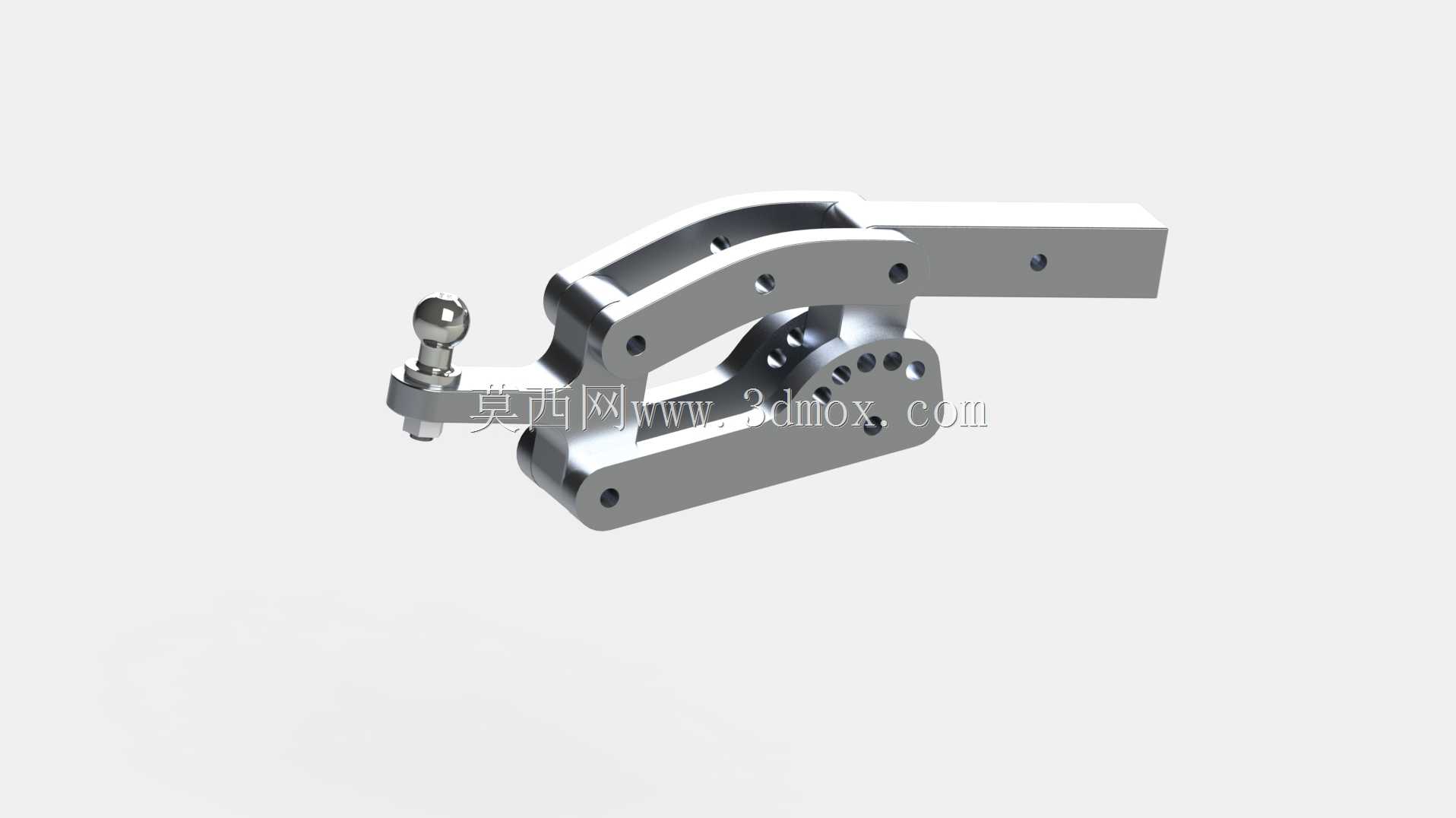

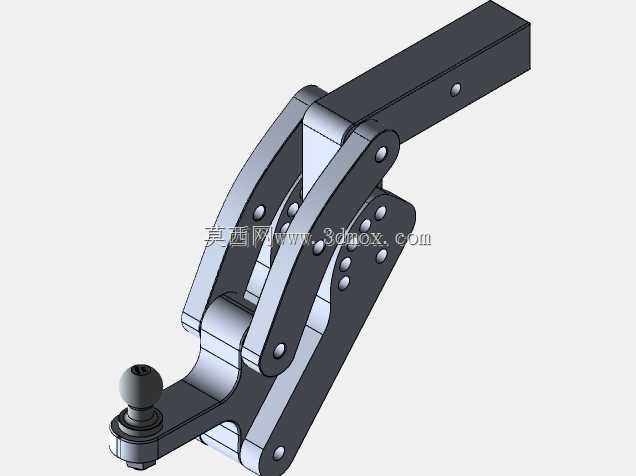

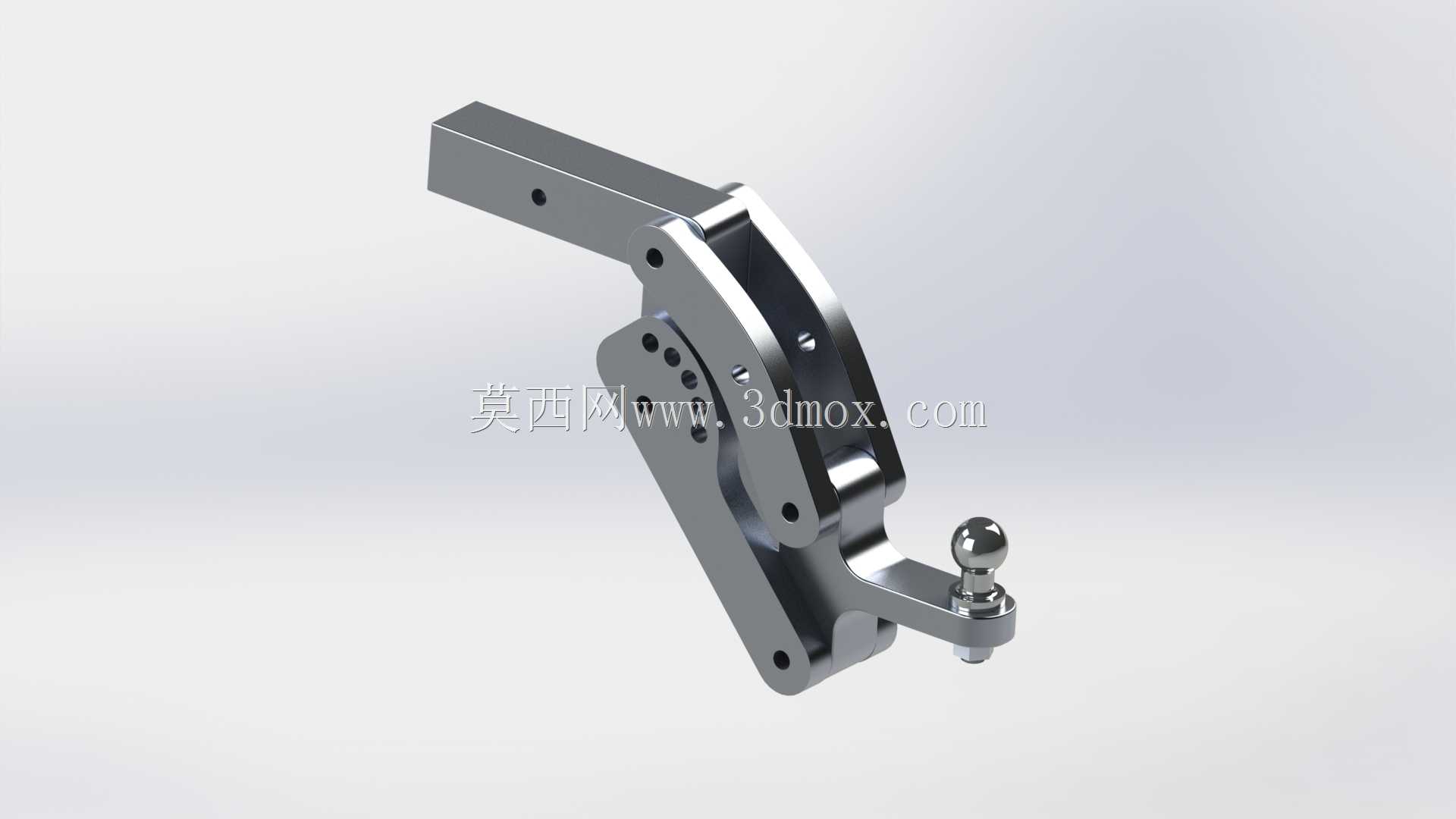

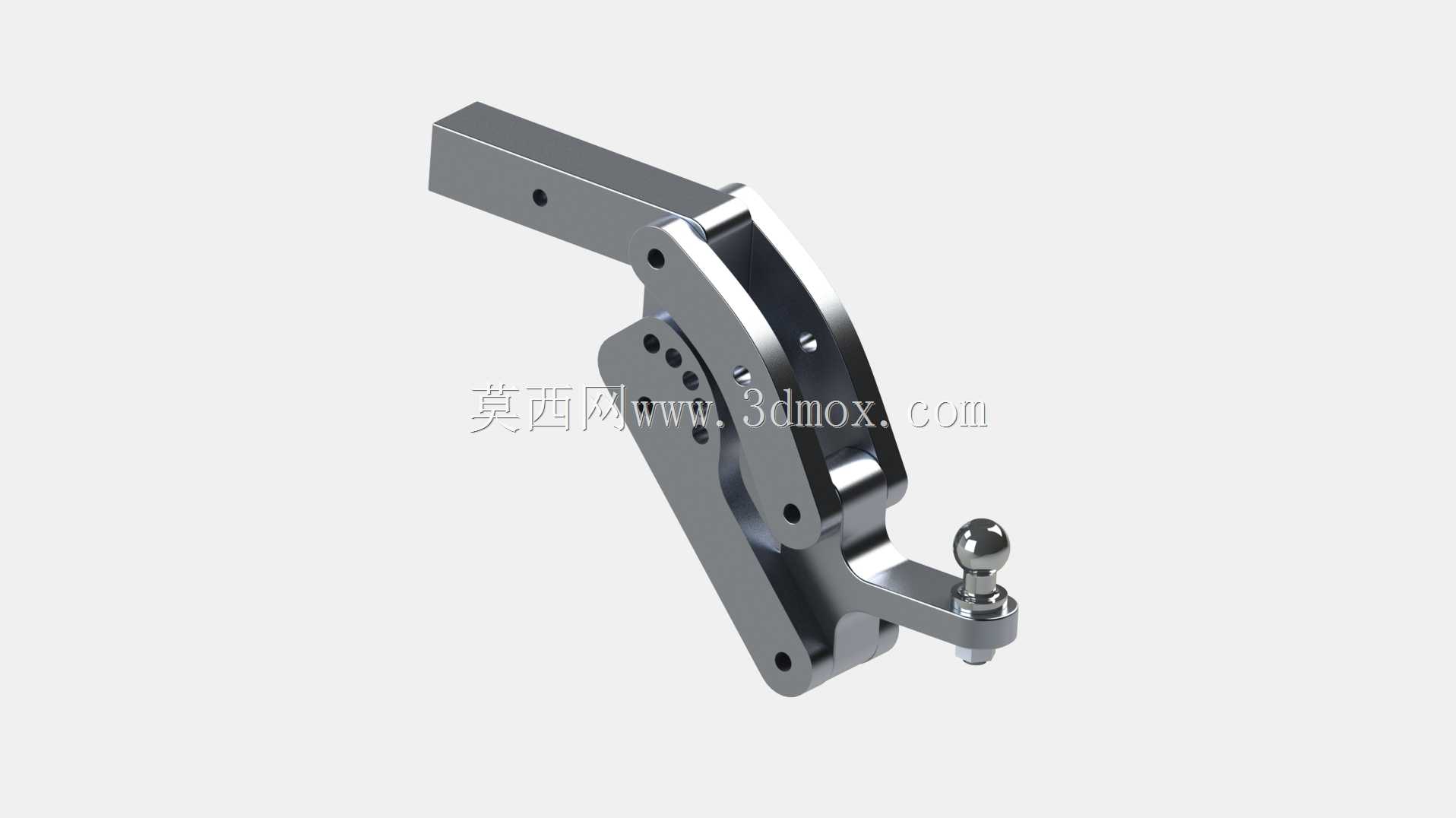

多螺栓可调式拖车牵引咬合连接装置

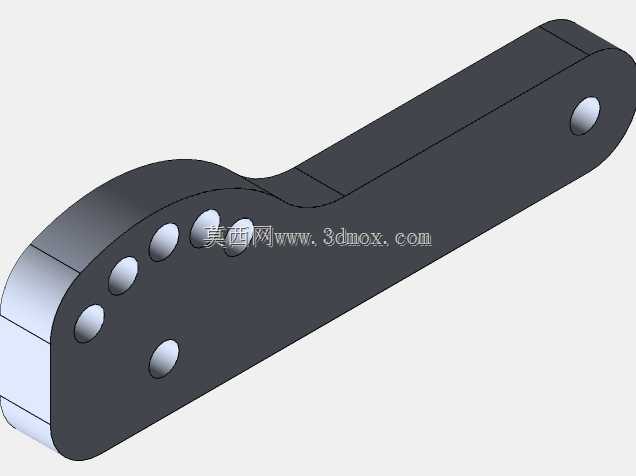

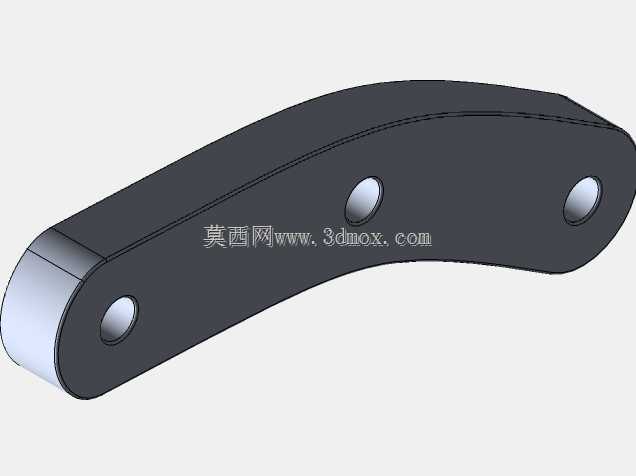

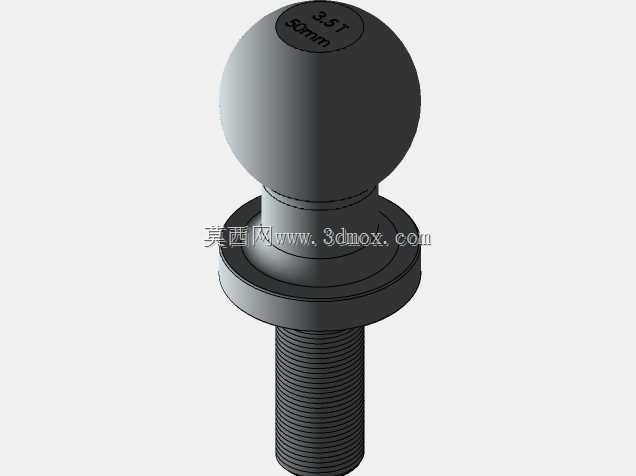

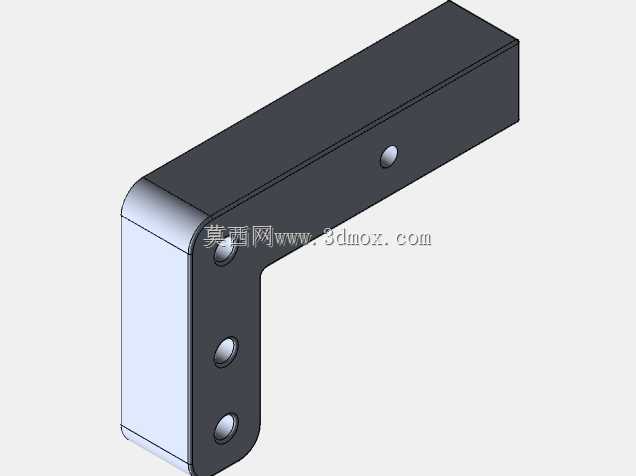

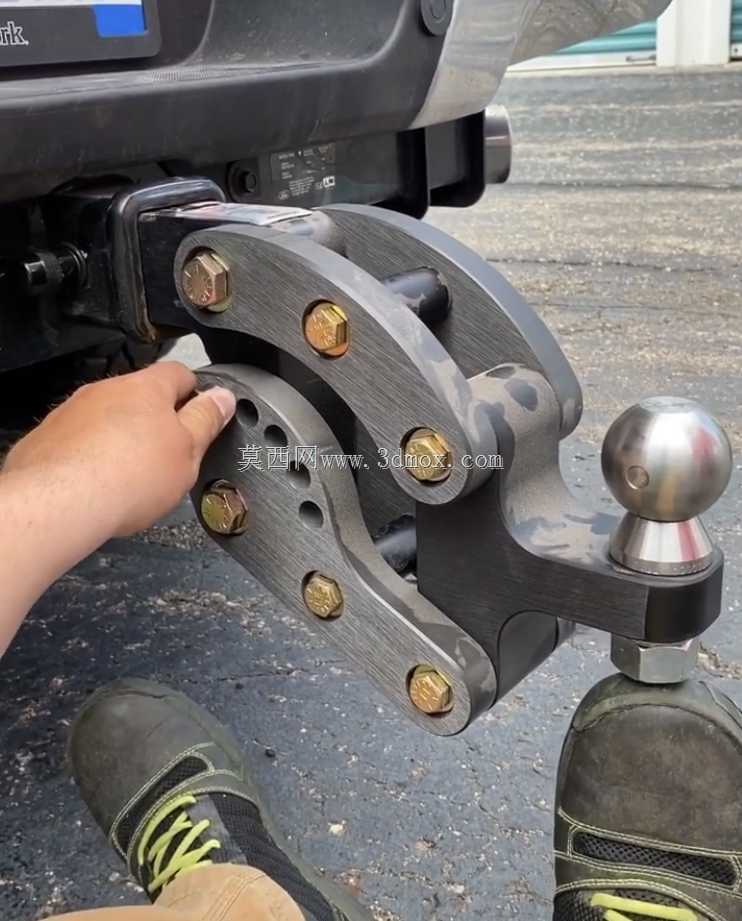

户外非铺装路面拖拽作业时，传统拖车球连接结构常因硬冲击出现连接间隙过大、锁止件松脱的隐患，重载工况下甚至会出现连接臂断裂的风险。这套咬合连接结构在加工适配阶段就针对这类痛点做了针对性调整，多组贯穿式黄铜螺栓的排布没有采用等距均分的常规布局，靠近牵引球受力端的螺栓孔位刻意做了0.2mm的公差偏移，抵消铸钢件热处理后产生的微变形，避免装配时出现螺栓卡滞、预紧力不均的问题。咬合臂的弧形接触面没有做整面抛光处理，仅在与固定座贴合的环形区域做了精铣，保留其余区域的粗糙锻面，既减少不必要的加工工时，又能在锁止时增加接触面摩擦力，降低颠簸路段连接副的相对滑移量。黄铜螺栓的选用也经过多轮工况验证，相比钢制螺栓，黄铜材质的自润滑特性可以避免长期户外使用后螺栓与孔位锈死，后期维护拆卸时不需要额外做除锈处理，同时黄铜的软质特性能在过载冲击时先于主体结构产生微量形变，吸收部分冲击能量，保护铸钢主体的铰接部位不出现开裂。连接臂上的多组调节孔位采用阶梯钻加工，孔口倒角特意控制在0.5mm，既避免装配时刮伤密封涂层，又能保证不同拖拽高度下销轴的插拔顺畅，不会因为孔口毛刺导致卡滞。锁止压片的厚度经过反复适配，比常规结构薄1.2mm，配合碟形弹簧的预紧力，能在牵引球产生旷量时自动补偿间隙，不需要频繁人工调整锁止力度。整个结构的加工基准统一以牵引球的安装端面为零点，所有孔位、贴合面的形位公差都围绕这个基准设定，避免多工序加工后出现装配累积误差，成品组装时不需要额外修磨就能直接适配标准尺寸的拖车球，现场安装仅需要常规内六角扳手就能完成全部锁止操作，不需要专用工装辅助。
