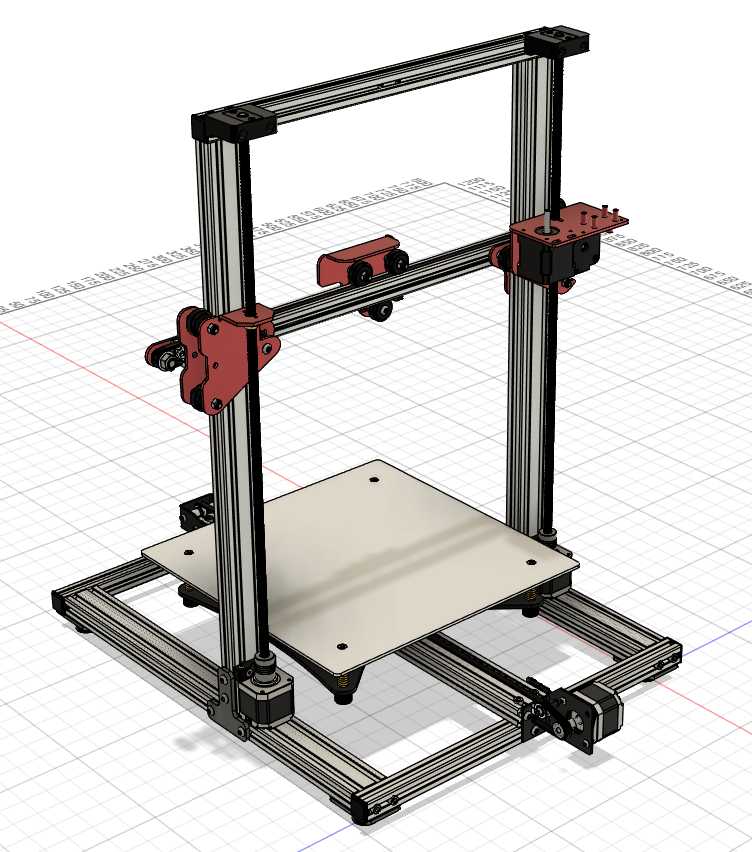

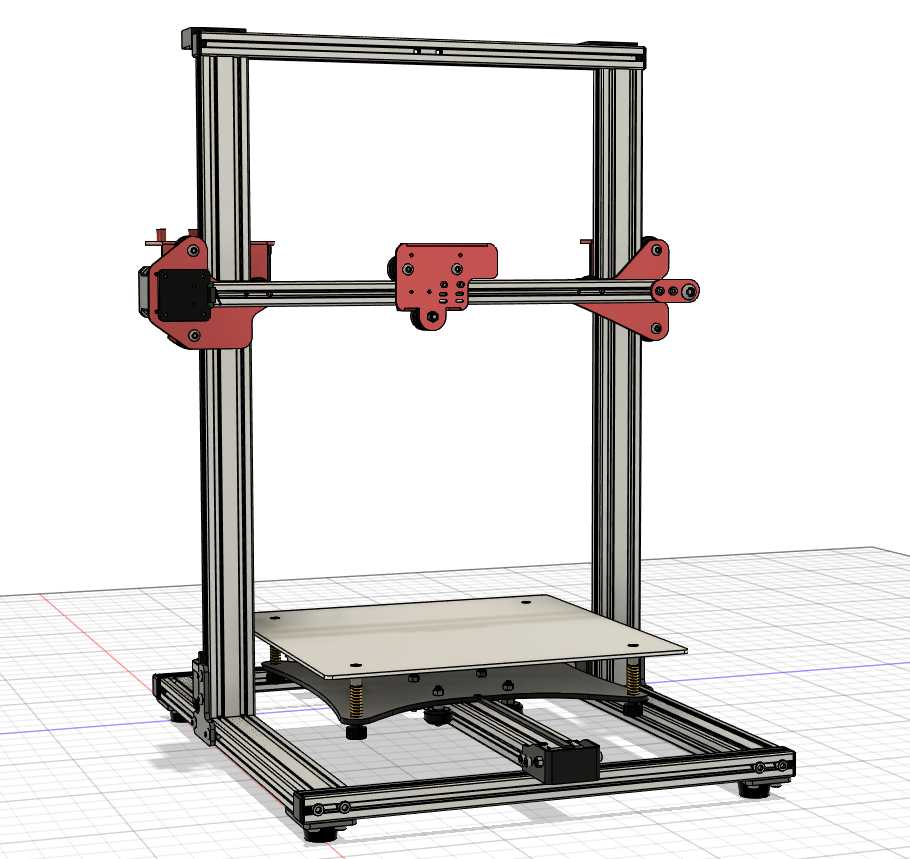

创想CR-10SPro打印机铝型材框架

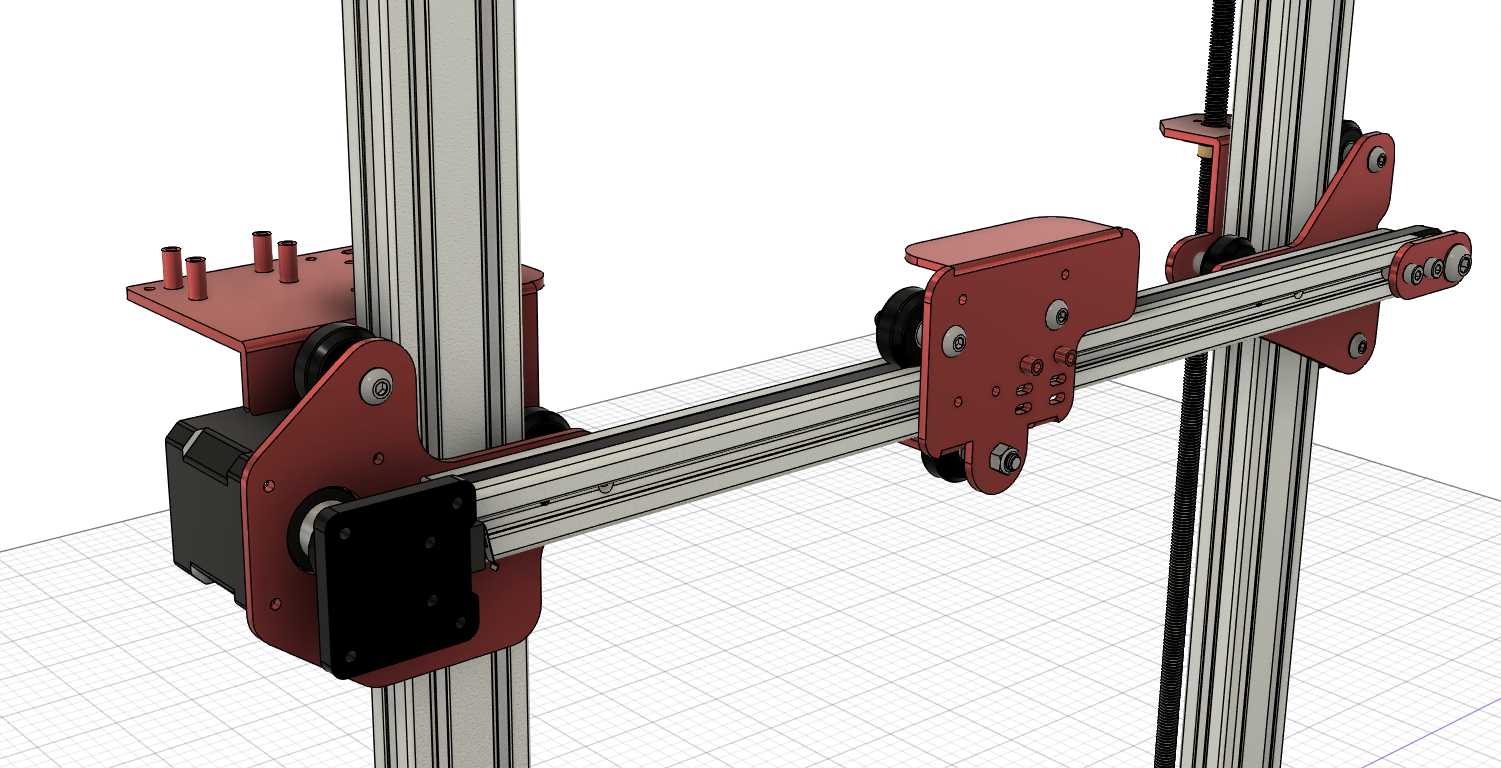

桌面级FDM设备长期使用后最容易暴露的问题，是框架刚性不足引发的打印层纹偏移，尤其是大尺寸成型幅面的机型，X轴横梁的挠度变形会直接传递到挤出头的运动轨迹上。这套框架在型材选型阶段就做了针对性的刚性冗余，双立柱采用2040规格铝型材搭配底部双横梁的框式布局，没有沿用同系列早期机型单根2020型材做立柱的方案，从根源上降低Z轴运动时的立柱晃动量。X轴横梁的安装位预留了0.02mm的过盈配合公差，和红色阳极氧化的滑车安装座配合时，不需要额外加垫片就能消除横向窜动，避免长期往复运动后出现的连接松旷。热床平台的支撑结构没有采用整块铝板托底的方案，而是用四根独立的调平支柱连接底部型材框架，每根支柱的安装孔都做了沉头处理，锁紧螺丝后不会突出型材表面，既保证平台调平后的平面度，也减少了不必要的重量负载，降低Z轴丝杆的升降负载。滑车的红色安装座上预留了皮带张紧的调节槽，不需要拆解整个X轴组件就能调整同步带的张紧度，日常维护时只需要拧动侧面的锁紧螺丝就能完成操作，不会因为反复拆装影响安装座和型材的配合精度。框架的所有型材连接角码都隐藏在型材槽内，外部没有突出的连接块，既避免了运动过程中管线剐蹭到连接部件，也让整体外观更简洁规整。Z轴的丝杆安装位和立柱保持平行度公差在0.01mm以内，装配时不需要额外做打磨修正，型材的切割端面已经做了倒角处理，不会出现锐边割伤安装人员的情况。这套框架的结构设计完全围绕长期使用的稳定性做取舍，没有为了压缩成本削减型材规格，也没有多余的装饰性结构，每一处连接位的设计都兼顾了刚性和维护便利性，能有效降低大尺寸打印时的机架共振，提升长时间连续打印的成型精度。
