多层医院冷冻机房管线布局设计

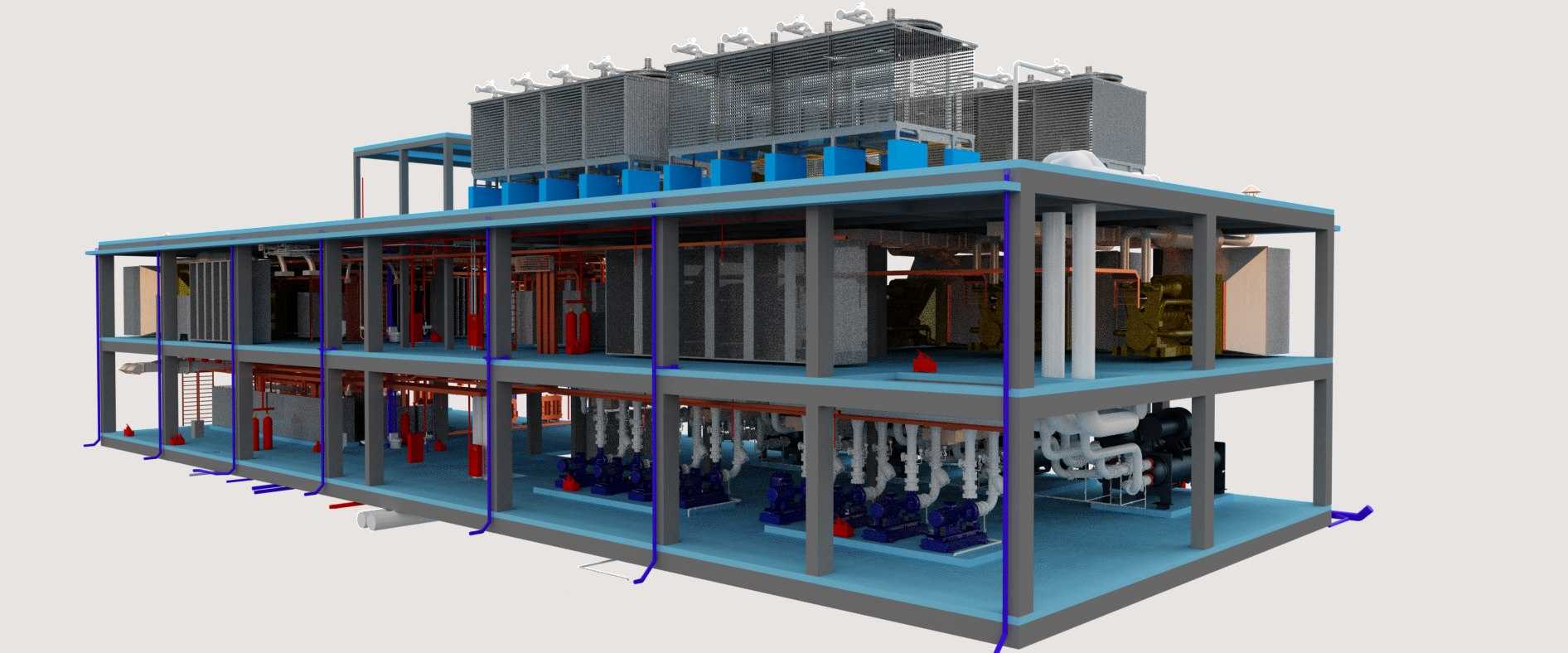

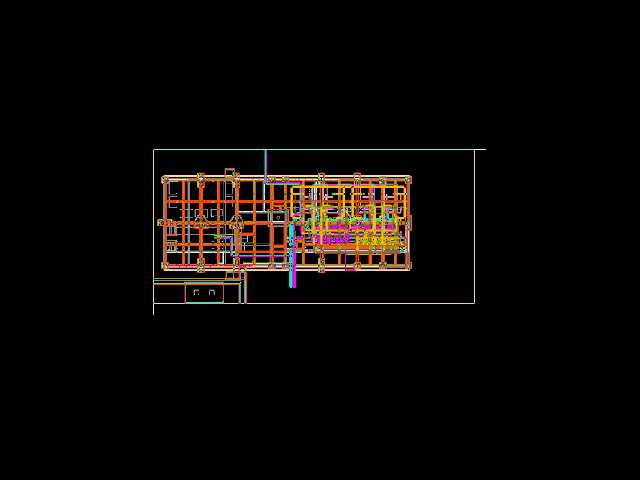

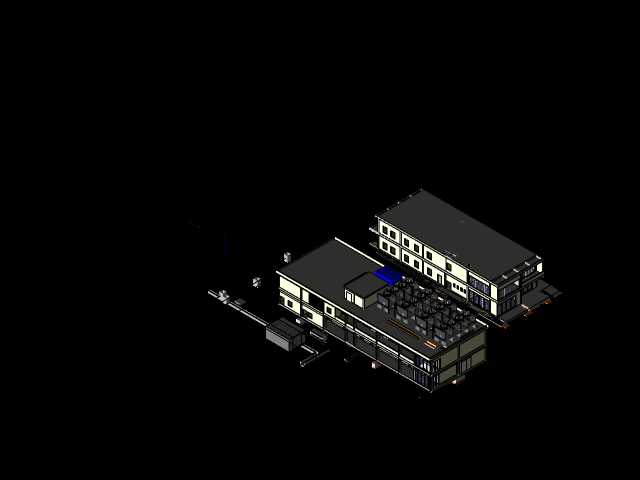

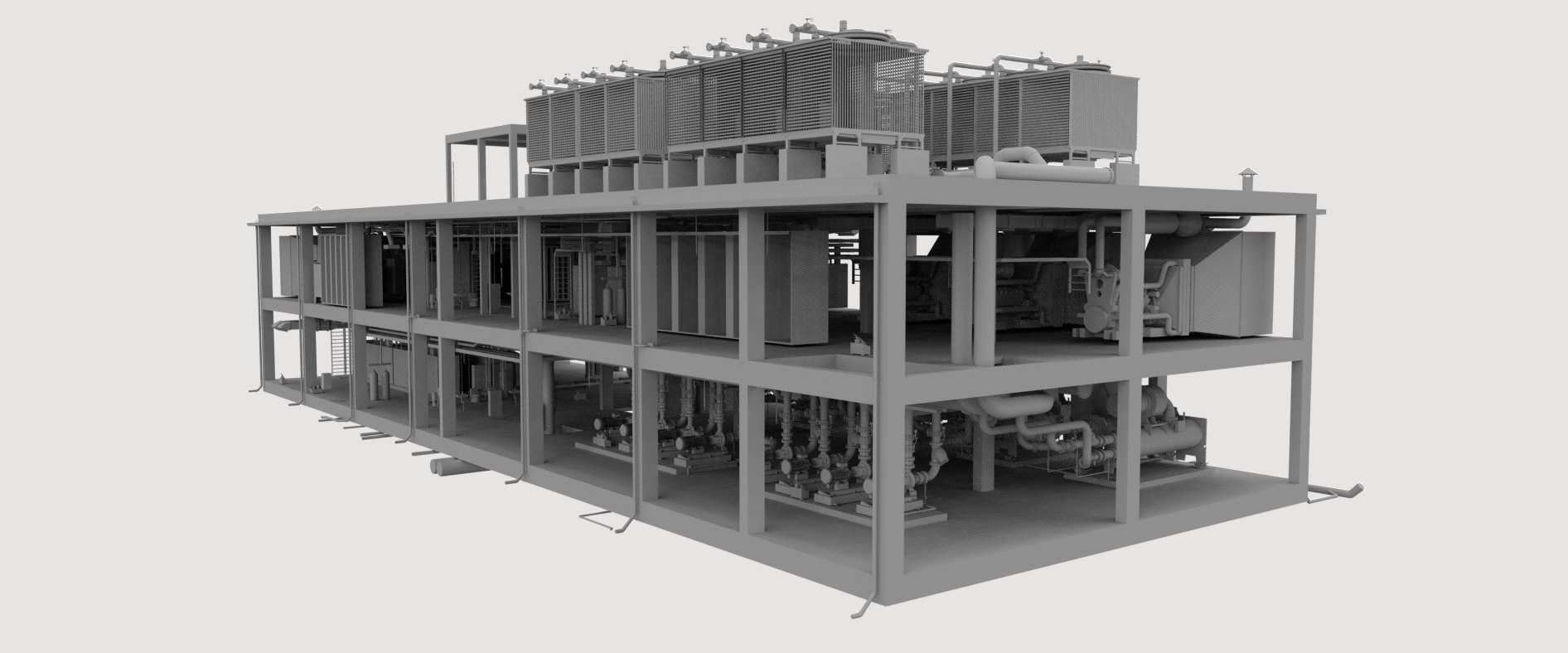

医院冷冻机房的现场安装常出现管线碰撞、检修空间不足的问题，这套三维设计从装配逻辑视角出发，提前规避了现场施工的绝大多数矛盾。三层结构的承重框架采用等距立柱排布，立柱间距严格匹配大型冷水机组、水泵的吊装进场路径，不会出现设备运到现场却无法进入安装位的尴尬。顶层的冷却塔组直接架设在屋面承重梁对应位置，底部的减震支座预留了15mm的压缩余量，避免运行时震动传导到下层诊疗区域引发噪音投诉。竖向的冷媒管、冷却水管沿着立柱内侧排布，每段立管的固定卡箍位置都错开了梁柱节点，既不会破坏结构受力，也给后期管道保温包覆留下了操作空间，工人不用在狭窄的夹缝里勉强拧螺栓。二层的配电柜、换热机组沿着侧墙一字排开，柜前预留的1.2米操作通道完全符合电气施工规范，柜后走线槽和水管的净距控制在200mm以上，杜绝水管结露滴水引发的电路短路隐患。底层的水泵组成排布置，每台泵的进出口软接头、止回阀、蝶阀的安装顺序都做了预演，阀门手柄的朝向统一朝向检修通道，不用侧身探手就能操作开关。不同管径的管道交叉处，全部遵循小管让大管、有压管让无压管的原则，翻弯位置的弯头曲率半径符合流体阻力要求，不会额外增加水泵的运行功耗。管道支吊架的间距根据管径大小做了差异化设置，大管径管道的支架直接固定在楼板承重预埋件上，小管径的共用支架也做了荷载验算，不会出现管道下垂变形的问题。连机房内的排水地沟、巡检通道的标识线都在模型里做了对应布置，施工方拿到模型就能直接对照排布现场，不用边做边改浪费管材和人工。
