双缸立式斯特林动力装置结构设计

这套双缸立式斯特林动力装置，核心依托外燃式闭式循环热功转换原理搭建结构，区别于传统内燃机依赖缸内爆燃做功的逻辑，整套装置的做功工质始终封闭在气缸回路内，通过外部热源对底部换热腔持续加热、配合冷端散热形成稳定温差，即可驱动工质周期性膨胀压缩，将热能持续转化为旋转机械能输出。从实际应用场景来看，这类结构既可以作为小型余热回收场景的动力输出单元，对接低品位工业余热、太阳能集热装置实现离网式小功率发电，也可作为教学演示载体，直观展示热功转换的完整循环过程，帮助从业者理解曲柄连杆配气、飞轮储能调相等经典机械结构的配合逻辑。

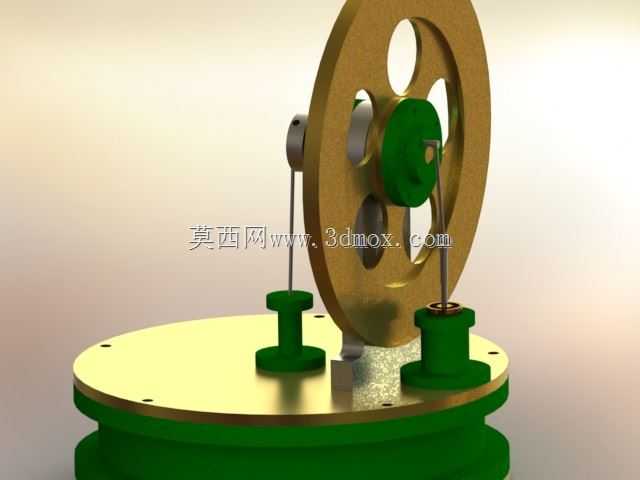

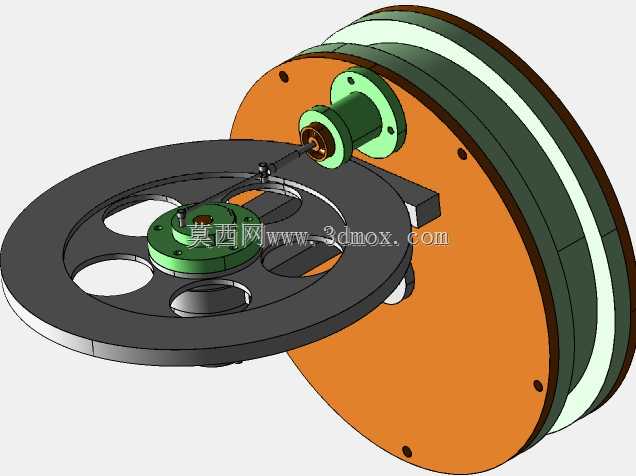

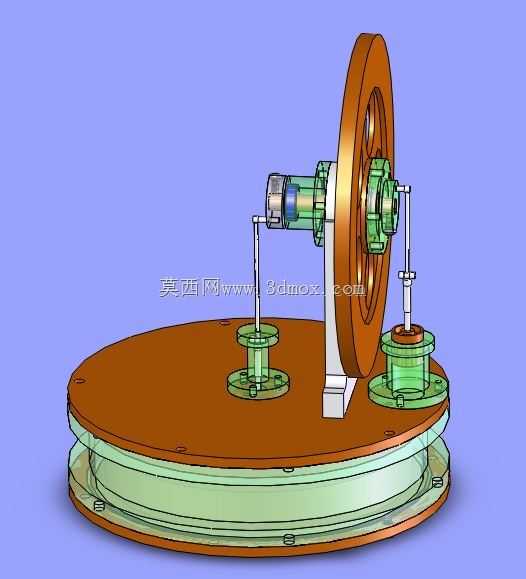

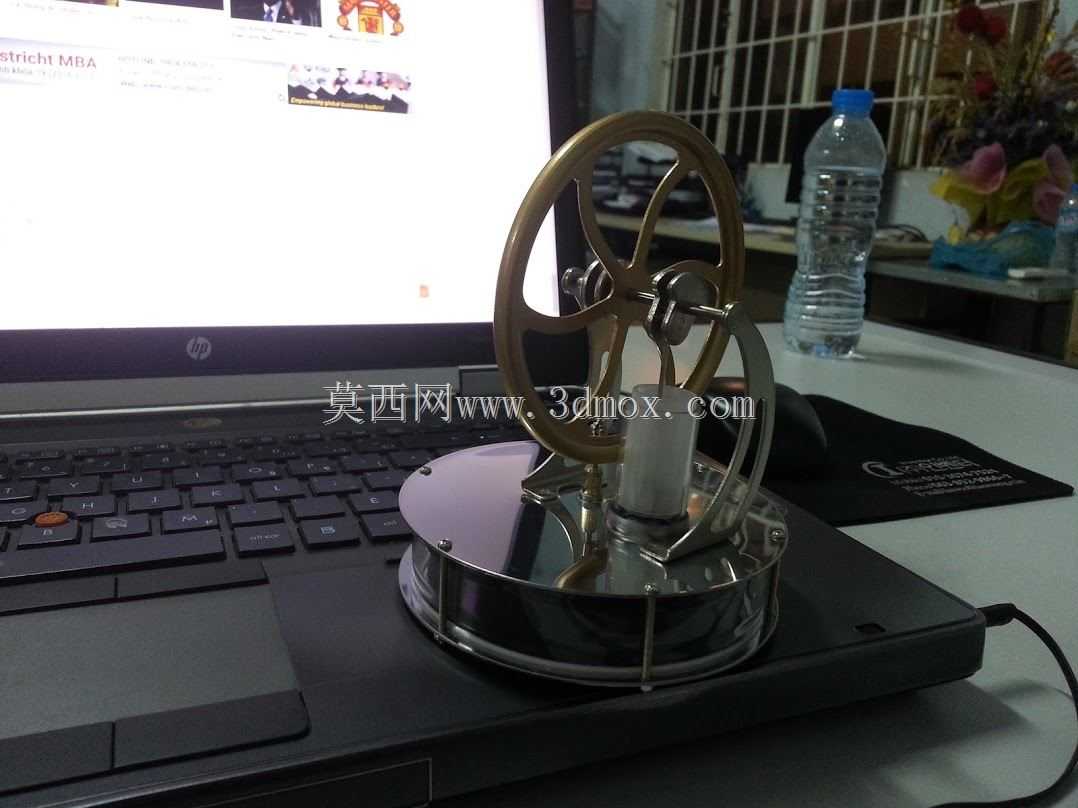

结构设计上，整套装置采用对称双缸立式布局，两个置换气缸分置飞轮两侧，通过立式支架将大直径飞轮固定在圆形安装底座的中心位置，每个气缸的活塞连杆直接与飞轮端面的偏心曲柄销铰接，省去了额外的传动拐臂结构，既压缩了整体横向安装尺寸，也减少了传动环节的铰接间隙，降低运行过程中的机械损耗。飞轮采用大直径轮缘加厚结构，依靠自身转动惯量储存做功冲程的多余能量，克服活塞上下止点的运动死点，保证曲轴输出转速的均匀性，避免单缸结构常见的转速波动、启动卡滞问题。底部的圆形底座采用双层夹腔结构，下层夹腔作为冷端换热腔，可通过内置散热流道或者外接风冷、水冷回路降低冷端工质温度，拉大冷热端温差提升循环效率，上层平板作为整套装置的安装基准面，两个气缸、中心飞轮支架都通过螺栓定位固定在台面上，安装孔位采用对称均布设计，装配时可通过配磨垫片调整各部件的同轴度，保证连杆运动无卡滞。

从安装边界来看，整套装置的核心安装基准为底部圆形底座，底座外缘预留了6个均布的沉头安装孔，可直接固定在实验台架或者配套支架上，安装时需要保证底座平面的水平度偏差不超过0.1mm/m，避免飞轮转动时因重力偏载出现额外的轴向力，加速支撑轴承的磨损。飞轮支撑轴采用双轴承跨置结构，轴承座直接集成在立式支架上，装配时需要调整轴承预紧间隙，保证飞轮转动无轴向窜动，同时两个气缸的活塞行程与偏心曲柄的偏心距严格匹配，活塞在上止点时与气缸盖的余隙控制在0.2-0.5mm区间，既避免活塞运动撞缸，也尽可能减小余隙容积，提升工质的膨胀压缩效率。

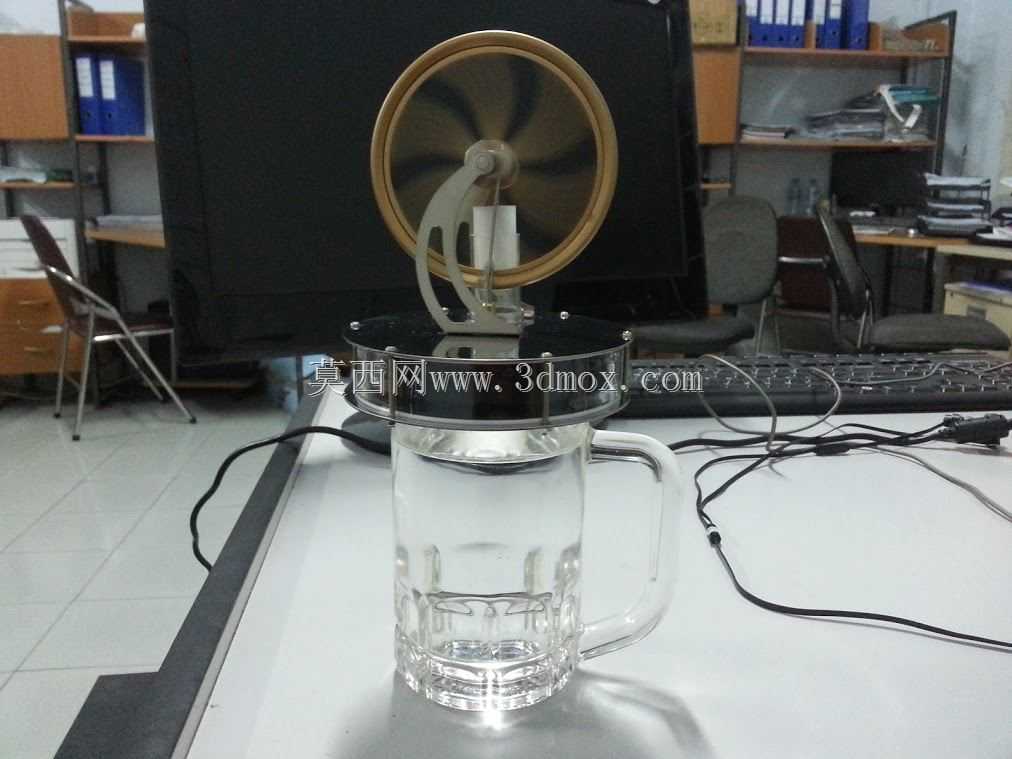

功能特性层面，这套双缸结构相比单缸斯特林装置，两个气缸的做功相位差设置为90度，可保证曲轴旋转全程都有气缸处于做功冲程，大幅降低启动所需的最小温差，在冷热端温差达到80摄氏度以上即可顺利自启动运行，输出扭矩的平稳性也远优于同排量单缸结构。气缸体采用透明可视化结构设计，可直接观察到内部置换活塞的运动状态，便于调试阶段观察工质循环状态，也适合教学场景下的原理展示。整套装置的运动副全部采用自润滑衬套结构，无需额外加注润滑油即可长时间运行，避免润滑油进入工质腔影响换热效率，维护成本更低。设计过程中特意将冷热端的换热路径做了等长优化，两个气缸的热端流道阻力保持一致，避免两侧气缸做功不均引发的振动问题，同时连杆长度与曲柄偏心距的比值设置为4:1，既减小活塞对气缸壁的侧压力，降低摩擦损耗，也控制了整套装置的整体高度，避免立式结构重心过高引发的运行稳定性问题。
