农用粮食烘干处理成套设备结构设计

这套谷物干燥设备的三维结构，是针对规模化粮食收储场景下的高水分粮降水需求设计的，在东北、华中的粮食主产区，收粮季遇到连续阴雨天气时，刚收获的玉米、小麦、水稻水分普遍超过安全存储阈值，直接入仓会出现发热霉变，这套设备就是衔接田间收获与仓储环节的核心处理单元，单批次处理能力适配中小型粮站、种粮大户的日常作业需求，不需要额外搭建复杂的土建基础，整体撬装式的底座设计可以直接在硬化场地上完成就位，转场作业时仅需断开外接的热风管路与供电线路，就能通过平板拖车完成整体转运，适合跨区域的粮食收储作业点流动使用。

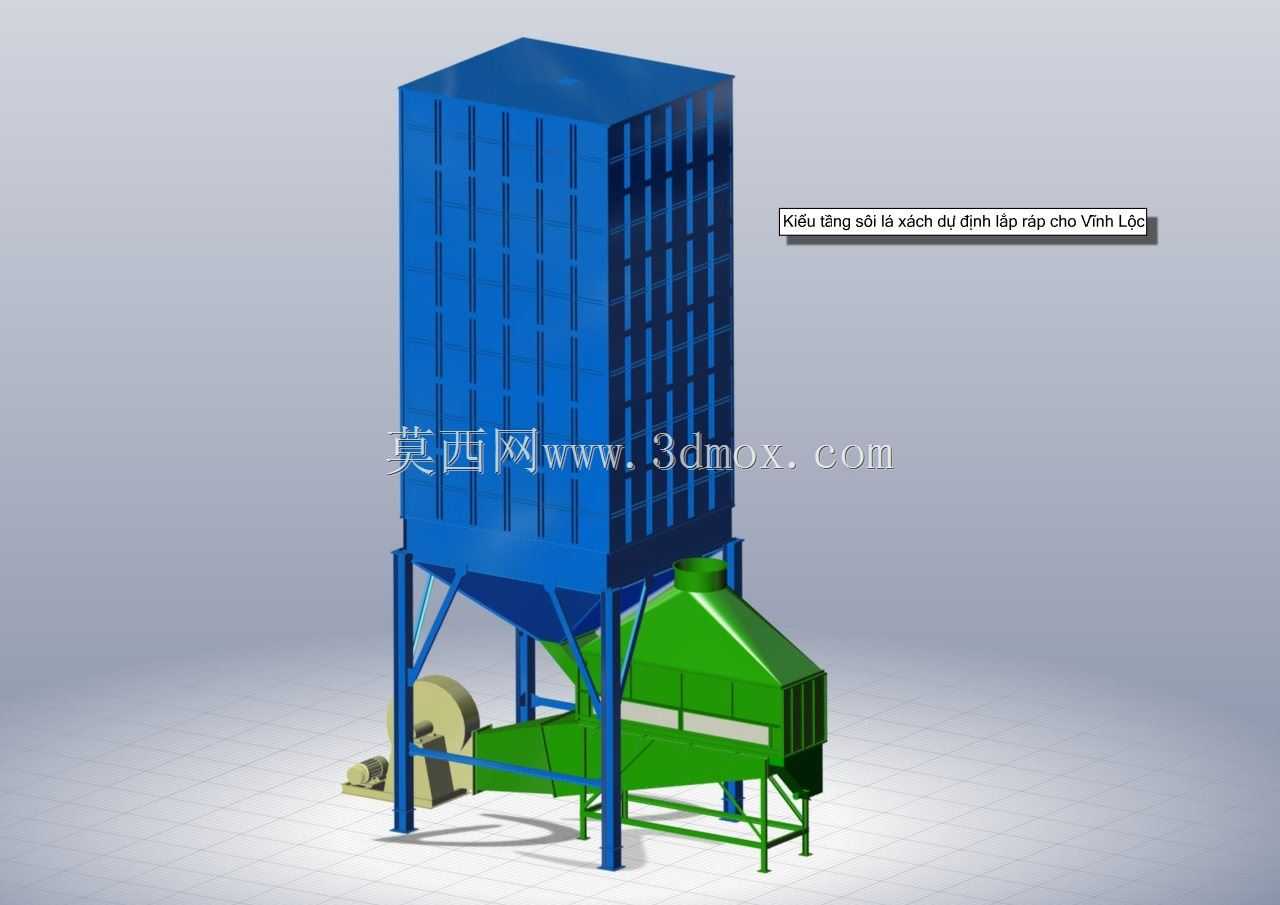

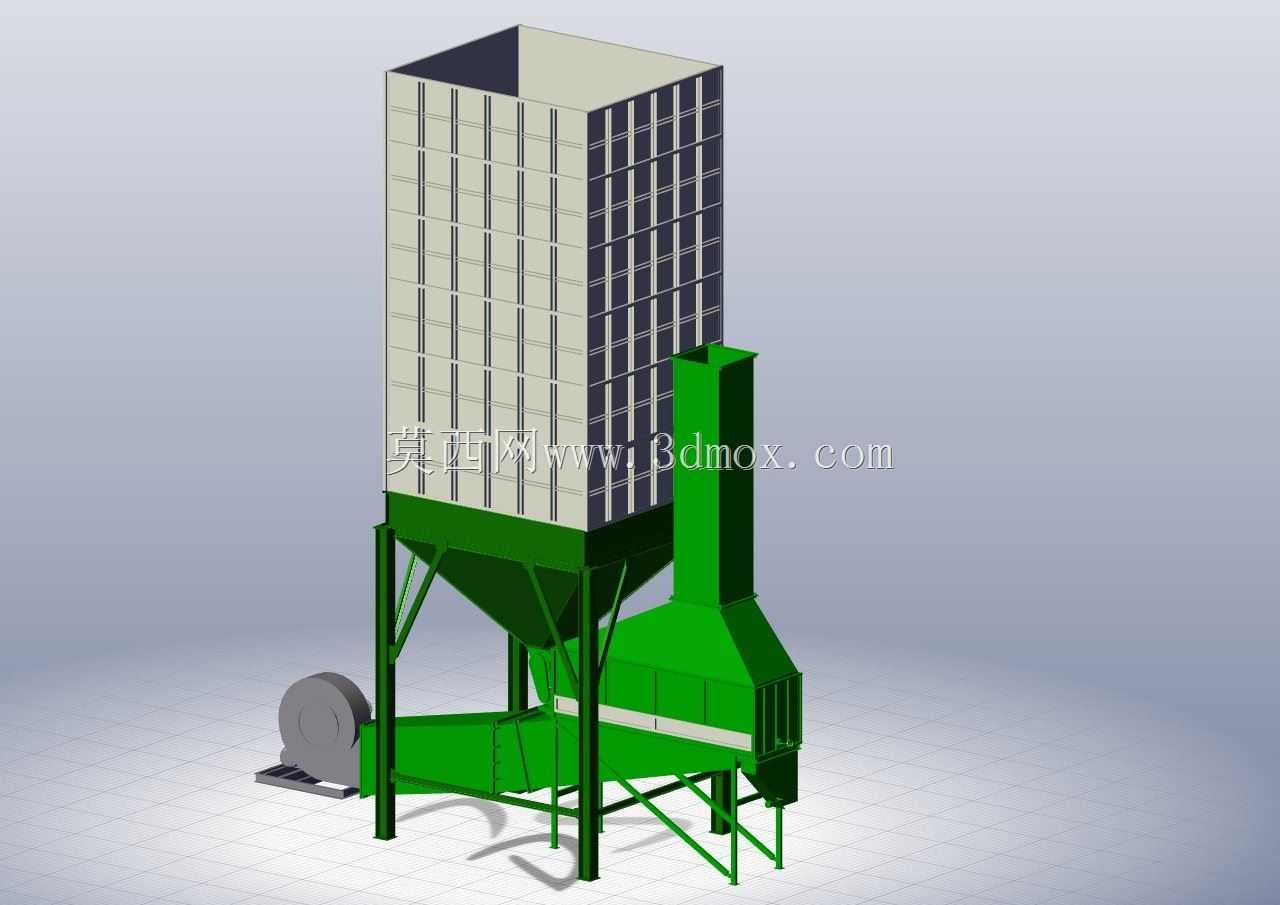

从结构布局来看，设备整体采用分层式设计，最上方的方形储料段是暂存待烘干谷物的料仓，料仓侧壁设计了倾斜的导料板，避免谷物在仓内出现搭桥结拱的情况，保证下料过程连续均匀，不会出现局部断料导致的烘干不均问题。料仓下方衔接的是缓苏段，谷物在这个区段会缓慢下移，让谷粒内部的水分逐步向外扩散，避免表层过度干燥出现爆腰的情况，缓苏段的侧壁预留了温度与湿度检测点位的安装位，实际生产时可以在这里插入温湿度传感器，实时监测粮层的温湿度变化，调整设备的运行参数。

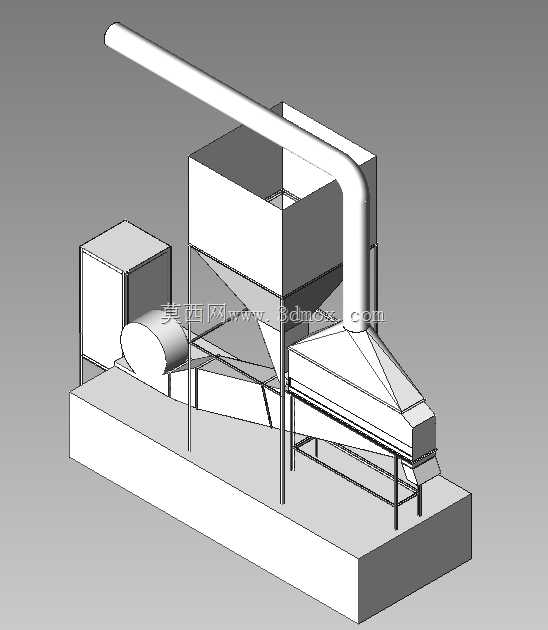

设备侧面伸出的大直径弯管是热风的送风管路，热风从设备侧方的热风炉单元输出后，通过这个管路送入烘干段的匀风腔，匀风腔内部设计了多组导流板，把送入的热风均匀分散到整个粮层截面，避免出现局部风速过高吹穿粮层、局部风速过低烘干不足的问题。和送风管路相邻的侧置箱体是设备的动力与控制单元安装舱，内部预留了风机、调速电机、控制回路的安装空间，舱门采用快拆式的铰链设计，日常检修时不需要完全拆卸舱门，就能完成内部元器件的检查与更换，舱体侧壁设计了通风散热的格栅，避免设备长时间运行时舱内温度过高，影响电气元件的使用寿命。

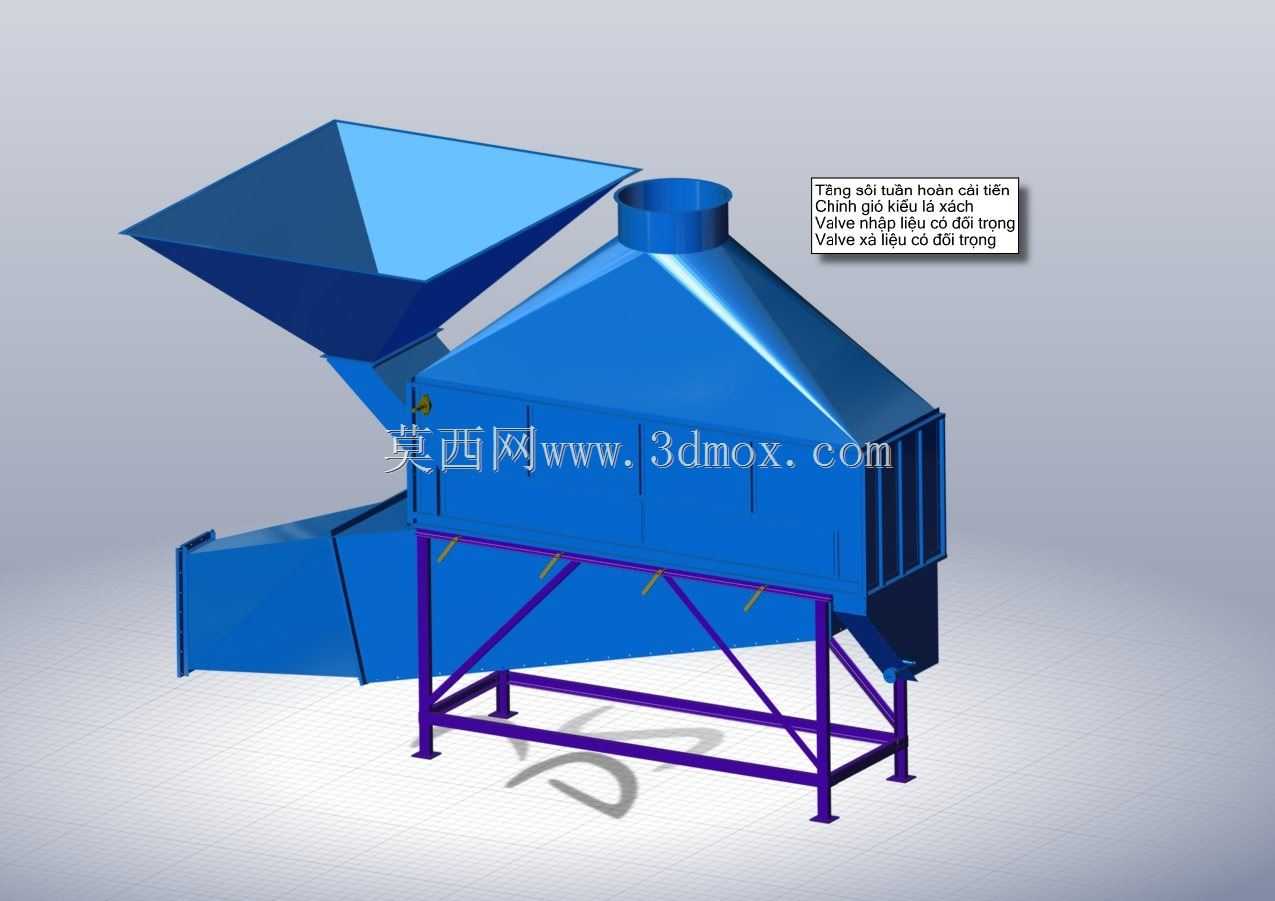

烘干段下方设计的是往复式振动输送槽，经过烘干的谷物从缓苏段落下后，会在振动槽的带动下缓慢向出料端移动，这个过程中谷粒会持续翻动，把夹带的细碎秸秆、瘪粒通过槽体底部的筛孔分离出去，同时也能让烘干后的谷物快速降温，避免高温谷物直接装袋出现结露的情况。振动槽下方是倾斜布置的出料导板，经过筛分冷却的谷物会顺着导板滑落到出料口，直接接入装袋机构或者后续的输送设备，不需要额外配置转料的输送装置，减少了整套作业线的设备投入成本。

整套设备的支撑结构采用型钢焊接的框架，所有和谷物接触的内壁都做了圆弧过渡处理，没有直角的积料死角，日常作业结束后只需要打开各个段的检修口，就能把残留的谷物清理干净，避免不同品种谷物混料，也不会出现残留粮食发霉污染后续批次的问题。设备的整体安装边界控制得比较紧凑，底座的长宽尺寸适配常规的货运车辆装载要求，设备最高点距离地面的高度也符合乡村道路的通行限高要求，转场运输时不需要拆解上部的管路与料仓，只需要把外部的连接管线拆除就能固定运输，减少了现场安装调试的工作量。

在设计这套结构的时候，特意把易磨损的部位做了模块化处理，比如振动槽的筛板、导料板的衬板都采用螺栓连接的固定方式，长时间使用出现磨损后，不需要整体更换槽体或者导料结构，只需要拆卸螺栓更换对应的耐磨衬板就能恢复设备性能，降低了设备的后期维护成本。所有的检修平台与爬梯都集成在设备的主体框架上，不需要额外搭建检修脚手架，操作人员可以通过爬梯到达各个检修点位，完成料仓清理、传感器校准、管路检查等日常维护操作，爬梯的踏步做了防滑处理，即使在阴雨天气作业也能保证操作人员的上下安全。

热风管路的弯头处做了加厚处理，因为热风携带的少量尘粒在弯头位置会对管壁产生冲刷磨损，加厚的管壁可以延长管路的使用寿命，管路和设备主体的连接采用法兰结构，后期如果需要调整热风的送入方向，只需要更换对应角度的弯头管件就能完成改造，不需要对主体结构进行切割焊接。设备的出料口位置预留了标准的连接法兰，可以直接对接不同规格的斗式提升机、皮带输送机，适配不同粮站现有输送线的接口要求，不需要额外制作过渡连接的结构件，减少了现场改造的工作量。
