葡萄酒酿造生产成套工艺设备布局

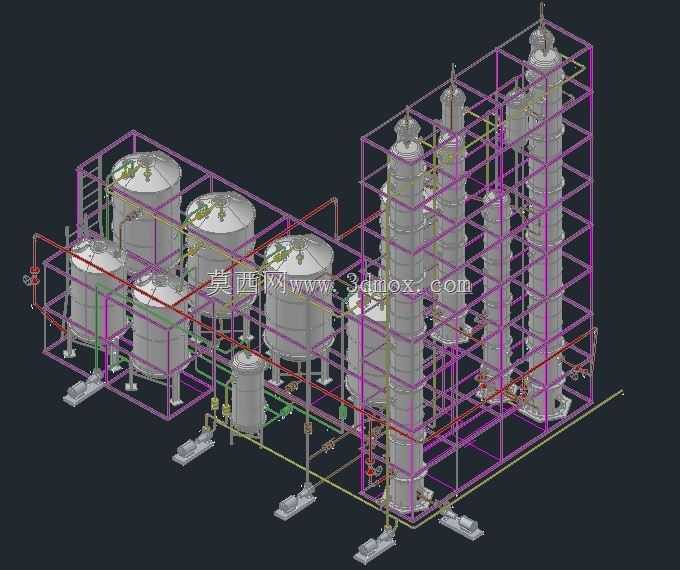

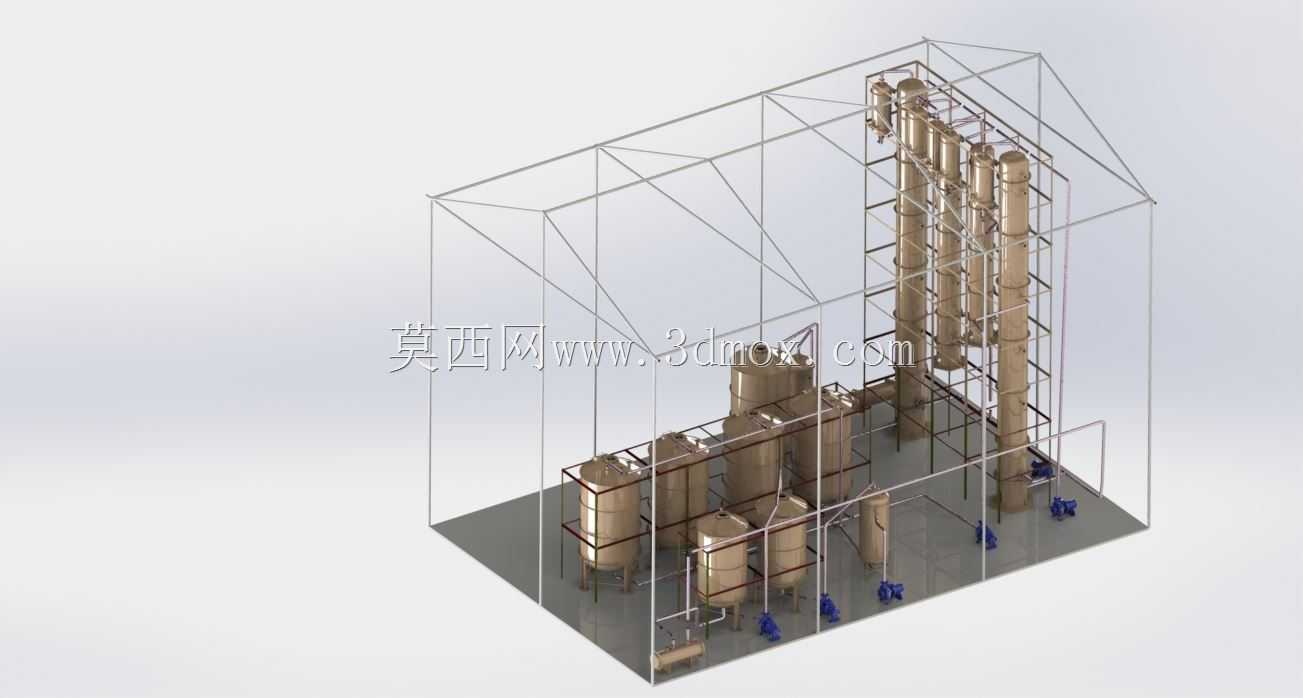

这套三维布局还原的是规模化葡萄酒生产车间的核心工艺段设备排布，覆盖从发酵后处理到蒸馏提纯的多道核心工序，在酒庄扩建、食品酿造车间规划的前期方案论证阶段，这类等比例搭建的三维模型能帮结构工程师、工艺设计师快速校验管线走向、设备检修空间预留是否合理，避免后期施工阶段出现管线碰撞、操作位预留不足的问题。从模型的排布逻辑来看，左侧成组布置的立式罐体是葡萄酒发酵后的暂存与后处理单元，单罐支腿高度统一预留了底部阀门操作、出料泵安装的空间，罐顶的人孔、呼吸阀、清洗喷淋接口都按照食品级生产的规范做了对应结构预留，罐体之间的连接管线按工艺流向做了颜色区分，红色走物料、绿色走清洗介质，排布时顺着设备框架的支撑立柱走管，既减少了管线悬空的支撑成本，也方便后期日常巡检时快速识别管线内的介质类型。右侧高耸的塔器单元是葡萄蒸馏酒生产的核心精馏段，多层塔节的法兰连接位置都预留了拆装操作空间，塔体固定在紫色的型钢框架内，框架的横梁间距既满足塔体的承重固定要求，也避开了塔体上的视镜、温度传感器、进料口的操作位置，每层框架平台都预留了人员巡检的通行宽度，爬梯的布置位置贴合塔体的进料侧，减少操作人员上下平台的绕行距离。整套设备的安装边界做了统一的地脚预留，所有动设备比如出料泵、输送泵的安装位置都做了减震底座的安装空间预留，泵体进出口的管线都预留了软连接的安装段，避免设备运行时的振动传递到管线和罐体上引发焊缝开裂。设计时特意将同类型的罐体成组排布，既方便共用进料、出料、清洗的主管线，减少管线总长度降低建造成本，也能让操作人员在同一区域完成多罐的操作巡检，降低日常生产的人力消耗。框架的选型采用标准化的型钢拼接，所有连接节点都做了螺栓连接的结构预留，方便设备进场时的分段组装，也方便后期产能调整时对框架进行拓展改造。管线的排布全部做了坡度预留，满足生产结束后管线内残液自流排尽的要求，避免残留的酒液在管线内积存引发变质，影响下一批次产品的品质。罐区和蒸馏区之间预留了足够的检修通道，满足小型叉车、配件运输车的通行要求，塔器顶部的放空管、安全阀出口都引向了框架外侧的安全区域，避免排放的介质影响操作区的人员安全。整套模型的结构细节还原度较高，从罐体的支腿加强筋、管线的法兰连接螺栓、框架的斜向支撑到泵体的底座固定结构都做了等比例呈现，能直接用于前期的方案汇报、工艺排布校验，也能作为同类酿造生产线设计的参考模板，帮设计人员快速梳理不同工艺段设备的排布逻辑，减少前期方案阶段的重复建模工作量。在实际生产场景中，这套设备既可以用于静态葡萄酒的后处理、澄清、暂存工序，也可以切换管路对接蒸馏单元生产葡萄蒸馏酒，设备之间的连接管线都预留了阀门切换的接口，能根据生产计划灵活调整工艺路线，提升整套生产线的产品适配能力。
