大米加工生产车间整体产线布局设计

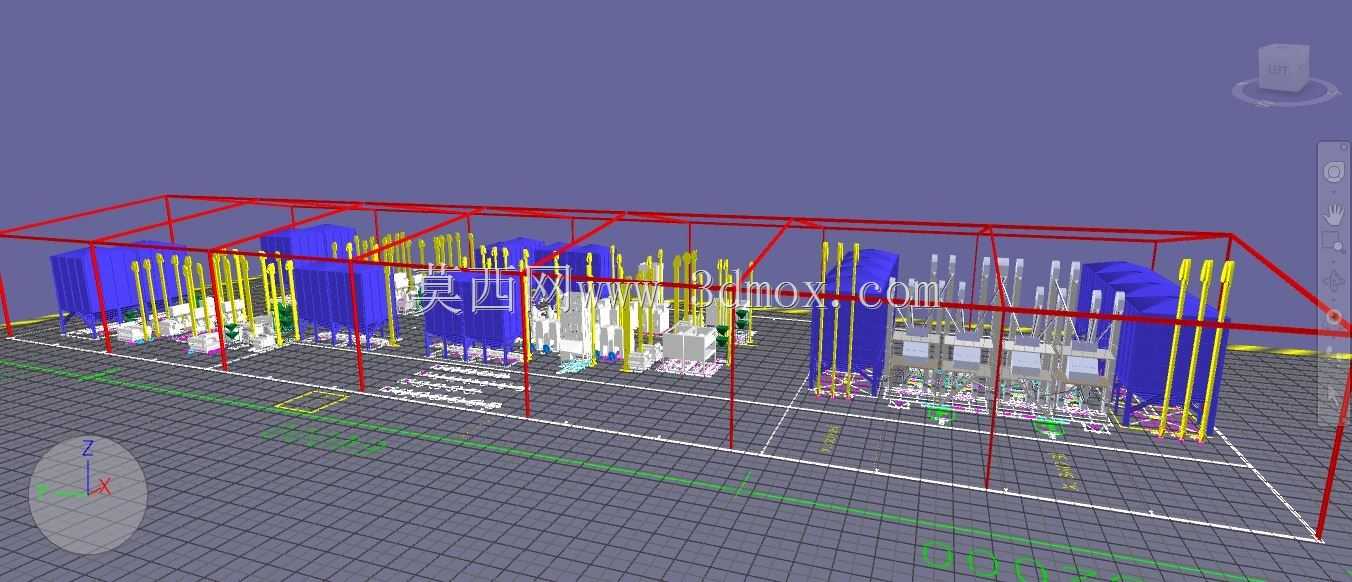

这套三维布局方案针对规模化大米加工厂区的生产需求搭建，整体采用大跨度钢结构厂房作为承载主体，红色梁柱框架预留了充足的设备吊装与后期维护空间，柱网排布严格匹配加工设备的安装间距要求，避免后期设备进场时出现结构干涉。从工艺流向来看，方案从原粮接收入区开始，沿车间纵向依次排布清理、砻谷、碾米、分级、成品暂存的全流程设备，蓝色立式筒仓组承担原粮与中间半成品的缓存功能，筒仓出料口直接对接下方输送设备，减少物料中转的跌落高度，降低碎米产生概率。

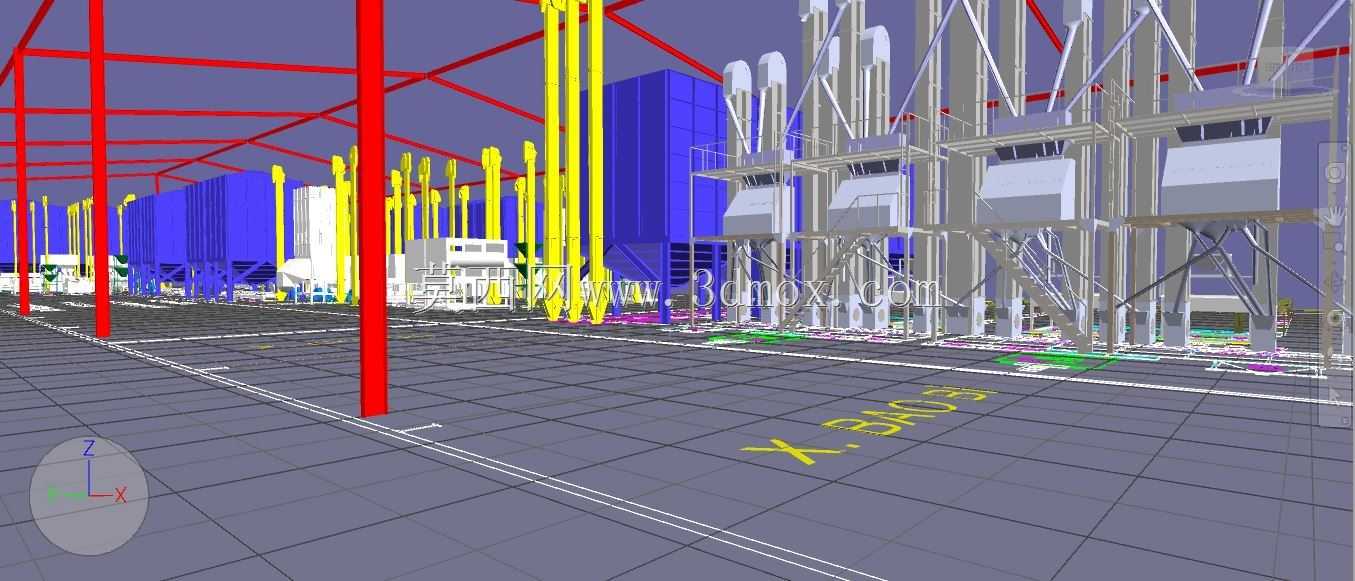

车间内的核心加工设备采用成组排布方式，多台并联的碾米、分级设备统一设置操作巡检通道，通道宽度满足日常巡检、易损件更换的操作空间需求，地面标注的黄色定位线明确划分了设备安装边界、人行通道与物料转运区域，避免生产过程中人流、物流交叉干扰。黄色竖向管线支架沿柱边布置，整合了风网、溜管、电缆桥架的敷设路径，所有管线走向避开设备吊装口与操作面，减少管线对生产操作的遮挡。

设计过程中优先考虑了设备的安装检修需求，每台核心加工设备周边预留的空间满足整机吊装、核心部件拆解的尺寸要求，设备基础的定位坐标与厂房柱网做了精准对齐，避免后期施工时出现基础与结构梁错位的问题。风网系统的布置匹配各产尘点的排风需求，设备上方的吸风罩位置精准对接设备出料、进料的扬尘点，在三维环境中提前校验了风网管线的坡度与走向，避免出现积料、风阻过大的问题。

车间地面采用网格定位方式标注各区域的标高差，清理区、砻谷区因设备振动较大，在布局时提前预留了设备减震基础的安装空间，与周边普通地面做了明确的边界划分。成品暂存区靠近车间出货端，缩短成品出库的转运距离，区域内的空间预留满足叉车周转、托盘堆放的尺寸要求，通道转弯半径适配厂区常用转运叉车的通行需求。

整套布局在三维环境中完成了全流程的干涉校验，既核对了设备与厂房结构的空间位置关系，也校验了管线、支架、操作平台之间的间隙，避免现场安装时出现碰撞返工的问题。不同功能区域的设备排布严格遵循大米加工的工艺顺序，减少物料的反向输送，缩短溜管长度，降低物料输送过程中的能耗与破碎率，同时兼顾了操作人员的巡检路线合理性，让日常生产过程中的设备巡查、参数调整、故障排查都能有顺畅的通行路径。
