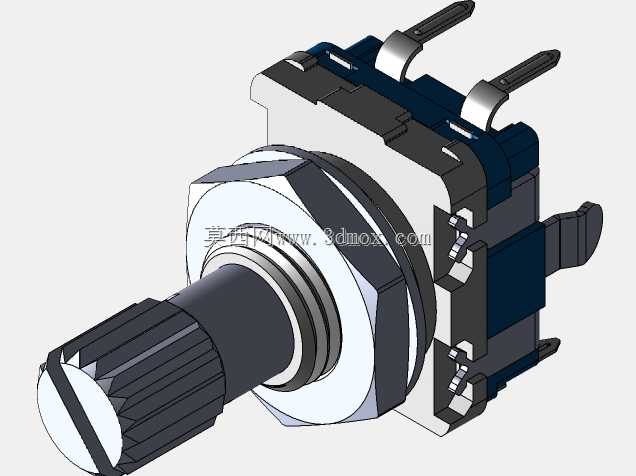

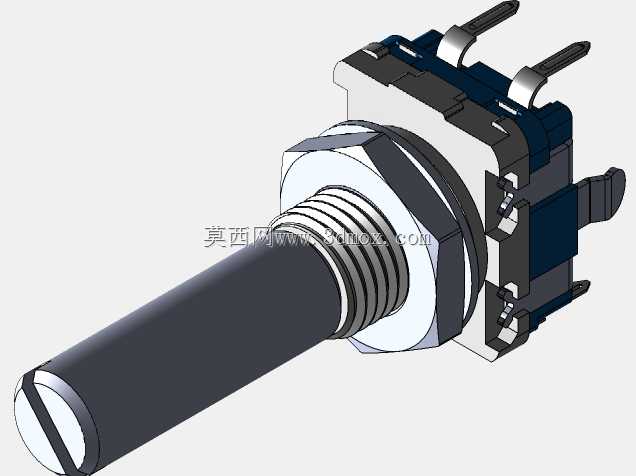

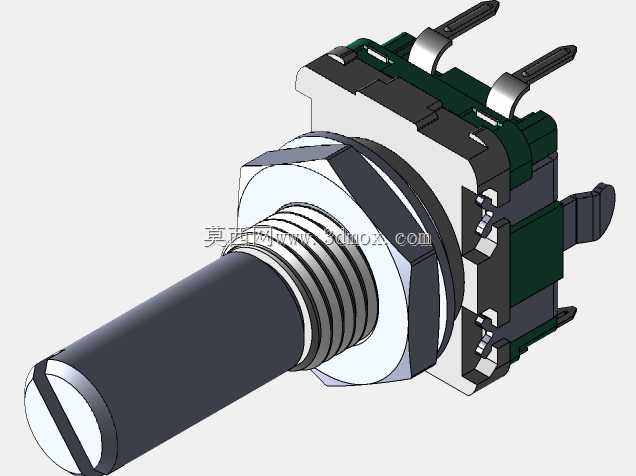

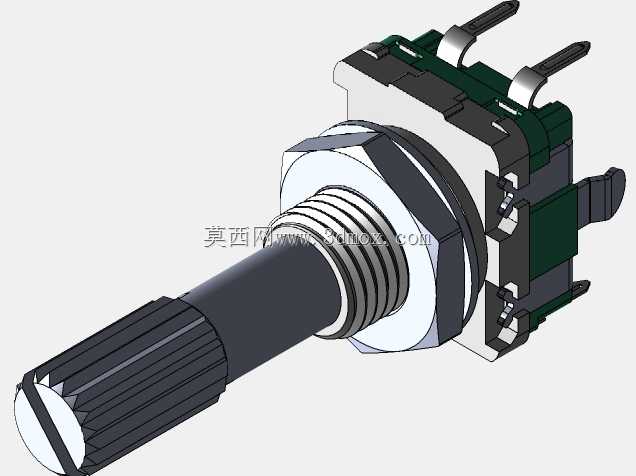

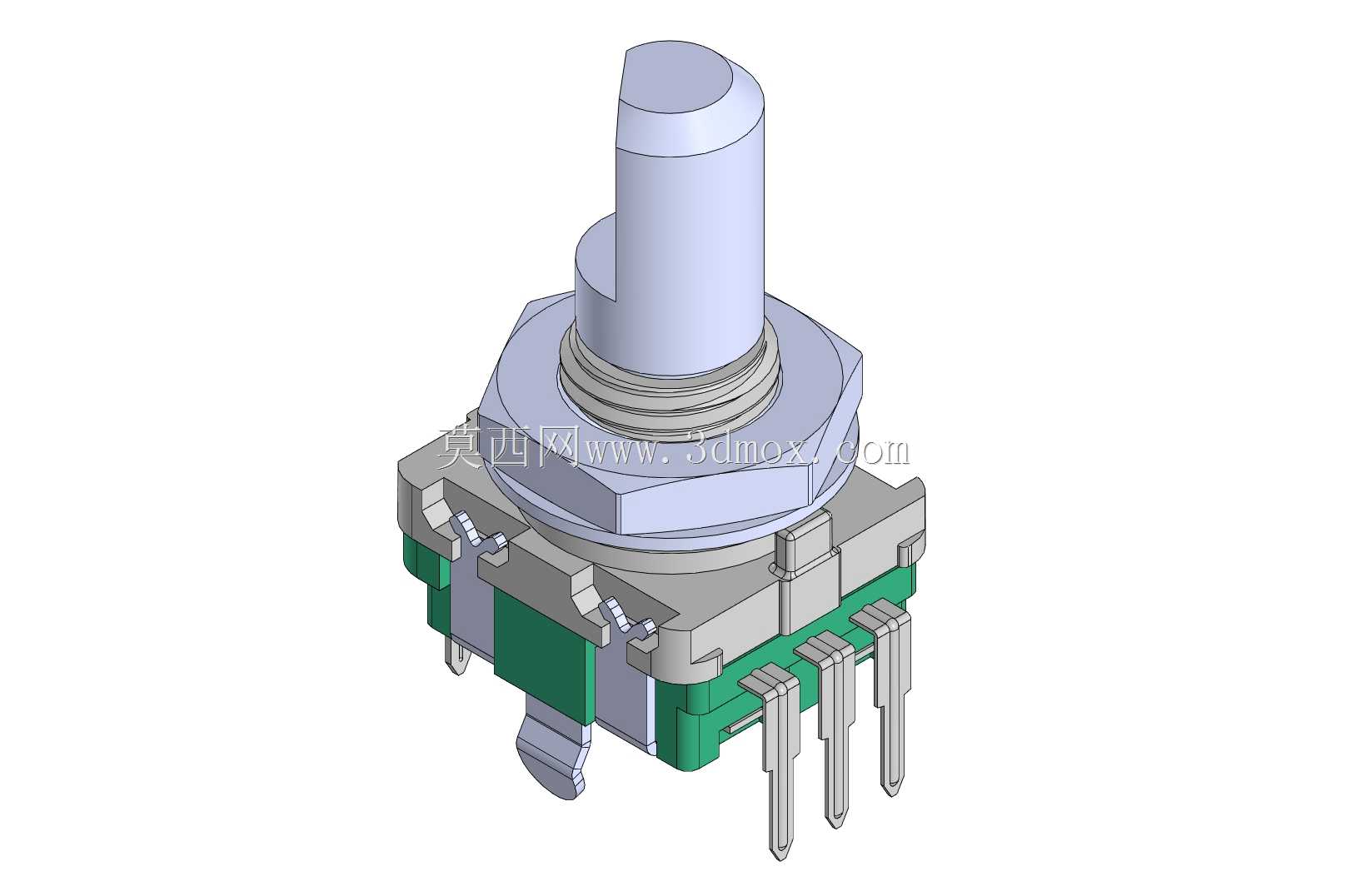

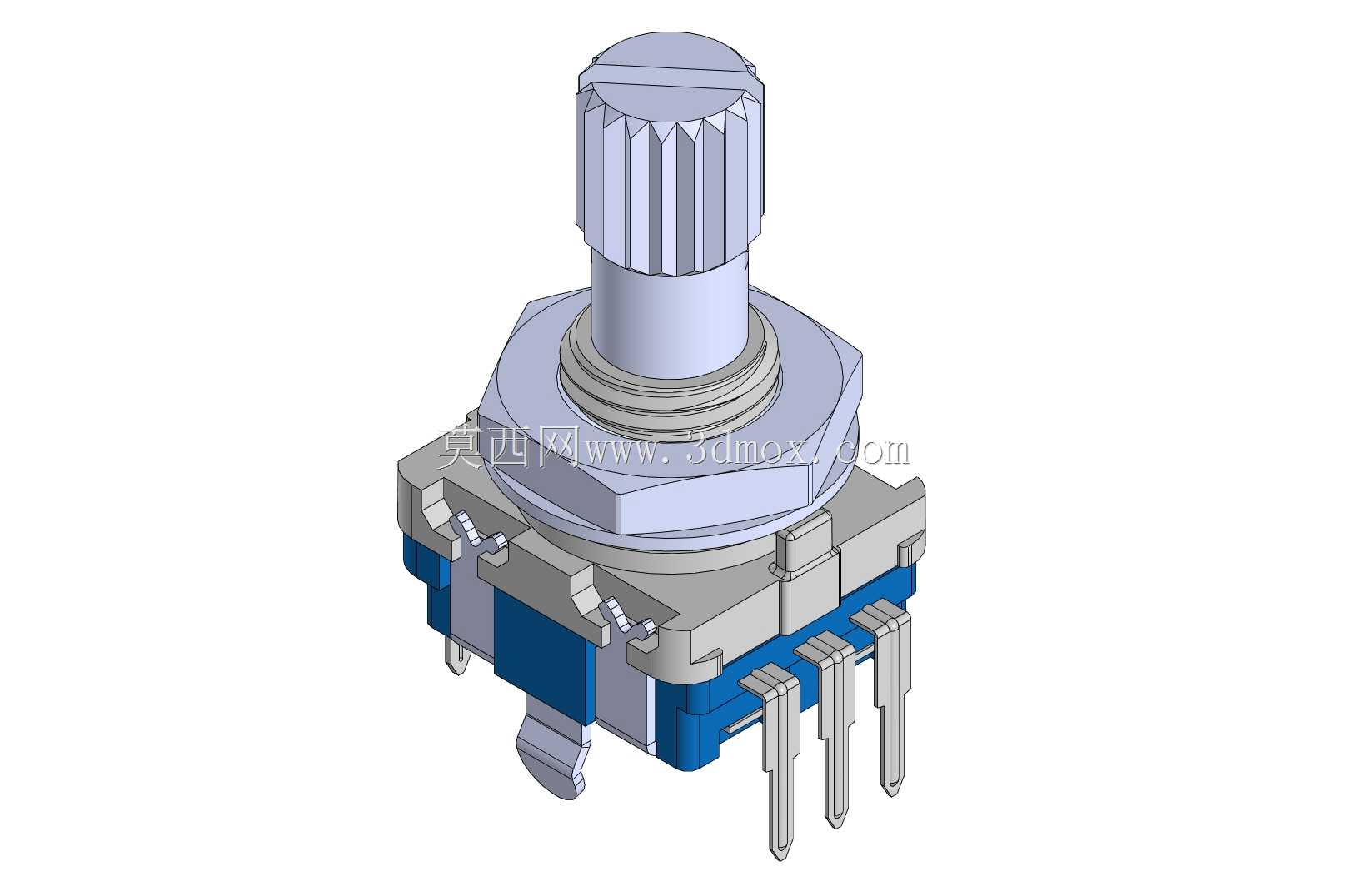

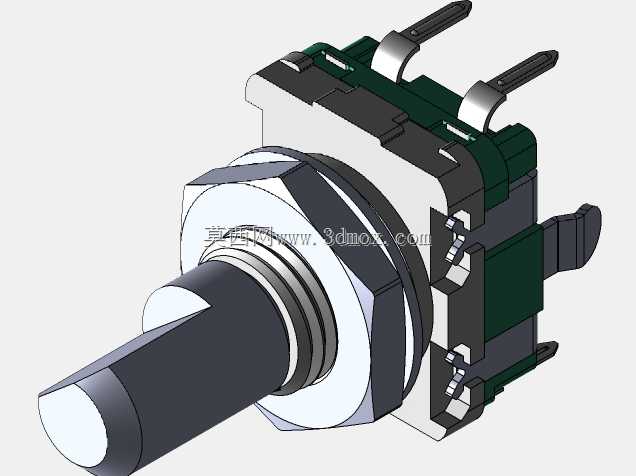

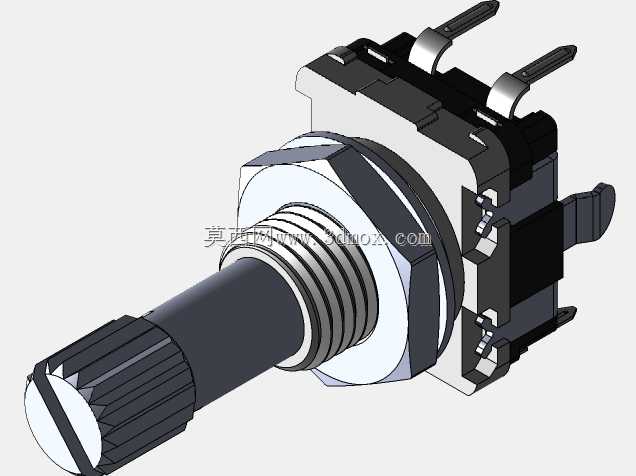

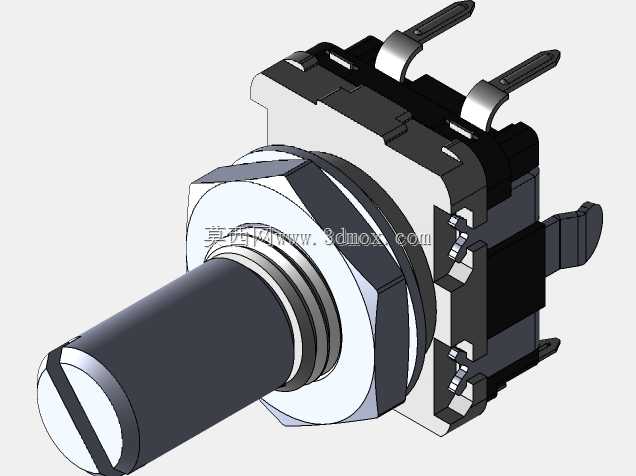

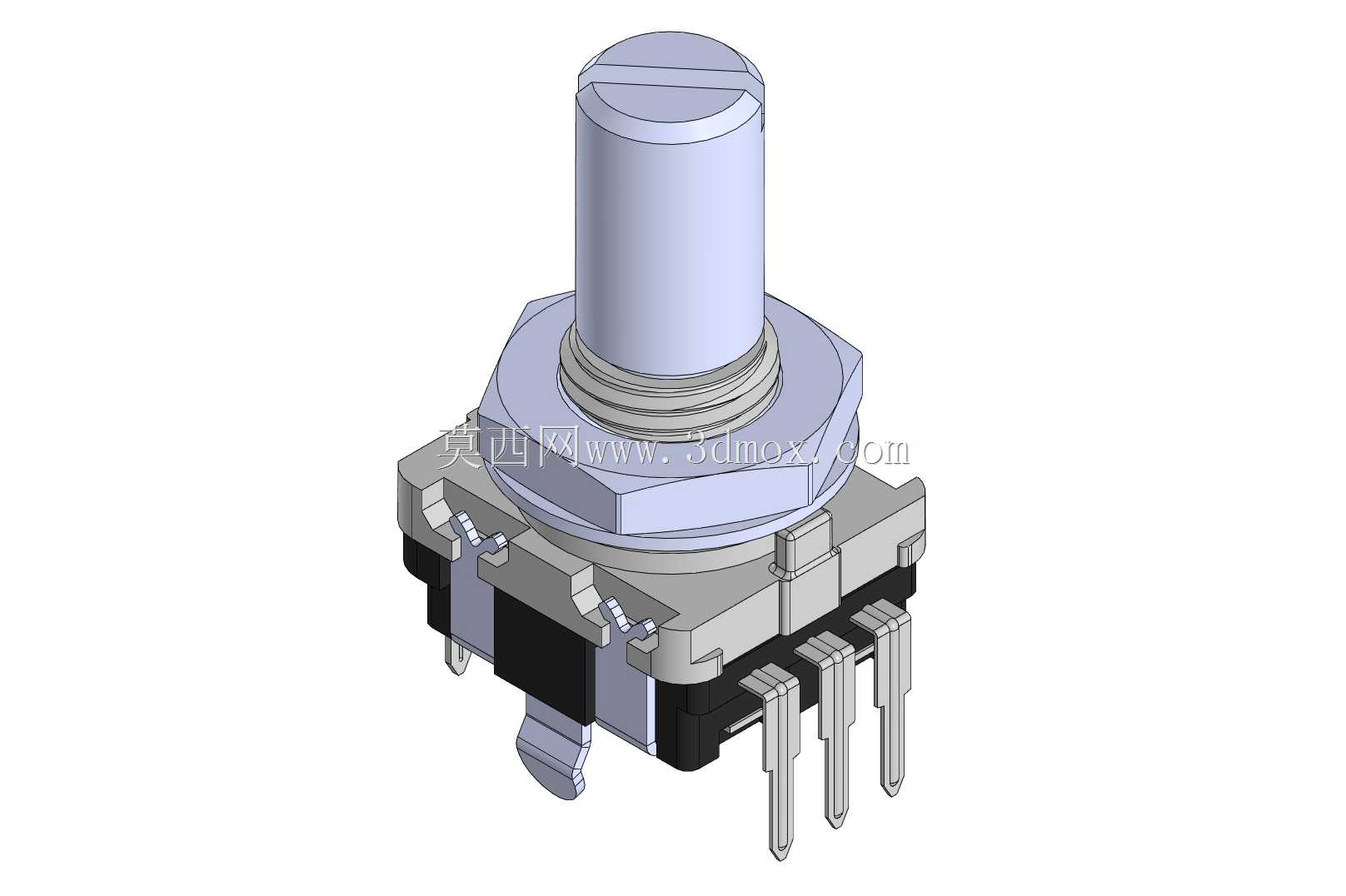

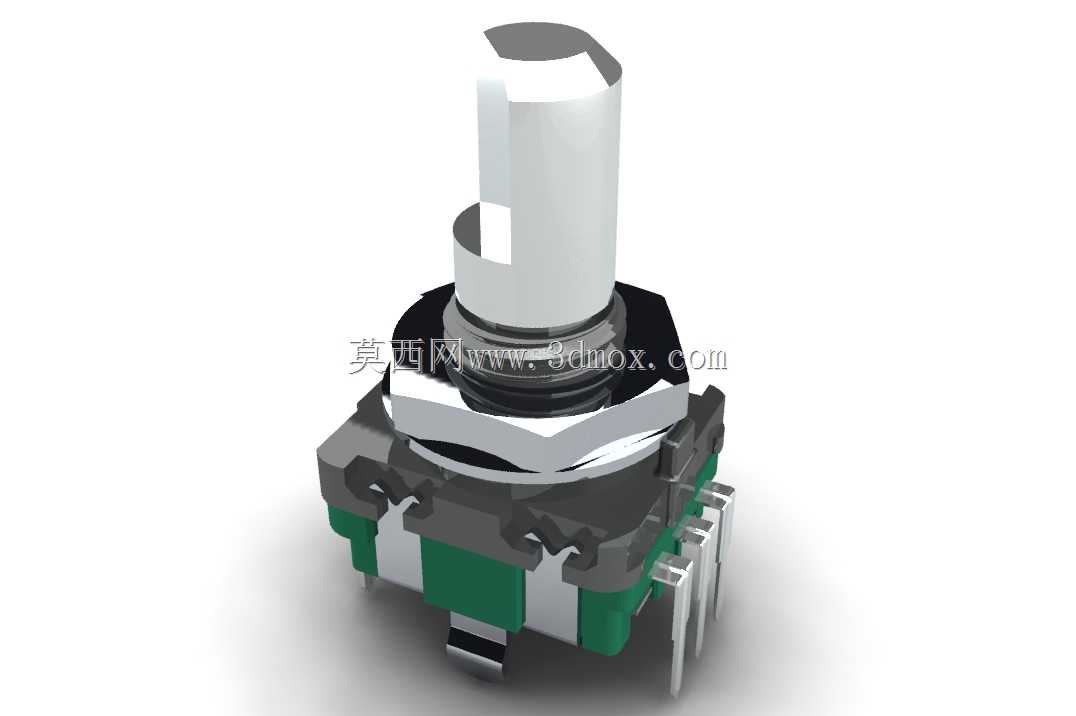

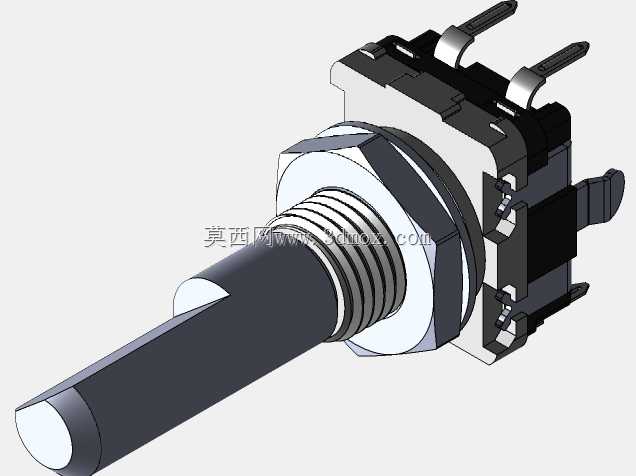

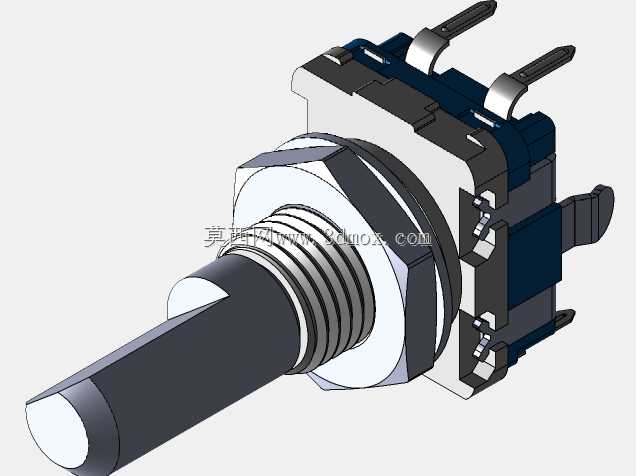

带推入开关垂直型金属轴旋转编码器

小尺寸轴类电子元件的装配公差控制，一直是工控配件量产环节最容易踩的坑，轴体晃动量、按压行程偏差、引脚共面度任何一项超差，都会直接导致SMT贴装抛料率飙升，或是终端设备旋钮手感不一致。这款11mm规格的垂直安装编码器，在结构设计阶段就把加工适配的细节做进了每一处特征里。金属轴的台阶位预留了2.5毫米的标准安装余量，螺纹段的牙距匹配市面通用面板固定螺母规格，不需要单独开模定制紧固件，车间装配时直接取用标准件就能完成锁紧，省去了非标件采购的额外周期与成本。基座部分的绿色绝缘座与金属支架的卡扣配合位，做了0.02毫米的过盈量设计，既保证引脚焊接时基座不会受高温出现松脱移位，又不会因为过盈量太大导致装配时塑料件出现隐裂，后续温湿度变化时不会出现接触不良的隐患。底部的直插引脚做了微幅的倒角处理，穿入PCB焊盘时不会刮伤孔壁铜箔，引脚的共面度公差控制在0.05毫米以内，完全适配高速贴片机的吸嘴取料要求，不需要人工二次整脚就能直接上线生产。轴体与内部编码盘的配合段做了D型切面设计，杜绝了长期旋转使用后轴与码盘出现打滑丢步的问题，推入开关的触发行程做了1.2毫米的标准化设定，按压手感和普通轻触开关保持一致，用户操作时不会有明显的触感差异。金属外壳的六角定位面刚好卡在面板开孔的限位槽内，锁紧螺母时整个编码器不会跟着转动，不需要额外用工具固定本体就能完成面板装配，单工位装配耗时能缩短近三分之一。基座侧面的定位柱对应PCB上的定位孔，过炉焊接时不会出现浮高偏移，焊接后引脚的拉力强度完全满足工控设备的抗振动要求，即便在设备长期运行的振动环境下，也不会出现焊点脱焊的问题。
