V型八缸汽车发动机缸体总成结构设计

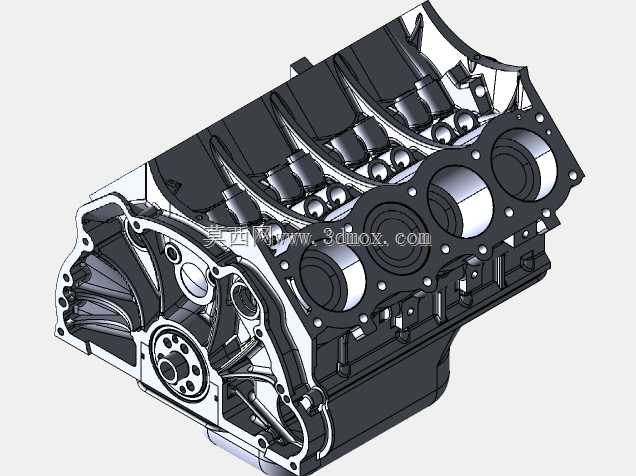

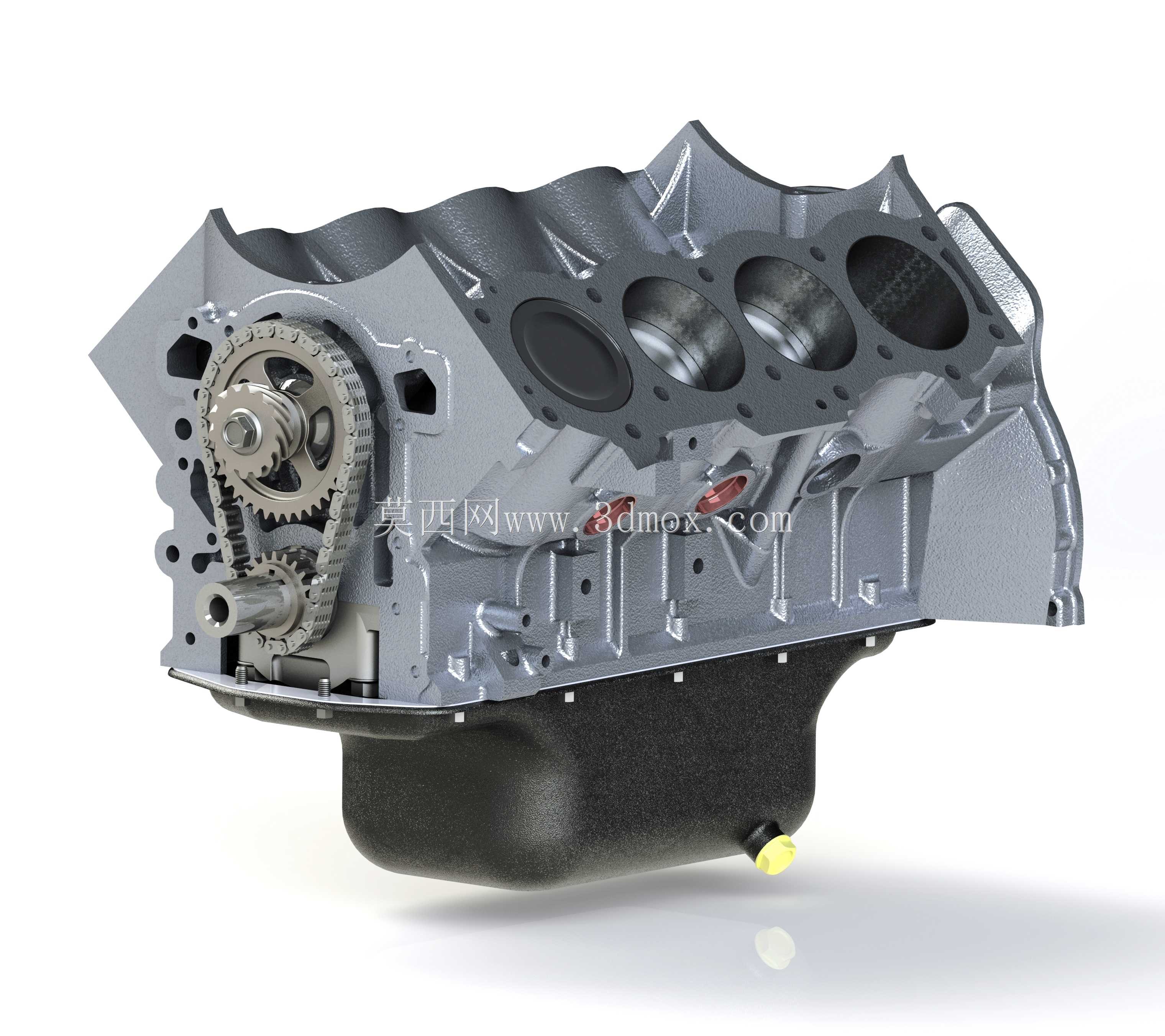

量产V8缸体加工时最容易踩的坑，是夹角区域的壁厚不均问题，铸造冷却速率差带来的内应力，会让后续镗缸工序出现微米级的形变，直接影响活塞运行的同轴度。这套缸体总成的结构在设计阶段就针对该痛点做了针对性调整，两列缸筒之间的加强筋没有采用等厚布局，而是顺着铸造时的金属液流走向做了渐变厚度处理，既避免了厚大截面产生的缩松缺陷，也给正时链条腔留出了足够的布置空间。前端的正时传动区域没有做冗余的封盖设计，齿轮与链条的啮合间隙完全按照量产装配公差预留，张紧器的安装座直接集成在缸体前端面上，省去了额外的转接支架，减少了三个装配累积公差的叠加环节。油底壳的结合面没有采用常规的平面法兰，而是顺着缸体下部的曲面轮廓做了随形密封边，螺栓孔的排布避开了缸筒下部的应力集中区，每个螺栓孔周边都做了小凸台强化，拧紧时不会因为局部压强过大导致缸体变形。缸筒外壁的冷却水腔做了导流凸起设计，能让冷却液在两列缸之间形成定向紊流，避免局部过热产生的热变形，这些细节在三维结构里都做了精确的还原，没有为了外观简化省略任何工程细节。正时齿轮的齿形参数、链条的导板安装位都和真实量产结构完全一致，甚至连油底壳放油螺塞的安装凸台角度都做了还原，完全可以作为加工工艺编制、装配工装设计的参考载体，也能用于职业院校的动力总成拆装实训教学，让学习者直观理解大排量V型发动机缸体的结构设计逻辑与工程取舍思路。
