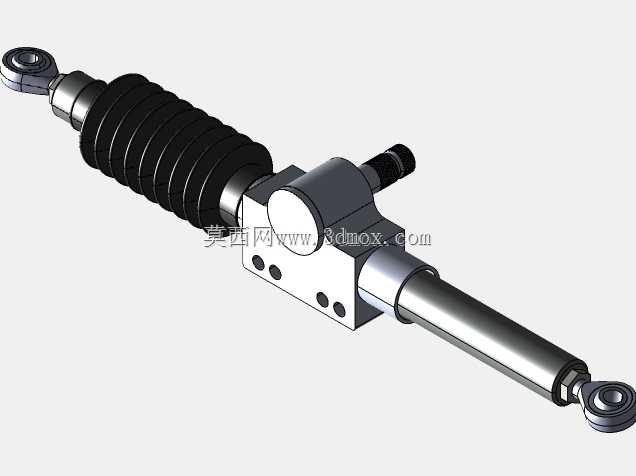

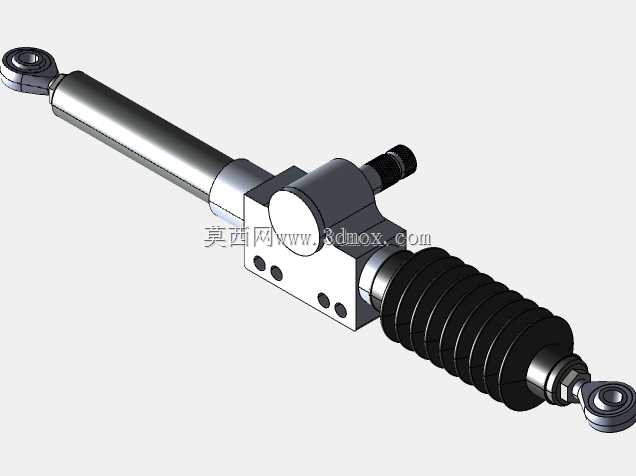

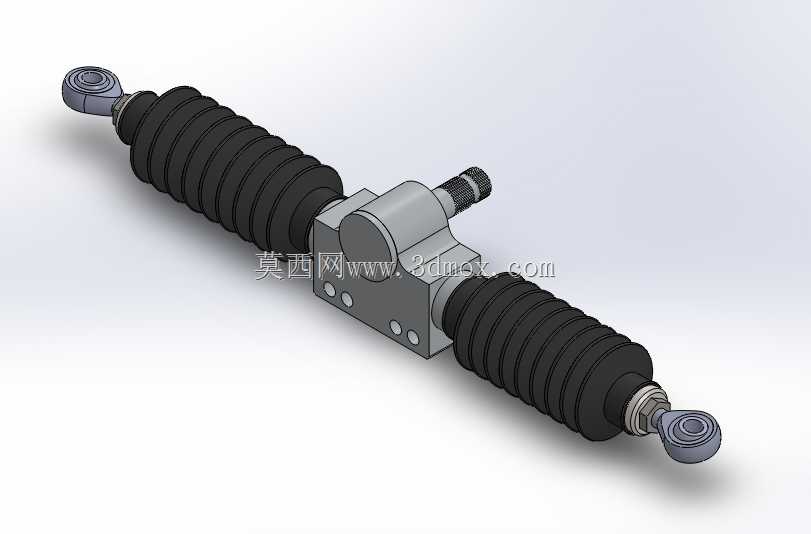

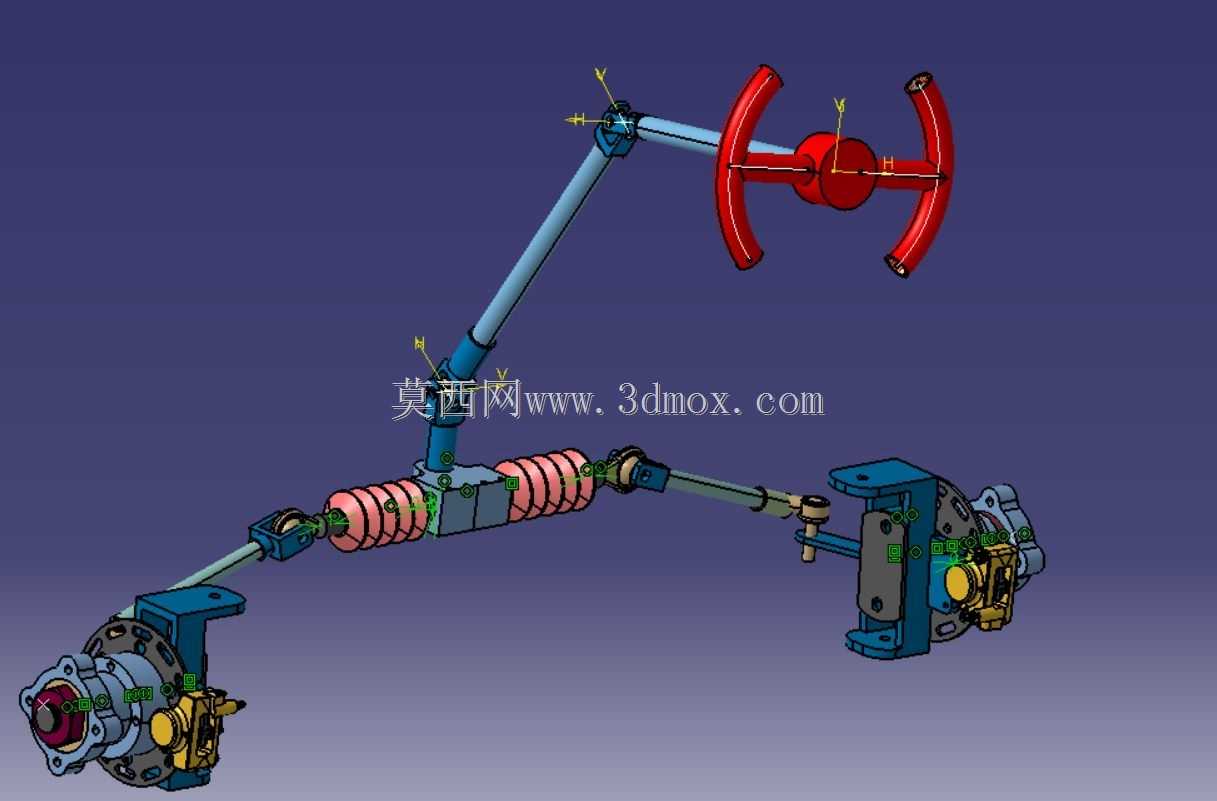

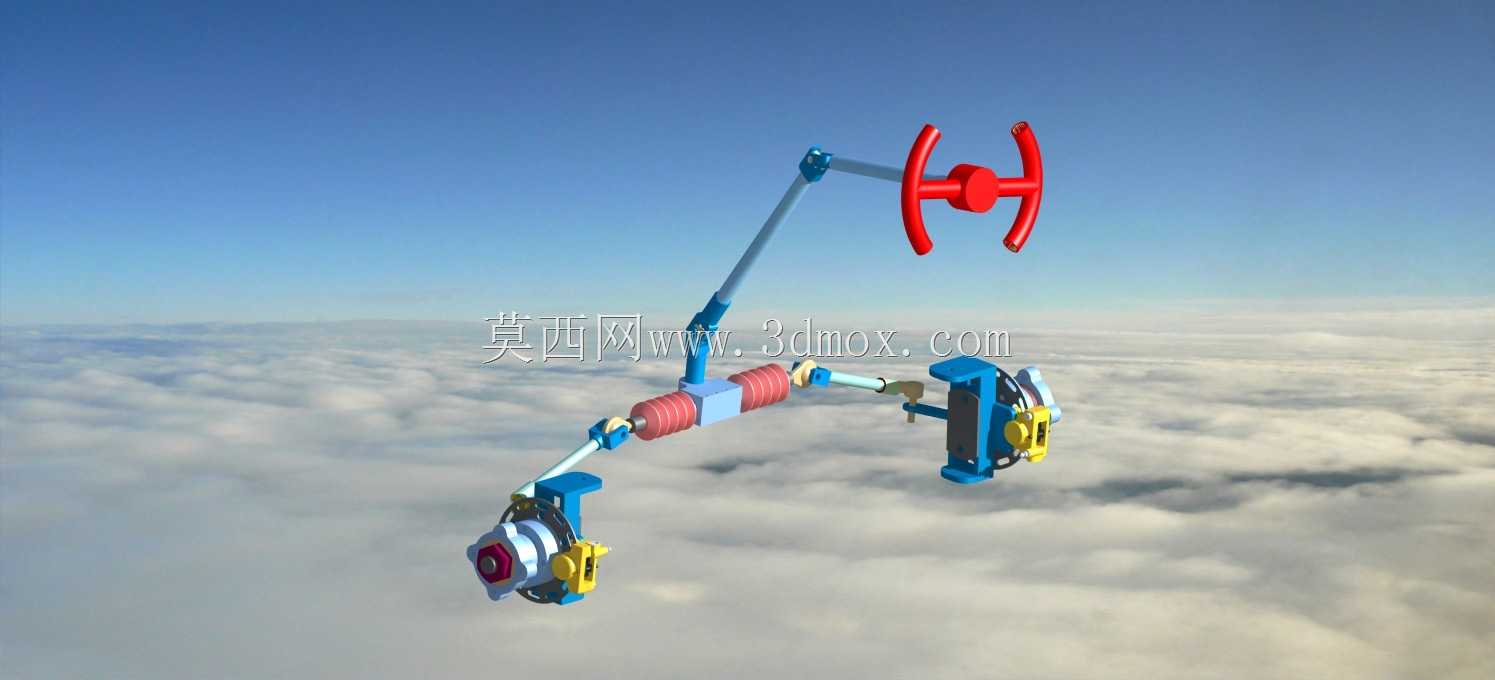

汽车齿轮齿条式下转向传动总成

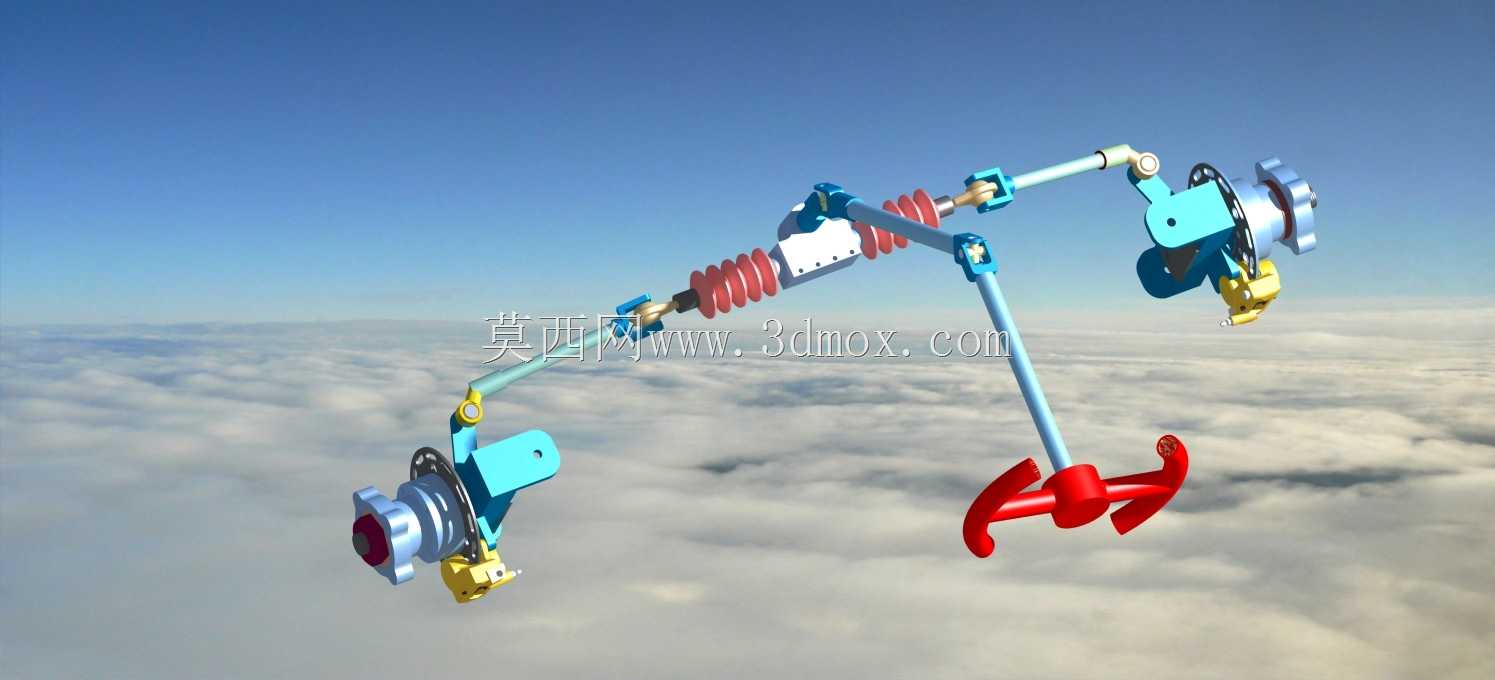

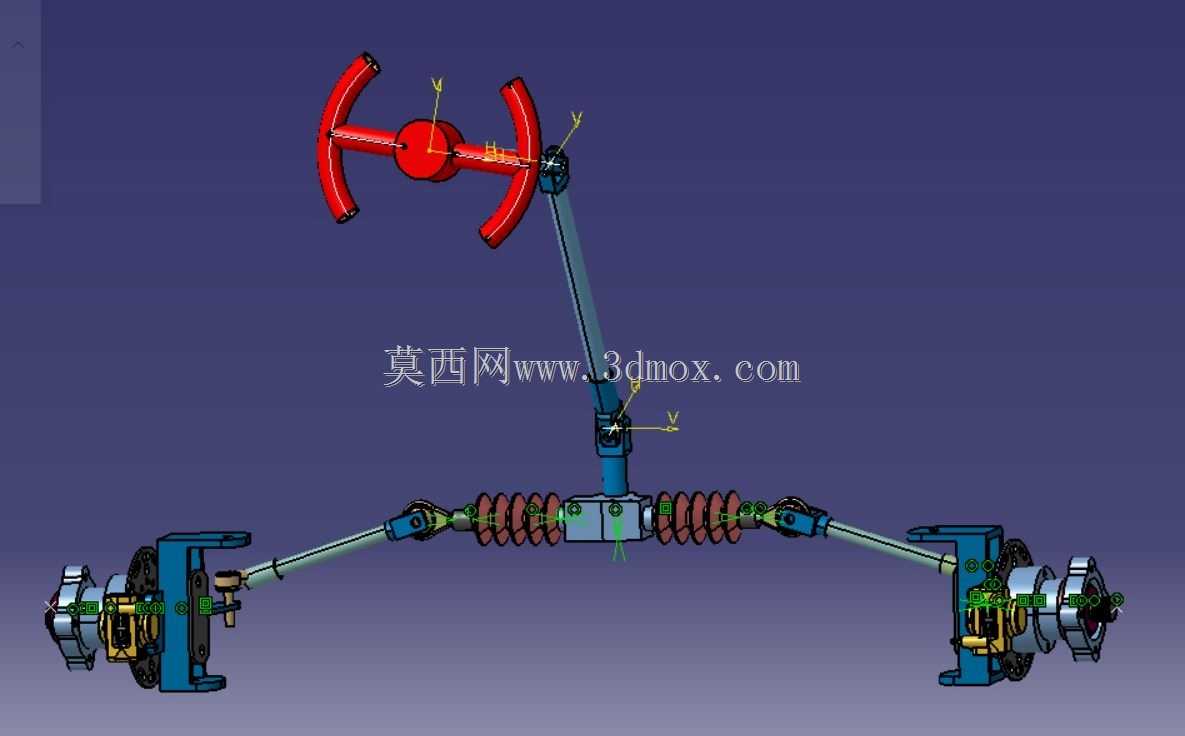

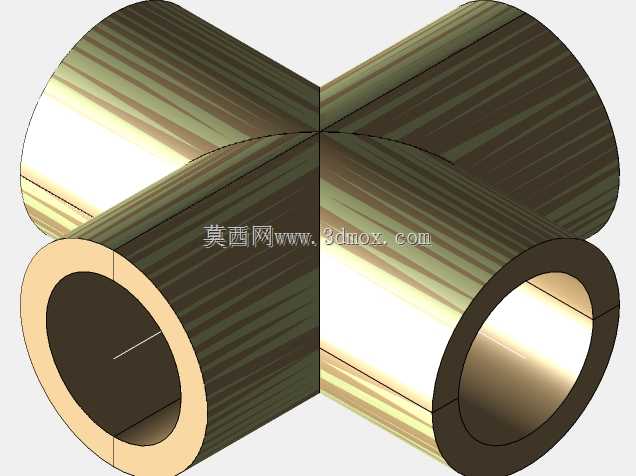

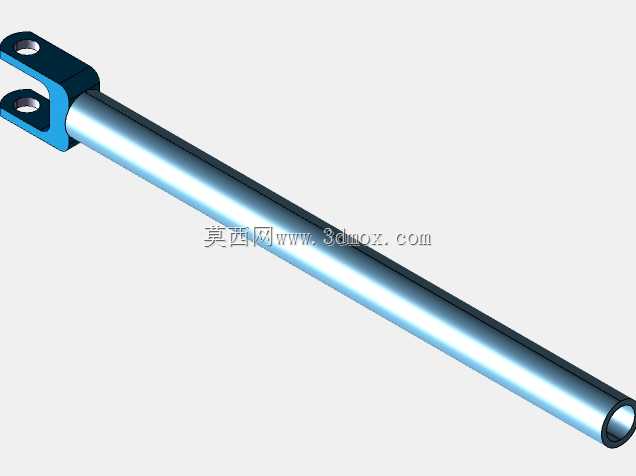

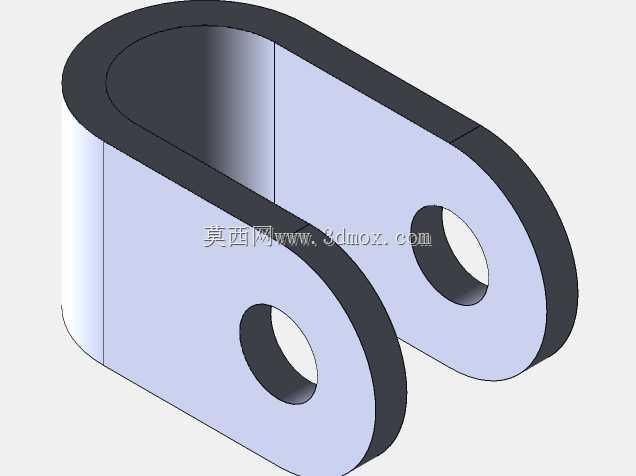

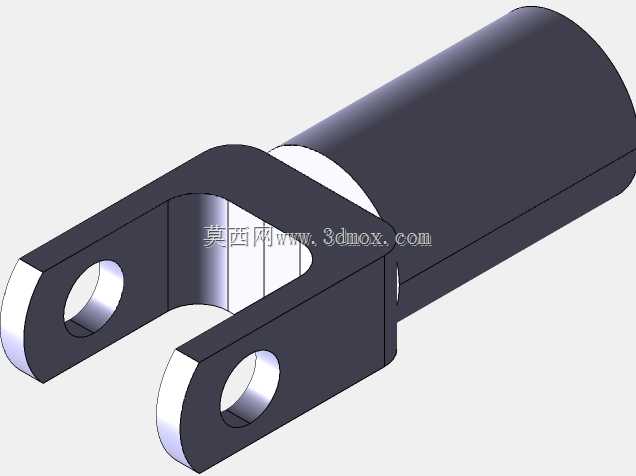

量产车型的转向系统装配线最常卡壳的位置，从来不是核心的齿轮齿条啮合副，而是横拉杆与转向节连接的球销座公差累积——哪怕单零件尺寸都在合格区间，三节拉杆串联后的角度偏差，也会让装车后方向盘自由行程超出国标限值。这套下转向总成在结构设计阶段就把公差补偿逻辑做进了每一段连接位，中间转向轴的万向节叉预留了0.8度的角度补偿余量，不用靠现场工人硬掰拉杆来凑装配角度，也能抵消车身焊接带来的安装座位置偏差。

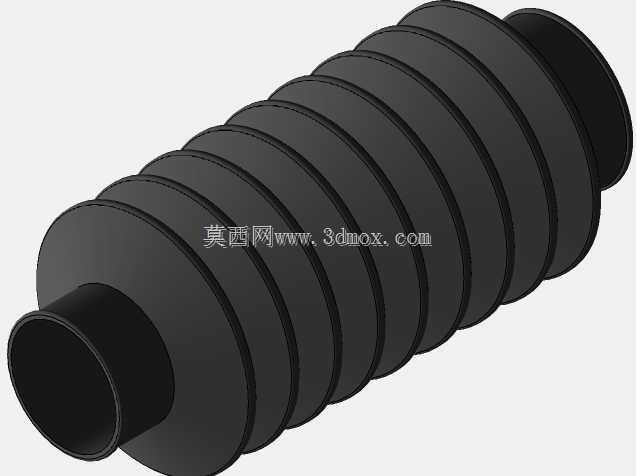

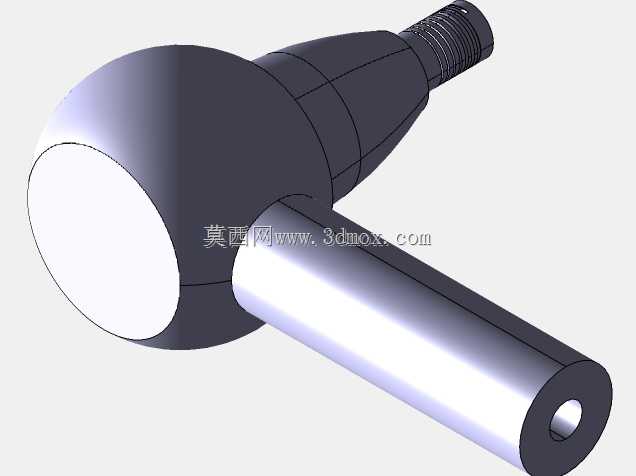

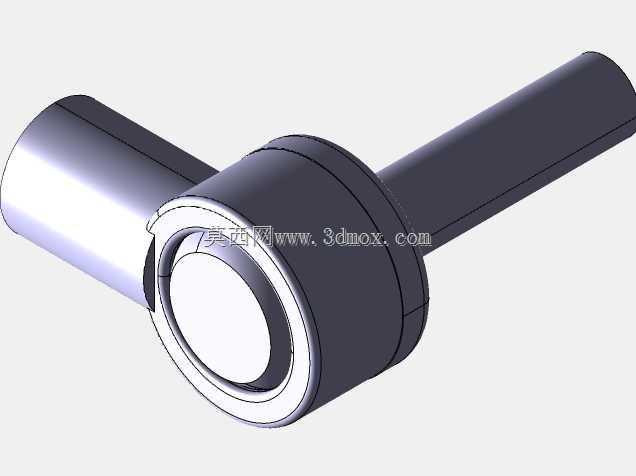

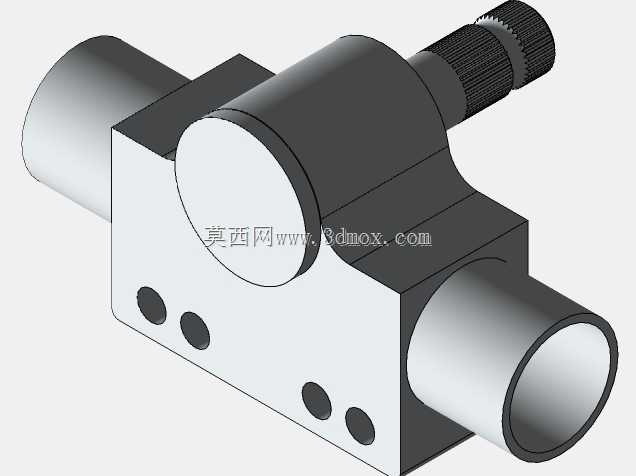

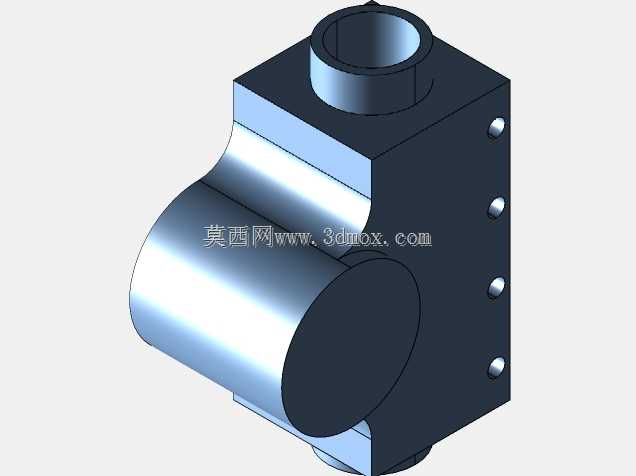

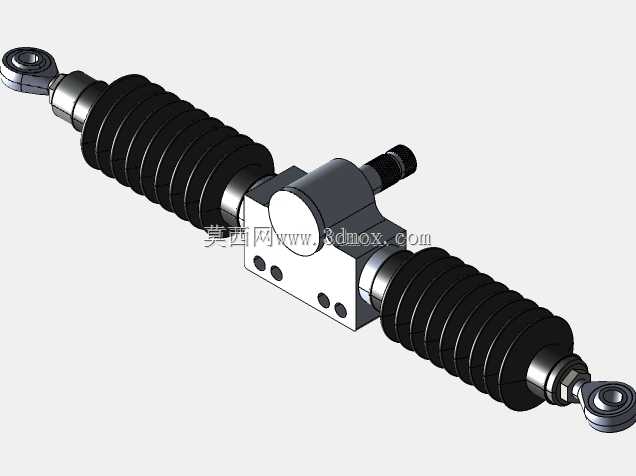

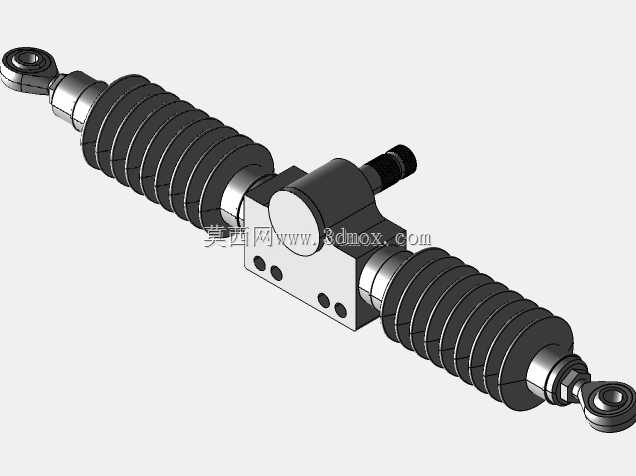

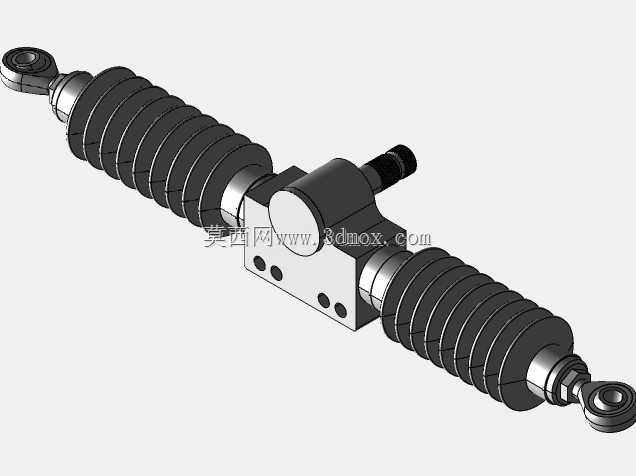

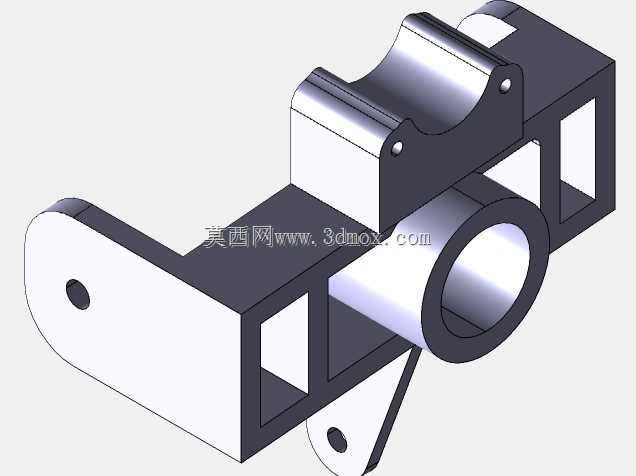

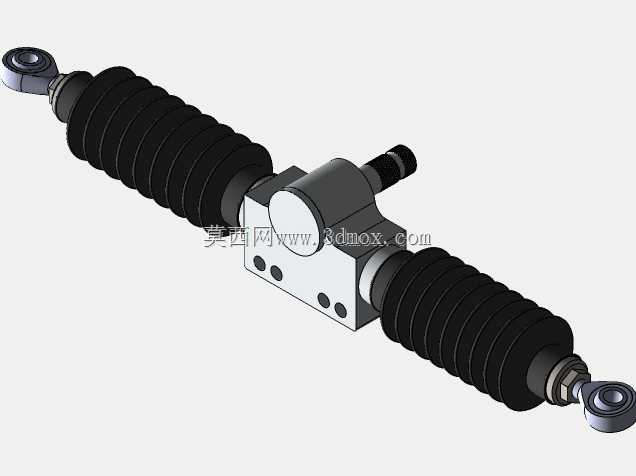

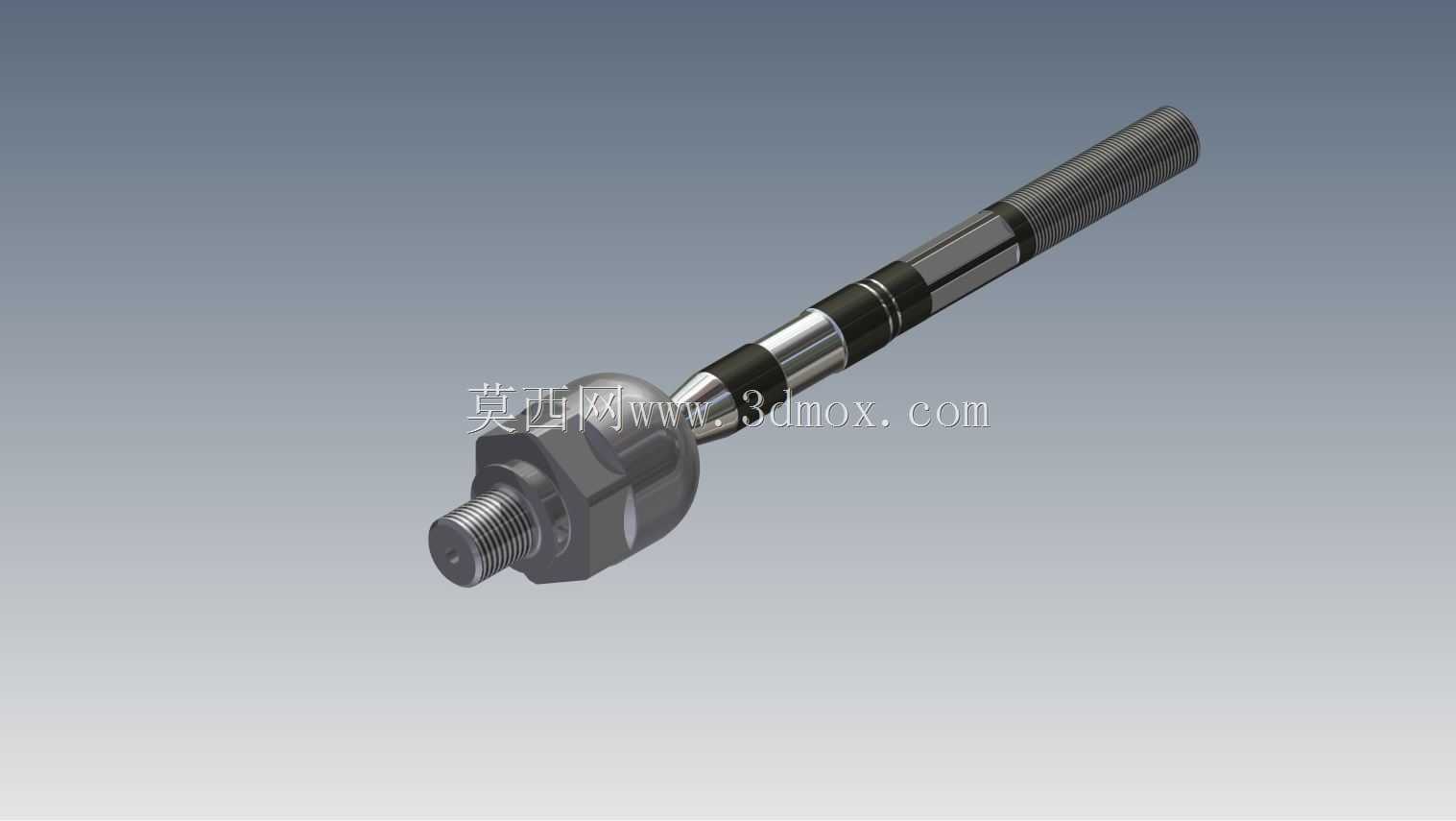

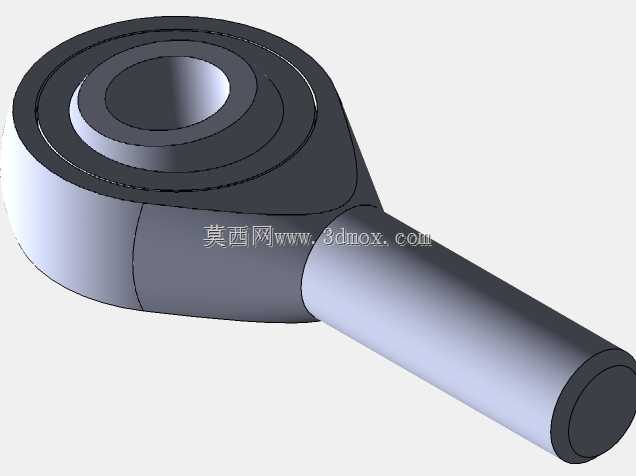

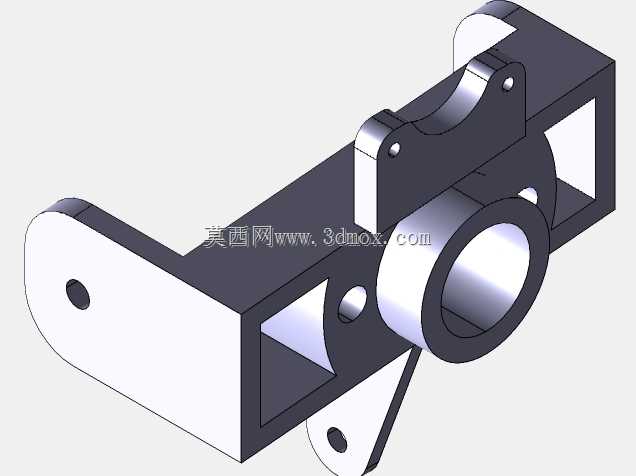

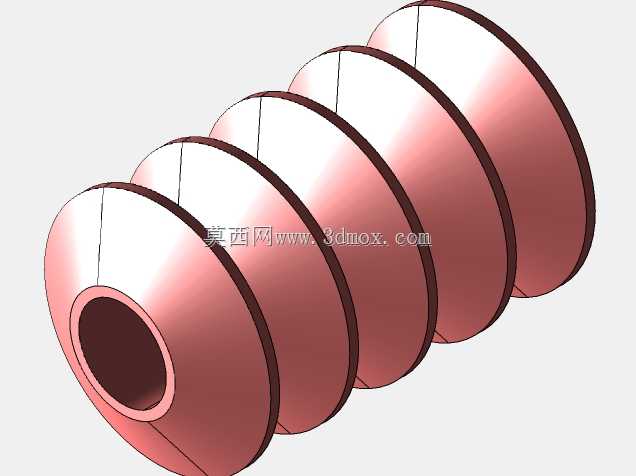

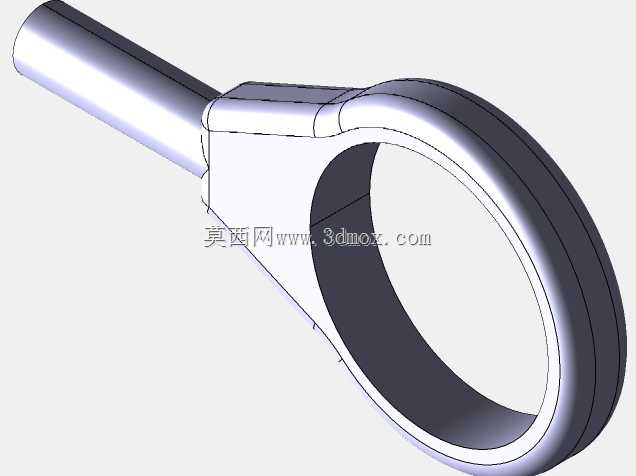

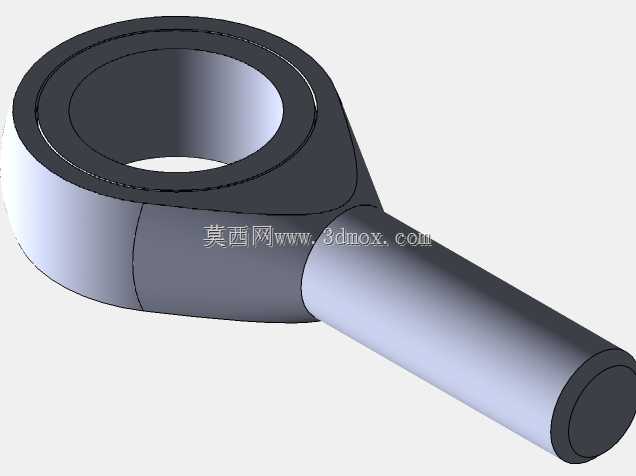

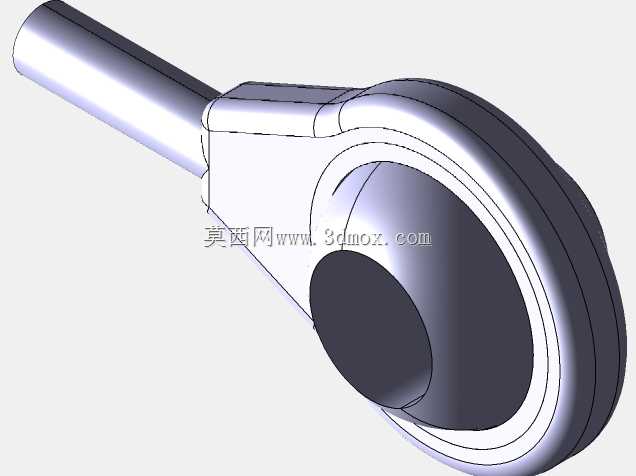

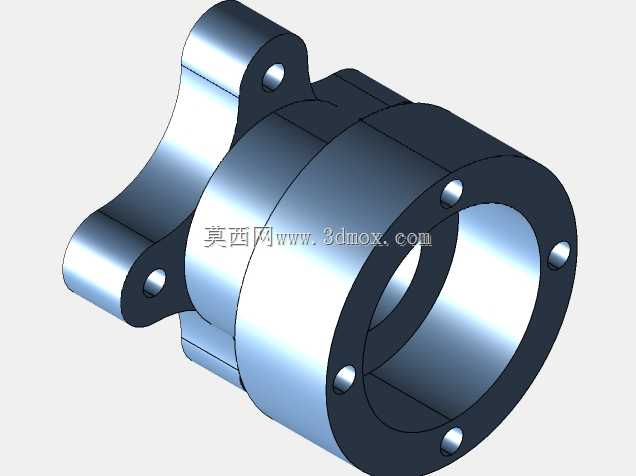

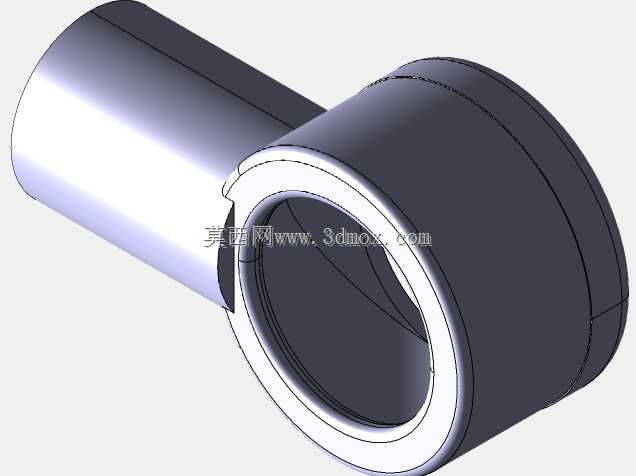

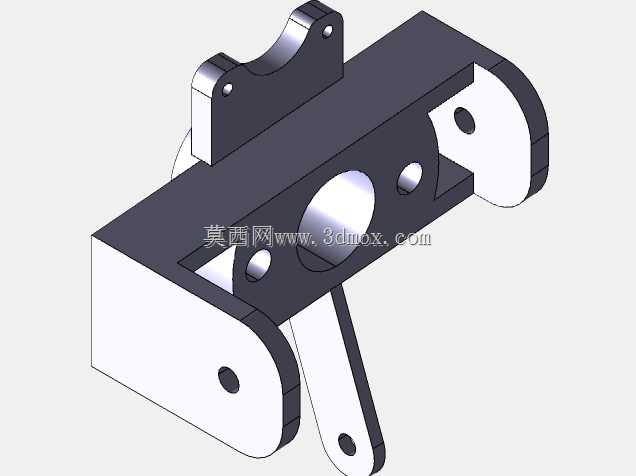

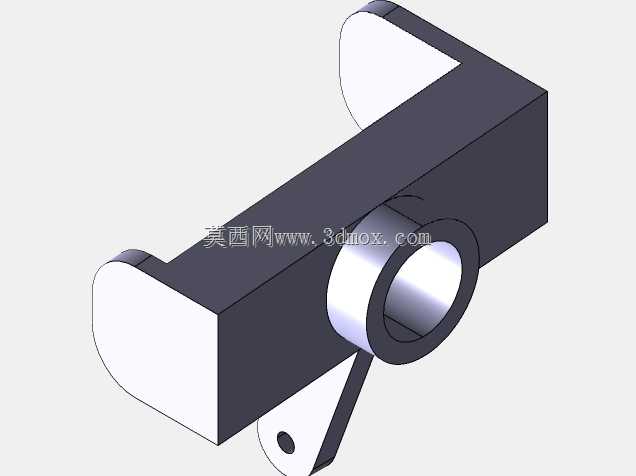

转向器壳体的固定脚特意做了腰型孔设计，不是为了省加工成本，是给总装车间的四轮定位工序留调整空间，不用拆解整个副车架就能微调转向器的初始安装角度，单台车型的下线调整时间能压缩近四十秒。横拉杆两端的球头防尘罩卡合位做了环形凸台，常规车型这里是光滑圆柱面，卡箍打紧后受路面泥水侵蚀容易松脱，凸台结构能让卡箍嵌入槽位，哪怕经历零下三十度的低温橡塑材料收缩，也不会出现防尘罩脱落导致球头早期磨损的问题。

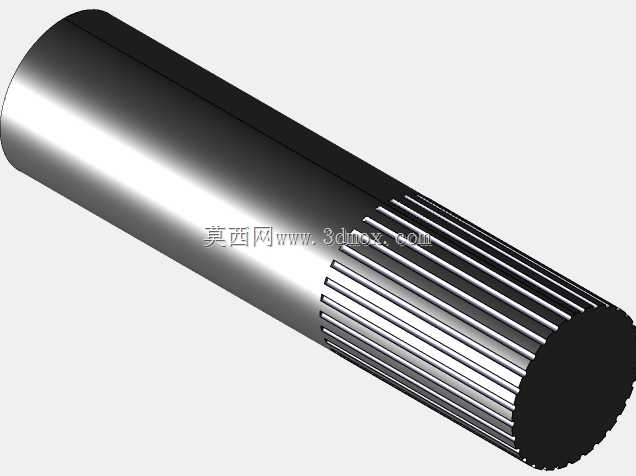

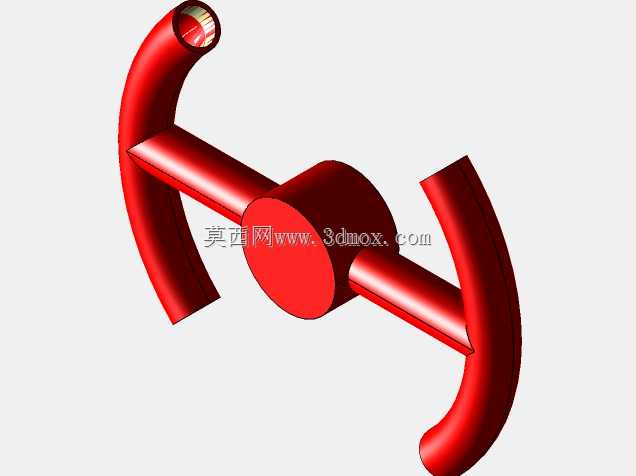

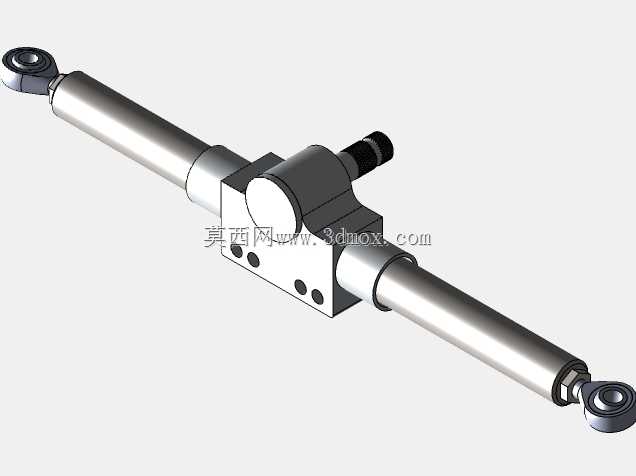

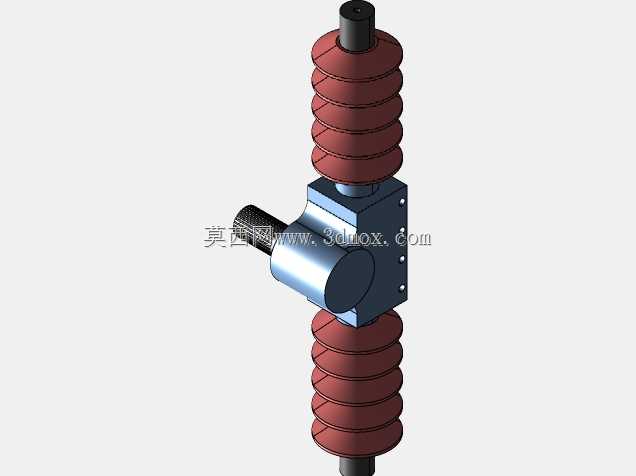

转向盘连接的上转向轴和中间轴之间的花键配合，特意做了不等齿设计，避免维修拆装后出现方向盘装偏180度的低级失误，工人装配时只有唯一的对位角度能插合，不用反复核对标记点。齿轮齿条的压块预紧结构没有采用传统的刚性垫片，换成了碟形弹簧组合，车辆行驶在颠簸路面时，齿条受拉杆传来的冲击会被弹簧吸收一部分，不会直接把冲击力传到方向盘上造成打手的情况，也能抵消齿轮齿条长期磨损后的间隙，不用用户定期去调整预紧力。

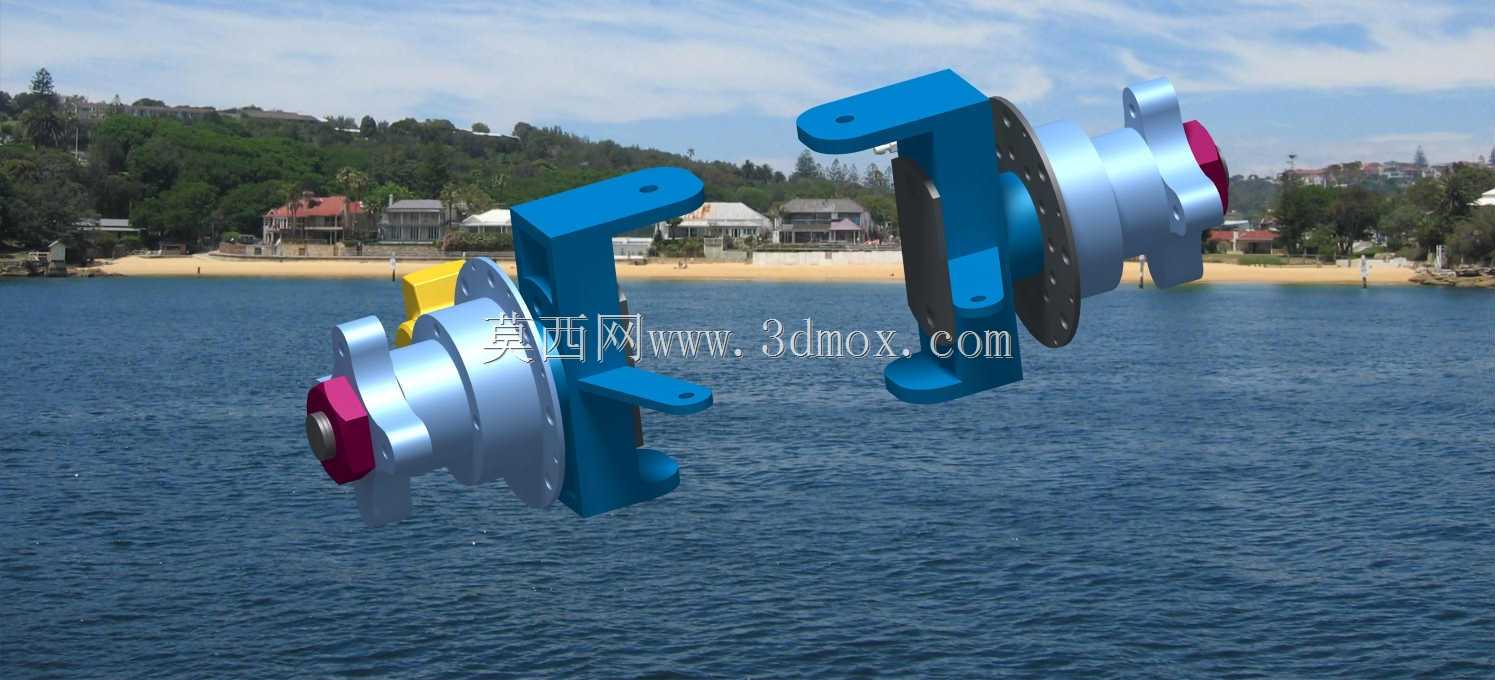

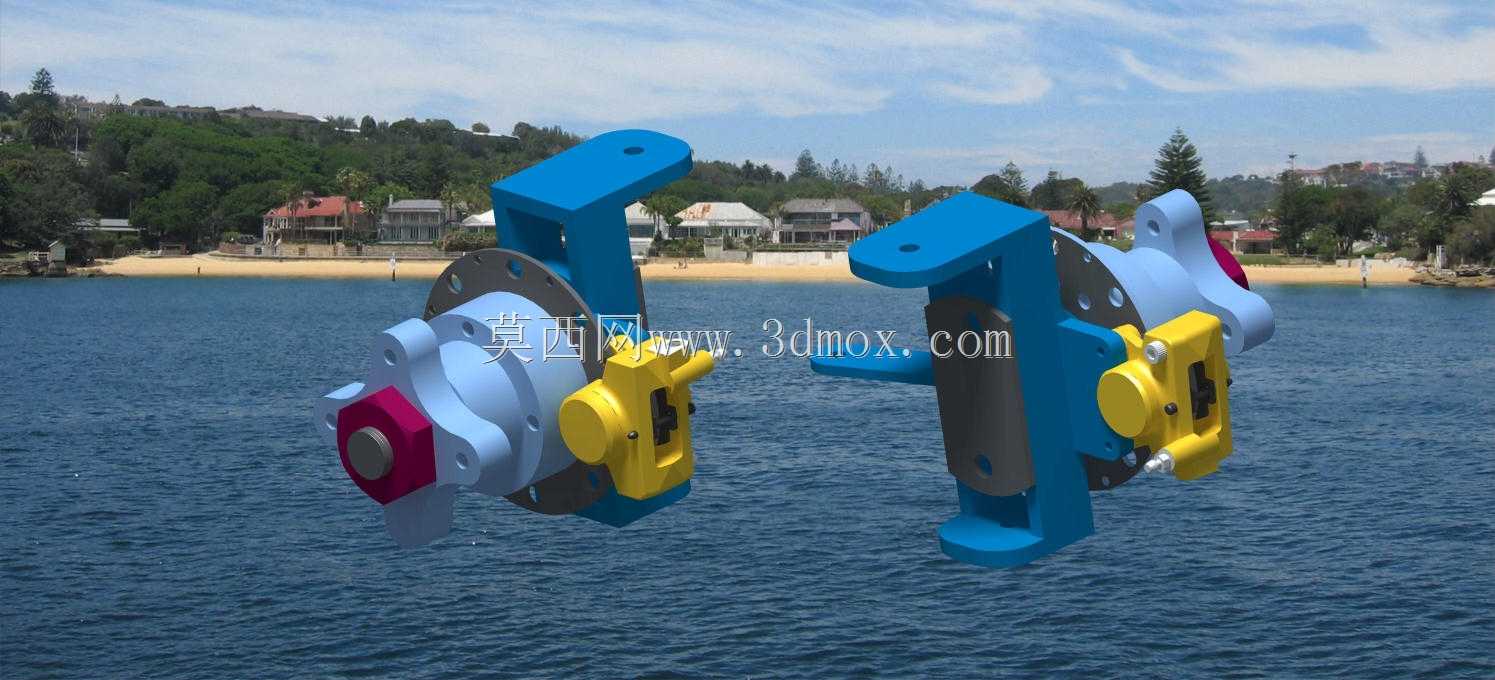

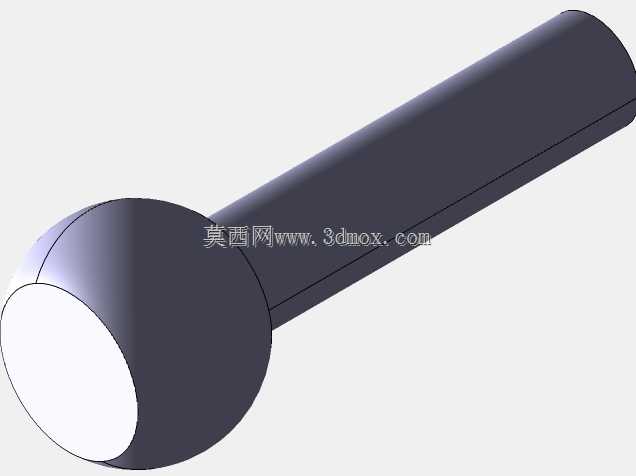

两侧转向节的拉杆连接臂长度经过匹配计算，转向时内侧轮转角比外侧轮大2.3度，完全符合阿克曼转向几何特性，低速转弯时轮胎不会出现侧滑拖磨的情况，能有效降低城市工况下的轮胎磨损率。整个总成的所有连接副都做了防松设计，螺栓全部采用施必牢螺纹，球头销的螺母带尼龙锁紧圈，哪怕车辆长期行驶在颠簸非铺装路面，也不会出现连接件松动导致的转向旷量问题。
