巴哈赛车防滚保护架正面碰撞结构分析

　　巴哈赛事的越野竞速场景中，车辆需要频繁面对飞坡落地、碎石撞击、正面障碍碰撞等极端工况，防滚保护架作为承载车手生存空间的核心结构，其正面碰撞工况下的力学表现直接决定赛事安全等级。这套防滚架的设计完全围绕越野赛事的碰撞防护需求展开，在正面碰撞发生时，前部结构需要率先承接冲击载荷，通过管材的塑性变形吸收冲击能量，同时保证驾驶舱核心区域的变形量控制在安全阈值内，避免结构侵入挤压车手的生存空间。

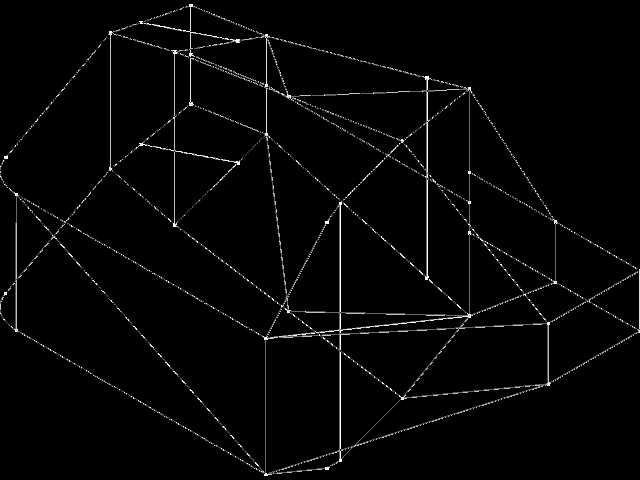

　　从结构布局来看，整个防滚架采用空间桁架式结构，主环、前环、侧边防撞梁以及斜向加强撑的排布完全遵循力流传递路径设计，正面碰撞时，前防撞梁承接的20000N冲击载荷会沿着前部斜撑分散到两侧主纵梁，再通过主环结构传递到后部车架，避免载荷在局部节点集中造成结构脆性断裂。所有管材的连接节点都采用相贯线焊接设计，建模阶段就完成了所有焊缝位置的应力集中预判，避免在碰撞工况下节点先于管材失效。

　　在安装边界的设定上，这套防滚架的下部安装点完全匹配巴哈赛车的车架主安装位，前后安装点的孔位间距、安装面平面度都预留了足够的装配公差，可直接适配多数钢管式巴哈车架的安装接口，不需要额外做安装位的改制。防滚架的内部轮廓尺寸完全满足赛事规则要求的车手生存空间，肩部、头部、腿部的预留间隙都考虑了碰撞时的结构变形量，即使前部结构发生设计允许范围内的溃缩，也不会接触到车手佩戴头盔后的头部以及穿戴护具的躯干。

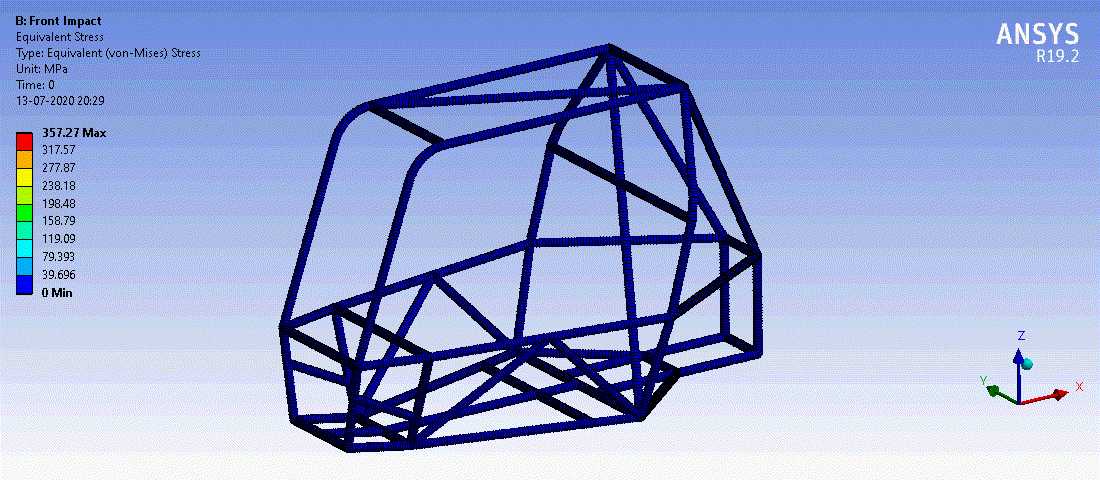

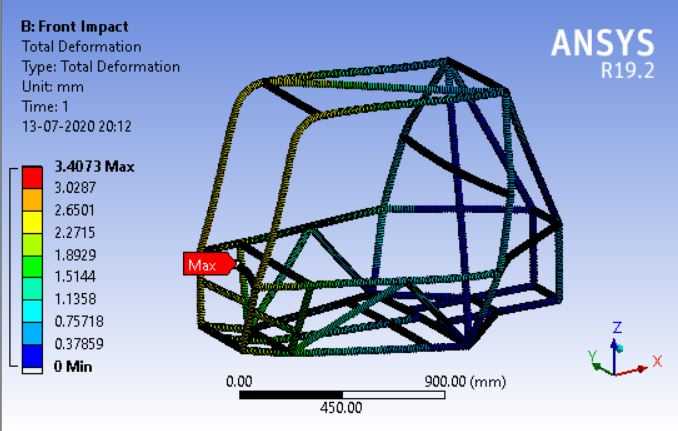

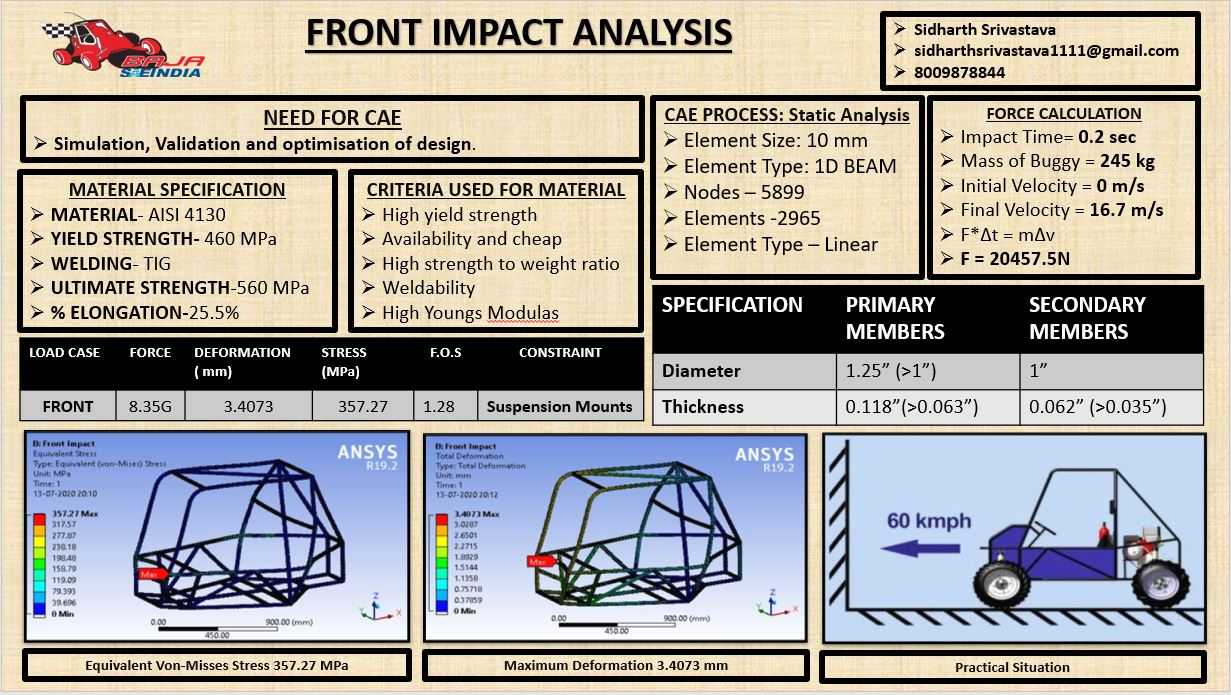

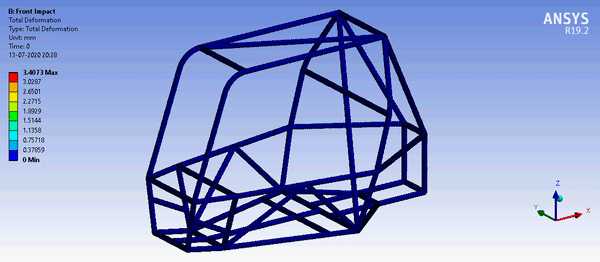

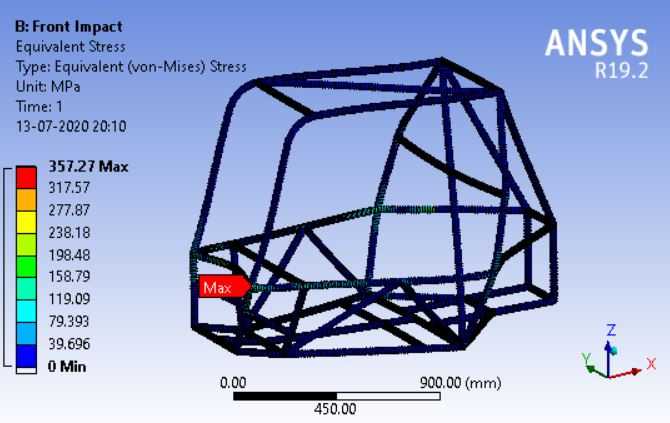

　　正面碰撞的静力结构分析过程中，约束条件完全模拟实车碰撞时的边界状态，对前部碰撞接触区域施加工况载荷后，等效应力的分布结果显示，高应力区域主要集中在前部斜撑与主纵梁的连接位置，最大应力值远低于所选管材的屈服强度，说明正常正面碰撞工况下结构不会发生不可逆的塑性变形，只有在超过设计阈值的极端碰撞下，前部预设的溃缩段才会发生变形吸能。总变形量的分布结果显示，最大变形位置出现在前防撞梁的最前端，驾驶舱核心区域的变形量不足1mm，完全满足赛事安全规范对生存空间刚度的要求。

　　从实际装车应用的角度，这套防滚架的管材选型兼顾了强度与轻量化需求，在保证碰撞防护能力的前提下尽可能降低结构重量，避免过多增加整车簧上质量影响越野操控性能。结构上预留了仪表安装、安全带固定、防火墙安装的附属安装位，不需要在防滚架主体上额外打孔焊接，避免破坏主结构的应力分布。斜撑的排布同时考虑了侧面碰撞、顶部压溃的防护需求，正面碰撞的分析结果也可作为其他工况强度校验的参考基准，帮助设计人员快速调整局部管材的壁厚与撑杆角度，在轻量化与结构强度之间找到最优平衡点。

　　对于从事越野赛车结构设计的工程人员来说，这套防滚架的力流设计思路具备很高的参考价值，所有加强结构的设置都不是盲目增加管材，而是完全围绕碰撞时的载荷传递路径布置，每一根斜撑的角度、每一个节点的位置都经过力学逻辑的推导，避免出现冗余结构增加无效重量。安装边界的参数化设计也方便后续根据不同的赛事规则、不同的车手体型快速调整内部空间尺寸，不需要重新搭建整个桁架结构，大幅缩短设计迭代的周期。
