BAJA赛车侧面碰撞防护防滚架结构设计

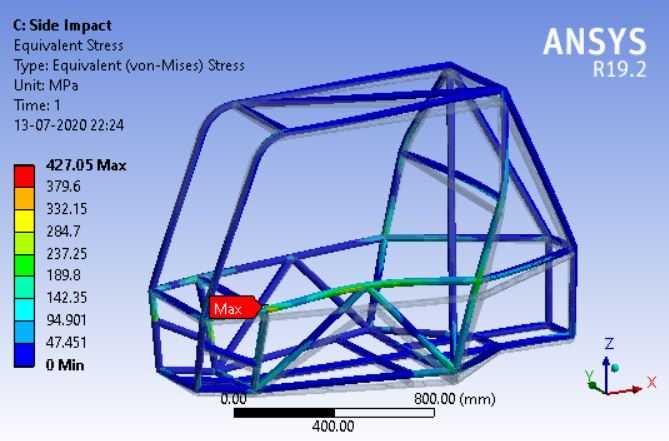

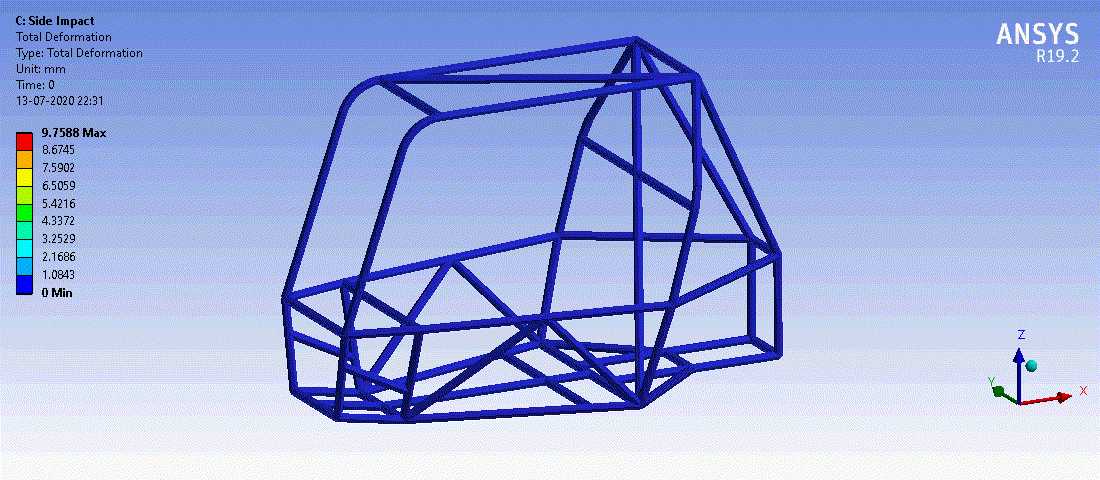

　　在越野巴哈赛事的参赛车辆开发环节，防滚架是决定整车被动安全性能的核心承载构件，尤其针对侧面碰撞工况的结构强化设计，直接关系到车手在车辆受侧向撞击、侧翻过程中的生存空间完整性。这款防滚架结构完全围绕赛事规则要求搭建，所有管架的排布逻辑优先保障侧向受力时的载荷传递效率，避免局部应力集中导致的管架弯折侵入座舱。从结构受力逻辑来看，侧面碰撞发生时，侧向撞击力首先作用于侧梁位置，整个防滚架的侧围管系采用斜撑交错的桁架结构，能够将单点集中载荷快速拆分传递到顶梁、底梁以及前后主支撑环位置，通过多路径分散载荷，降低单根管材的受力峰值。设计过程中针对侧梁位置施加对应赛事工况的侧向载荷，通过有限元分析校核结构的等效应力与总变形量，

　　确保变形量控制在安全阈值内，不会出现管架断裂或者大变形挤压座舱的情况。整个防滚架的外轮廓边界严格匹配巴哈赛车的车身安装尺寸，底部框架预留了与车架底盘的安装对接点位，所有管材连接节点的位置都避开了车手乘坐、操控机构布置的空间，座舱内部的净空尺寸满足车手佩戴头盔、穿戴赛车服后的操作空间需求，侧围的管架位置不会干涉车手的转向操作、换挡动作以及紧急情况下的快速逃生。从结构排布上看，主防滚环位于车手背部后方，前支撑环延伸到仪表台前方位置，顶梁连接前后支撑环形成顶部防护结构，侧围的斜撑结构从底梁向上延伸连接到顶梁与主防滚环，形成多个稳定的三角形受力单元，这种结构形式在轻量化的前提下最大化提升侧向抗扭、抗冲击能力，管材的选型匹配受力大小，

　　不同受力区段的管材规格经过受力校核，在满足强度要求的前提下尽可能降低整体重量，避免给整车增加不必要的簧上质量。实际赛事场景中，巴哈赛车经常需要在崎岖非铺装路面高速行驶，侧面碰撞的风险来自于赛道旁的障碍物、其他参赛车辆的侧向剐蹭撞击，以及车辆侧翻时侧面着地的冲击，这款防滚架的结构设计充分覆盖了这些工况的受力需求，侧梁位置的加强结构能够在侧向撞击时首先吸收部分冲击能量，再通过整体桁架结构将剩余能量分散到整个车架，避免局部结构失效。安装层面，整个防滚架的底部框架与底盘车架的连接点位采用满焊固定的形式，连接位置的加强筋板设计能够避免连接点在冲击载荷下出现撕裂，所有管架的弯折半径都符合管材冷弯加工的工艺要求，

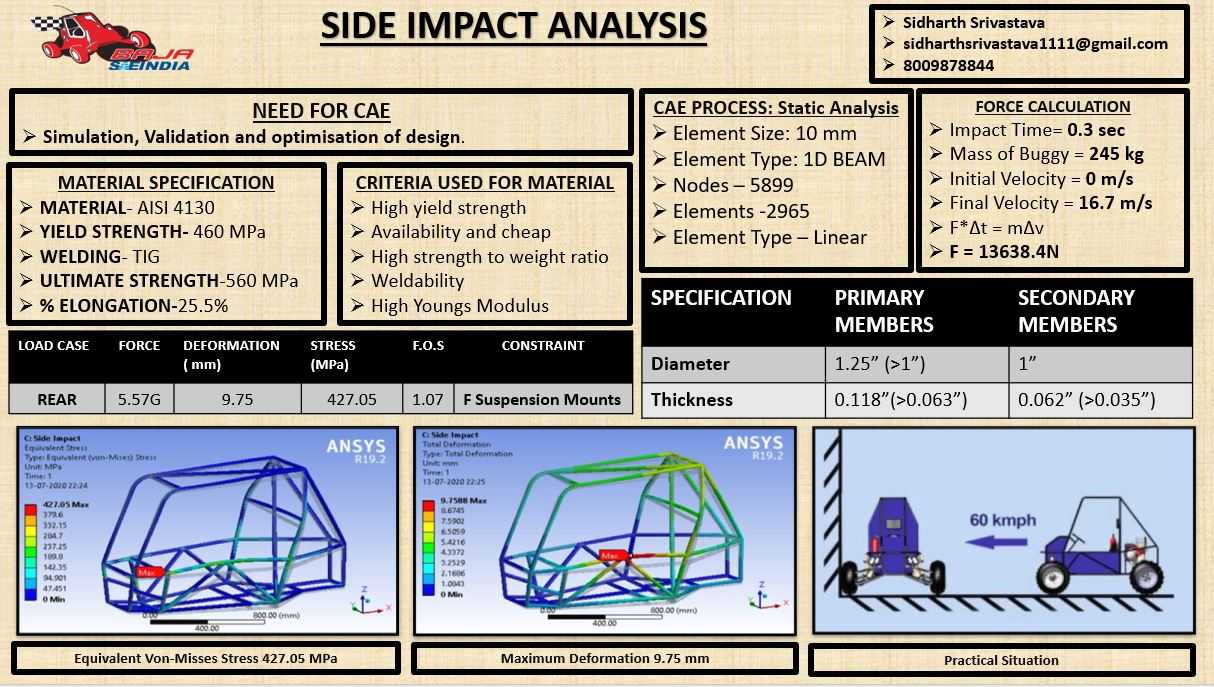

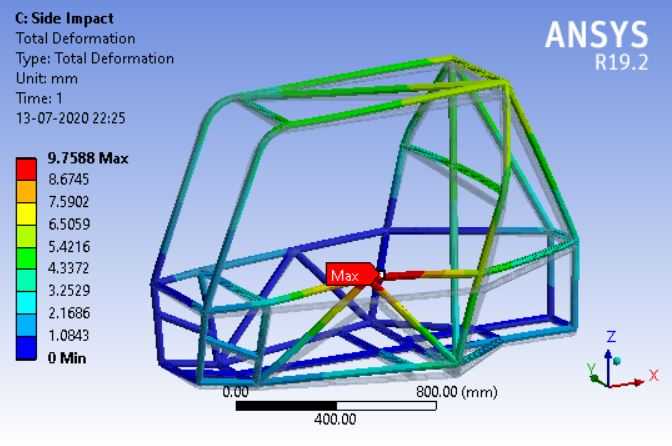

　　不会出现弯折处管壁过薄导致的强度薄弱点。在结构验证环节，针对侧向碰撞工况的仿真分析结果显示，结构最大变形位置出现在侧梁受载点，变形量处于安全范围内，不会侵入座舱安全区域，高应力区域主要集中在斜撑与主环的连接节点，这些位置在实际加工时会通过增加衬管、优化焊接工艺的方式进一步提升强度，确保整个防滚架在极端冲击工况下的结构完整性。对于巴哈赛车的开发而言，防滚架不仅是满足赛事参赛要求的必备构件，更是车手安全的最后一道防线，侧面防护结构的设计合理性直接决定了侧向事故中的防护效果，这款结构在设计过程中平衡了轻量化、强度、安装兼容性以及座舱空间需求，能够适配多数巴哈赛车的底盘安装接口，不需要对原有车架进行大规模改动就可以完成装配，侧围的管架排布也预留了车身覆盖件的安装点位，方便后续车身外板的固定安装。
