巴哈赛车防滚架正面碰撞形变分析模型

　　在越野赛事装备的结构开发环节，防滚架作为承载车手生存空间的核心安全构件，其正面碰撞工况下的力学表现直接决定整车安全冗余是否达标。巴哈赛事的参赛车辆需要在非铺装路面完成高速冲刺、飞坡落地、障碍穿越等极限动作，正面碰撞的发生场景往往伴随硬质障碍物的瞬时冲击，这就要求防滚架在碰撞过程中既要通过可控的塑性形变吸收冲击能量，又要保证乘员舱的核心边界不发生侵入性形变，避免车手生存空间被挤压。从本次的分析模型来看，整个防滚架采用空间桁架式结构布局，所有杆件通过焊接节点形成连续的传力路径，在正面碰撞的受力方向上，前部的斜向支撑与主环结构形成了多组三角形稳定结构，能够将正面传来的冲击载荷快速分流到侧围、底部纵梁以及后部的支撑结构上，

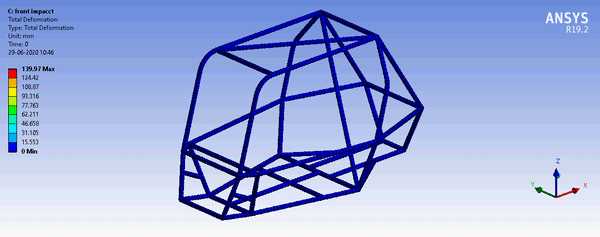

　　避免局部应力集中导致的结构瞬时失效。在实际的设计落地过程中，防滚架的外形尺寸需要严格匹配赛事规则的座舱空间要求，前部防撞结构的最外端要突出车手腿部位置至少200mm的吸能行程，主环的顶部高度要高于车手头盔顶部至少100mm，侧围的杆件边界要超出车手肩部外侧50mm以上，所有安装点都要与车架的主纵梁采用抱焊加衬板的连接方式，避免碰撞过程中连接节点先于杆件失效。从碰撞形变的仿真结果可以观察到，正面碰撞发生时，前部的吸能段首先发生渐进式的弯折形变，将初始冲击的峰值力降低30%以上，随后载荷传递到主环前斜撑位置，这部分杆件采用更高规格的管材规格，形变控制在弹性形变区间内，保证座舱的前部边界不会向车手方向侵入。

　　设计过程中需要反复调整不同位置杆件的壁厚与管径参数，前部吸能区采用壁厚2mm的薄壁管材，在保证吸能效率的同时控制整体重量，主环以及侧向支撑结构采用壁厚2.5mm的高强度管材，确保核心生存空间的结构刚度。不同于普通民用车辆的车身结构，巴哈赛车的防滚架既是安全结构也是整车的主承载结构，发动机、悬架、座椅等核心部件都直接安装在防滚架的对应节点上，这就要求在碰撞分析之外，还要兼顾正常行驶工况下的结构刚度，避免车架出现过度的扭转形变影响操控表现。在正面碰撞的仿真边界设置上，模型约束了后部车架的所有自由度，在前端施加对应整车整备质量以50km/h速度撞击刚性墙的载荷工况，提取整个碰撞过程中的结构形变云图、应力分布数据以及加速度传递曲线，

　　验证每个节点的受力都在材料的许用应力范围内，同时传递到车手座椅位置的加速度峰值满足赛事安全标准的要求。实际装车验证阶段，会通过实车碰撞试验采集关键位置的应变数据，与仿真结果进行对标，修正仿真模型中的材料参数与焊接节点刚度设置，确保后续的结构优化能够精准对应实际工况的受力表现。整个防滚架的杆件排布还需要考虑车手进出座舱的操作空间，前部的斜撑位置不能遮挡车手的上下车路径，顶部的横梁位置要预留头盔的活动空间，侧围的杆件位置要适配安全带的安装角度，保证多点式安全带能够在碰撞时正确约束车手的身体姿态，避免出现额外的伤害风险。
