巴哈赛车防滚保护架结构设计

　　巴哈赛事中，防滚保护架是整车安全结构的核心承载部件，直接关系到车手在车辆翻滚、侧面碰撞、正面撞击等极端工况下的生存空间完整性，这款防滚架的设计完全围绕巴哈赛事的规则边界展开，所有管件的排布、节点的连接位置都严格对应赛事规则中对驾驶舱生存空间的硬性要求，避免出现结构侵入车手活动区域的风险。从实际应用场景来看，这类防滚架不仅要满足静态下的结构强度要求，还要承受越野赛道中连续颠簸带来的交变载荷，以及突发碰撞瞬间的冲击能量吸收需求，设计过程中首先要划定的就是安装边界：防滚架底部的连接点位必须和巴哈赛车的主车架纵梁、横梁安装位完全匹配，底部支撑脚的开孔位置要对应车架上的预装焊接螺母，不需要额外在主车架上打孔破坏原有结构，整体安装完成后，

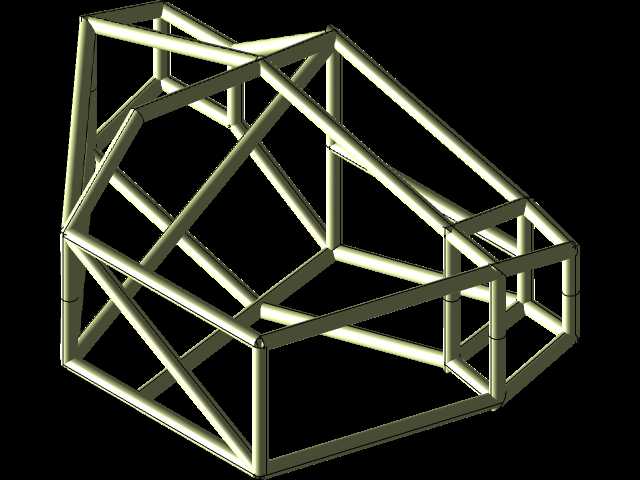

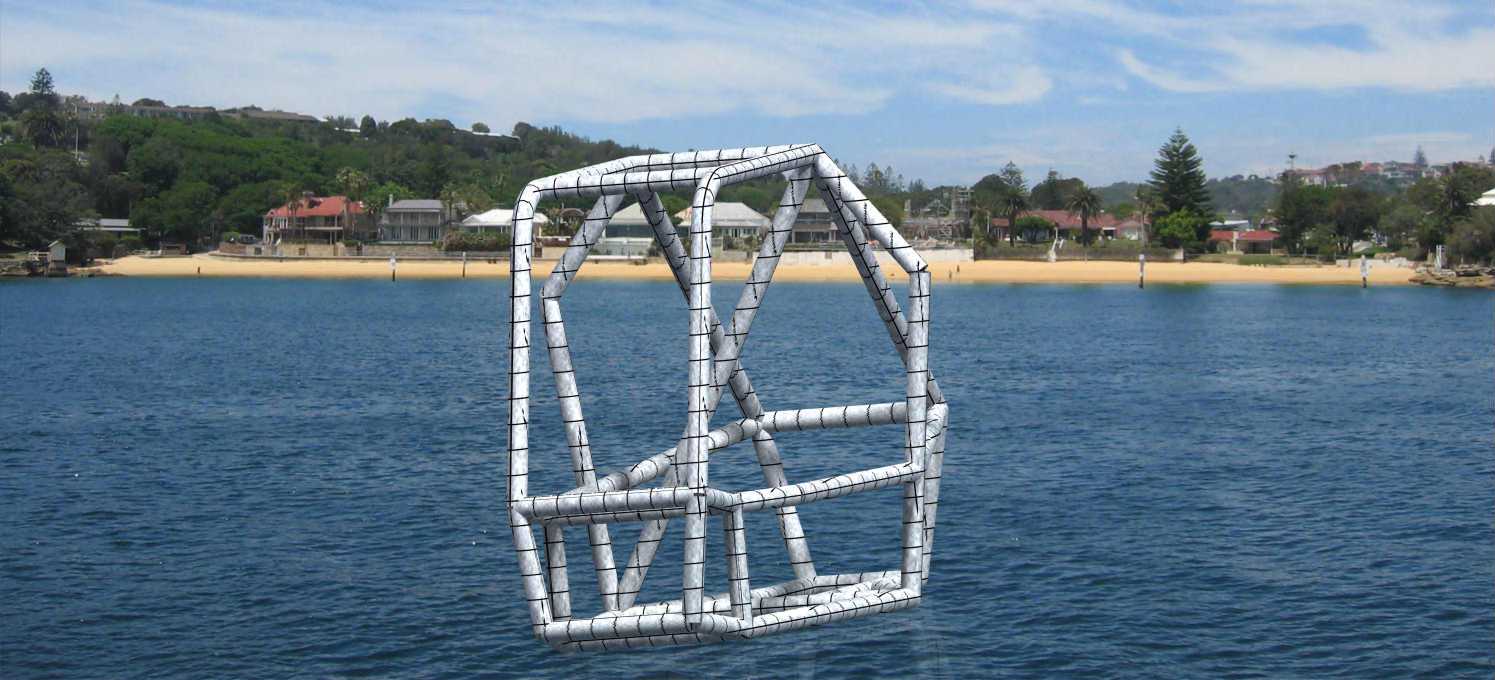

　　防滚架的顶部最高点要满足赛事规则中对车手头盔与防滚架顶部最小垂直距离的要求，侧面横向管件的位置要对应车手肩部、髋部的侧向防护区域，在车辆发生侧面碰撞时，侧向管件能先于驾驶舱接触外部障碍物，将冲击力分散到整个架体结构上，避免局部受力变形侵入生存空间。从结构设计思路来看，这款防滚架采用空间桁架式结构，所有主承力管件都沿冲击载荷的传递路径排布，正面碰撞时的冲击力会从前部连接点沿斜向支撑管传递到顶部主环、后部斜撑，最终分散到底部车架的多个连接点位，避免单点应力集中导致结构断裂；翻滚工况下，顶部主环的闭合环形结构能承受垂直方向的冲击载荷，配合前后方向的斜向支撑形成稳定的三角承力结构，防止顶部受压塌陷。

　　管件之间的连接节点全部采用相贯线切口配合焊接的方式，建模过程中已经预留了标准的焊接坡口间隙，不需要现场二次修配管件切口，所有相贯线的贴合精度能满足焊接工艺要求，避免出现虚焊、焊缝间隙过大的问题。从功能特性上看，这款防滚架在保证结构强度的前提下，尽可能优化了管件排布，减少了不必要的冗余管件，在控制整体重量的同时，架体上预留了安全带安装点、赛车座椅安装固定点、灭火装置安装位、车手头部防护装置的安装支座，不需要后期在防滚架上额外焊接支架，避免二次焊接带来的应力集中问题。防滚架的前部开口位置完全对应赛车的前部驾驶舱进入空间，不会影响车手上下车，侧面的横向支撑管位置避开了车手手臂的操作区域，不会干扰方向盘操作、换挡动作，

　　后部的斜撑结构预留了油箱、散热系统的安装空间，不会和其他车载部件发生装配干涉。实际装车验证中，这类桁架式防滚架的抗扭刚度能满足越野赛事的高强度使用需求，在连续飞坡落地的冲击下，架体不会出现永久变形，碰撞发生时，管件的变形模式为可控的渐进式溃缩，能吸收大部分冲击能量，同时保持驾驶舱的结构完整性，不会出现管件断裂刺入驾驶舱的风险。建模过程中所有管件的中心线都经过空间位置校核，相邻管件之间的夹角都满足焊接工艺的最小角度要求，避免出现过小夹角导致的焊接操作空间不足、焊缝强度不达标的问题，底部连接点的加强板结构也和主车架的加强结构对应，能将架体承受的载荷均匀传递到主车架上，避免连接点局部应力过大导致车架撕裂。
