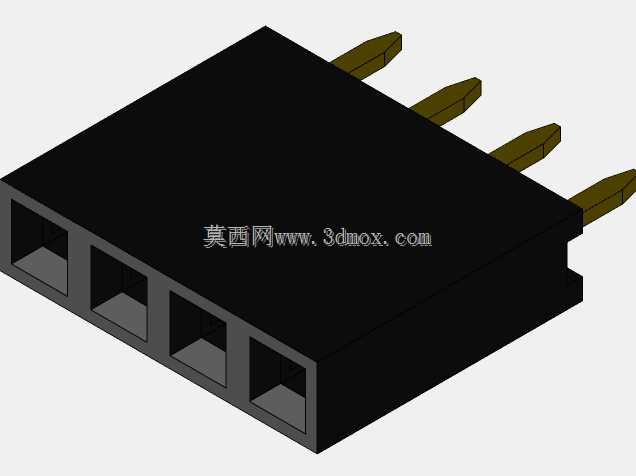

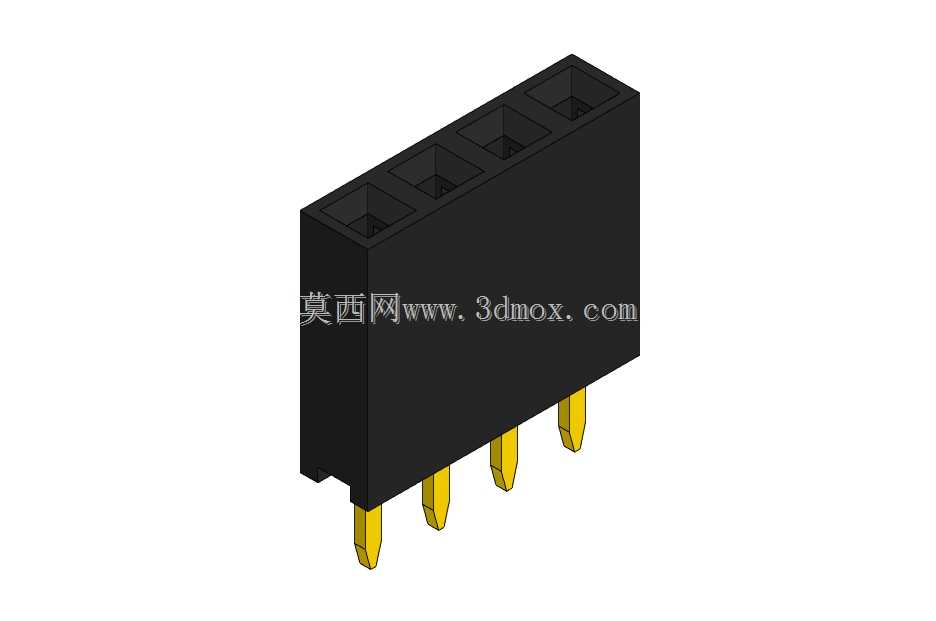

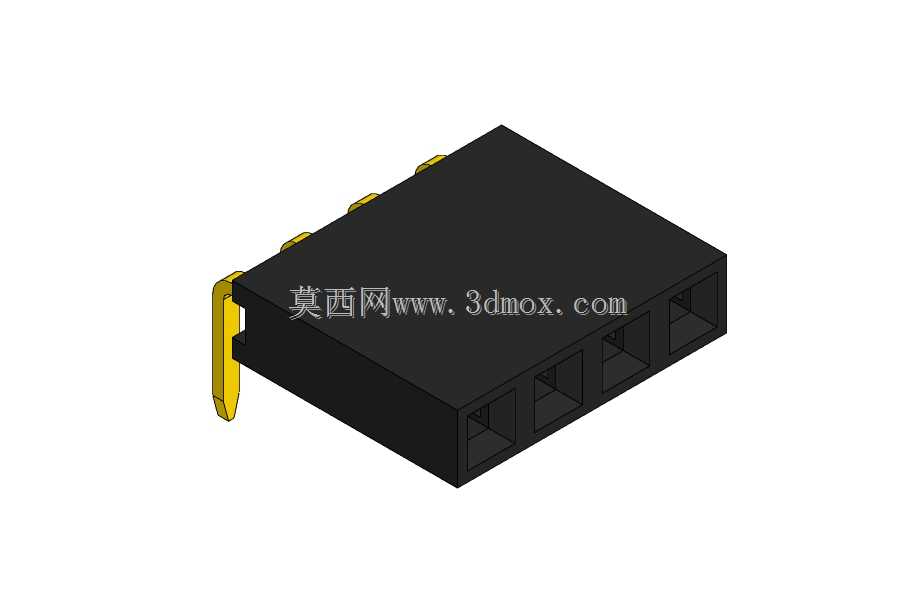

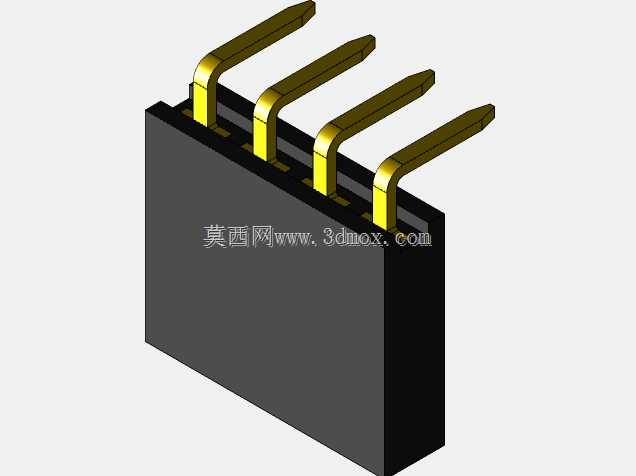

2.54mm间距单排直插PBS连接器

板级互联场景里，排针排母的虚焊、插针偏斜、塑壳开裂是量产返修里占比最高的三类问题，这款单排直插PBS连接器的结构细节，刚好对应了这些加工端的实际痛点。塑壳的插孔内壁做了0.08mm的微凸卡点，不是光滑直孔，插针压入后不会因为波峰焊的高温热胀出现退针，卡点位置避开了焊盘爬锡的区域，不会因为焊锡渗入插孔导致接触电阻超标。插针的根部做了阶梯式的限位台，压入塑壳后台阶面和塑壳底面齐平，过波峰焊时焊锡不会顺着插针缝隙爬到塑壳内部，避免相邻引脚之间的锡珠短路。插针的焊脚端做了15度的斜切收尖，不是平切端面，自动插件机的吸嘴抓取对位时，斜切面能引导插针顺利穿过PCB的安装孔，哪怕孔位有±0.05mm的公差偏移也不会卡滞，大幅降低插件机的抛料率。塑壳的四个边角做了0.2mm的圆角过渡，不是直角锐边，注塑脱模时不会出现边角缺料的毛边，SMT贴装吸嘴抓取时也不会因为锐边刮伤吸嘴的硅胶层，延长吸嘴的更换周期。插针的镀金层厚度控制在0.76μm，刚好满足工业级产品的盐雾测试要求，不会因为镀金层过薄导致接触氧化，也不会因为镀金层过厚增加不必要的物料成本，插针的基材选用黄铜镀镍打底，镍层厚度1.2μm，能阻断金层和铜基材的金属扩散，避免长期使用后接触电阻升高。塑壳选用高温尼龙材质，耐温达到260℃，过无铅波峰焊时不会出现塑壳变形、插孔移位的问题，塑壳的表面做了哑光磨砂处理，不会在自动化视觉检测时出现反光误判，视觉系统能准确识别插孔位置和插针伸出长度。相邻引脚之间的绝缘壁厚做到0.3mm，能承受500V的交流耐压测试，不会出现高压击穿的问题，塑壳的顶部插孔边缘做了0.1mm的倒角，用户外接排针对插时能顺利导入，不会因为插孔边缘的毛刺导致插针顶弯。
