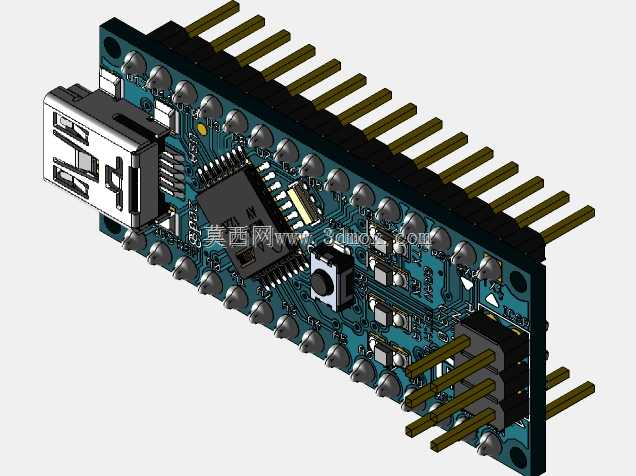

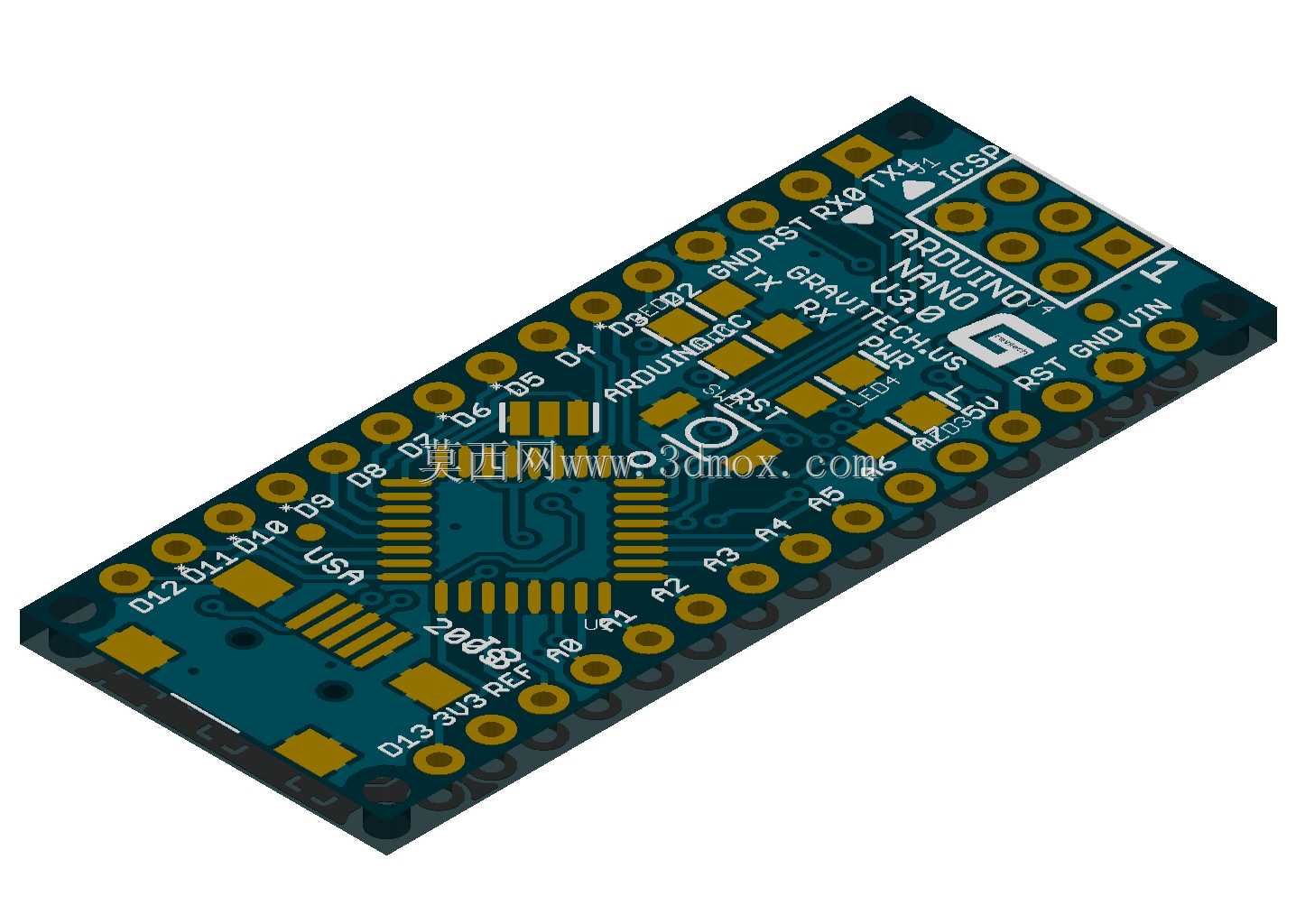

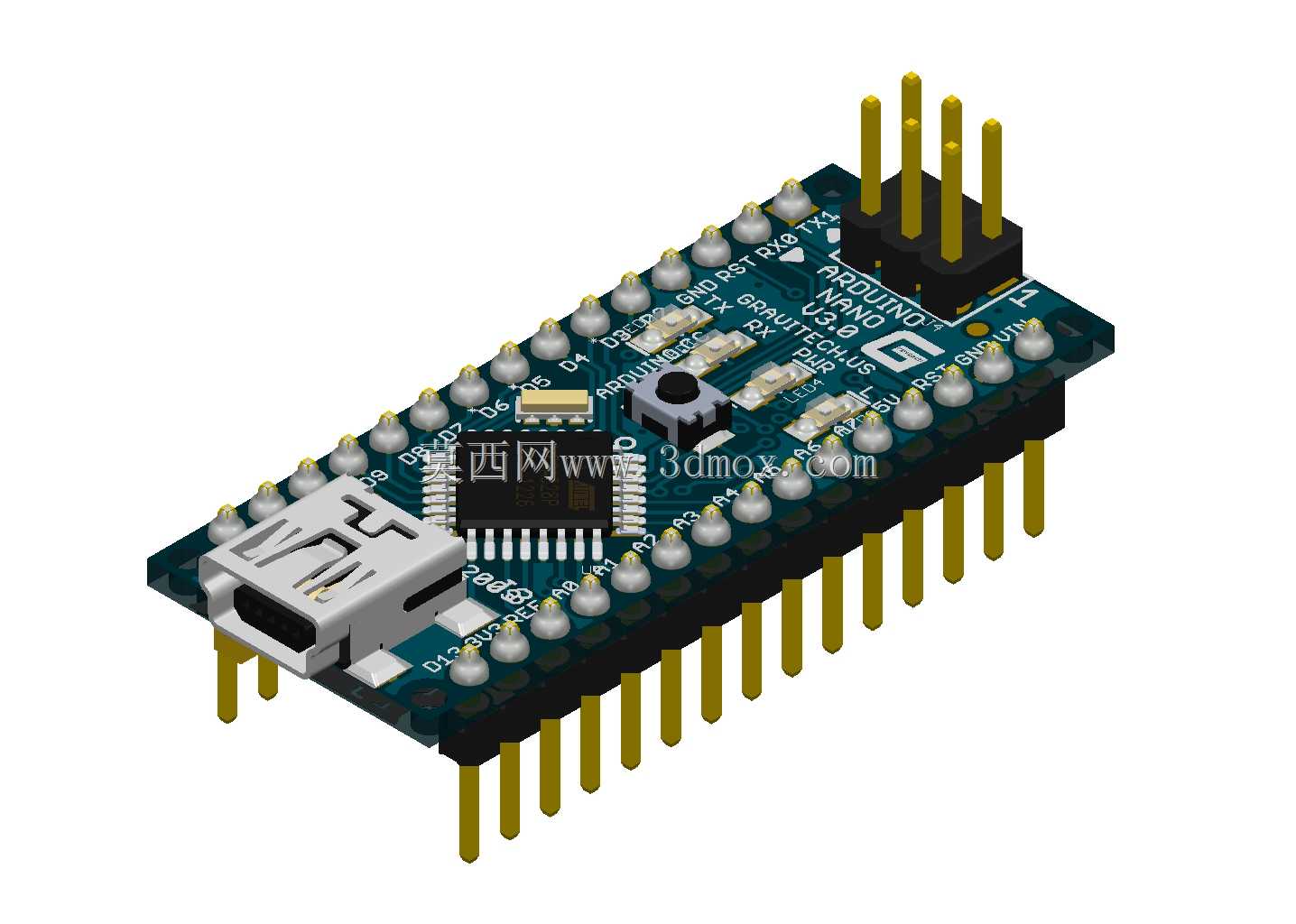

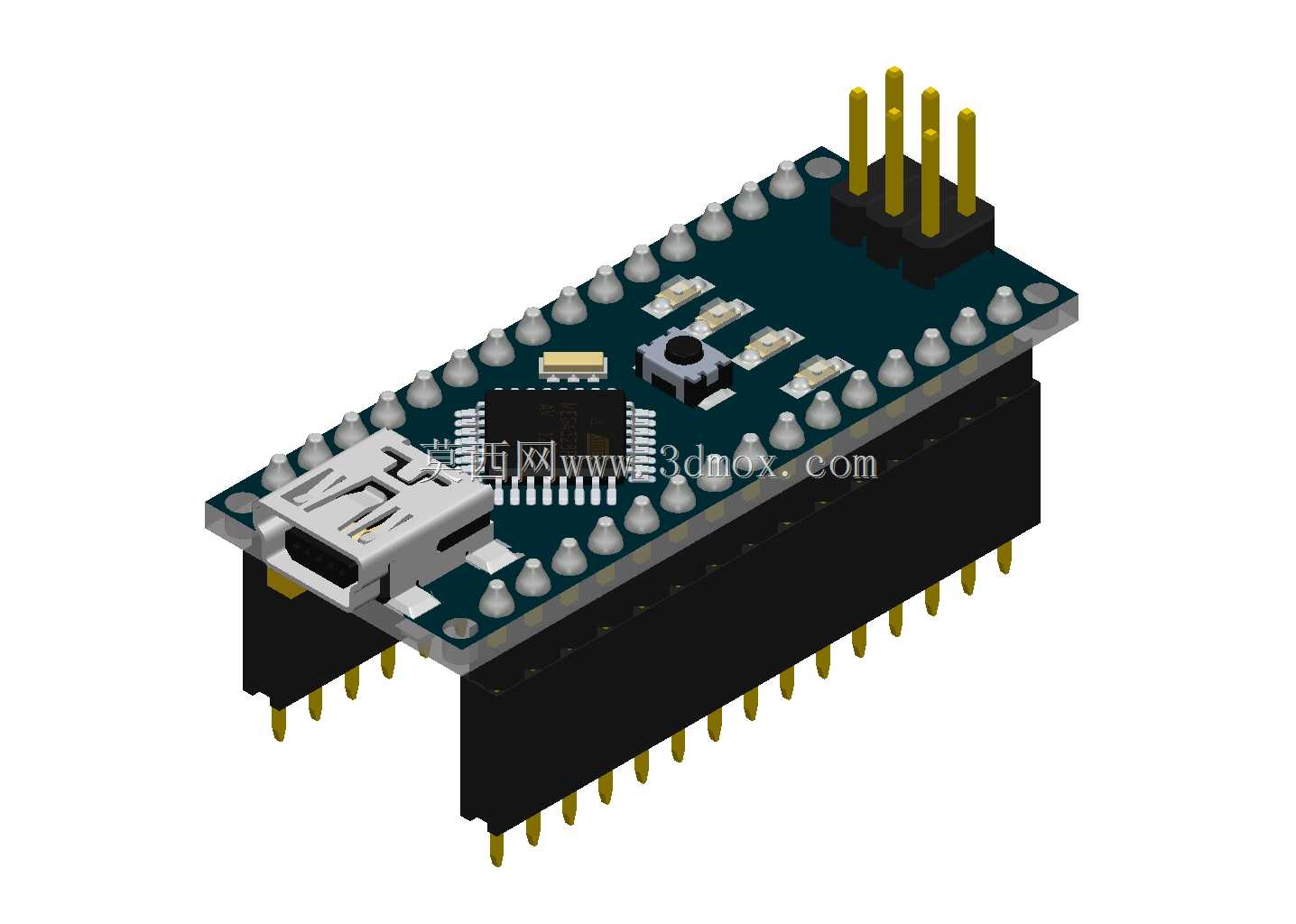

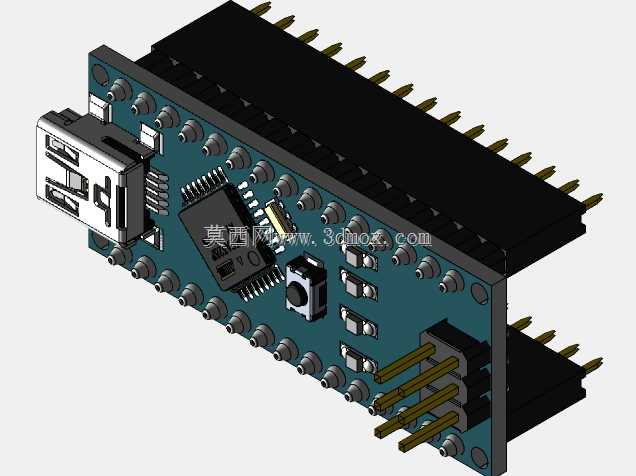

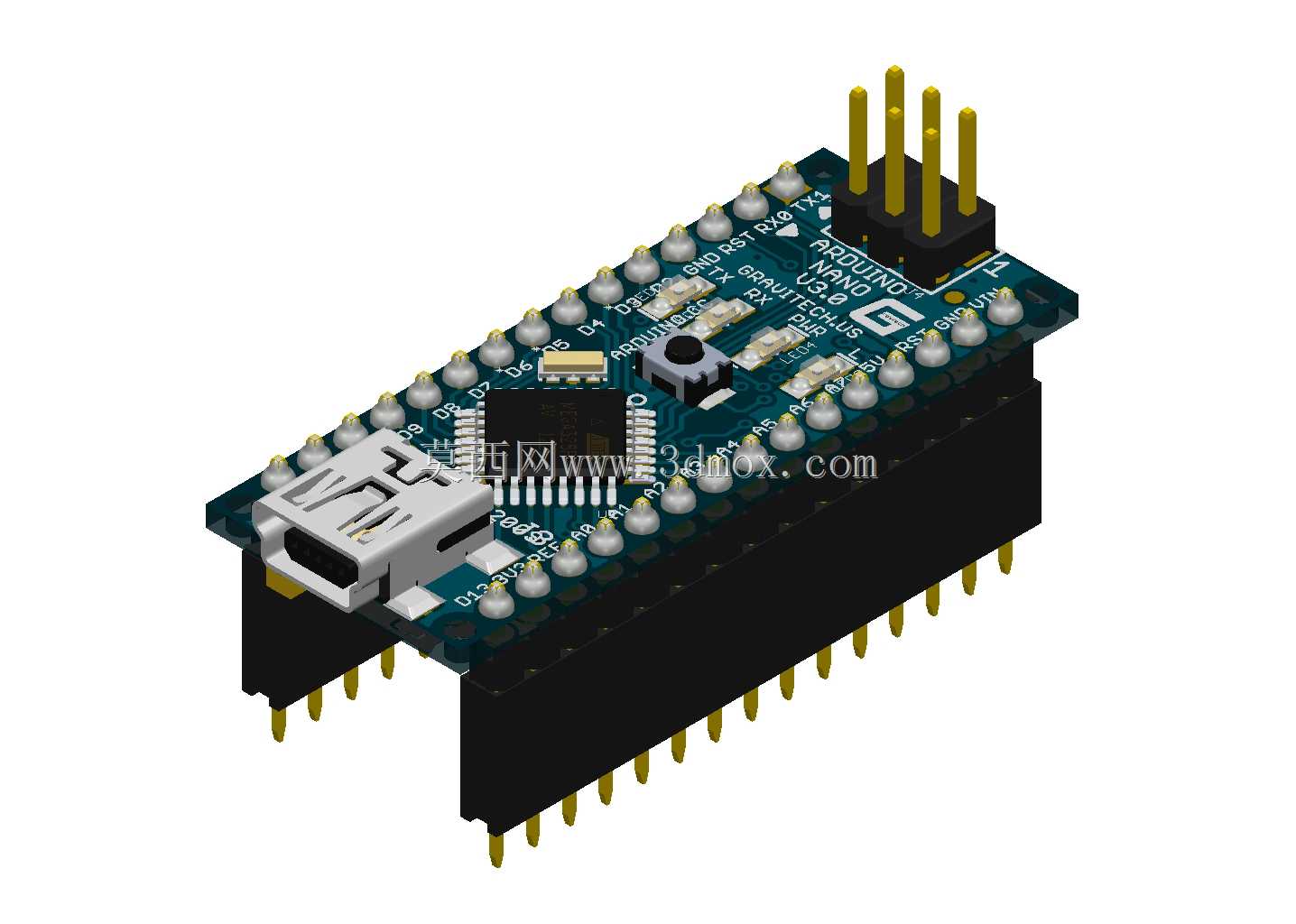

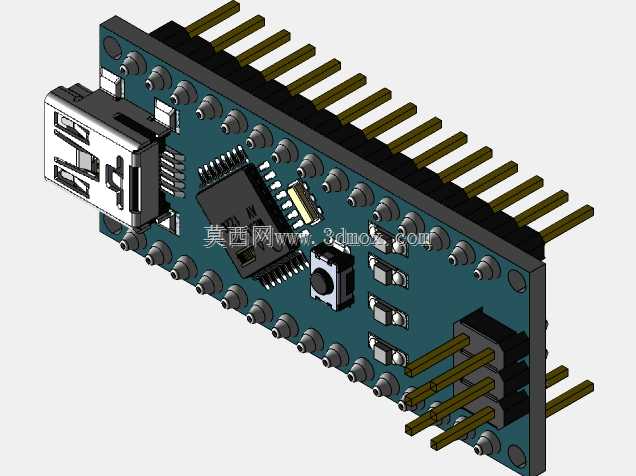

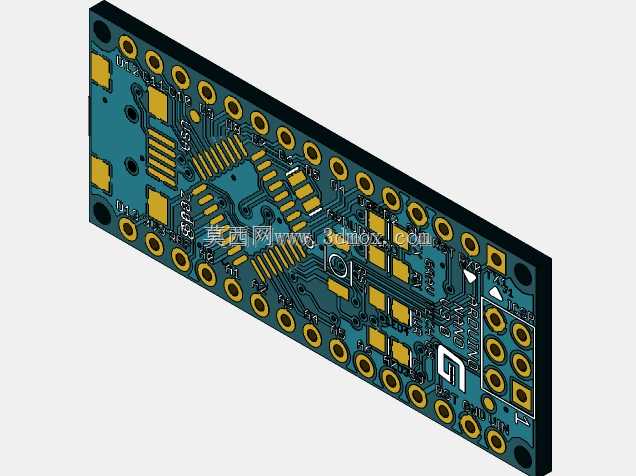

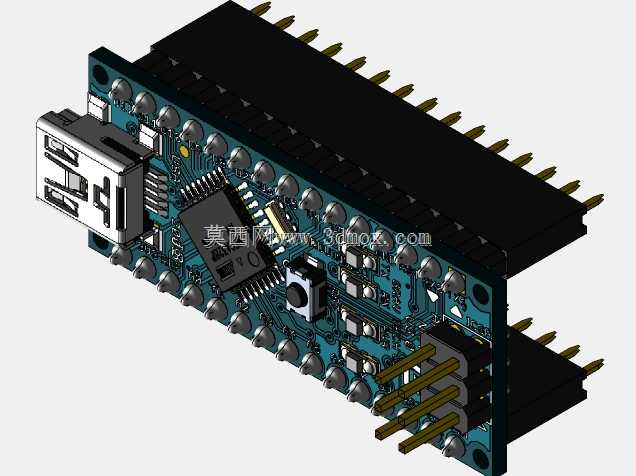

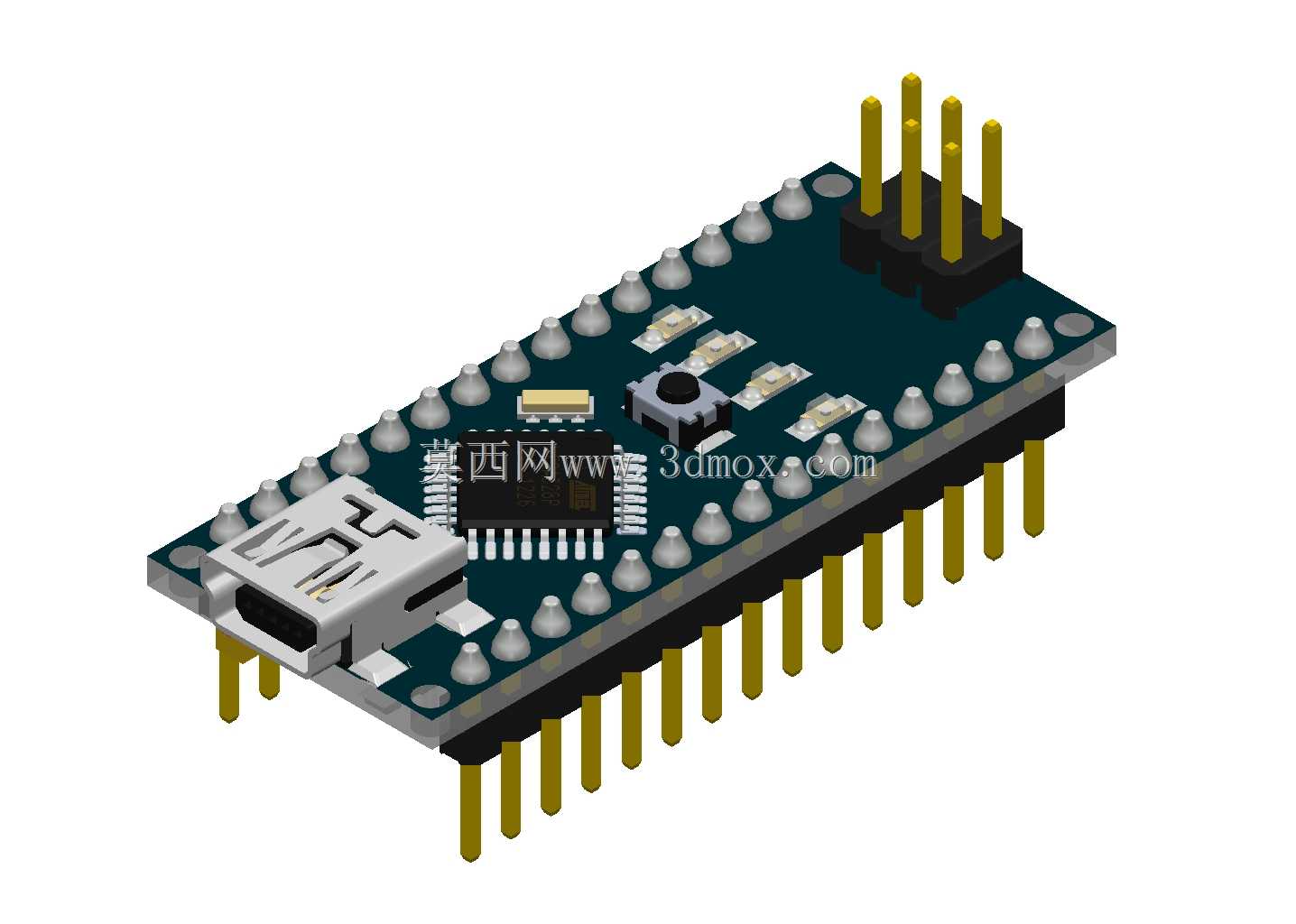

Arduino Nano开发板配PBS-15母座结构设计

嵌入式硬件小批量试制阶段，最容易被忽略的就是板对板堆叠的公差累积问题，很多开源方案直接套用公版排针间距，实际焊接后要么母座咬合过紧插拔损伤焊盘，要么间隙过大震动环境下出现接触瞬断。这套结构在排针与母座的配合段做了0.08mm的间隙预留，刚好抵消PCB制版时绿油厚度偏差、波峰焊带来的焊锡凸起量，哪怕是手工焊接的散板，也能实现顺滑插拔且无旷量。板载Mini USB接口的定位凸台比常规公版高0.2mm，外壳装配时不会出现接口歪斜顶壳的问题，接口周围的四个固定焊盘特意加大了15%的铜箔面积，频繁插拔数据线时不会把焊盘从基板上扯掉。顶部的四针排针座做了侧向限位凸筋，和下层母座插接时不会出现左右偏移，哪怕是堆叠三层扩展板，每一层的对位精度都能控制在0.1mm以内，不会出现排针歪针导致的短路隐患。PCB四角的圆角处理不是单纯的美观设计，R0.8的圆角刚好匹配常用的3D打印外壳卡槽，不用额外打磨就能卡入壳体，不会出现尖角刮擦绝缘层的问题。板上复位按键的键帽高度比周边贴片元件高1.2mm，手指按压时不会蹭到旁边的电容电阻，按键的触发行程做了适配，不会出现按压力度过小无响应、过大损伤弹片的问题。母座的塑封本体特意做了避位缺口，刚好躲开下层PCB上的贴片电容高度，堆叠时不会出现元件挤压顶起的问题，排针的镀金层厚度按工业级要求做了匹配，反复插拔五百次以上接触电阻依然稳定在5毫欧以内。电源引脚对应的排针做了加粗处理，过流能力比信号引脚高3A，带动大电流扩展模块时不会出现引脚发烫压降过大的问题，信号引脚的长度统一控制在3.5mm，插接后焊盘露出的长度刚好够补焊加固，不会出现引脚过长短路、过短接触不良的情况。
