多色双列直插矩形发光二极管结构

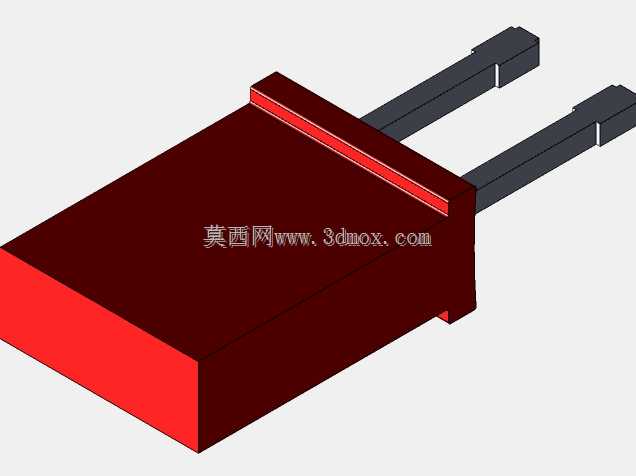

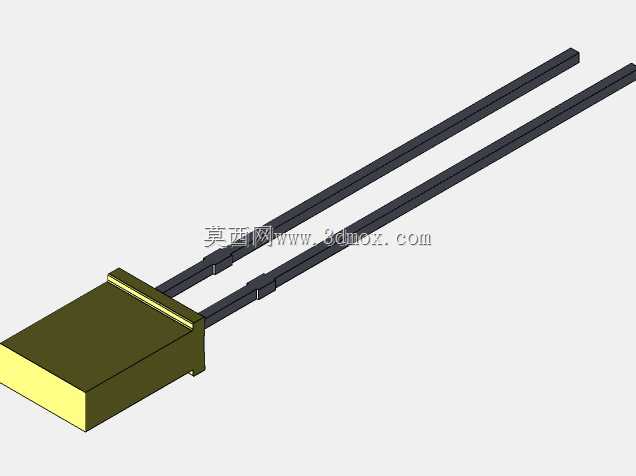

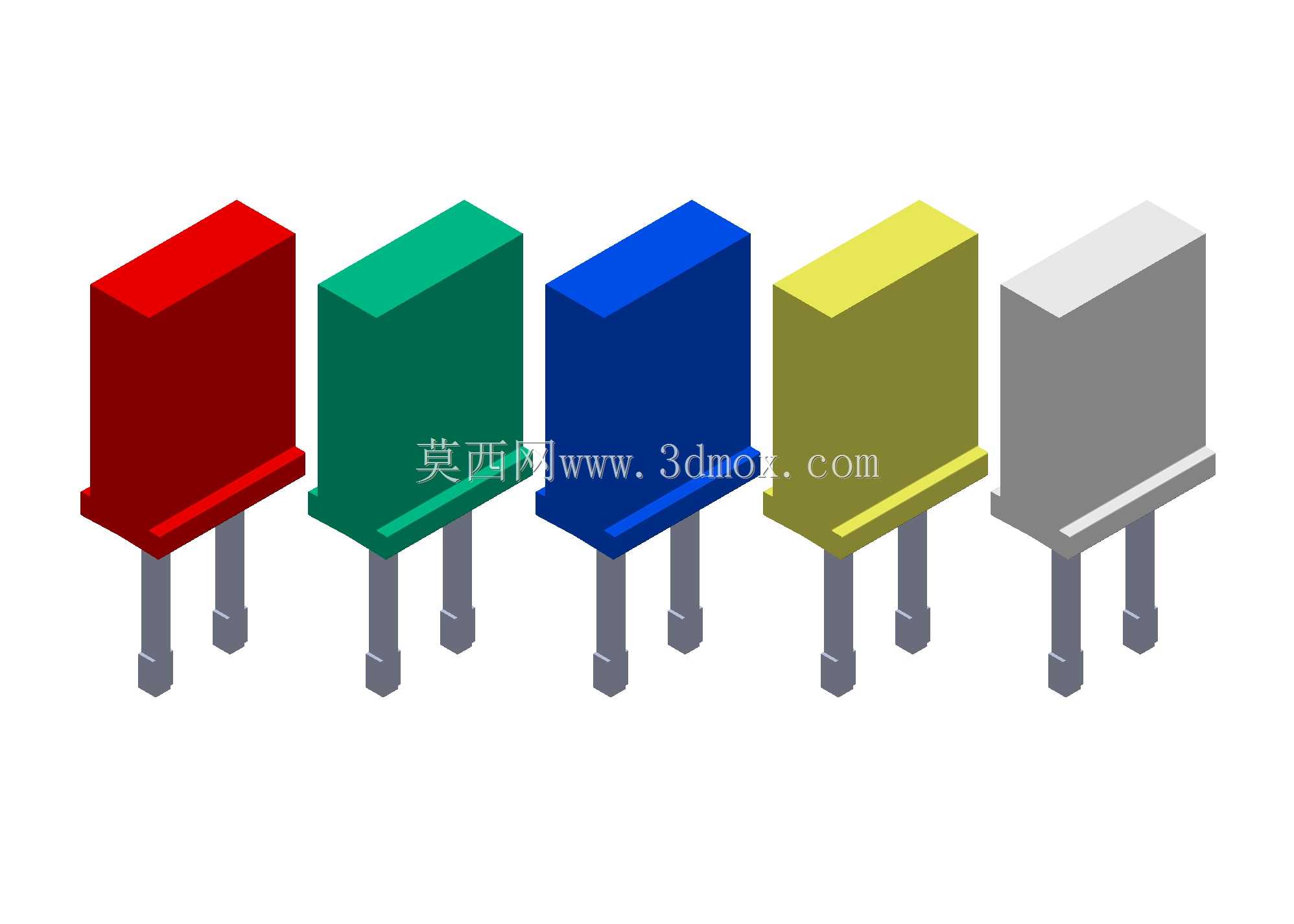

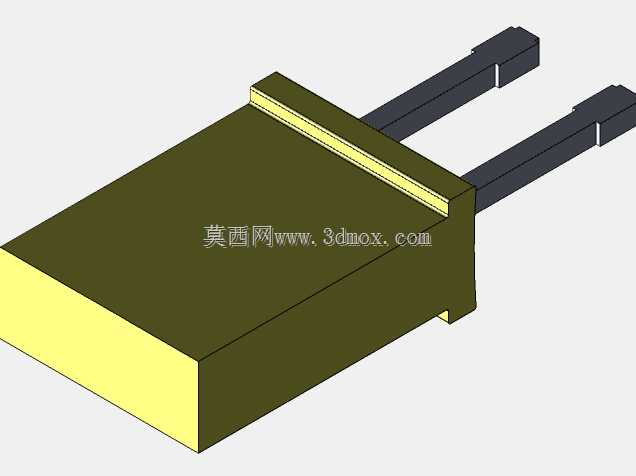

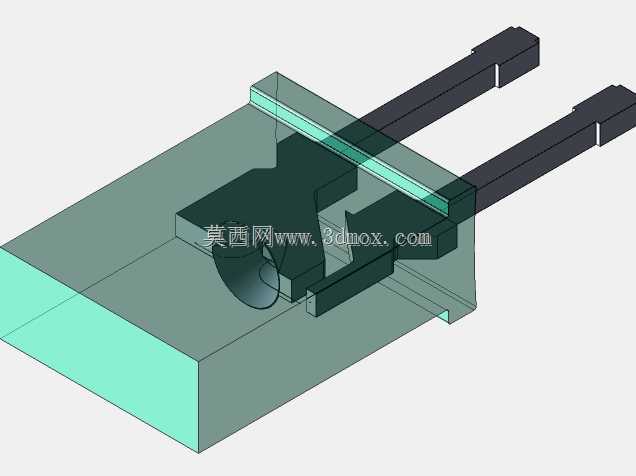

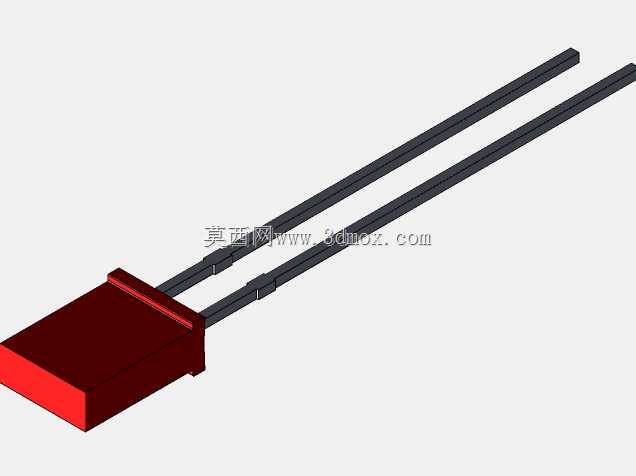

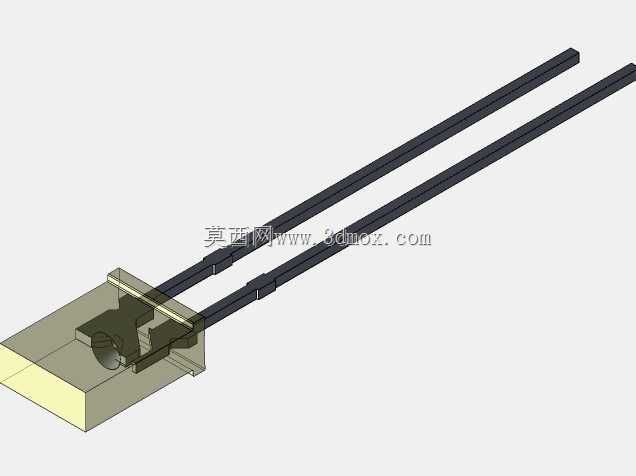

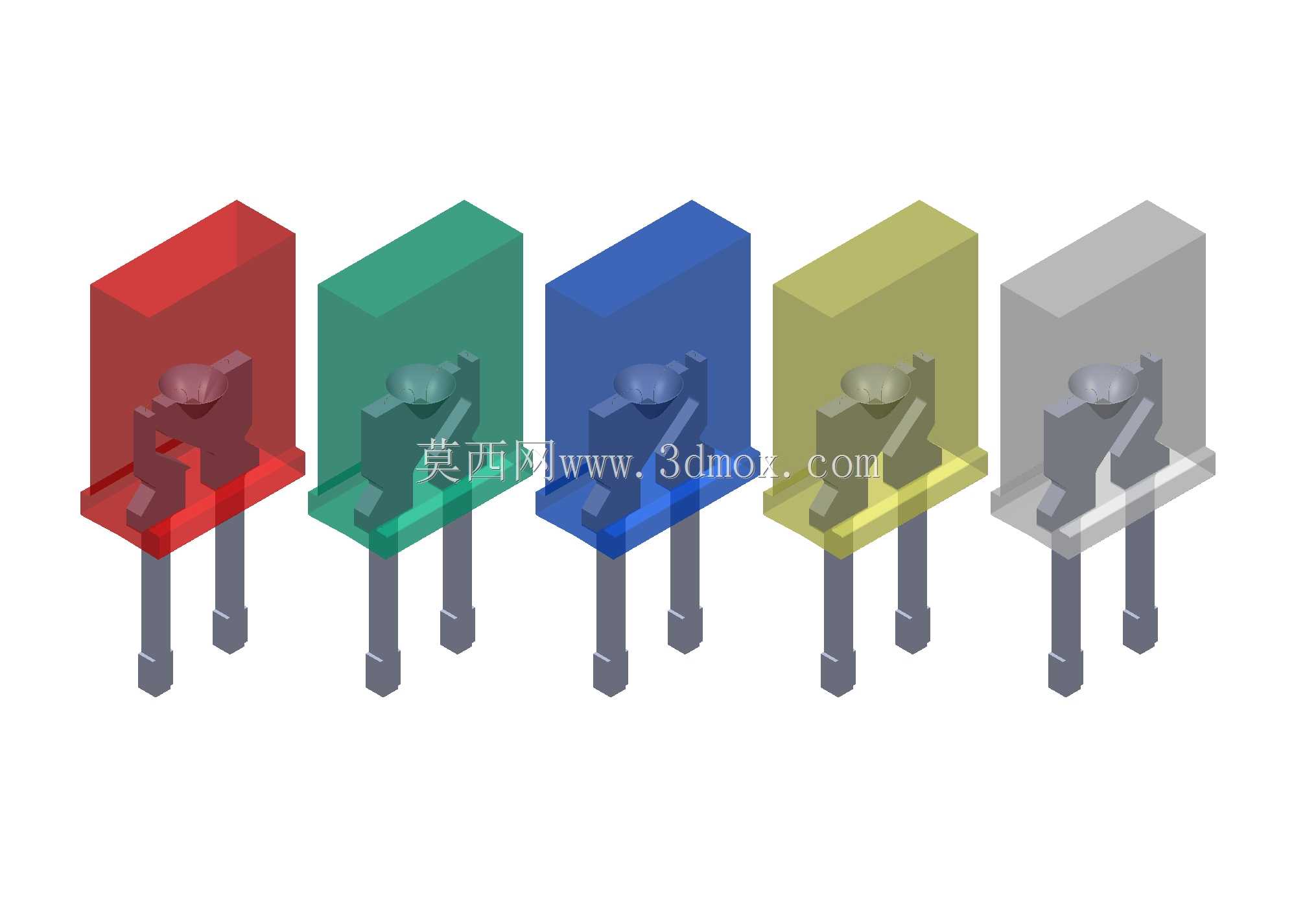

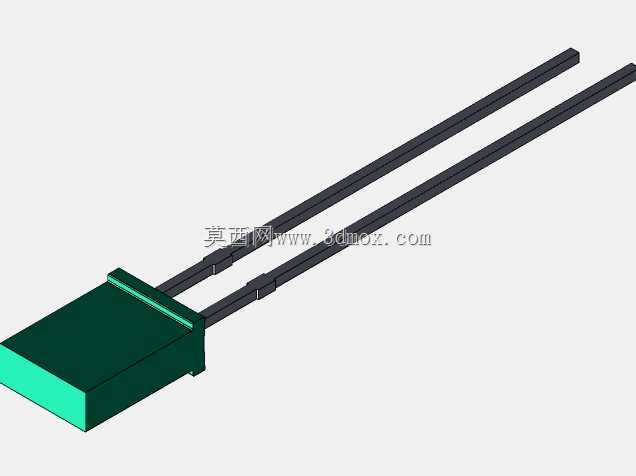

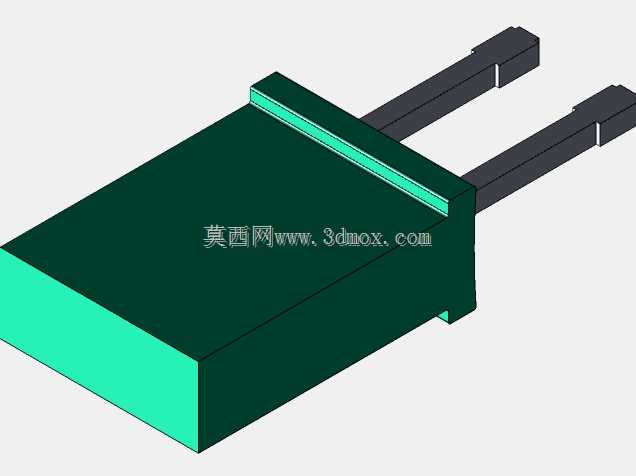

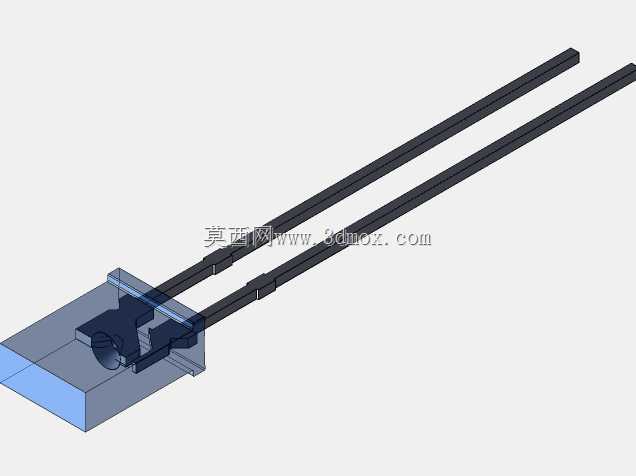

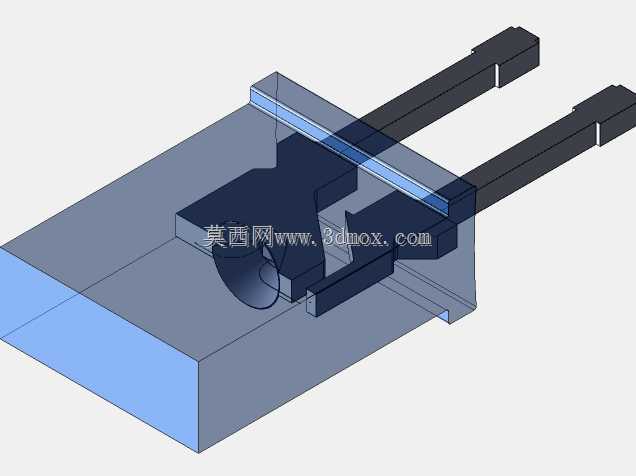

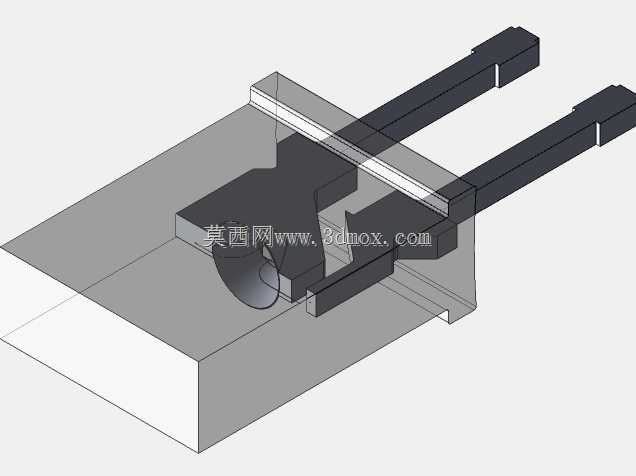

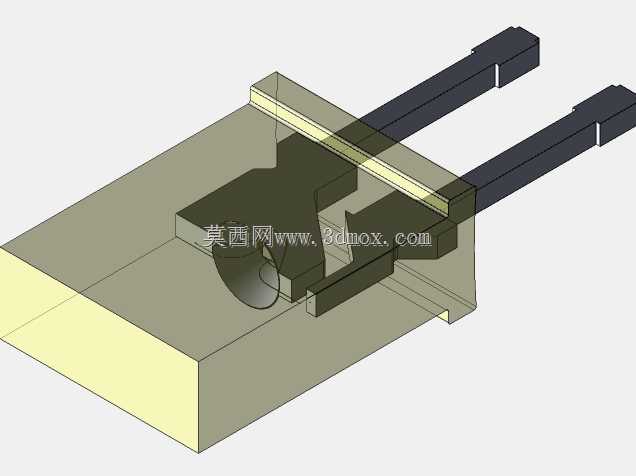

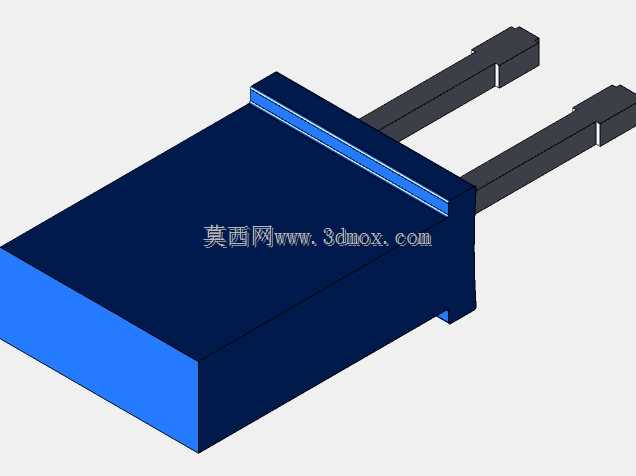

直插式LED在波峰焊工序里最常出现的失效点，就是引脚共面度偏差导致的虚焊，以及封装胶体与引脚结合处的应力开裂。这款2×5mm规格的矩形直插LED，在引脚根部做了微凸的限位台阶，刚好能卡在PCB焊盘的开孔边缘，贴装时不需要额外治具就能保证胶体底面和板面的间距稳定在0.2mm，既避免焊锡爬到胶体侧面污染出光面，也给焊锡冷却时的热胀冷缩留足了形变空间，不会把胶体和引脚的结合面扯出缝隙。不同颜色的LED封装胶体透光率差异很大，这款模型把红、绿、蓝、黄、透明五种常用色的胶体厚度做了细微区分，红色胶体本身透光率高，壁厚比蓝色款薄0.15mm，出光角度刚好控制在120度，不需要额外加扩散帽就能满足面板指示灯的匀光要求，透明款的胶体内部做了微磨砂的扩散层建模，能还原出实装时柔光不刺眼的出光效果。引脚的弯折位置做了圆弧过渡处理，没有尖锐的直角，手工焊接时反复弯折也不容易出现金属疲劳断裂，引脚的截面尺寸严格匹配标准2.54mm排距的焊盘孔径，插装时不需要修正引脚就能顺畅穿过PCB，批量生产时能大幅减少插件工位的调整时间。胶体的矩形外形没有做多余的倒角，贴片机吸嘴拾取时接触面平整，不会出现吸偏掉件的情况，侧面的分型线位置做了内凹处理，合模产生的飞边不会突出到胶体外侧，组装时不会和面板的开孔发生干涉。
