桌面级Root3数控雕刻机结构设计

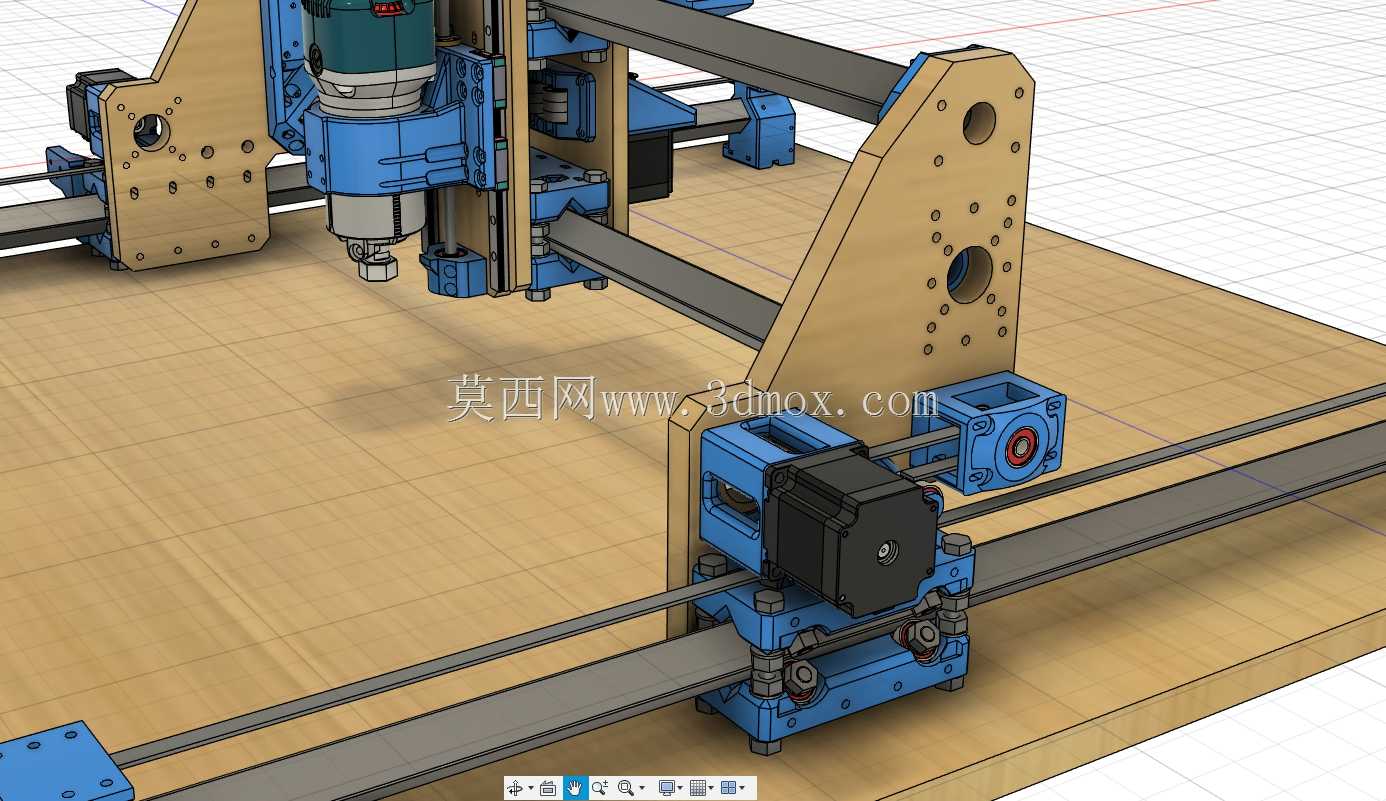

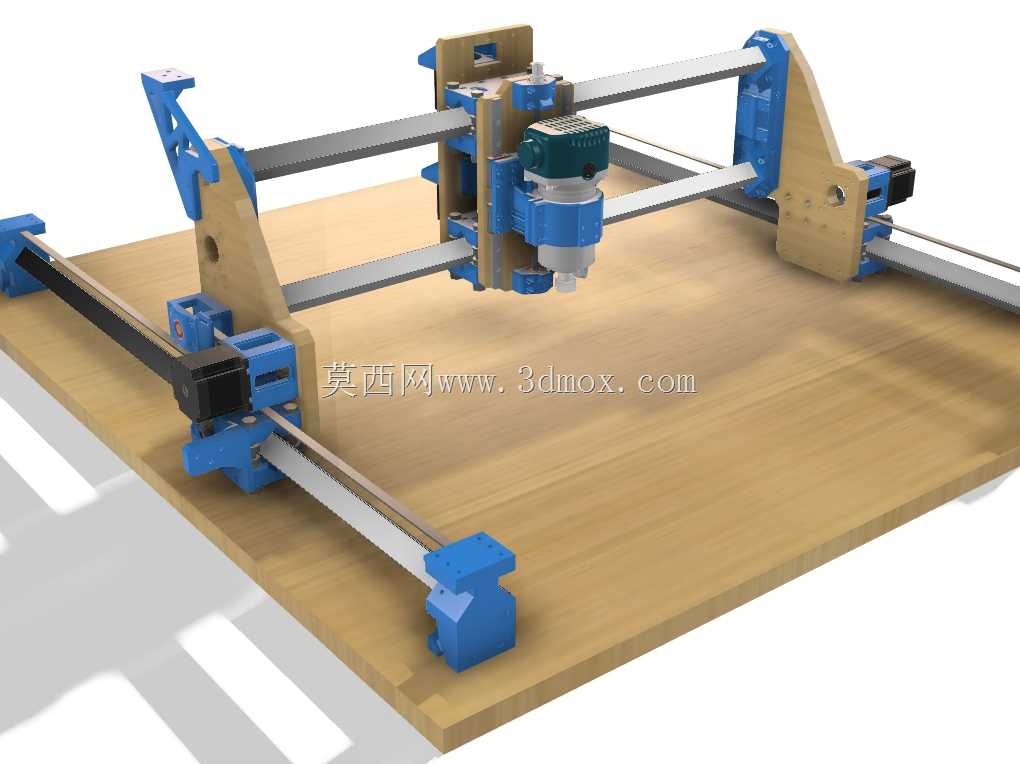

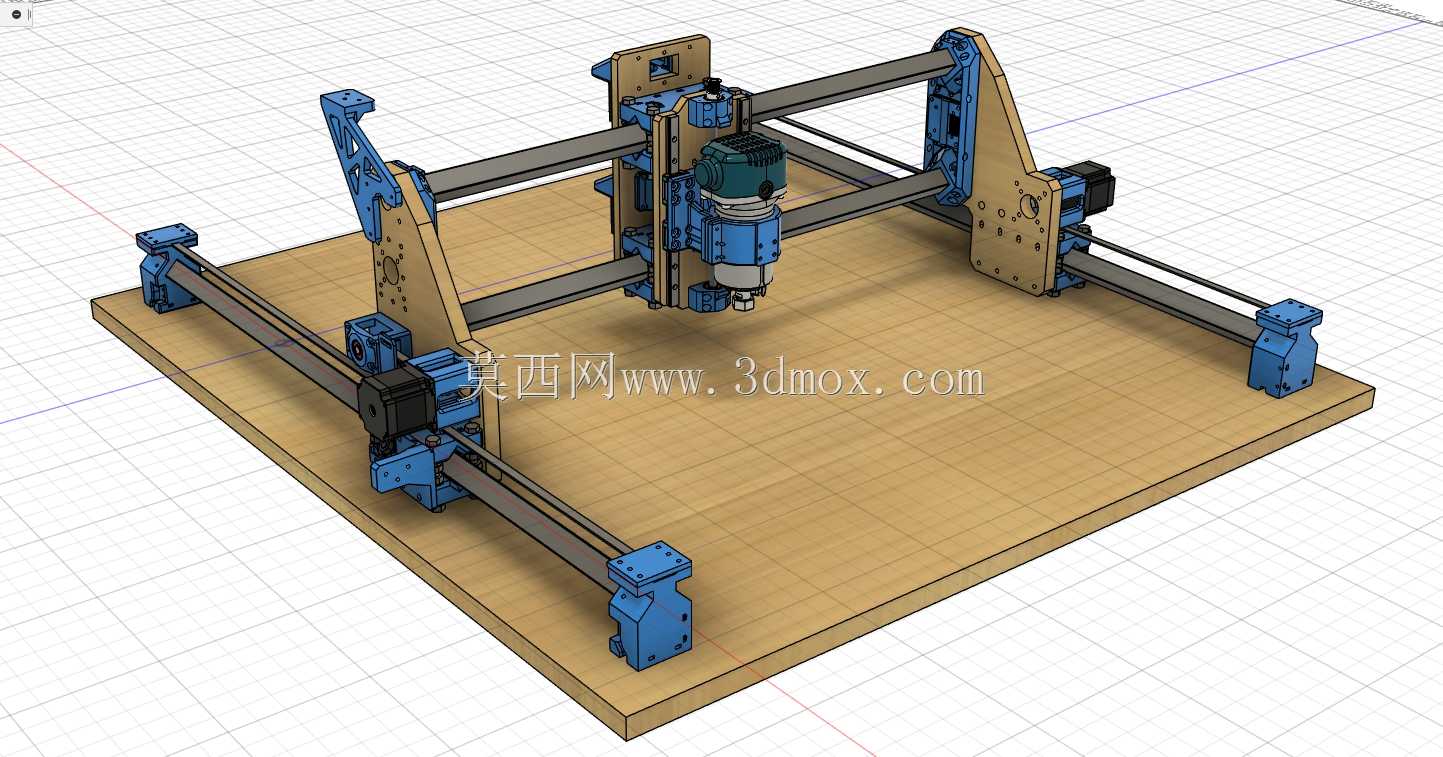

桌面级数控设备落地最容易踩的坑，就是光轴导轨的平行度公差失控，一旦两侧龙门支撑座的安装基面存在0.1mm以上的高度差，X轴运动时就会出现卡顿、丢步，长期运行还会加剧直线轴承的磨损，直接缩短设备使用寿命。这套Root 3 CNC的结构设计刚好把这类隐患做了前置消解，两侧的蓝色支撑座采用一体化成型的安装基准面，光轴固定孔位的同轴度在设计阶段就做了公差约束，不需要后期靠人工打磨垫片来调整平行度，普通爱好者用常规密度板做机台底座就能直接装配，不用额外上铣床加工基准面。

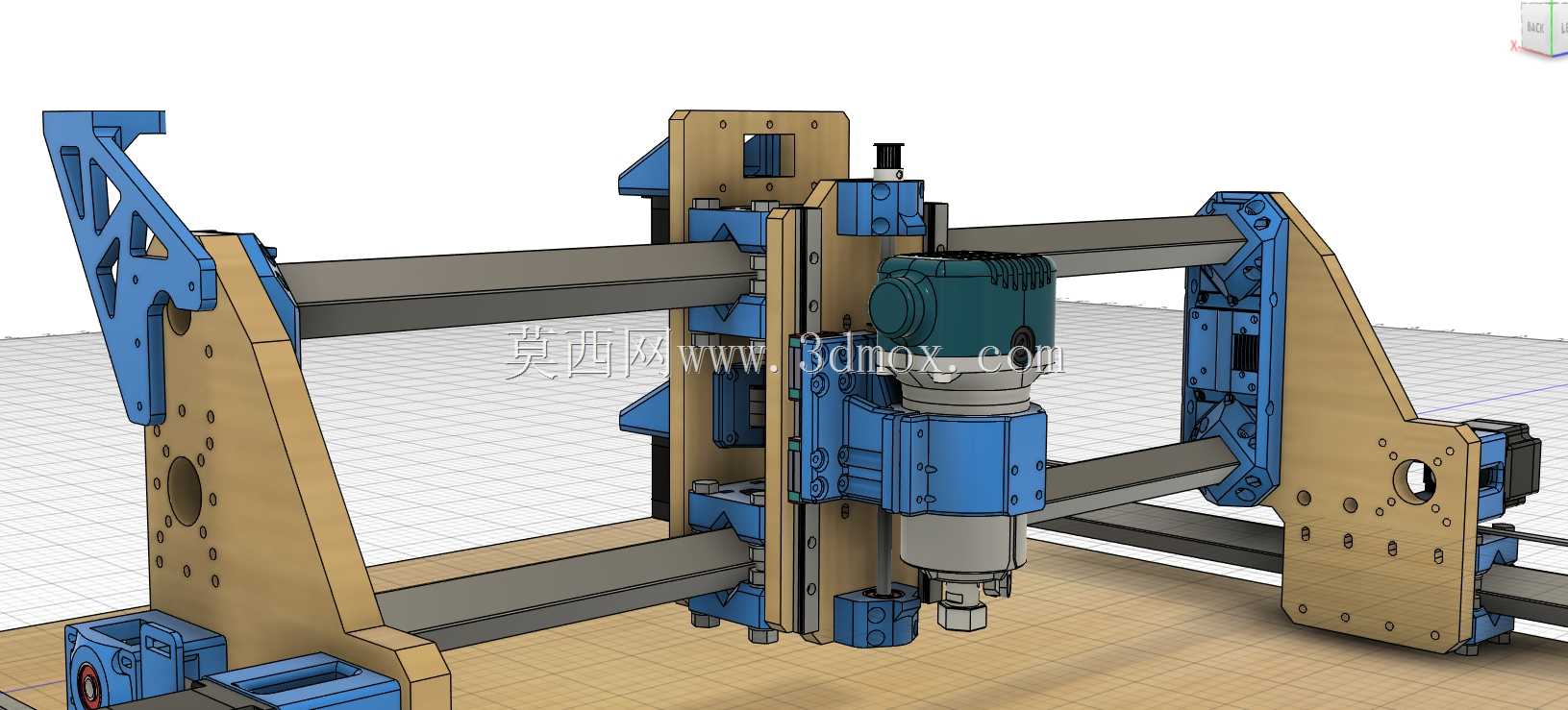

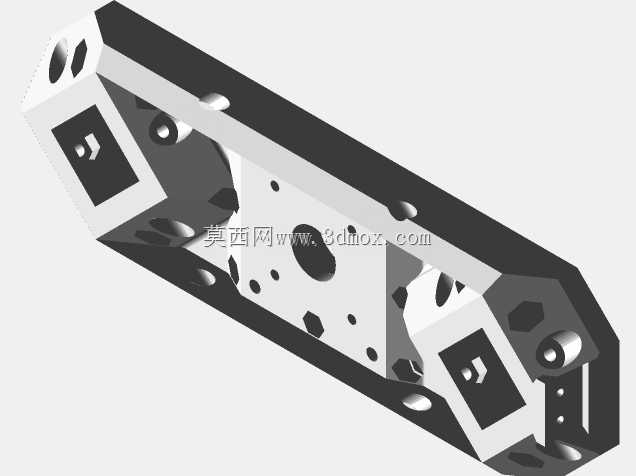

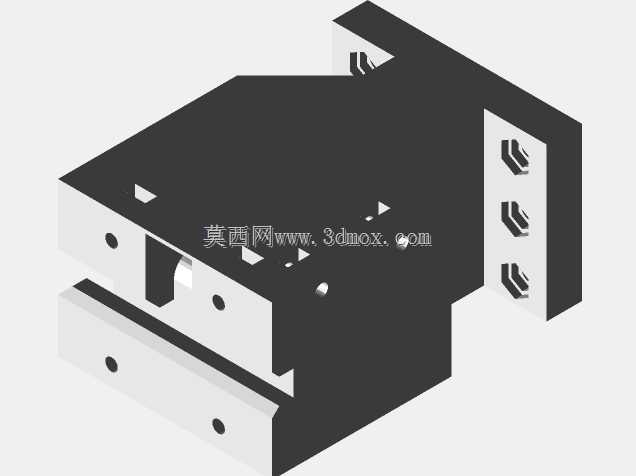

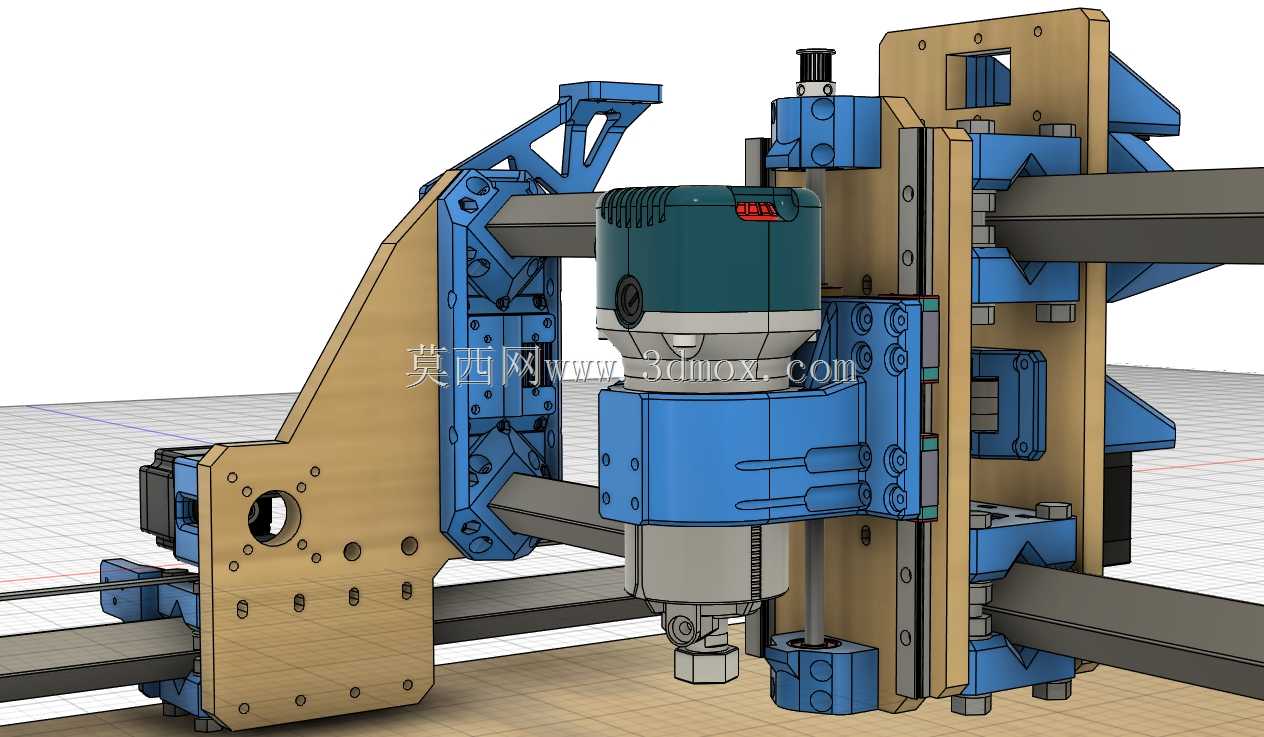

Z轴滑台的受力路径也做了针对性优化，主轴安装座直接贴附在双光轴的滑块上，没有额外的悬臂延伸结构，下刀时的切削反作用力能直接传导到光轴再分散到龙门架上，不会出现单悬臂结构常见的让刀问题。之前不少同类型桌面雕刻机为了压缩成本，会把Z轴安装座做成长悬臂结构，切硬木的时候只要下刀量超过1mm就会出现振纹，这套结构把主轴的受力点往光轴中心挪了近20mm，实际加工时的刚性提升非常明显，切10mm厚的硬木也不会出现明显的刀纹抖动。

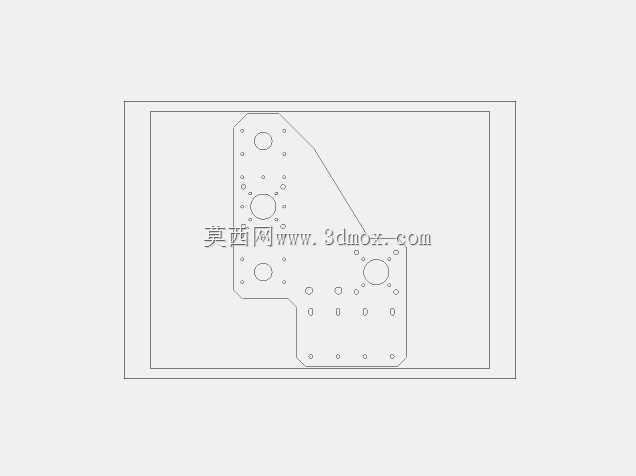

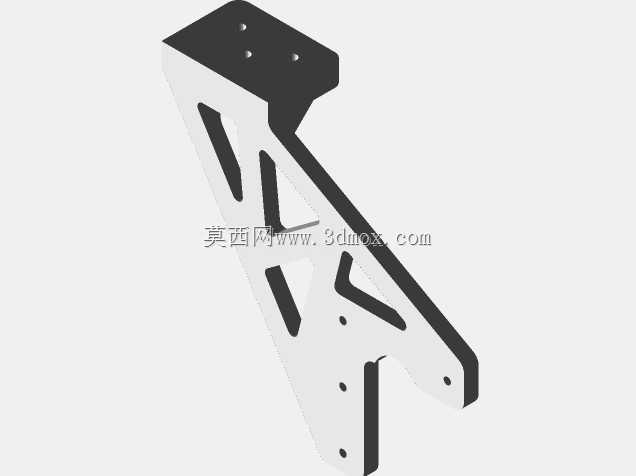

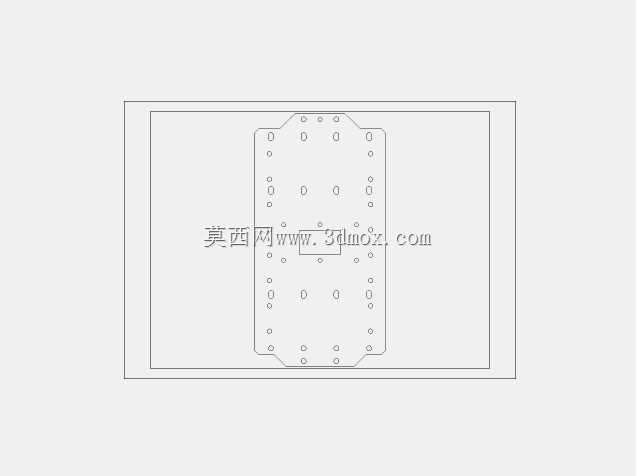

龙门侧板的镂空设计不是单纯为了减重，每个镂空的边角都做了圆弧过渡，避免激光切割或者3D打印时出现应力集中导致的侧板变形。很多DIY玩家自己做这类设备的时候，喜欢在侧板上开直角方孔，打印完放几天就会出现翘曲，这套结构的所有安装孔位周边都做了加厚筋条，锁紧螺丝的时候不会因为夹紧力导致板材开裂，哪怕用5mm厚的亚克力板做侧板也能承受足够的锁紧力。

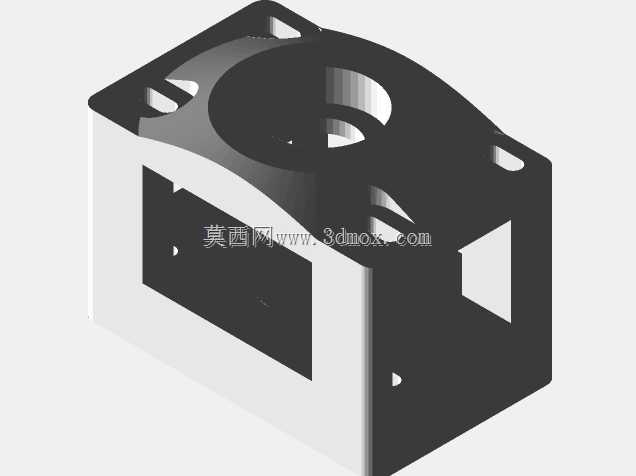

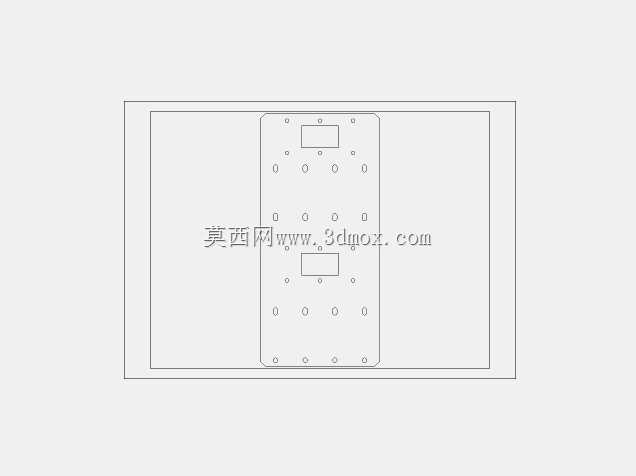

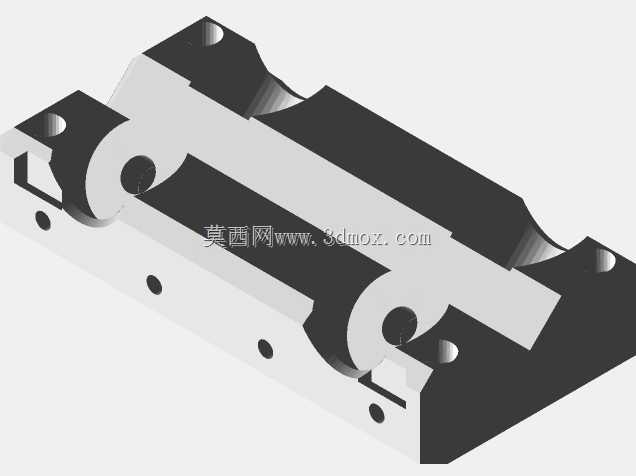

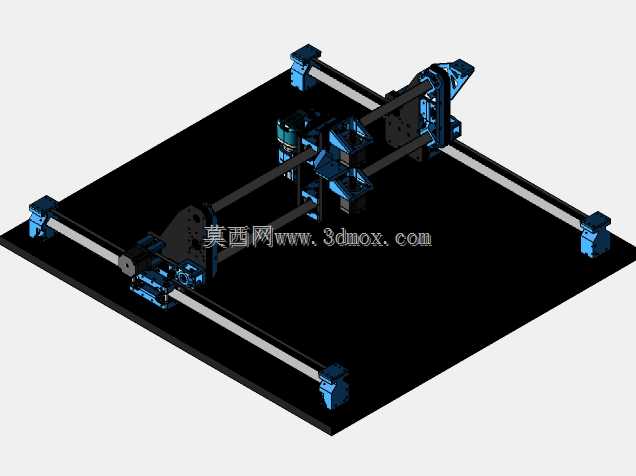

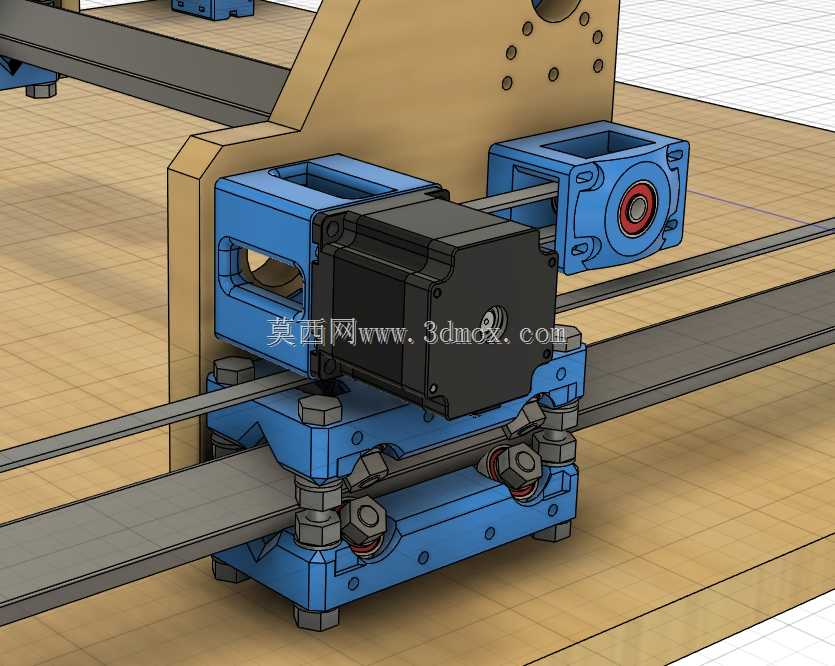

Y轴的四个端部固定座直接锁在工作台面板上，光轴贯穿整个工作台长度，运动行程没有多余的冗余空间，同时固定座上预留了同步带的张紧调节槽，不用额外加装张紧轮，拧松固定螺丝就能直接调整同步带的松紧度，装配时不需要反复测量同步带的张紧力，新手也能快速调到合适的状态。工作台面板采用整板式设计，没有做拼接结构，铺料的时候可以直接把待加工板材用夹具固定在任意位置，不会因为台面拼接缝影响装夹平整度。

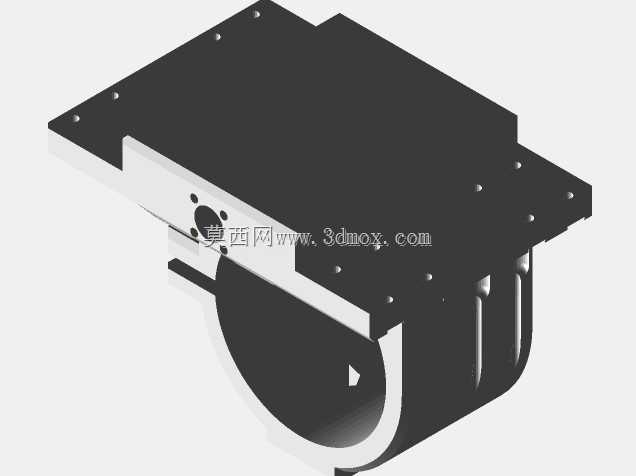

主轴夹具的适配范围也做了扩展，常规同类型设备的夹具只能适配固定直径的主轴，这套夹具的锁紧位做了微调余量，能兼容65mm直径的主流修边机主轴，不用额外定制转换套，降低了配件采购成本。走线槽的位置也提前预留了在龙门架内侧，运动的时候线缆不会和光轴、同步带产生摩擦，避免长期运行出现线缆破损的问题，所有运动部件的间隙都留了0.2mm的安全余量，哪怕加工环境有少量木屑灰尘，也不会出现运动卡滞的情况。
