参数化可调螺旋槽麻花钻结构设计

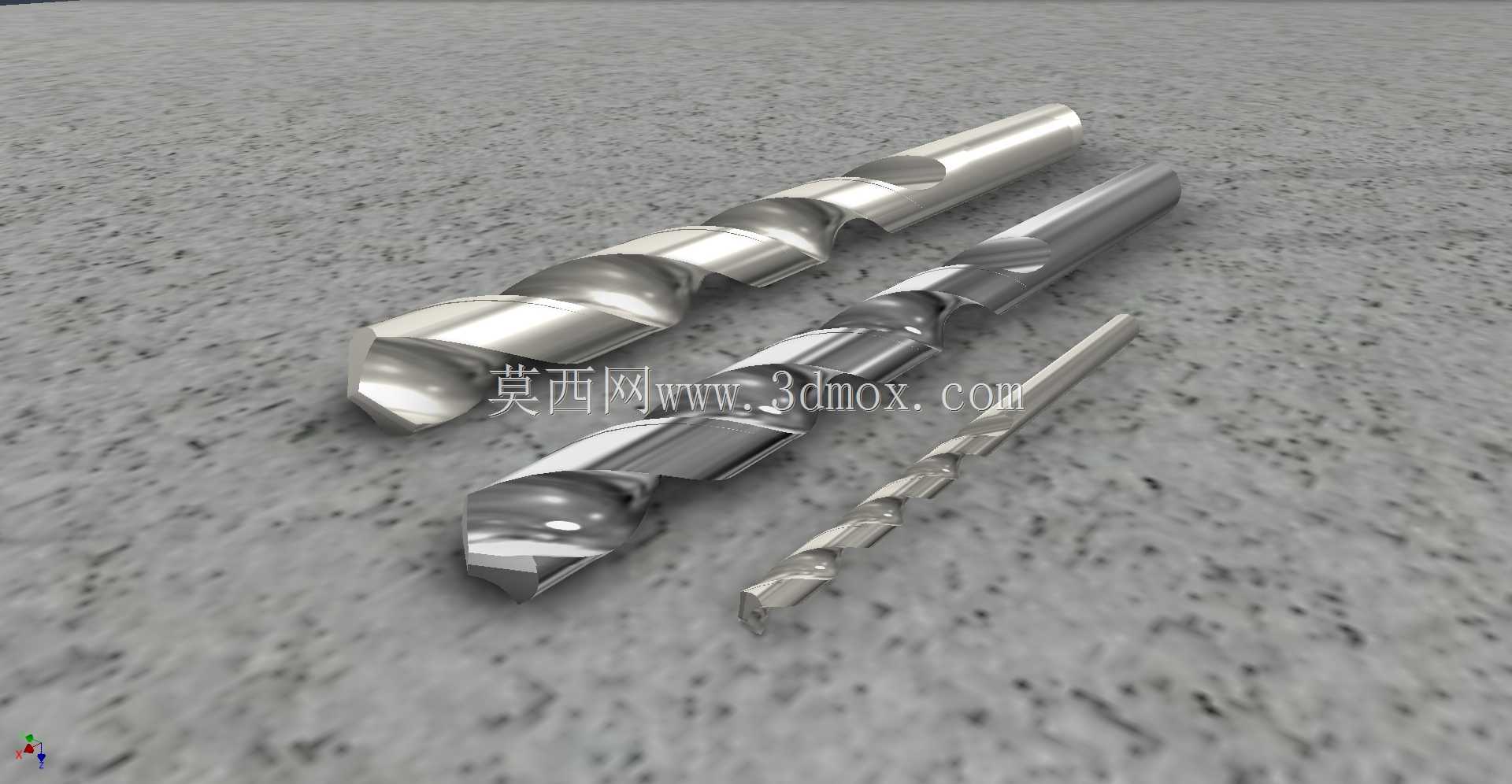

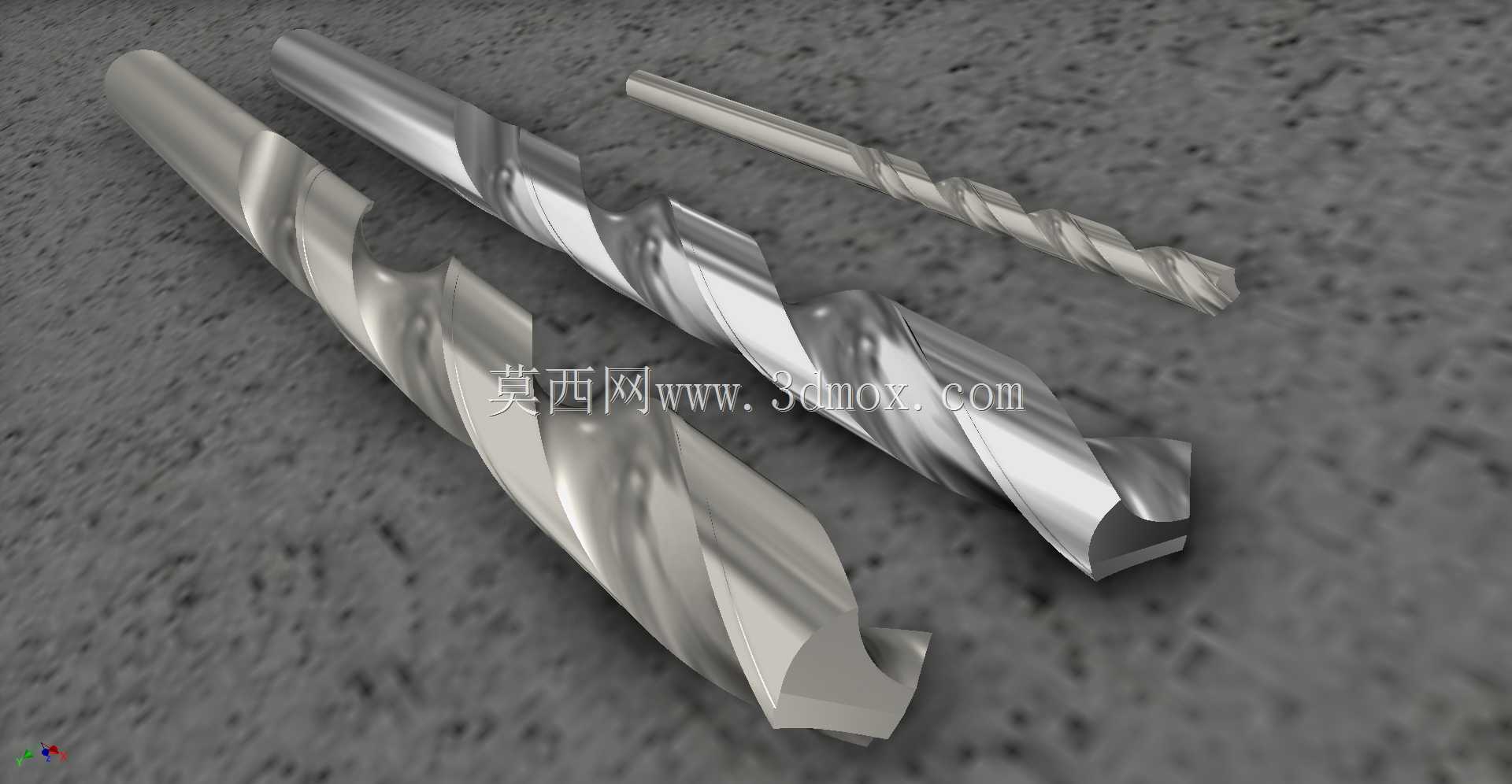

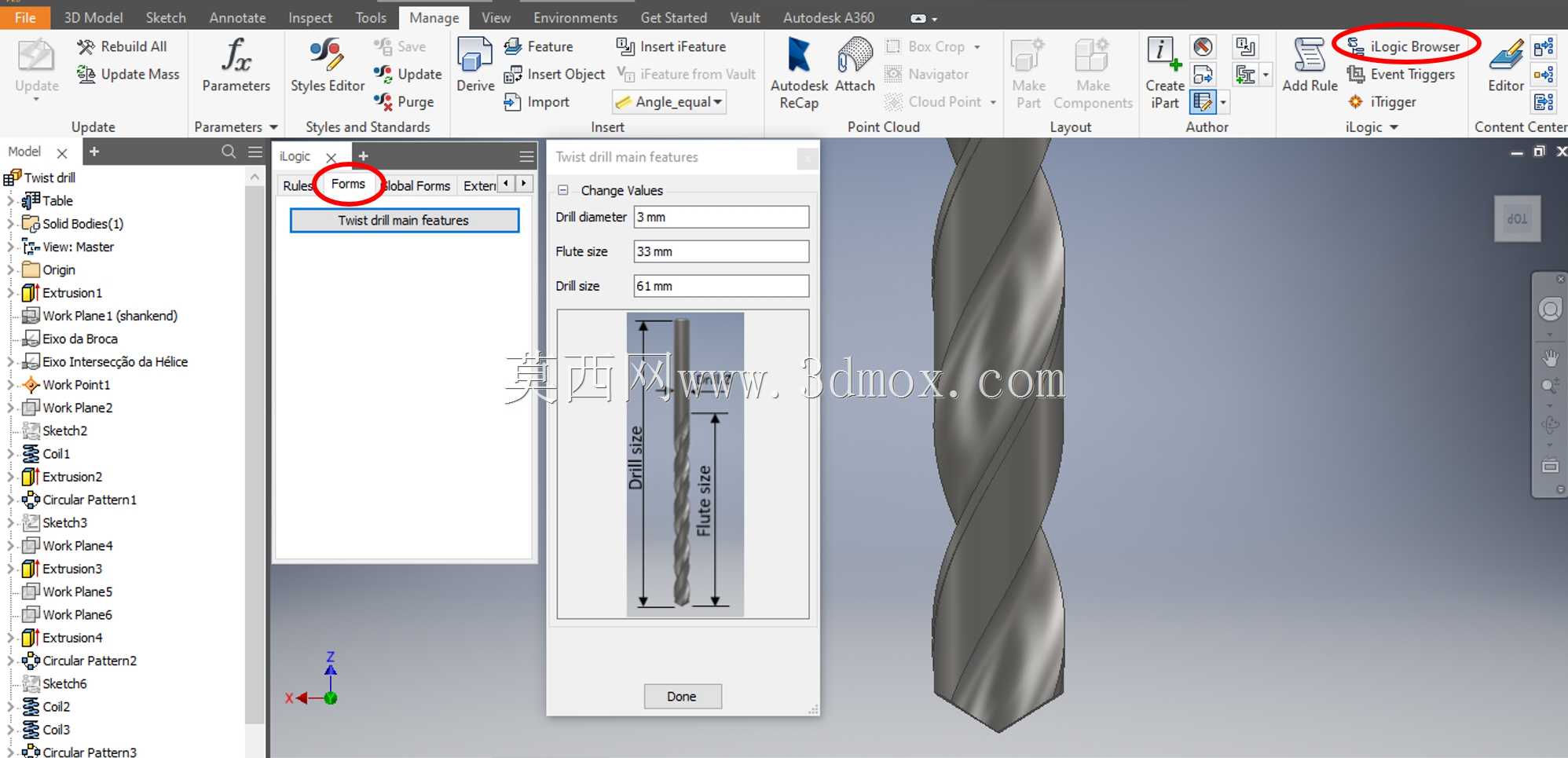

孔加工场景里最常碰到的痛点，是固定参数的麻花钻没法适配不同材质的进给需求，钻深孔时排屑卡滞、刃口崩损的问题反复出现，常规建模做出来的固定尺寸钻头，根本没法快速调整槽型、直径来匹配现场的工艺参数。这款参数化麻花钻的核心设计逻辑，完全围绕加工适配的需求展开，没有做多余的装饰性结构，所有可调参数都直接对应实际加工里的变量。螺旋槽的曲面曲率没有照搬通用钻头的标准值，特意留了参数调整接口，针对铝合金这类软质粘料，可以把槽深调大、螺旋角拉高，切屑能顺着螺旋槽顺畅排出，不会在孔壁挤压刮花；针对不锈钢这类硬质韧料，又能把槽宽收窄、芯厚加大，避免钻削时钻头刚性不足出现振纹，刃带的宽度参数也做了关联设置，不会出现调整直径后刃带比例失调的问题。钻尖的横刃斜角、后角都做了参数联动，调整直径的时候不需要重新修磨刃口曲面，参数输入后能自动生成匹配的刃口角度，不用反复做曲面修剪的重复工作。不同直径规格的钻头，柄部的夹持段参数也能同步适配，不管是直柄还是锥柄的装夹需求，都能通过参数调整快速生成对应结构，不会出现钻头工作部分和柄部同轴度偏差的问题。做参数关联的时候特意避开了过约束的问题，调整凹槽大小的时候，螺旋槽的导程会跟着直径按比例变化，不会出现槽型扭曲、曲面断层的情况，每一组参数生成的模型，都能直接导入编程软件生成刀路，不需要再做几何修复。实际调试参数的时候能发现，芯厚的渐变比例也做了可调设置，从钻尖到柄部的芯厚增量可以根据加工深度调整，深孔钻削时加大芯厚增量能大幅提升钻头的抗扭刚性，浅孔精加工时调小增量能给排屑留出更多空间，不用单独为不同加工场景重新建模。刃口的倒棱参数也做了关联，针对不同的切削速度，可以调整倒棱的宽度和角度，高速钻削时加大倒棱能减少刃口的热磨损，低速进给时收窄倒棱能保证钻孔的孔径精度。所有参数的调整逻辑都和实际磨床加工钻头的参数逻辑一致，不是凭空做的虚拟参数，调整后的模型导出的图纸，可以直接给到工具车间修磨对应的钻头，不需要再做参数转换。
