托盘链式输送设备结构设计

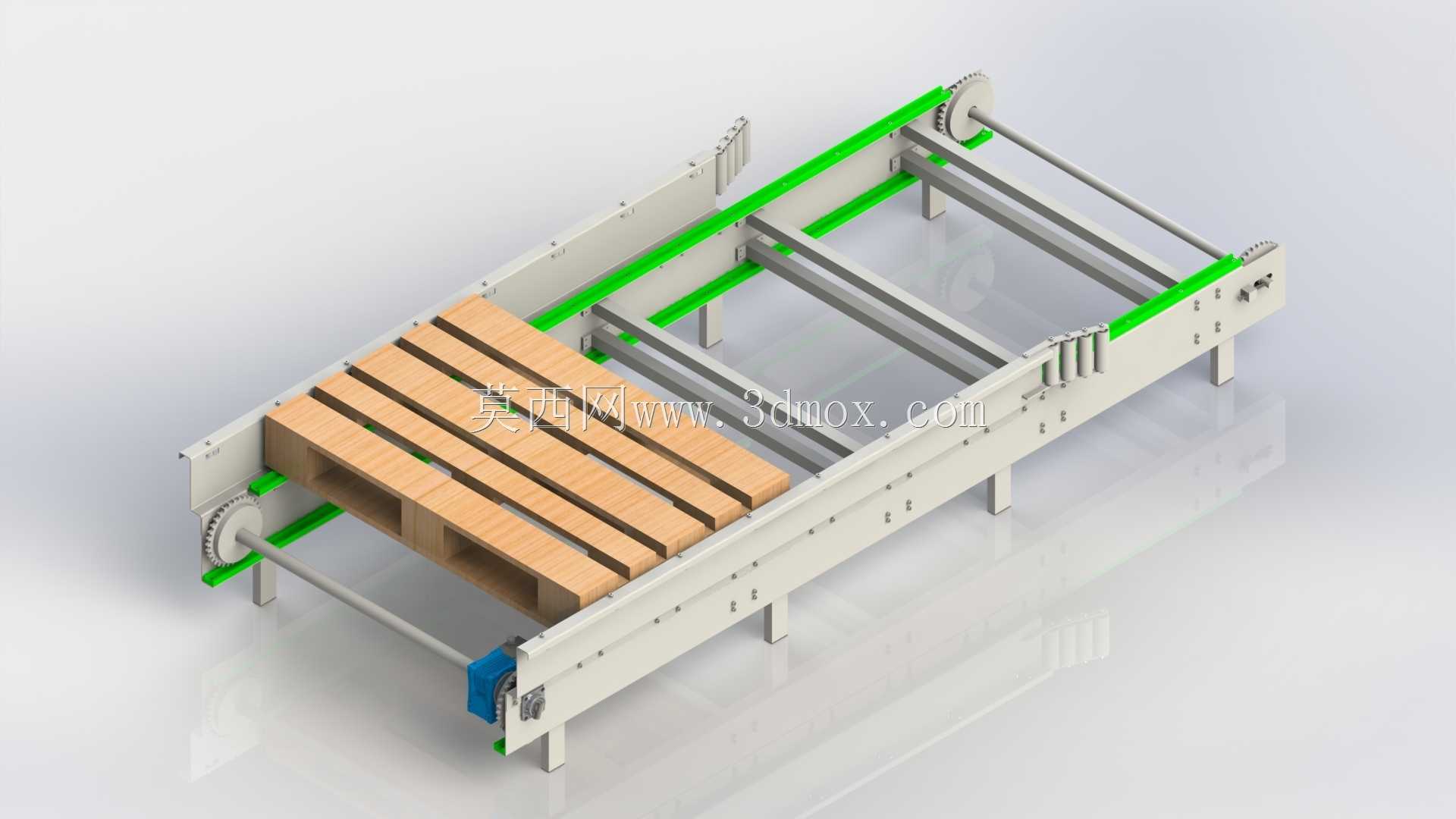

车间里常规托盘输送线常出现卡滞、托盘偏移的问题，根源在于侧边传动链与承载框架的同轴度公差预留不合理，重载下机架形变会拉扯链条啮合间隙。这款输送结构在两侧纵梁的加工基准上做了适配调整，每段链条安装座的定位孔预留0.2mm的横向微调余量，不用在现场配焊打磨就能补偿型材焊接带来的形变误差。承载段的横向支撑梁采用等距排布，间距刚好适配标准木托盘的底部楞条位置，避免托盘局部悬空导致的受力不均，长时间运行也不会出现托盘底部压裂的情况。两端的传动辊轴座采用嵌入式安装，和纵梁端面的贴合面做了铣平处理，装配时不需要额外加装调整垫片就能保证辊轴的水平度，链条张紧度调整只需要拧动轴座外侧的顶丝，不用拆解周边护板就能完成维护。侧边的绿色导向条采用分段式固定，每段长度控制在400mm，单段磨损后只需要更换对应段，不用整根拆卸导向条，降低后期运维成本。驱动端的电机安装座设置在纵梁侧下方，避开了托盘进出的干涉区域，同时安装座的腰型孔预留了足够的张紧行程，链条拉长后不用截链就能完成张紧调整。框架支腿的底部带有可调脚杯，地面不平整时可以快速调整整机水平度，保证两侧链条的高度差控制在0.5mm以内，避免托盘运行时向单侧偏移。托盘承载面的木条和金属框架之间采用沉头螺钉固定，螺钉头完全没入木条表面，不会刮蹭托盘底部，木条的选材做了耐磨处理，长期和托盘摩擦也不会出现起毛刺的情况。传动链轮采用双排齿设计，和链条的啮合接触面积更大，重载启动时不会出现跳齿的情况，链轮和轴的连接采用键连接加顶丝固定，双向锁止避免长期正反转导致的链轮松动。整个结构的所有外露钣金边缘都做了折弯倒角处理，没有尖锐毛刺，装配和维护时不会划伤操作人员。
