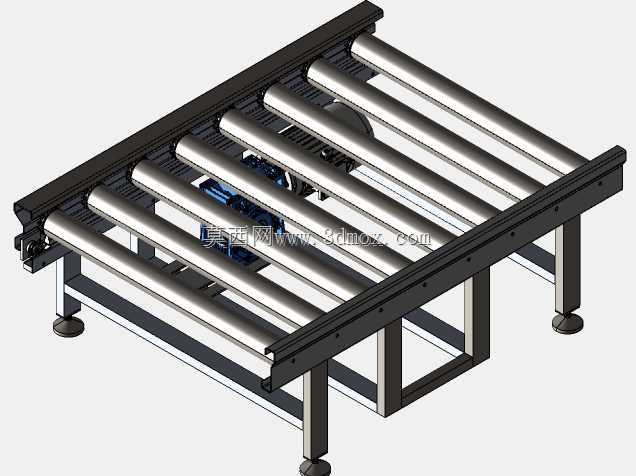

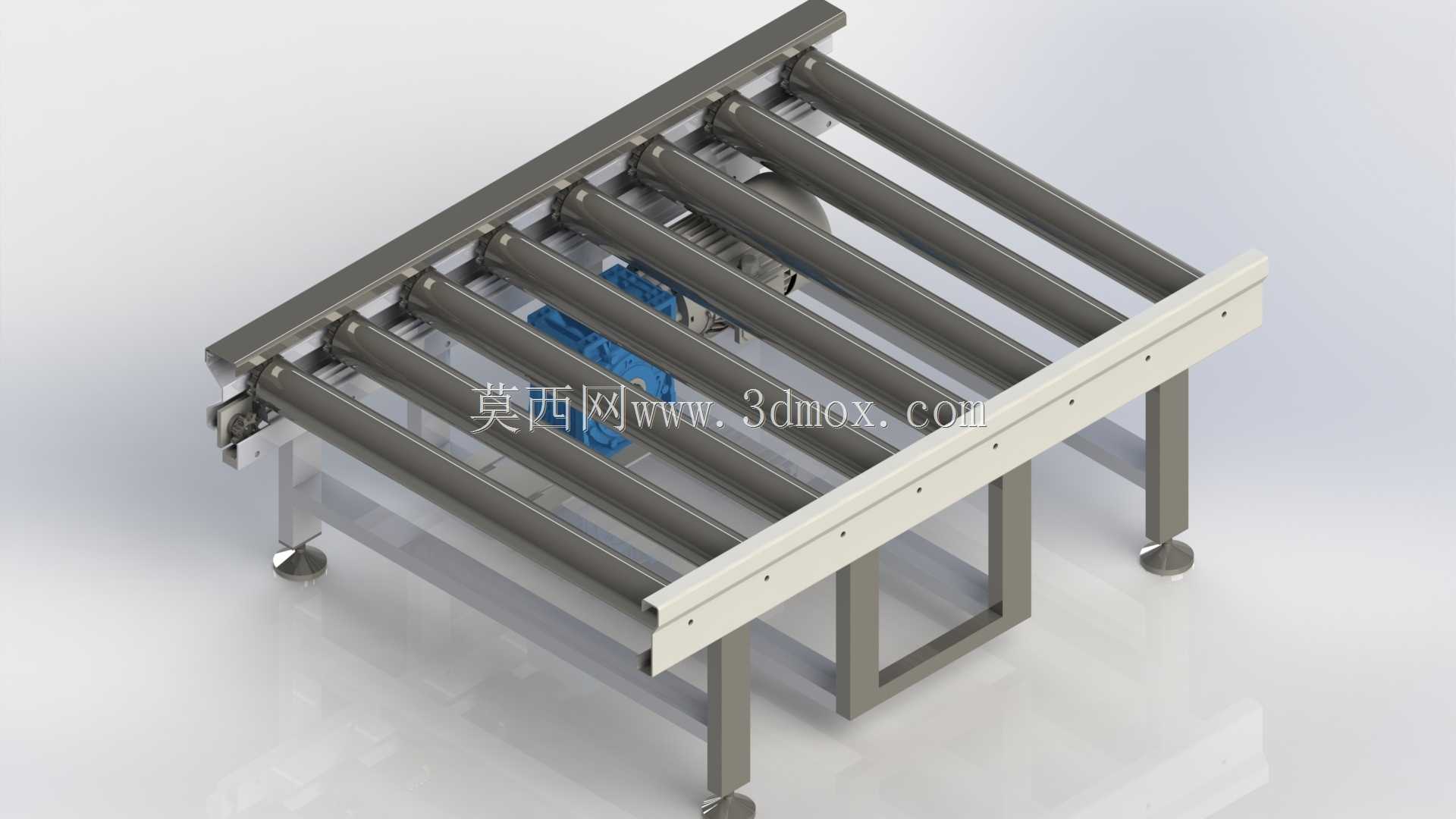

重载短距动力滚筒输送台结构设计

车间内箱装大件物料短距转运时，普通无动力滚筒架常出现卡滞、重载下辊筒挠曲变形的问题，这款动力滚筒输送台的结构设计刚好对准这类现场痛点。辊筒排布的间距没有照搬通用参数，是结合常见周转箱的最小底面尺寸做的适配，避免小尺寸箱体卡入辊缝，同时每根辊筒的轴端支撑都做了加厚轴承座嵌装，单根辊筒承重上限比常规款高出近四成，满负载运行时辊面跳动量控制在0.2mm以内，不会出现箱体颠簸侧滑的情况。侧挡边的固定孔做了长圆孔设计，安装时可以根据输送物料的宽度微调挡边间距，不用重新打孔攻丝，适配不同规格的箱体转运需求，挡边边缘做了折边钝化处理，避免剐蹭物料包装或者划伤操作工人。底部的可调支脚不是简单的螺纹结构，支脚盘做了防滑橡胶垫嵌装，地面不平整时调节螺纹高度就能让整个机架保持水平，不会出现运行时整机晃动的情况，支脚和机架横梁的连接位置加了三角加强筋，满负载长期运行也不会出现支脚焊缝开裂的问题。传动部分的减速电机安装位做了可调节张紧结构，链条使用一段时间拉长后，不用拆解机架就能调整电机位置张紧链条，日常维护的工作量大幅降低，电机外侧加了可拆卸的防护壳，避免车间内的灰尘、碎屑落入传动部件，延长易损件的更换周期。辊筒表面做了镀锌防锈处理，潮湿车间环境下长期使用也不会出现锈迹污染物料的情况，辊筒和传动轴的连接用了键销过盈配合，不会出现长期正反转后辊筒和轴打滑空转的隐患。机架的方管拼接处没有用满焊处理，而是在受力位置做段焊加打磨，既保证结构强度，又避免满焊带来的热变形导致整个机架平整度超差，装配时每根辊筒的平行度都做了逐根校准，物料输送时不会出现跑偏蹭侧挡的情况。
