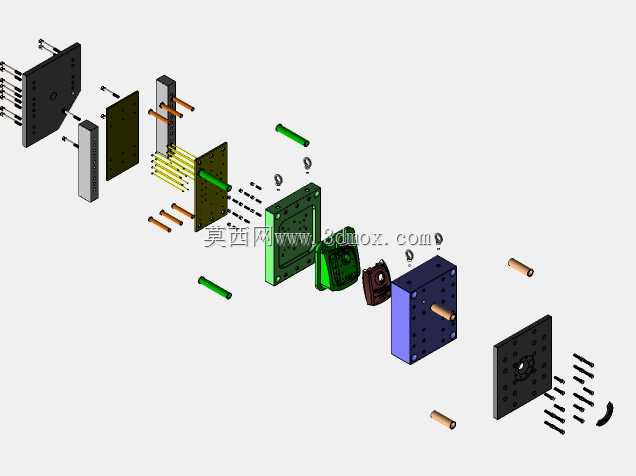

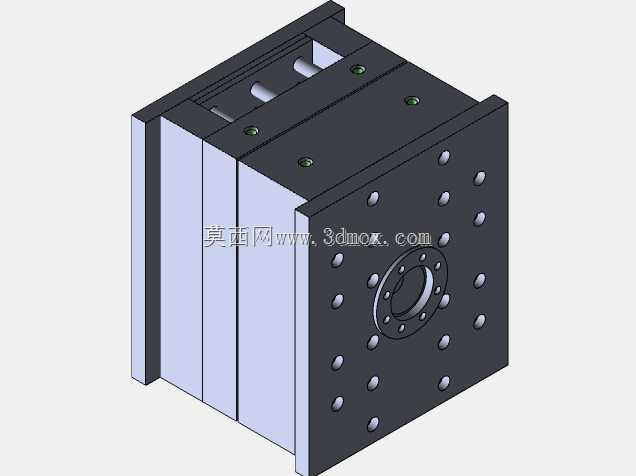

吸尘器外壳注塑模具结构设计

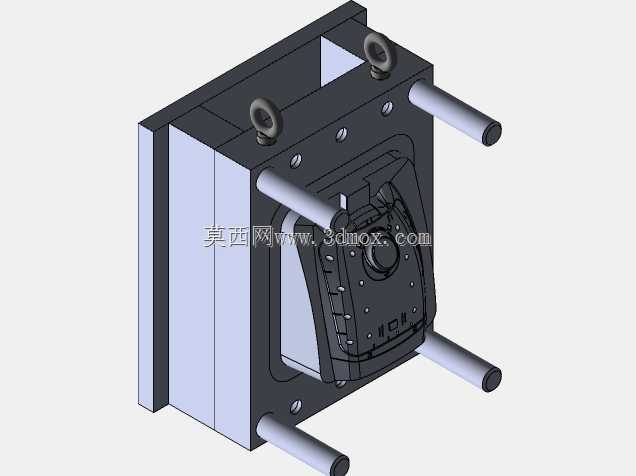

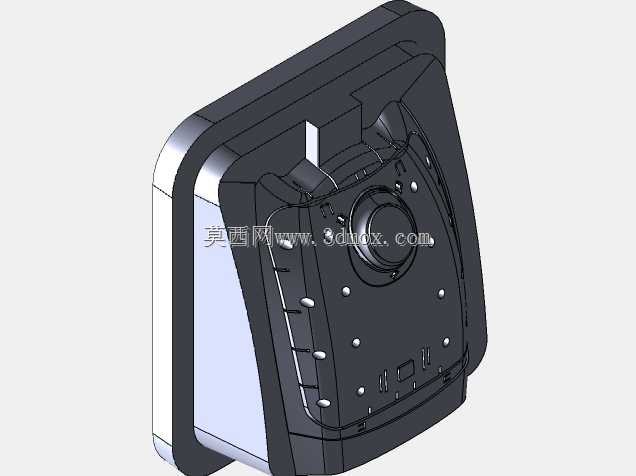

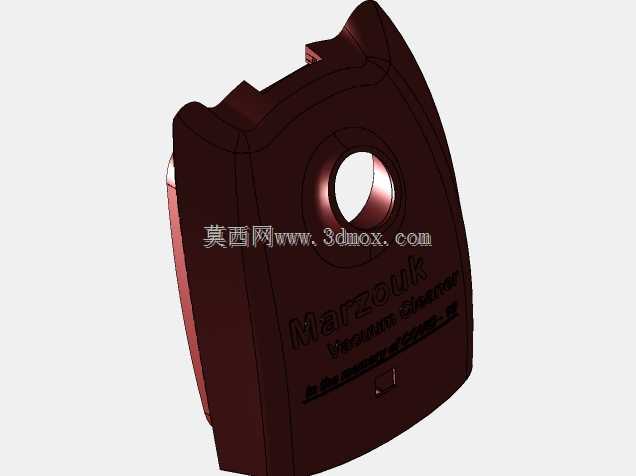

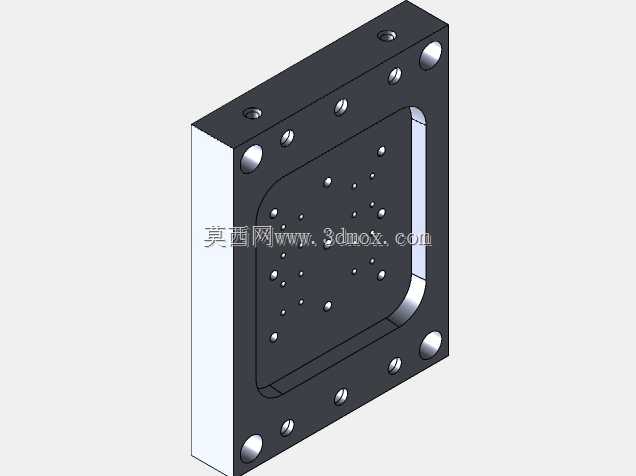

注塑加工现场最常遇到的飞边、粘模、冷却不均问题，在这套吸尘器外壳模具的结构设计里都做了针对性的落地处理。先看分型面的选取，没有沿着塑件最大轮廓做简单的平直分型，而是顺着外壳曲面的起伏做了阶梯式贴合，合模时的贴合压力能均匀分散在分型面的每一段接触面上，避免局部压力过大导致的模腔变形，也能减少高压注塑时熔料从分型面溢出产生飞边的概率，后续修模时也不用大面积打磨分型面，只需要针对局部磨损位置补焊修整即可。

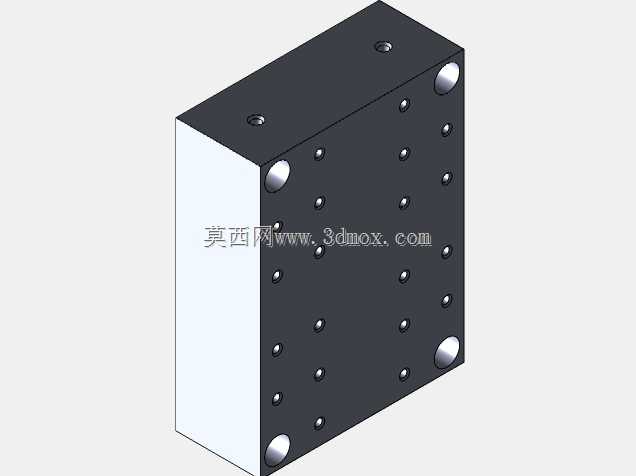

冷却水路的排布完全贴合塑件的壁厚变化，外壳正面的圆弧区域壁厚比侧边安装位厚0.8mm，对应的型芯侧就布置了间距更小的直通水路，进出水口的温差控制在3℃以内，避免厚壁区域冷却收缩不均导致的表面凹陷，也能缩短整体注塑周期。型腔侧的水路避开了斜顶和顶针的安装位，没有为了追求冷却效率牺牲模具内部结构的强度，长期量产时不会出现水路穿孔渗漏的隐患。

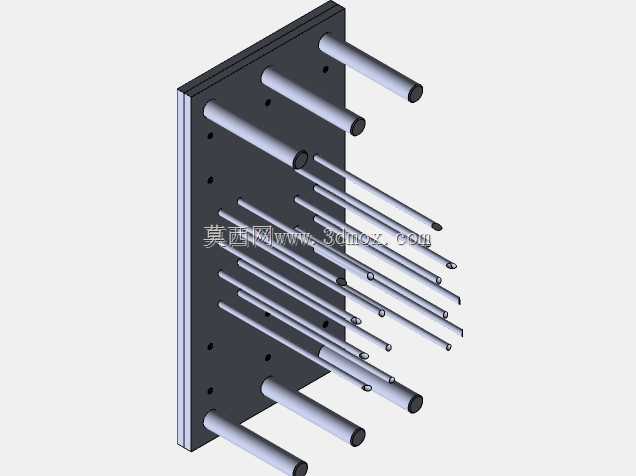

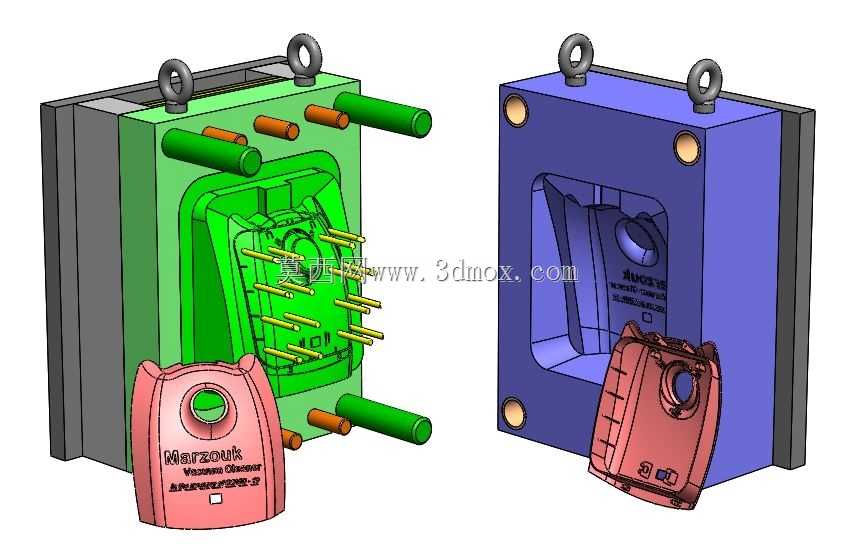

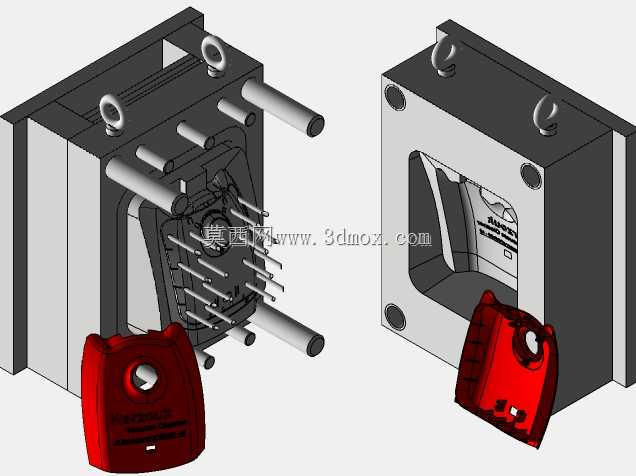

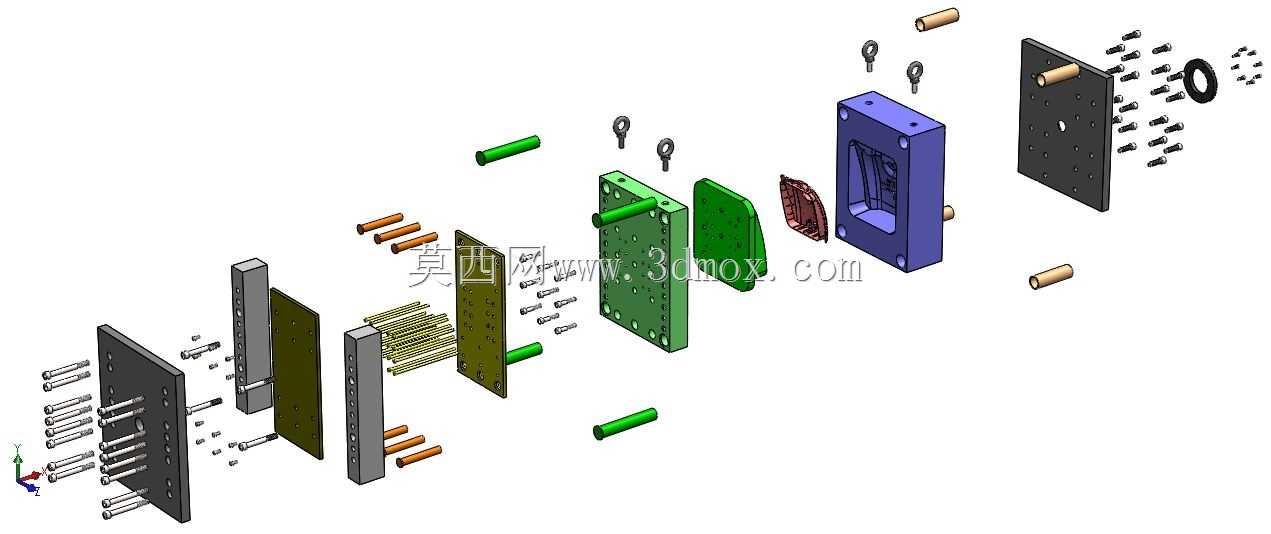

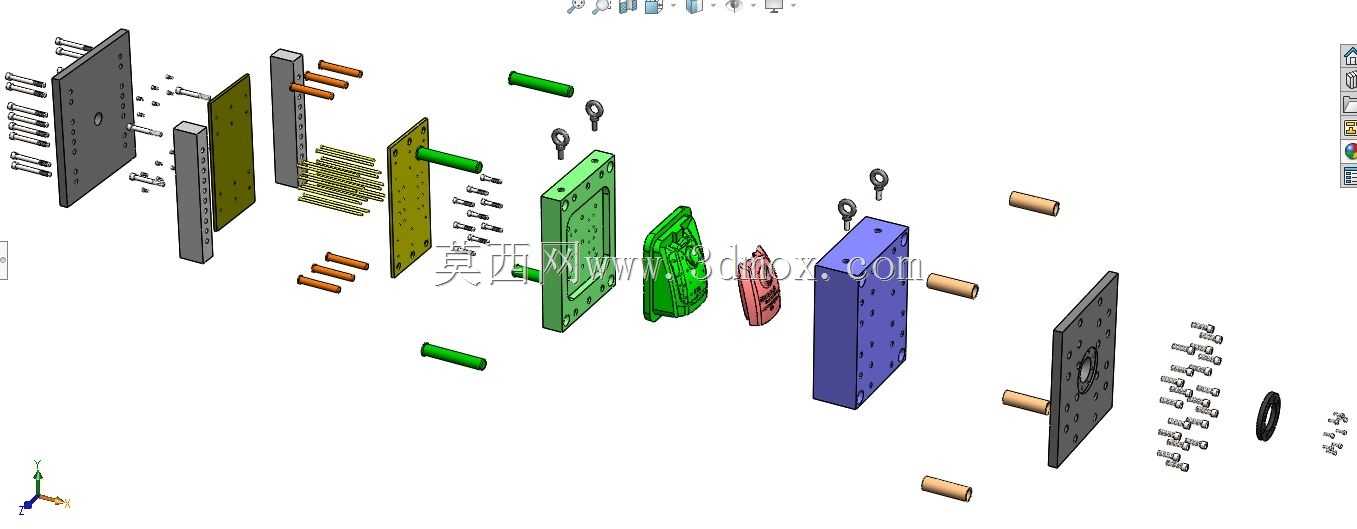

顶出结构没有采用常规的均匀分布顶针，而是在外壳内部的筋位交汇处布置了扁顶，对应外壳表面的卡扣位置做了斜顶同步顶出，顶出力分散在塑件的刚性结构位置，不会在外观面留下顶白痕迹。斜顶的倾斜角度控制在8度，既满足了内侧卡扣的抽芯行程需求，也不会因为角度过大导致斜顶运动时卡滞，斜顶和模板的配合间隙预留了0.02mm的磨损余量，量产数十万模后也不会出现飞边跑料的问题。

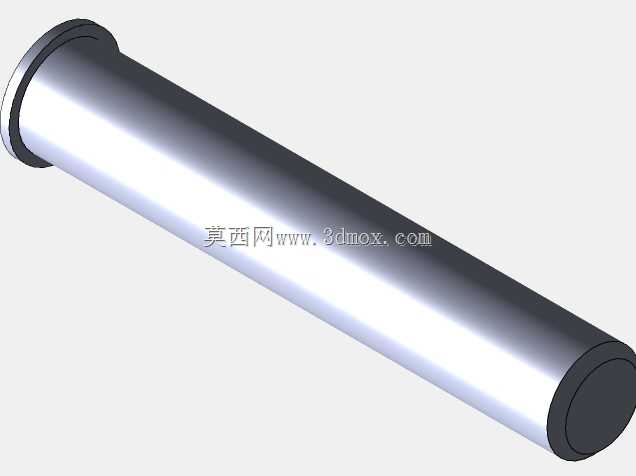

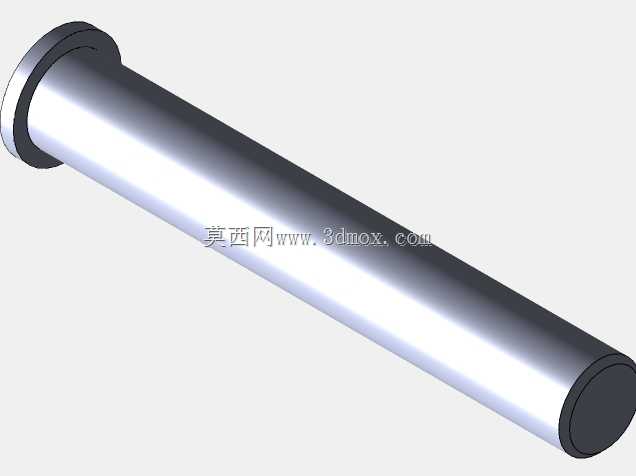

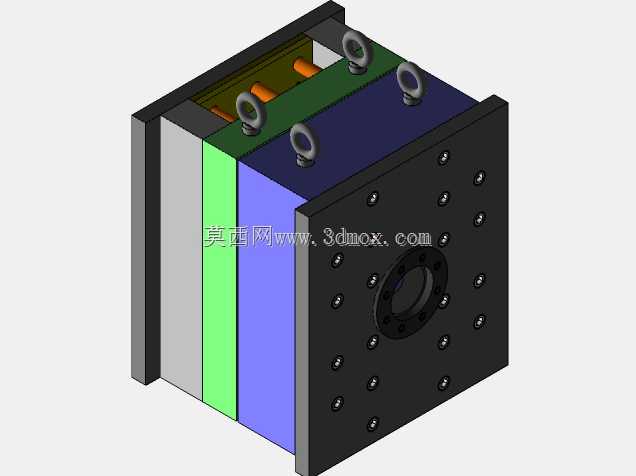

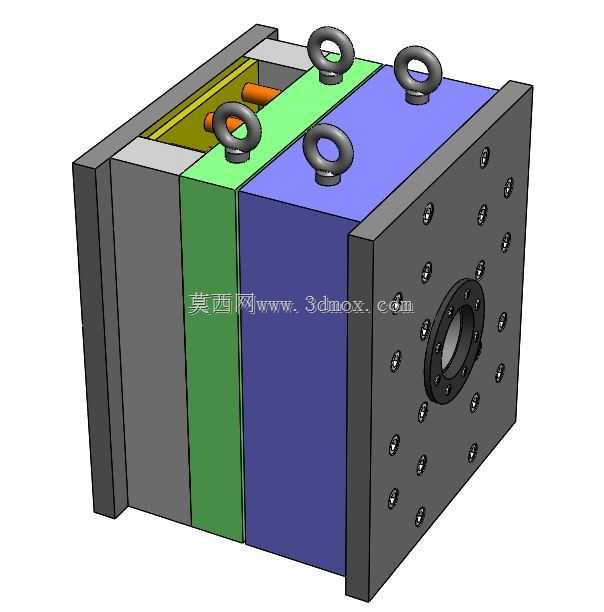

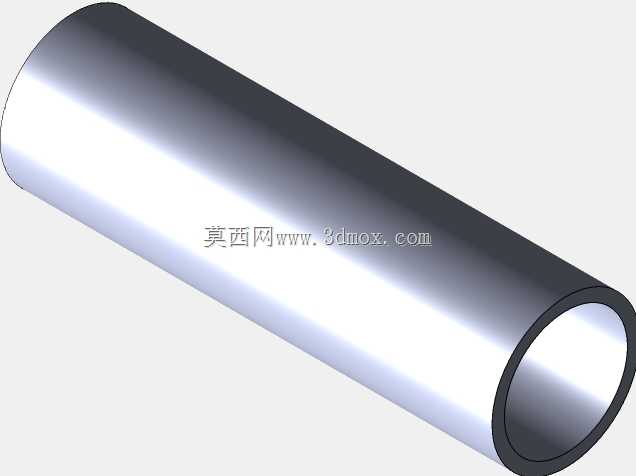

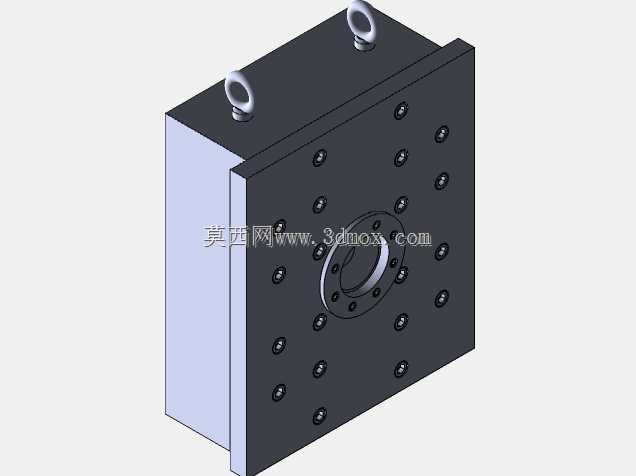

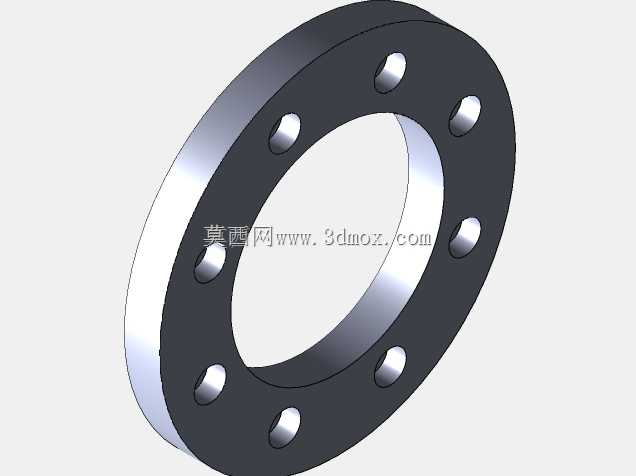

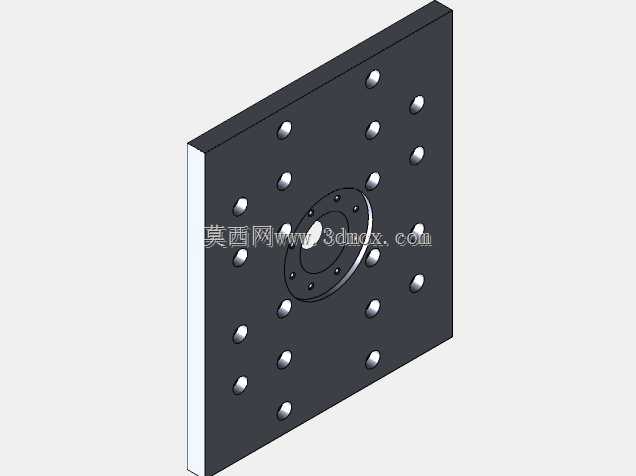

浇口位置选在塑件背面的非外观区域，采用侧浇口进胶，熔料填充时的流动方向顺着外壳的曲面走向，不会在正面外观面形成明显的熔接痕，后续去除浇口时也不会损伤外观面，只需要简单打磨就能达到装配要求。模具的导柱导套做了偏心布置，避免上下模装反导致的模腔碰伤，四个角的吊环位置也根据模具的重心做了偏移，吊装时模具能保持水平，合模时不会出现单边磕碰的情况。
