多腔瓶盖注塑成型模具结构设计

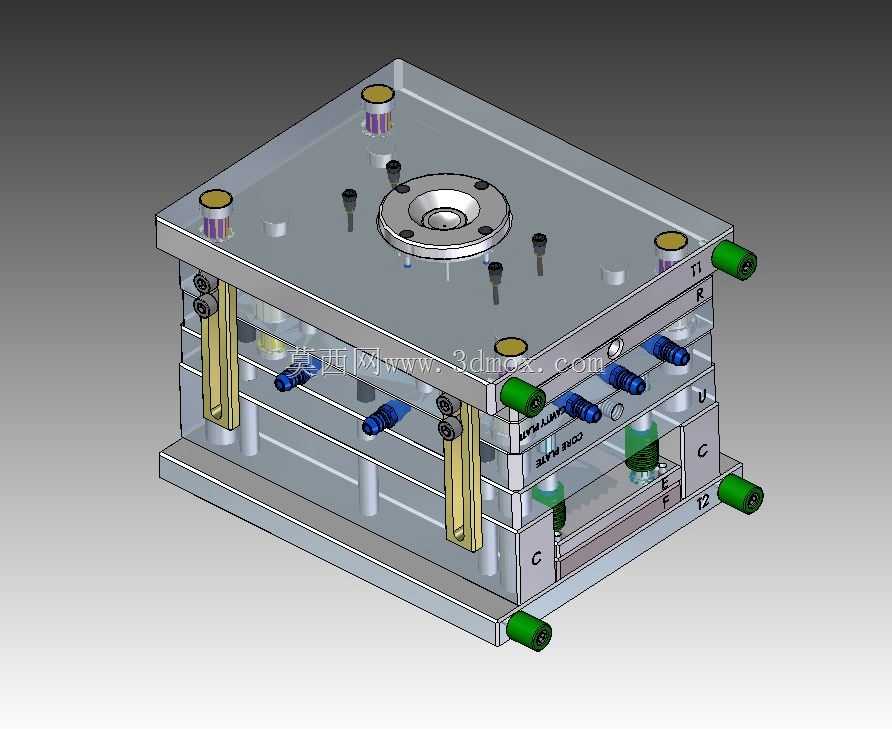

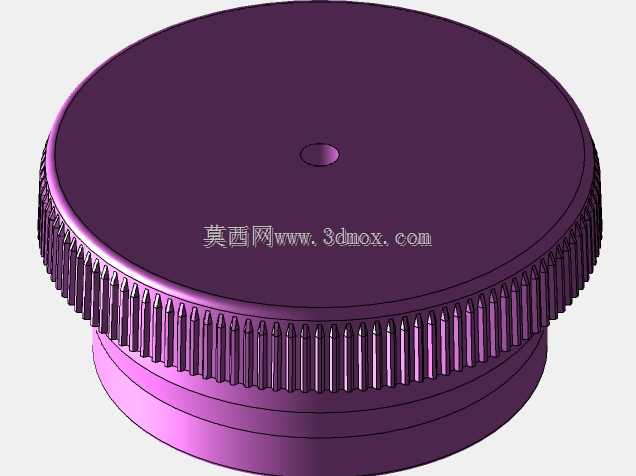

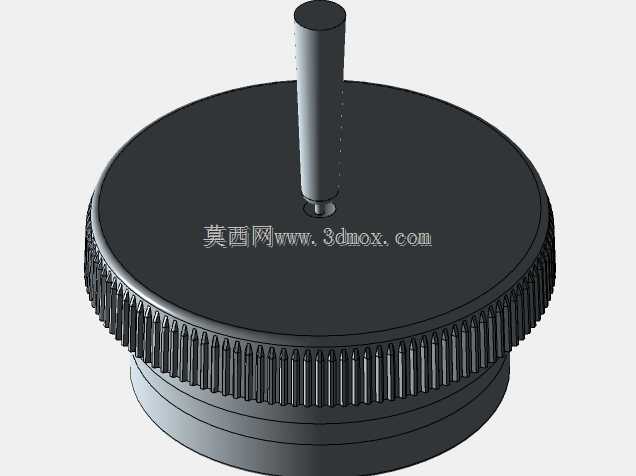

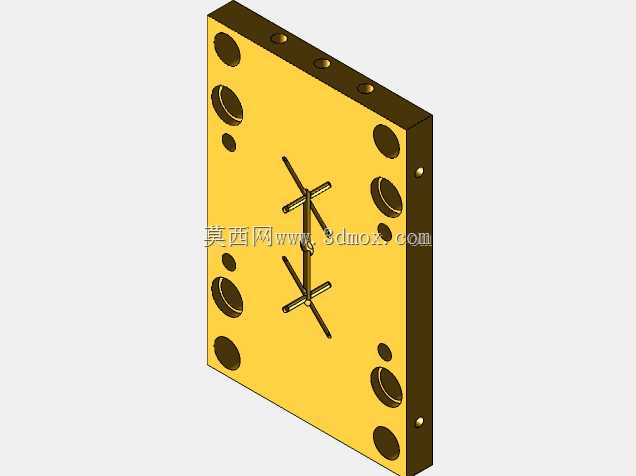

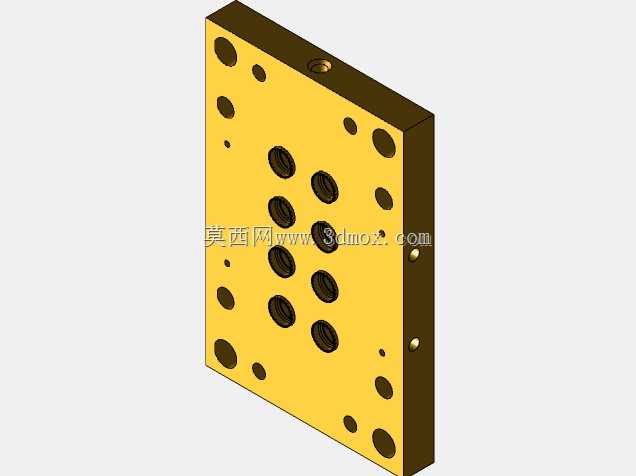

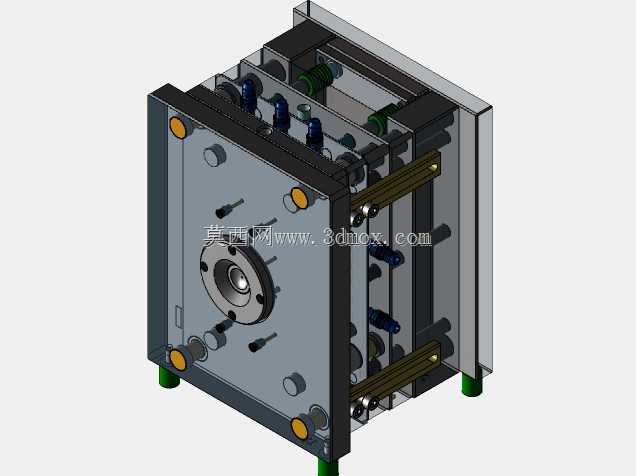

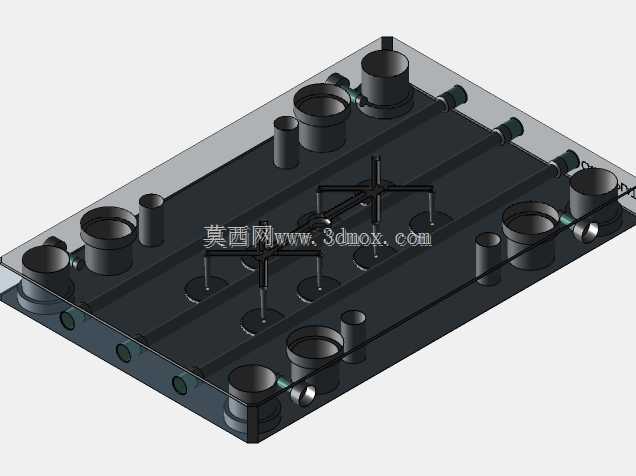

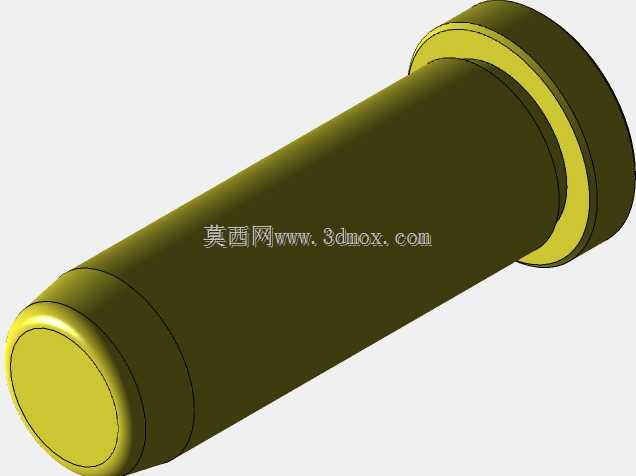

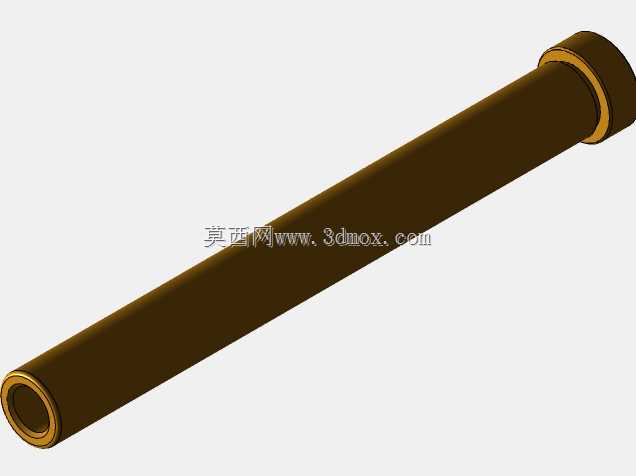

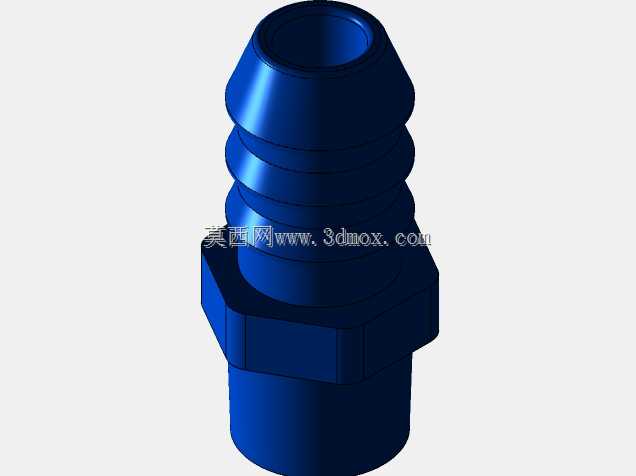

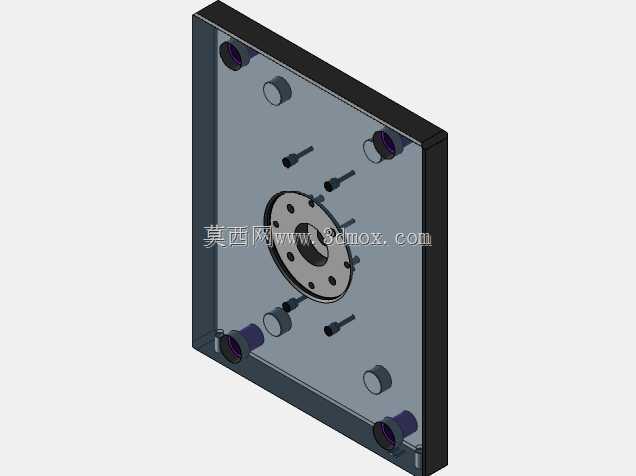

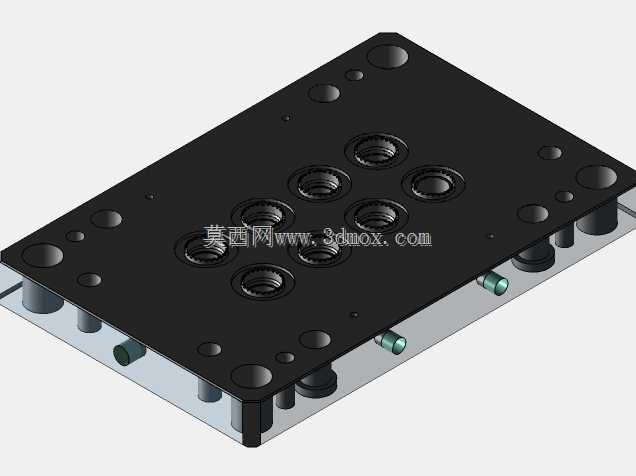

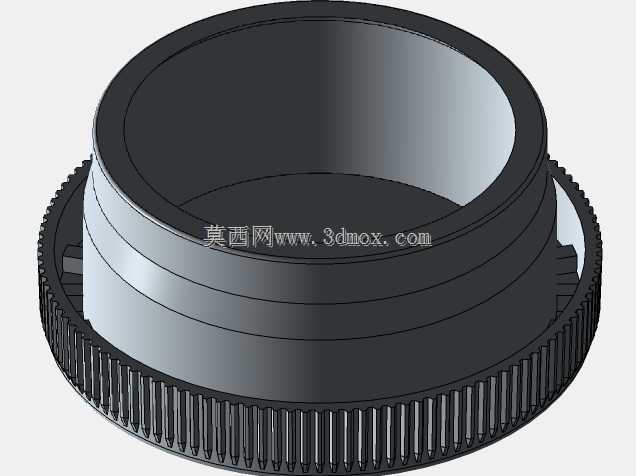

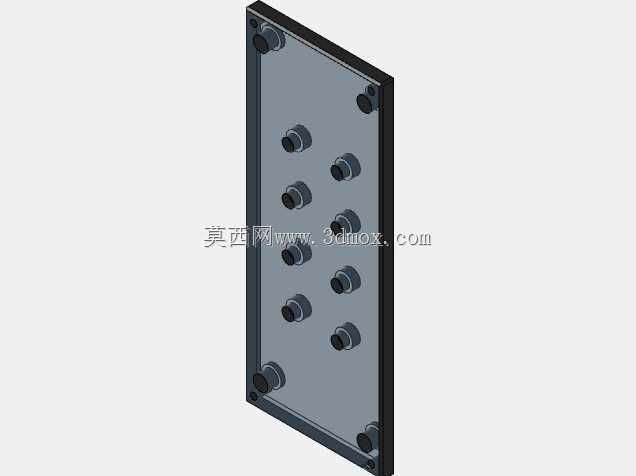

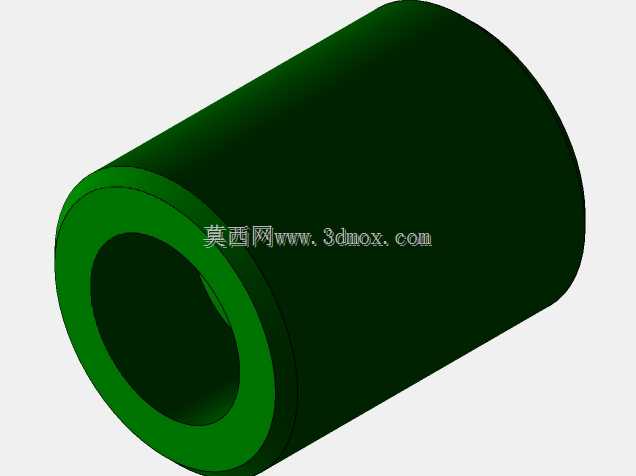

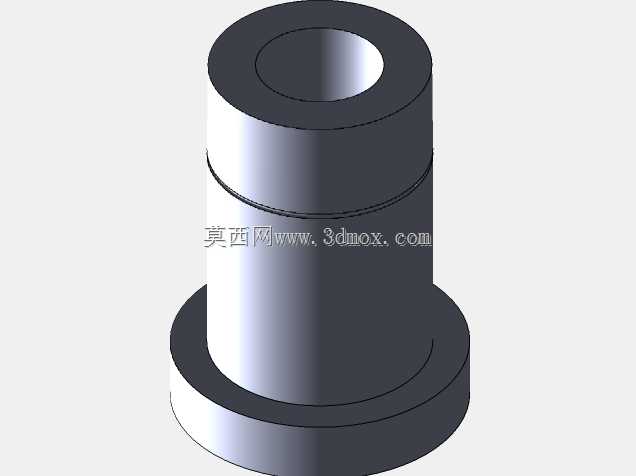

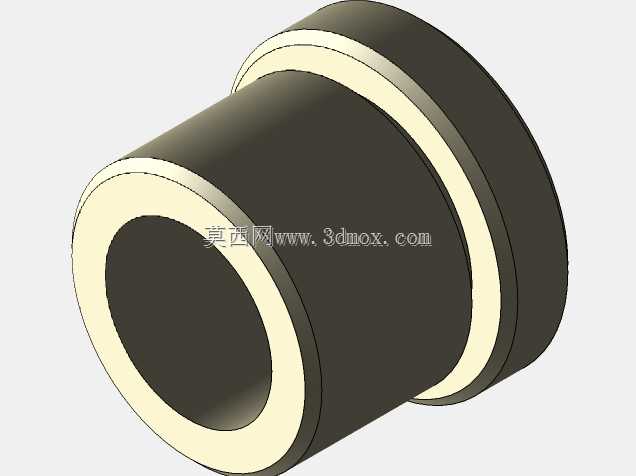

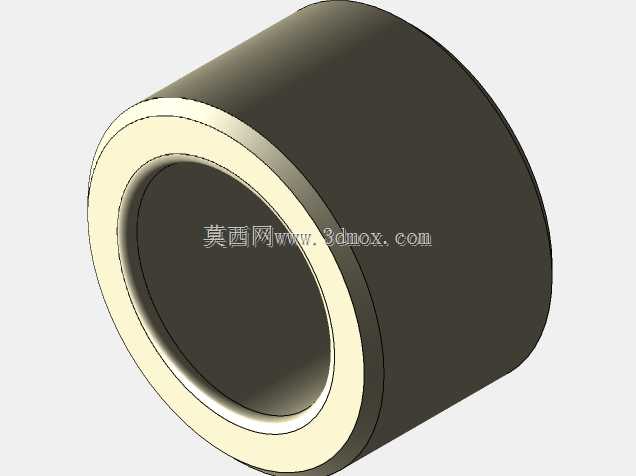

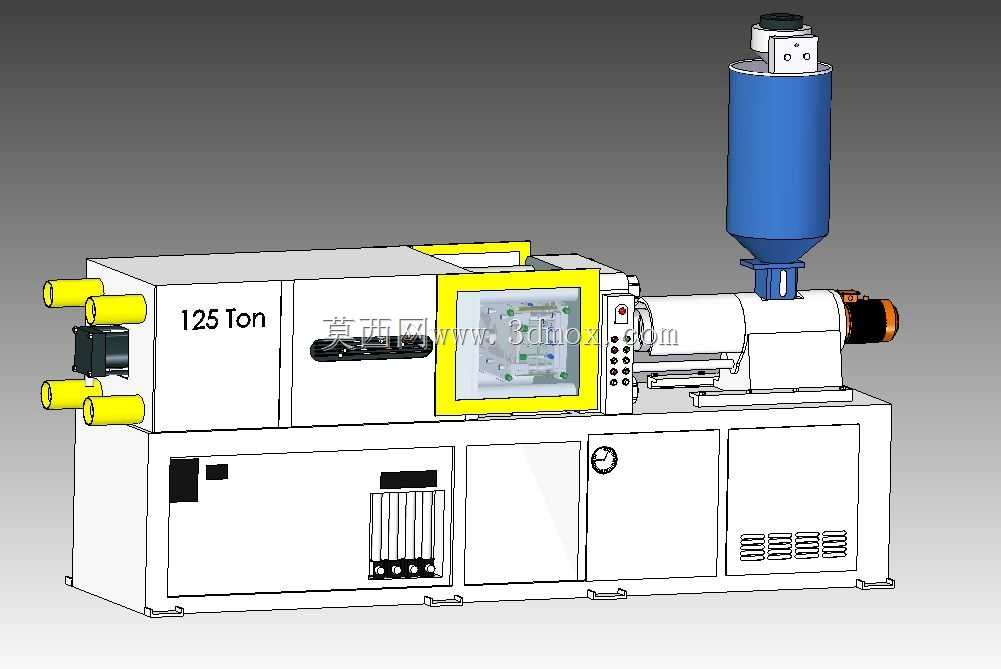

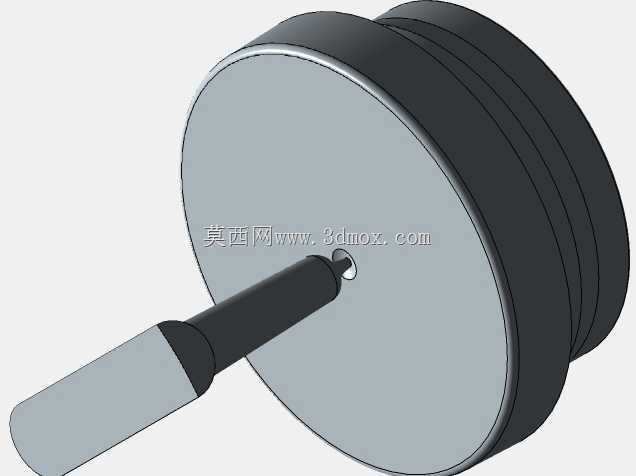

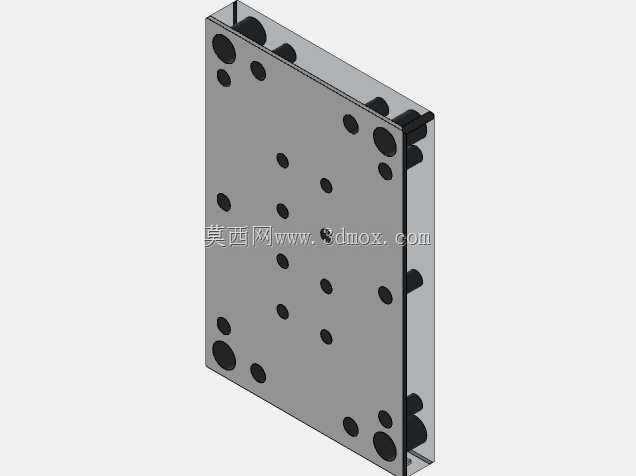

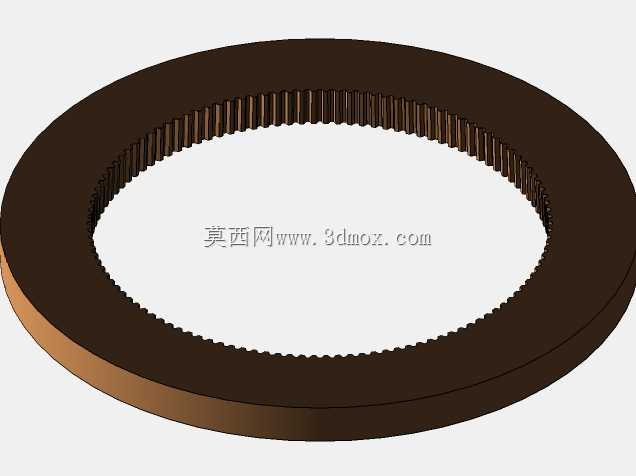

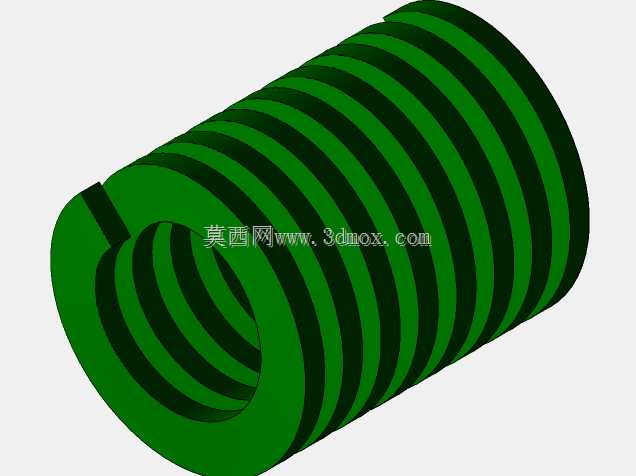

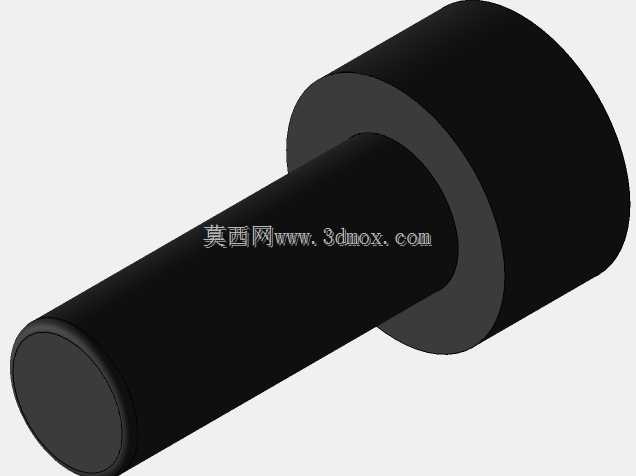

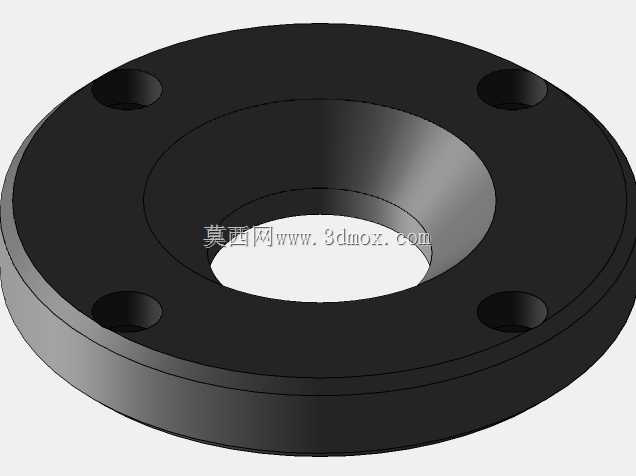

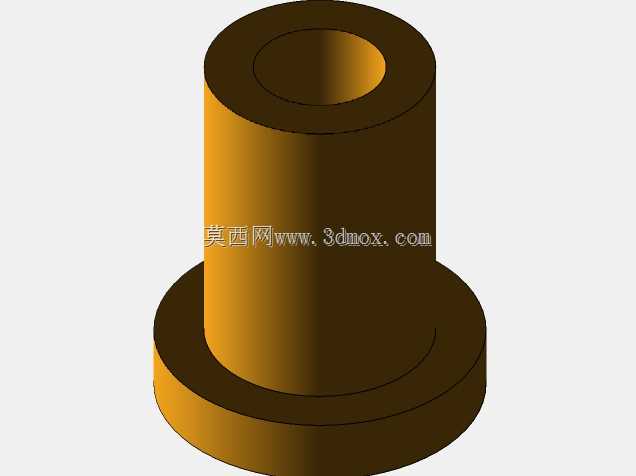

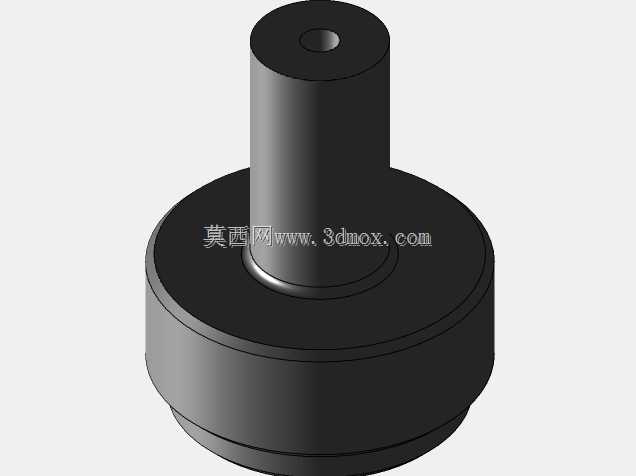

量产瓶盖的注塑车间常遇到冷却不均导致的翘曲变形、合模错位引发的飞边、顶出受力不均造成的瓶盖拉伤问题，这套模具的结构设计完全围绕这些现场痛点做了针对性优化。模架四周布置的独立导向柱采用了分级定位设计，靠近浇口侧的导向柱直径比其余位置大2mm，合模时先完成粗定位再精准锁合，避免高速合模时动定模偏移，从根源减少飞边产生的概率。冷却回路采用随形排布设计，在每个型腔周围单独设置环形水路，进出水口采用错位对角布置，避免出现冷却死水区域，水路距离型腔壁的距离统一控制在12mm，既保证冷却效率，又不会因为距离过近导致型腔壁受力变形。顶出结构采用推板结合顶杆的复合形式，瓶盖边缘的薄边区域靠推板均匀施力，内部螺纹区域配合小直径顶杆辅助脱模，顶出行程做了分段限位，前半段慢顶脱出螺纹倒扣，后半段快顶完成产品脱落，避免硬顶造成的瓶盖内壁发白、边缘缺料问题。浇口采用潜伏式点浇口设计，开模时浇口自动拉断，不需要后续人工修剪浇口残留，浇口位置选在瓶盖顶部中心，熔体填充时从中心向四周辐射流动，避免了偏心浇口带来的熔接痕位置偏移问题。模架侧面的绿色堵头对应不同回路的冷却接口，现场接水时不会出现管路接错的问题，每个接口都做了密封槽加深处理，长期高压通水也不会出现渗漏。模具的分型面做了0.02mm的预压干涉量，合模后分型面完全贴合，即使长期生产出现轻微磨损，也能靠预压量保证密封，不会出现披锋。所有滑动部件都预留了0.015mm的配合间隙，表面做了氮化处理，长期往复运动也不会出现拉毛、卡滞的问题，适配车间连续24小时的量产工况。
