吸尘器外壳注塑成型模具结构设计

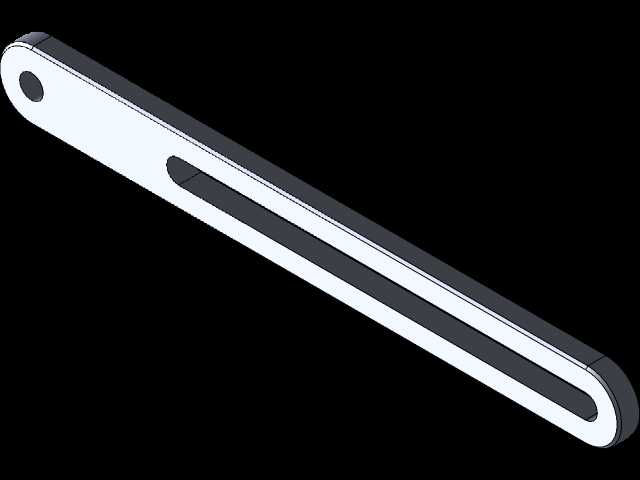

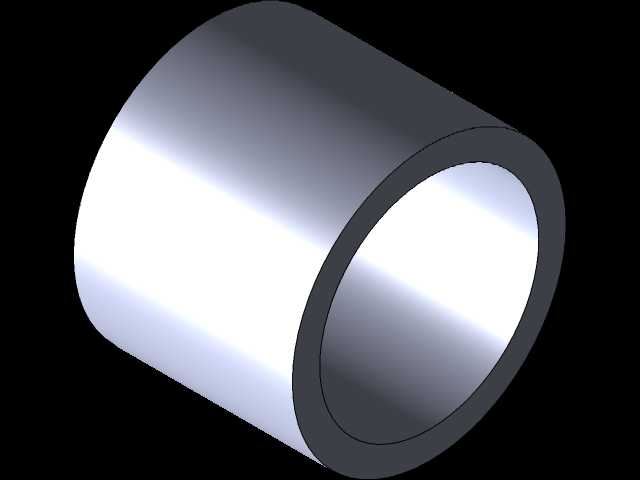

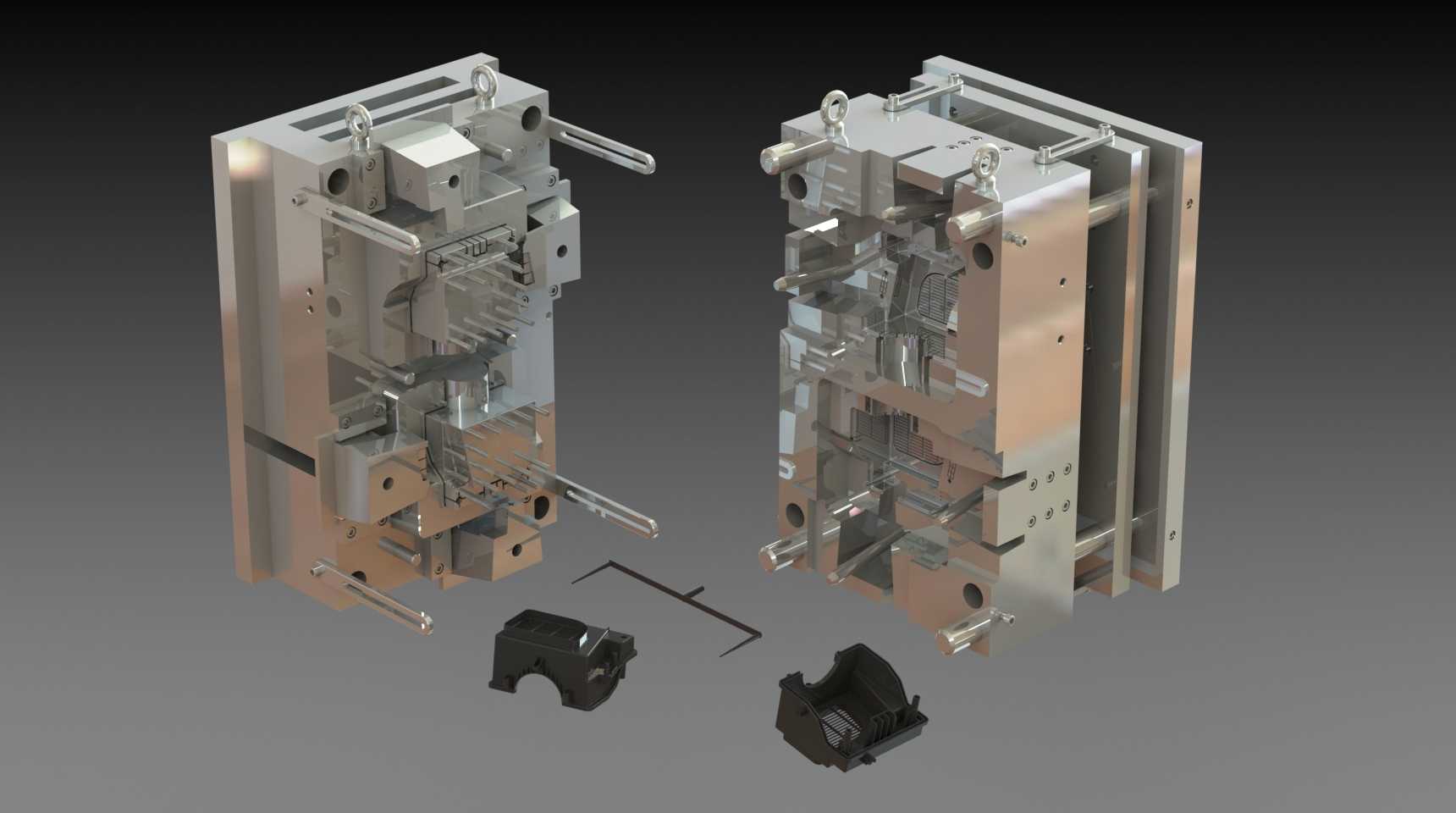

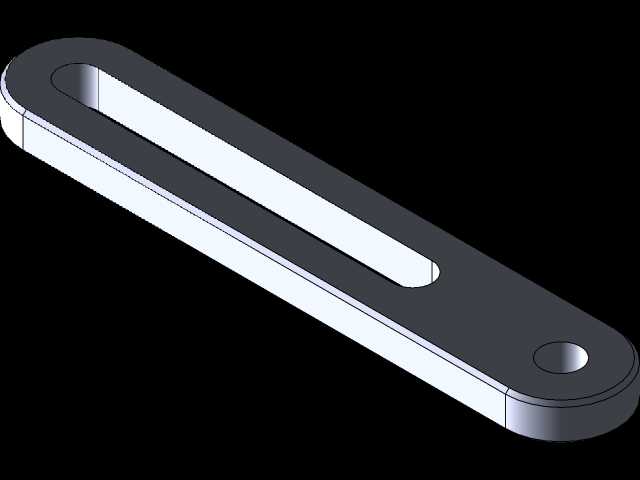

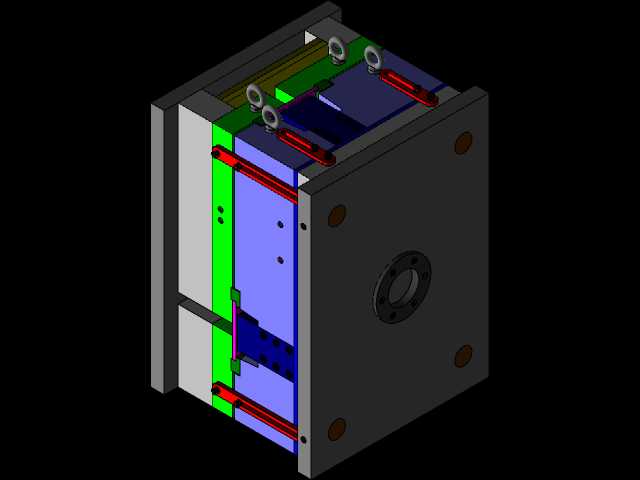

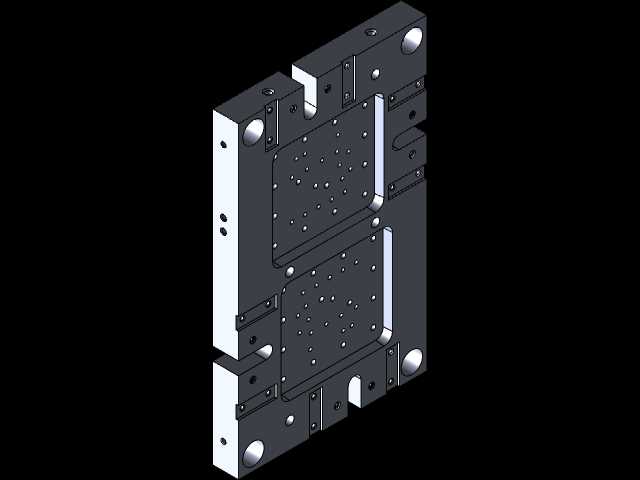

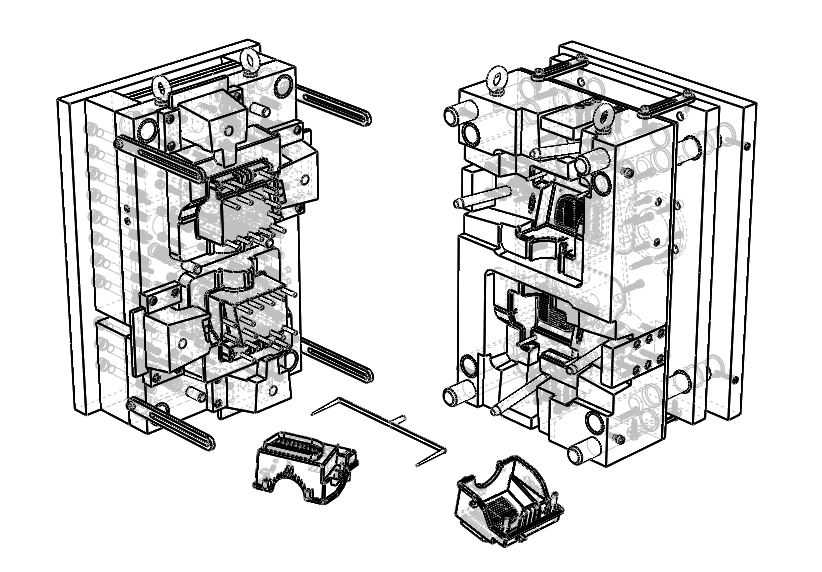

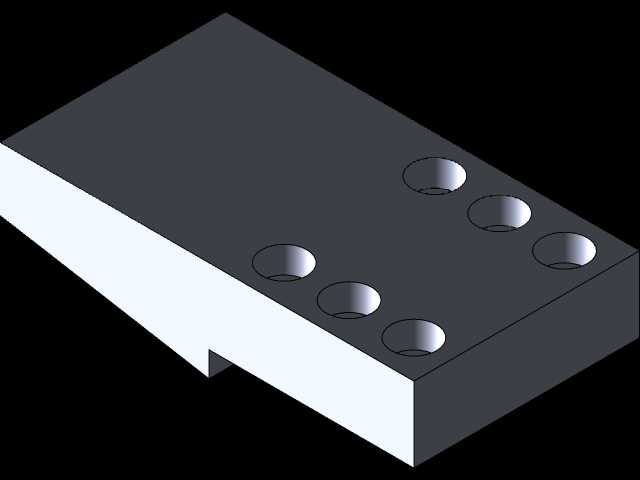

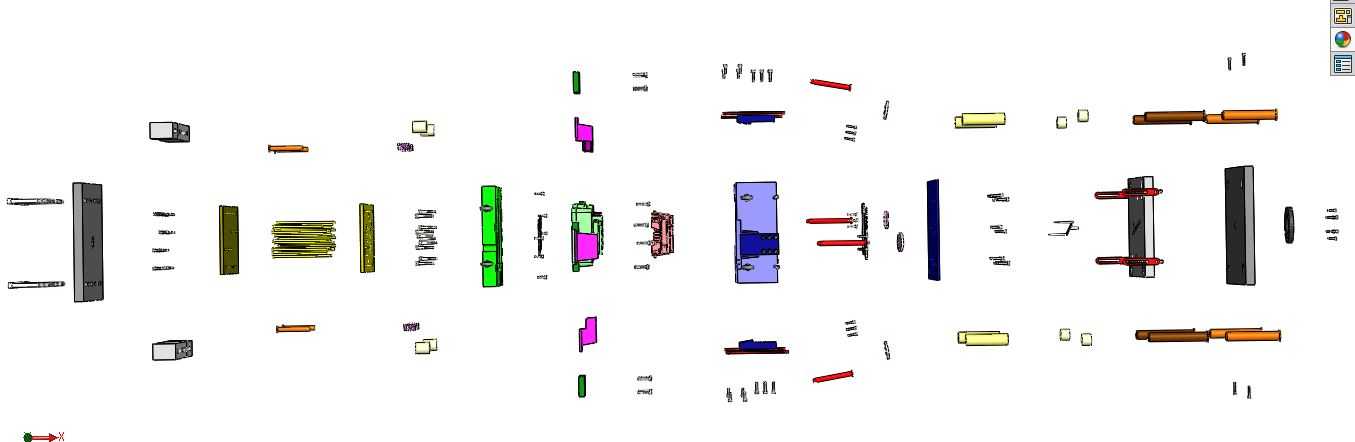

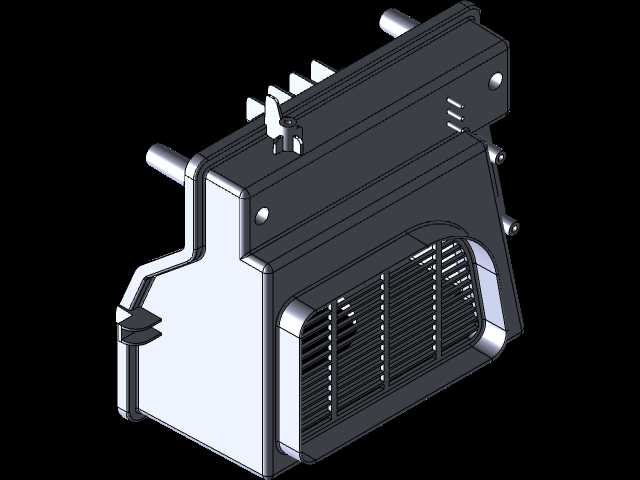

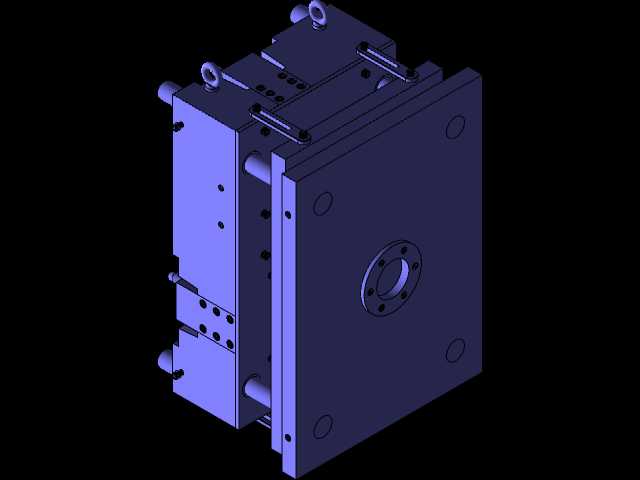

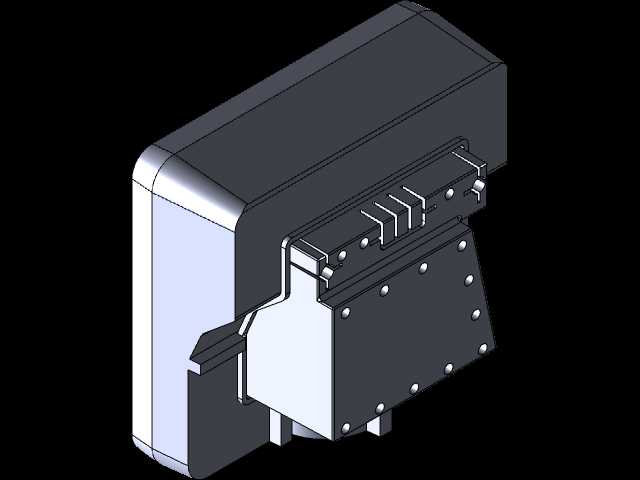

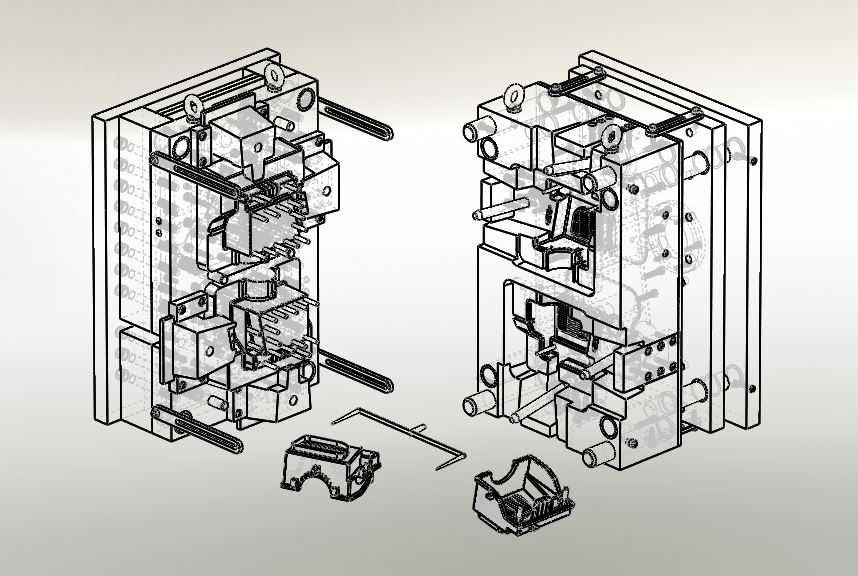

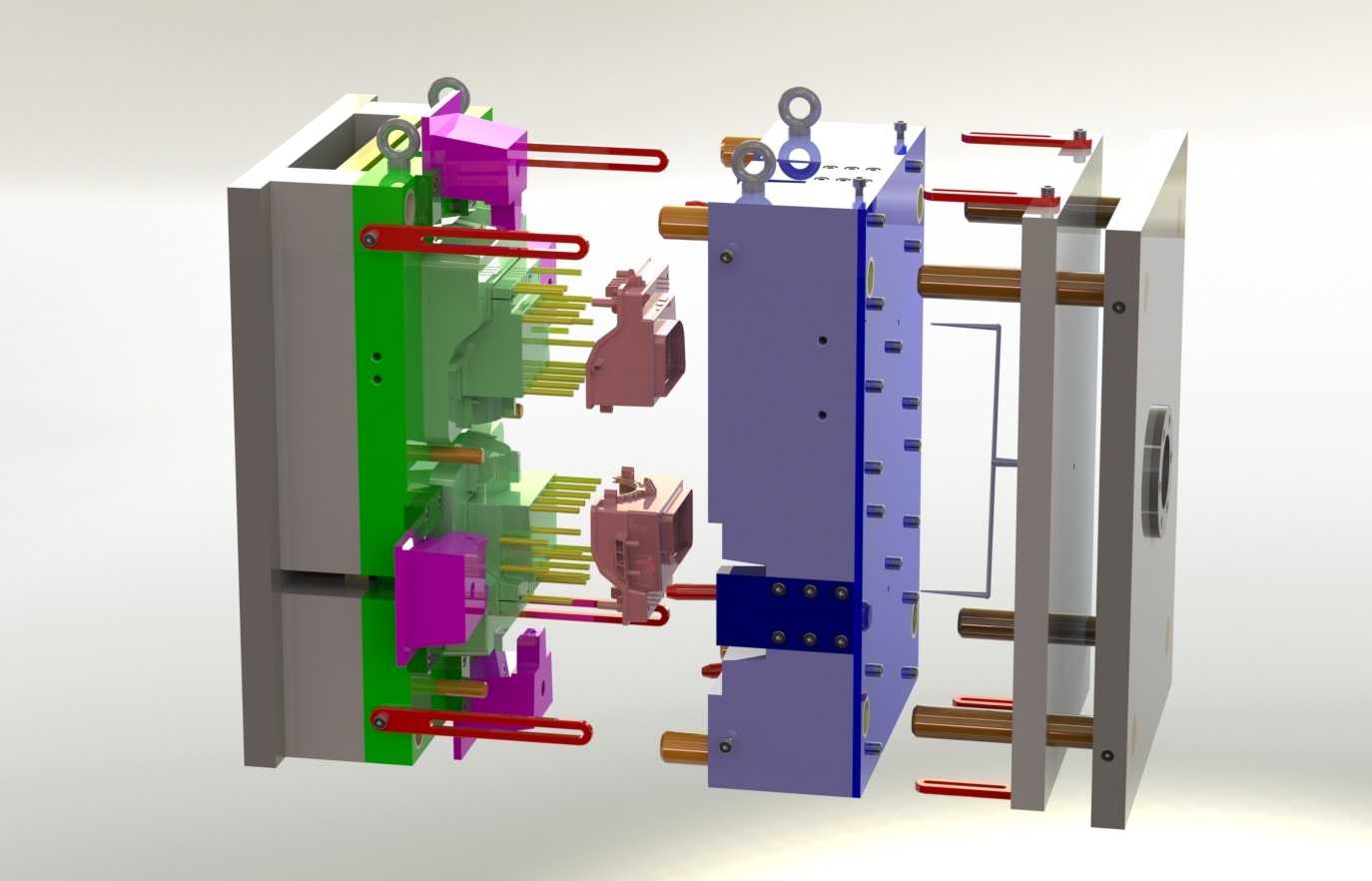

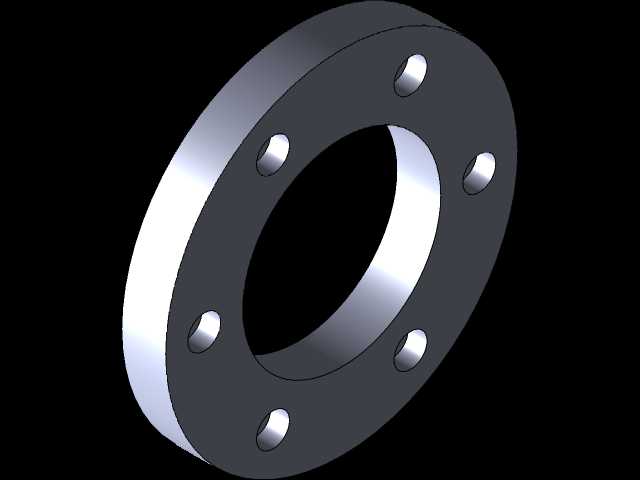

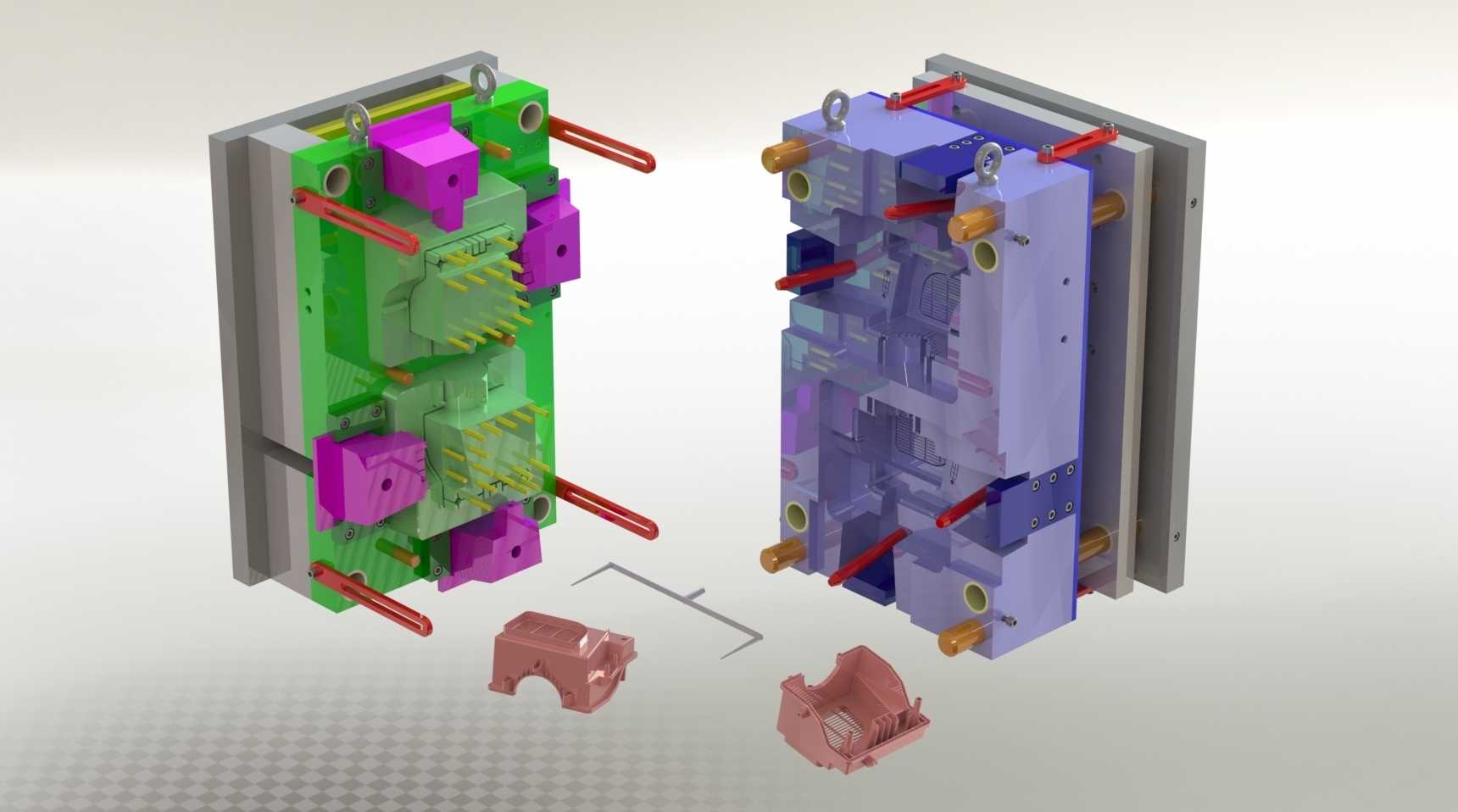

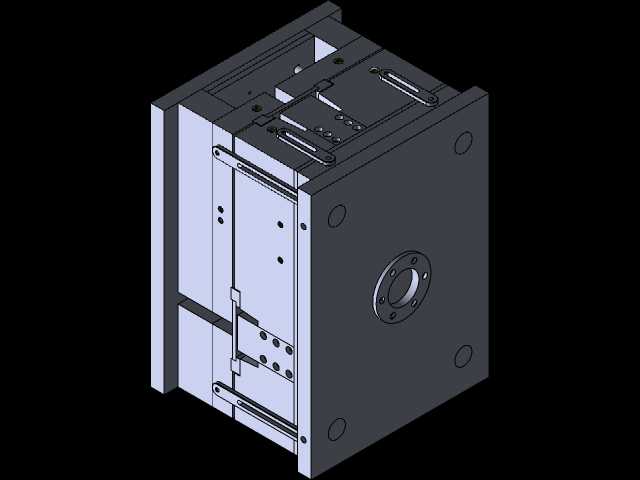

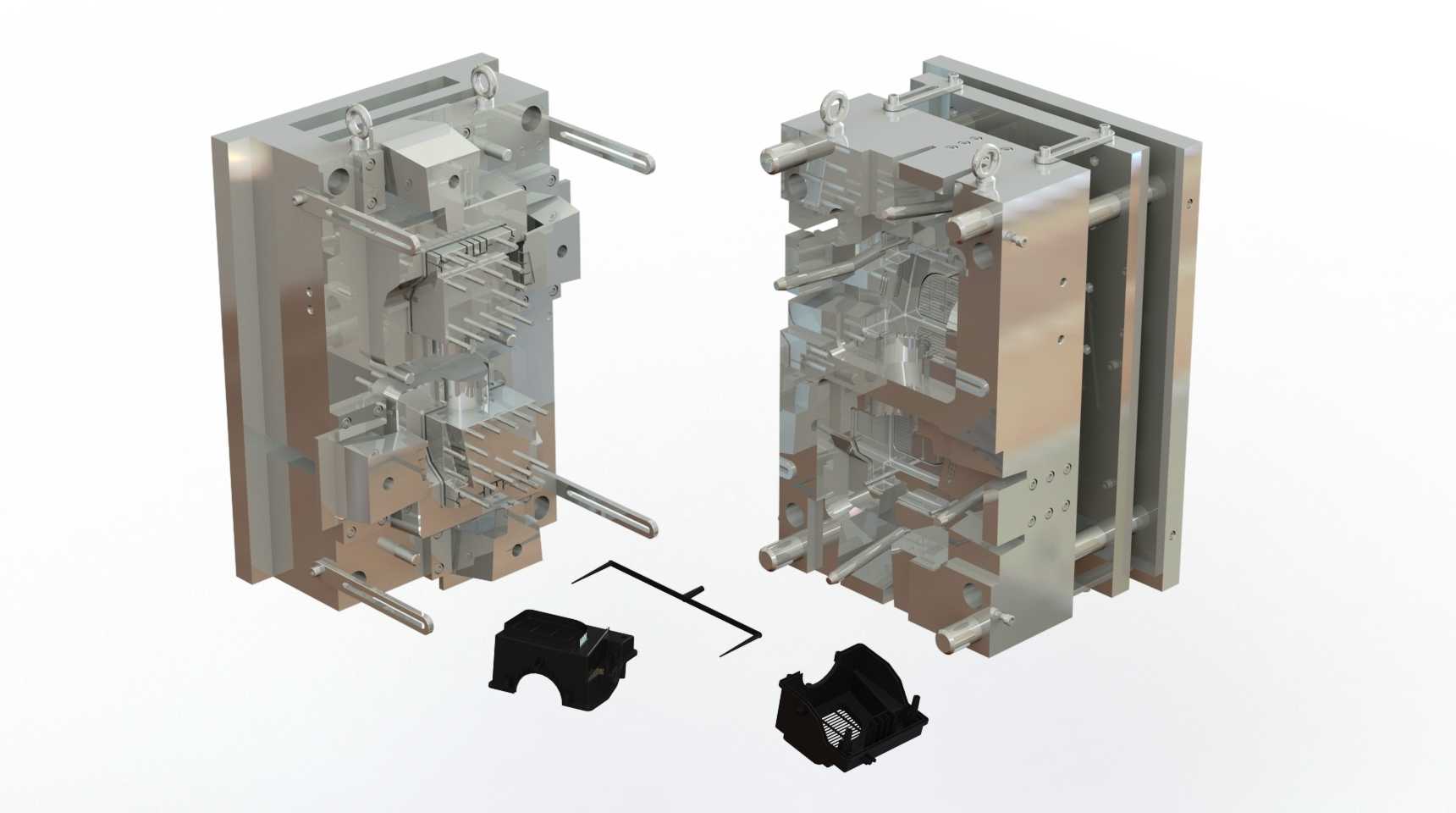

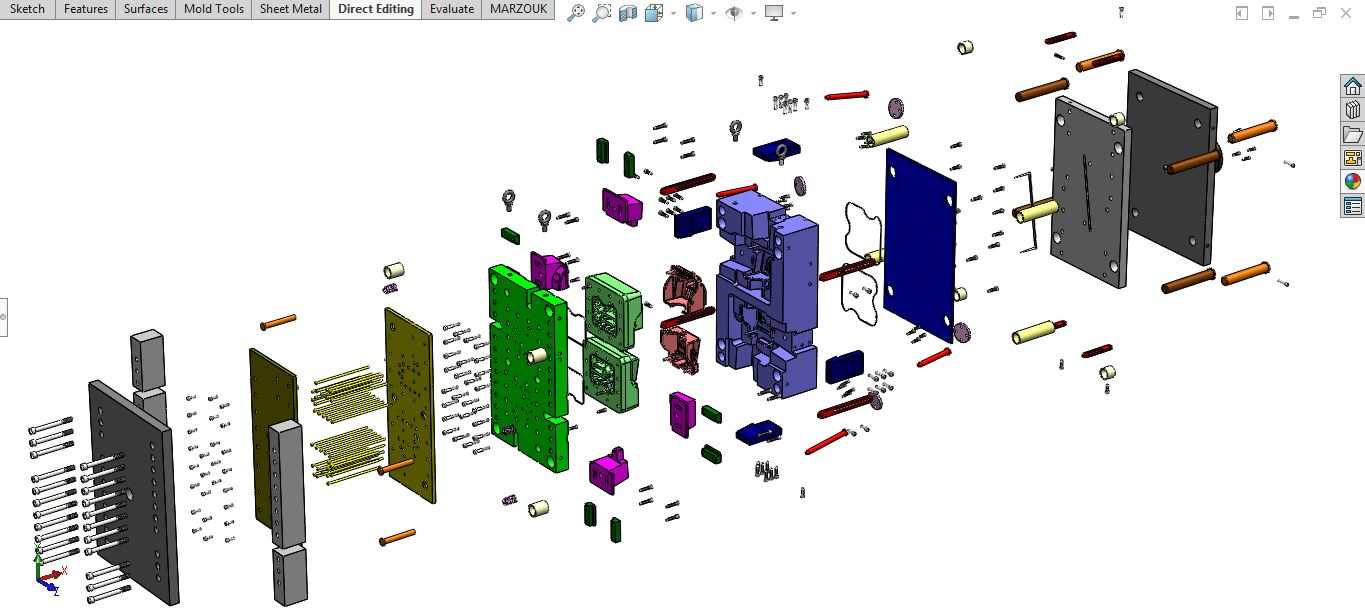

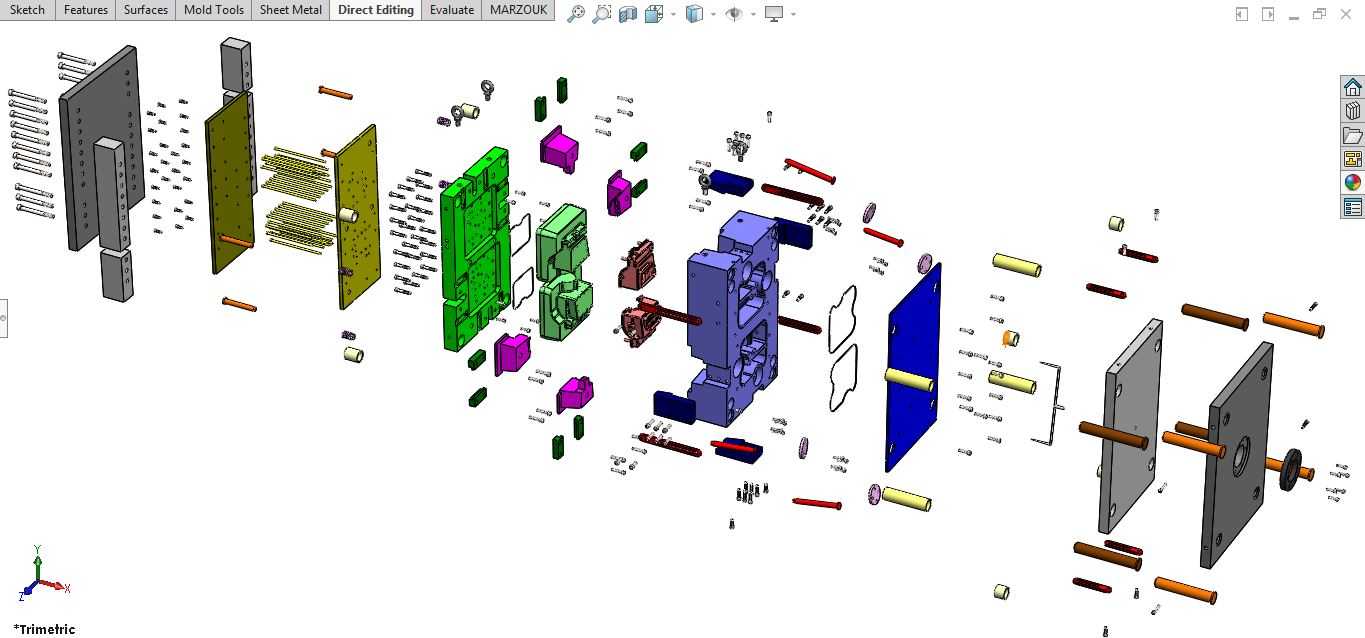

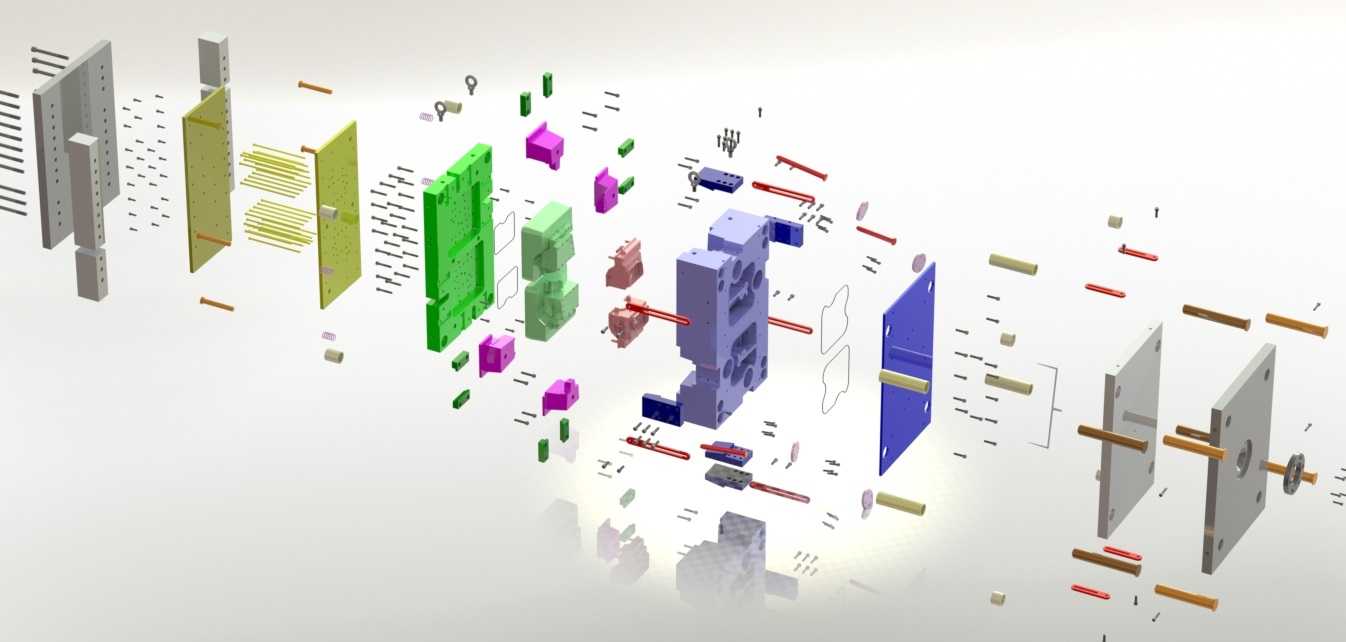

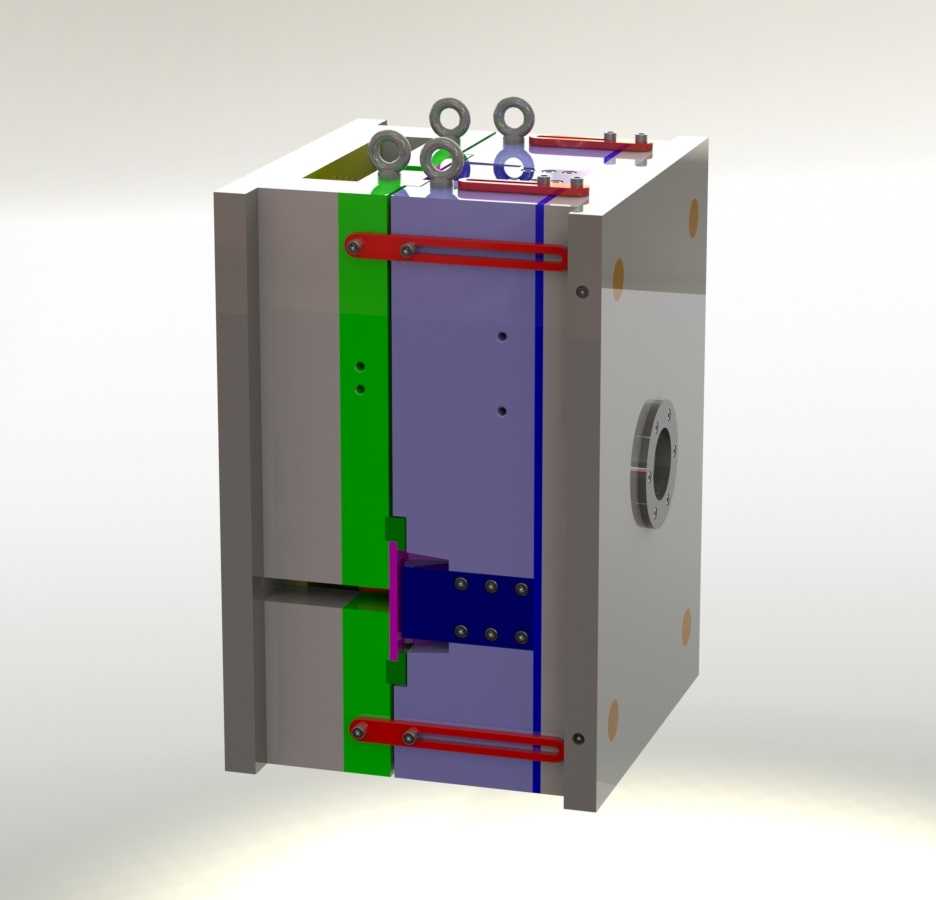

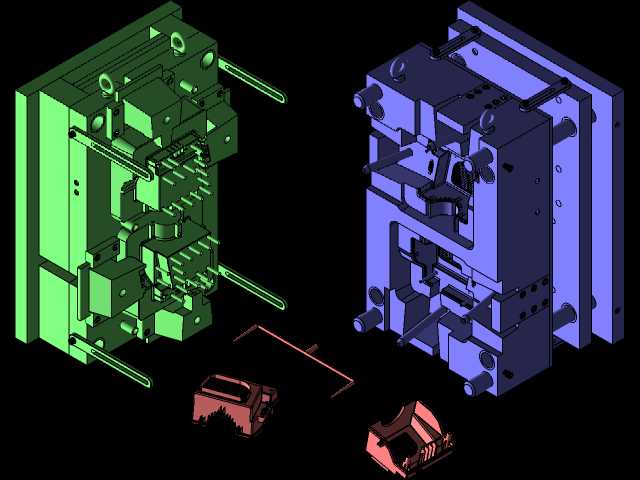

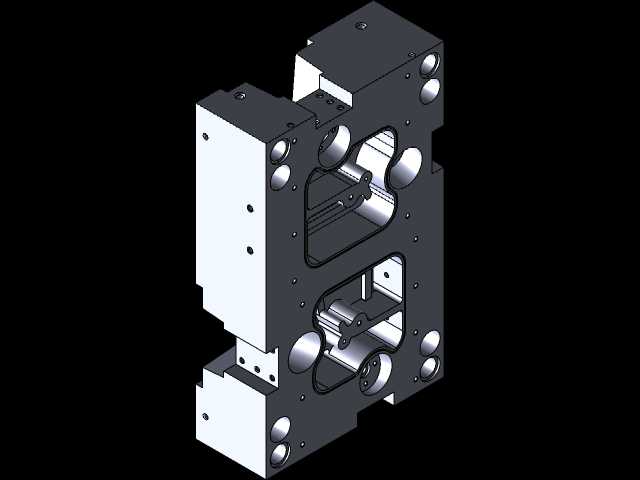

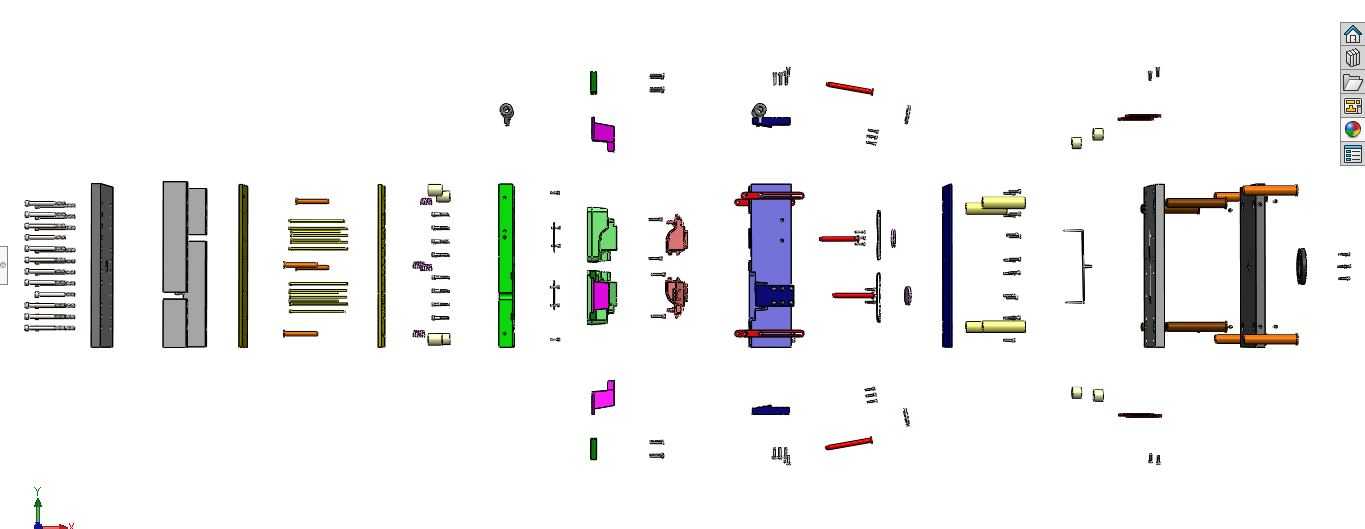

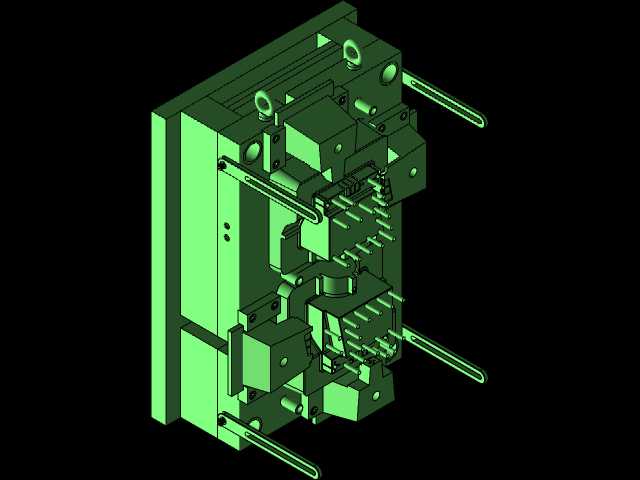

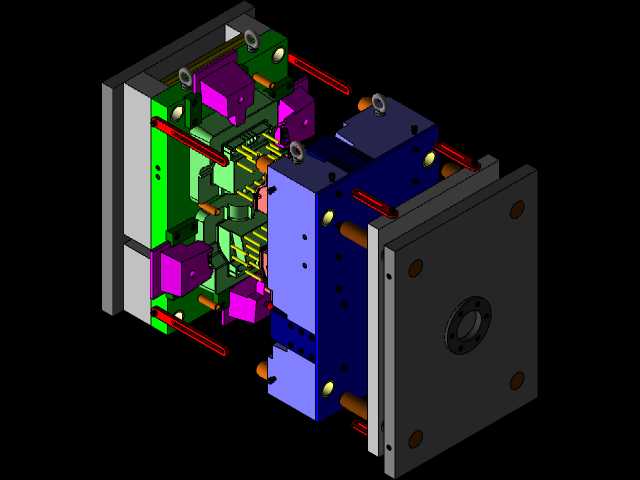

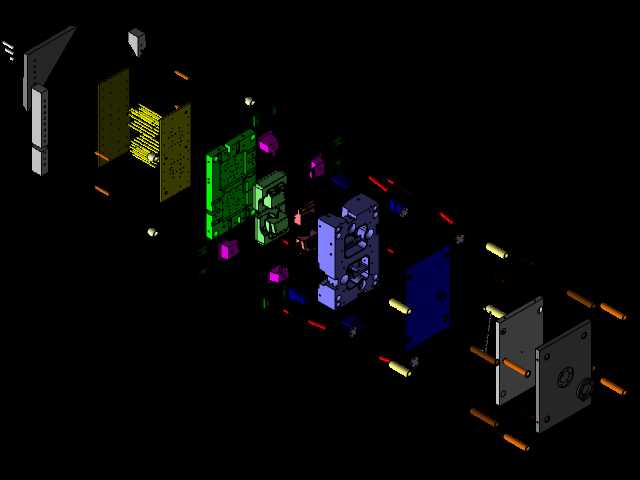

这套模具主要应用于家用清洁电器制造领域，专门用于吸尘器核心塑料外壳部件的批量注塑生产，适配卧式注塑机的安装使用需求，能够稳定完成对应塑料件的连续成型作业，满足家电制造环节对塑料结构件的精度与产能要求。模具整体采用两板模标准模架结构，整体长宽高尺寸适配常规300吨级注塑机的拉杆间距与最大模厚要求，安装时可直接通过模架上的定位圈与注塑机定模板定位孔配合，配合压板压紧即可完成装夹，无需额外定制转接工装，适配多数中小家电注塑车间的通用生产设备。从功能特性来看，这套模具针对吸尘器外壳的复杂曲面结构做了针对性的分型设计，分型面沿着塑料件的外观棱线平顺过渡，既避免了外观面出现明显夹线影响产品质感，又能保证开模时塑料件顺利留在动模侧，配合动模侧的顶出机构完成自动脱模。模具内部集成了完整的浇注系统，采用侧浇口进料方式，浇口位置设置在塑料件的非外观装配面，成型后去除浇口不会影响产品外观质量，流道截面采用圆形设计，能够最大程度减少熔体充模过程中的压力损失，保证熔融塑料快速均匀填充整个型腔，避免出现缺胶、熔接痕等成型缺陷。冷却系统采用随形水路设计，水路沿着型腔与型芯的成型面均匀排布，水路间距与孔径经过匹配计算，能够保证成型过程中模温均匀稳定，将塑料件的冷却收缩变形控制在允许公差范围内，既提升成型效率缩短生产周期，又能保证塑料件的尺寸精度满足后续装配要求。脱模机构采用顶针与斜顶组合的方式，针对塑料件上的倒扣结构设计了对应的斜顶抽芯结构，开模过程中斜顶在顶出的同时完成侧向抽芯，避免倒扣位置出现拉伤，同时顶针排布避开产品外观面与装配定位面，顶出痕迹不会影响后续的产品装配与外观处理。模具的导向定位系统采用精密导柱导套配合，同时在型腔型芯周边增设了锥面定位结构，合模时能够保证型腔与型芯的同轴度，避免长期生产过程中出现错位飞边问题，提升模具的长期生产稳定性与使用寿命。整套模具的结构设计充分考虑了注塑生产的实际操作需求，所有易损耗的零部件都采用标准化设计，后续维护更换时可以直接采购标准件替换，降低生产维护成本，同时模具的排气结构开设在分型面与熔体填充末端，能够快速排出型腔内的空气，避免产品出现烧焦、气泡等成型问题，稳定产出符合质量要求的吸尘器外壳部件。
