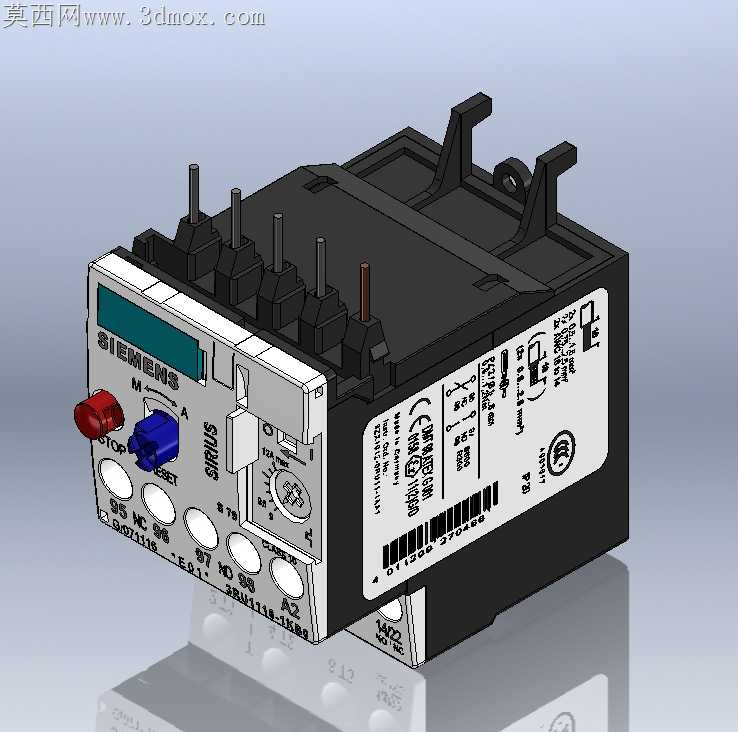

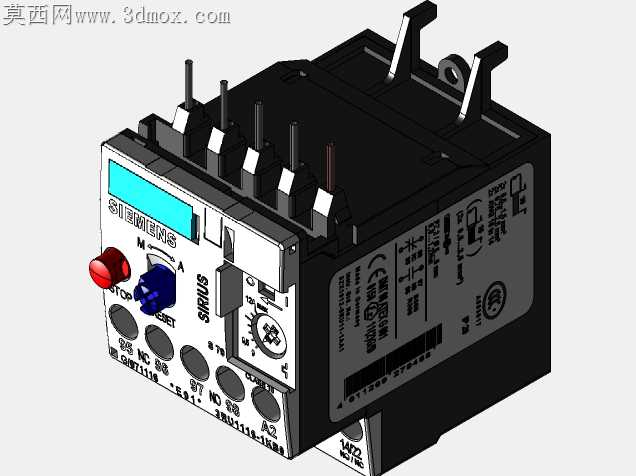

西门子热过载保护继电器精细三维结构

低压配电柜内的热继安装位常年受柜内温升、主回路接线拉扯、运维误碰的多重影响，不少现场投用的热继电器会出现整定旋钮偏移、接线端子形变、脱扣机构卡涩的问题，根源多来自早期结构设计对装配公差与工况形变的预留不足。这款西门子热继的三维结构在装配逻辑上做了多层适配，主回路进线端的接线端子座做了内嵌式加强筋，不是简单的平面凸台结构，筋位顺着接线螺丝的拧紧力矩方向排布，能抵消现场接线时过大扭力带来的座体开裂风险，端子孔的倒角做了15度斜度引导，哪怕接线时线芯有轻微散股，也能顺利插入端子腔，不会出现线芯顶在孔边压接不实的隐患。侧面的整定电流调节旋钮做了阶梯式卡位结构，旋钮外圈的防滑齿深度控制在0.8mm，既保证运维人员戴绝缘手套也能拧动调节，又不会因为齿过深积灰导致旋钮转动卡涩，旋钮下方的刻度盘和壳体之间留了0.3mm的均匀间隙，避免柜内温差带来的塑料件形变蹭到刻度标识，长期使用也不会出现刻度磨花看不清的问题。正面的测试按钮和停止按钮做了差异化的颜色与高度区分，红色停止按钮高出壳体表面2mm，蓝色测试按钮高出1.2mm，运维人员盲操作时靠触感就能区分功能，不会按错触发不必要的停机。按钮内部的复位弹簧腔做了封闭式挡边，能阻挡柜内的金属粉尘、线头碎屑落入弹簧卡位，避免弹簧卡滞导致按钮按下去弹不回来的故障。壳体上的导轨卡扣做了弹性让位槽，卡扣的卡合面做了圆弧过渡，往标准DIN导轨上安装时不需要用太大的力就能卡入，拆卸时用螺丝刀撬动卡扣的受力点特意做了加厚处理，不会因为多次拆装出现卡扣断裂的问题。主触头的接触桥部分做了弧度折弯处理，不是平直的铜片结构，能在触头闭合吸合时提供合适的接触压力，抵消长期通流带来的触头形变，减少接触电阻过大发热的问题。壳体表面的标识印刷位做了微凹处理，标识不是直接印在光滑壳体表面，凹下去0.1mm的槽能避免运维人员擦拭柜体积灰时磨掉参数标识，哪怕使用多年也能清晰看清整定范围、接线标识这些关键信息。出线端的端子标识和进线端做了错位排布，接线时上下端子的螺丝不会互相干扰，哪怕是用短柄螺丝刀也能顺利完成上下端的接线操作，不会出现螺丝刀被相邻端子挡住拧不到位的情况。
