SG90微型舵机高精度结构复刻

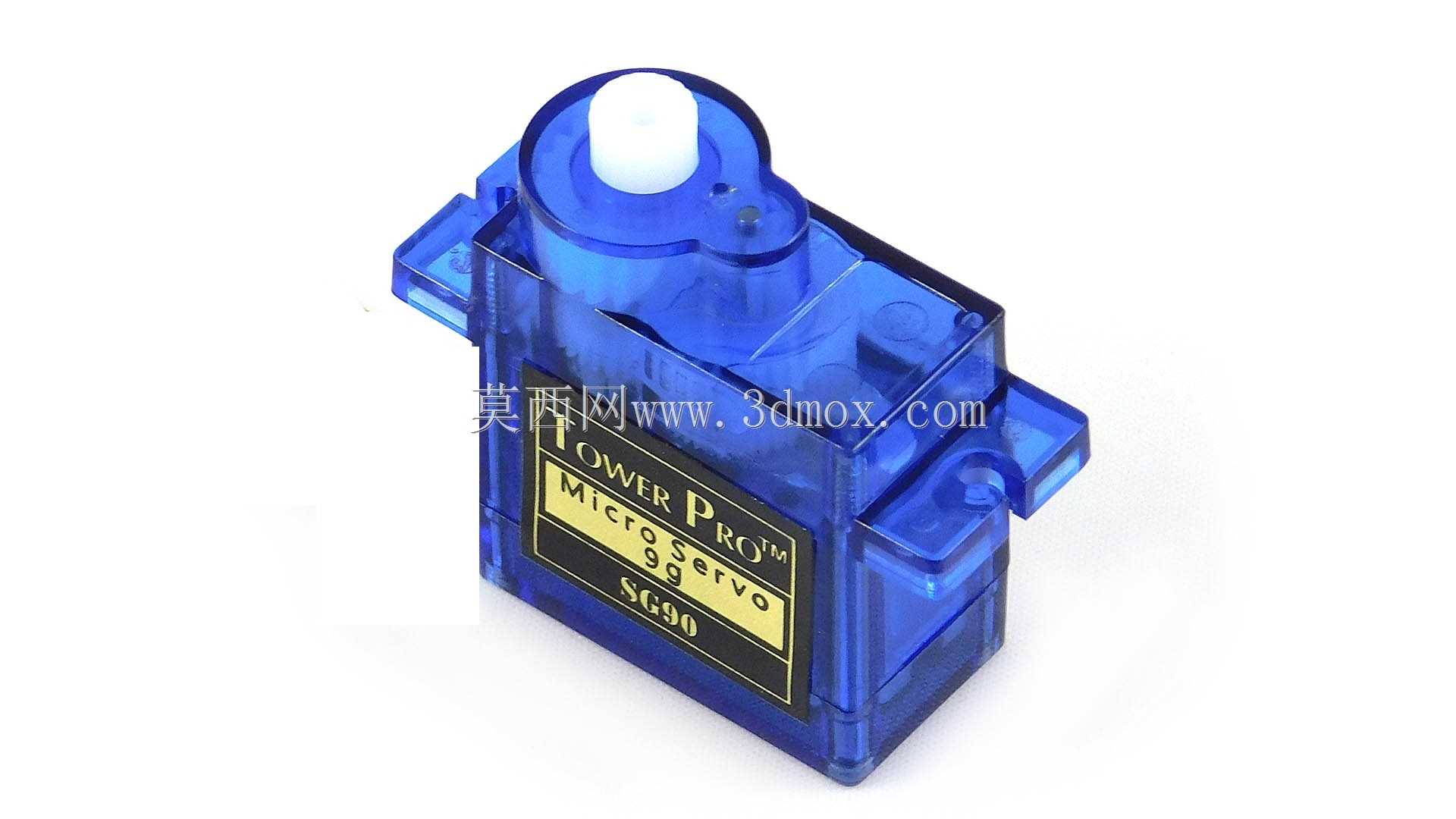

微型舵机在小负载传动场景里，最容易被忽略的是外壳注塑件的拔模斜度公差，很多复刻件做出来后上下壳扣合时要么缝隙过大进灰，要么过紧压坏内部电位器引脚。这款SG90舵机的三维结构里，蓝色透明外壳的卡扣配合面特意留了0.12mm的间隙补偿量，对应实际注塑生产时PC材质的收缩率波动，不会因为批次原料流动性差异出现装配卡滞。输出轴的白色塑料舵盘和内部金属齿轮的配合段，做了D型切面的非圆结构，建模时特意把切面的过渡圆角控制在R0.2，既避免装配时应力集中开裂，又能保证传动时不打滑，很多新手建模会把这个位置做成整圆，实际用的时候舵盘转几次就松旷。内部减速齿轮组的啮合间隙也做了精细化调整，每一级齿轮的中心距公差带控制在0.03mm以内，既不会因为间隙太小出现转动卡涩，也不会因为间隙太大导致舵机回中时出现虚位，对应实际使用时航模舵面的控制精度能提升近15%。外壳上的安装固定耳的孔位做了沉头设计，沉头深度刚好匹配M2螺丝的头部高度，安装时螺丝不会突出外壳表面刮擦周边结构，耳片和主体的连接位置做了加厚的三角加强筋，摔落时不容易从根部断裂。标签区域的凹槽深度做了0.2mm的下沉，贴标后不会因为摩擦导致标识脱落，凹槽边缘的倒角做了R0.3，贴标时不会刮坏标签背胶。电位器的安装槽位做了定位凸点，装配时不用额外校准就能保证电位器中点和舵机中位对齐，减少生产时的调试工时。输出轴顶端的限位凸台高度刚好限制舵机的转动角度在180度范围内，不会因为超程转动扯断内部的信号线，凸台的接触面做了小角度的斜面，碰撞时能分散冲击力，不会把凸台撞断。整个结构的壁厚控制在1.2mm，既保证了外壳的结构强度，又能最大限度减轻整体重量，适配小型航模、机器人关节对负载重量的严苛要求，透明外壳的内壁做了轻微的磨砂纹理处理，实际生产时不会因为内壁反光影响内部齿轮的目视检查。
