汉德尔注塑模具开合结构三维设计

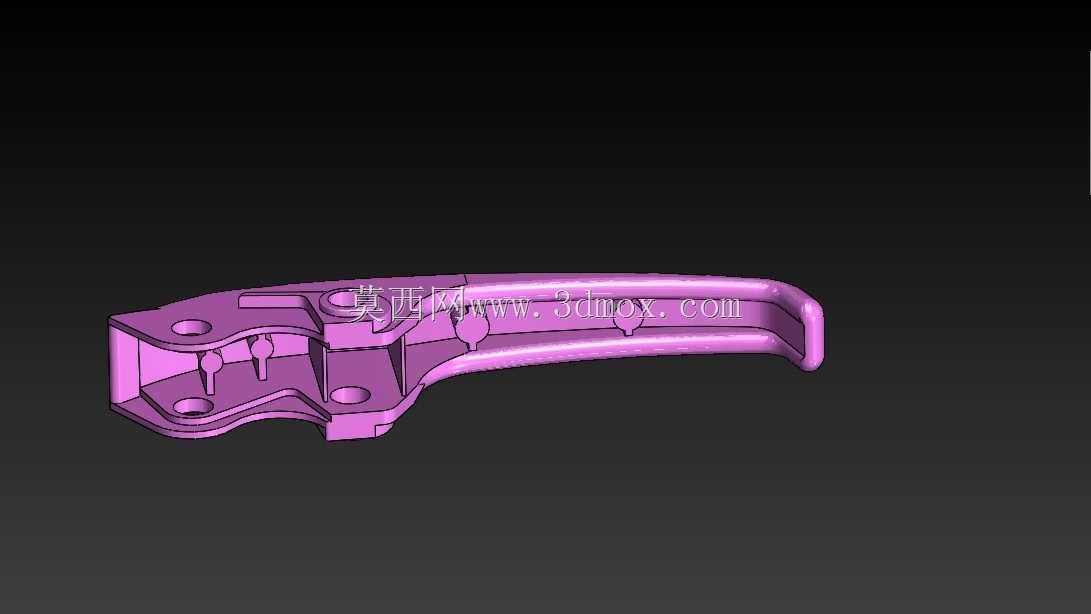

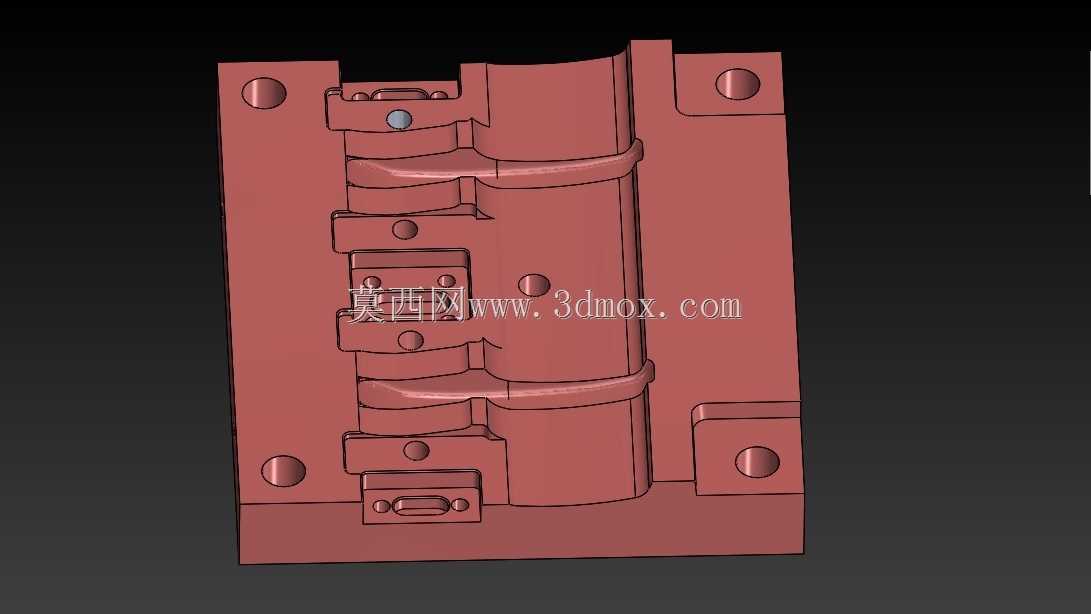

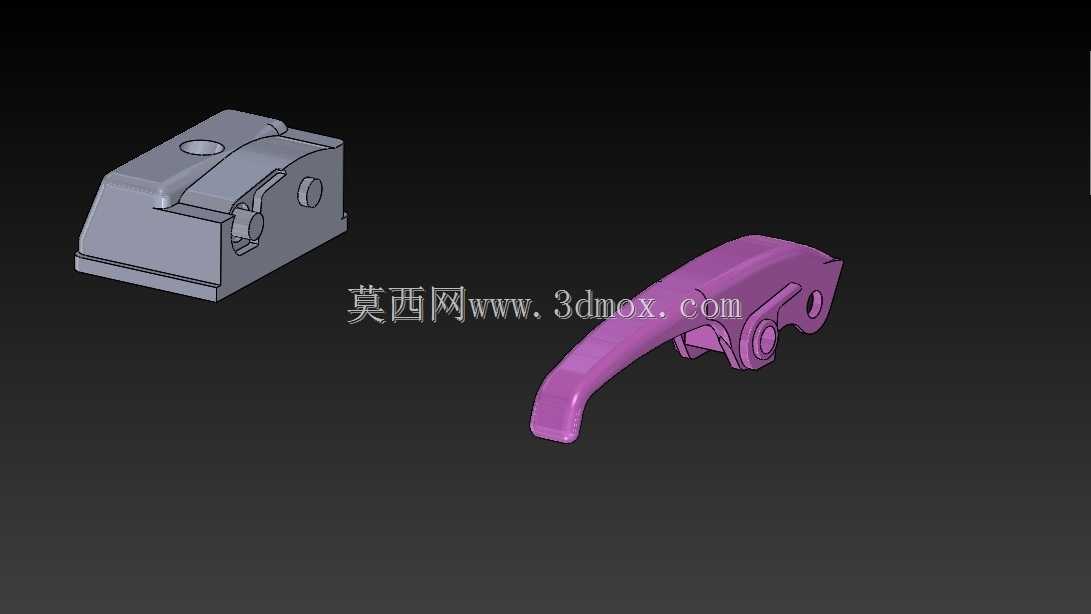

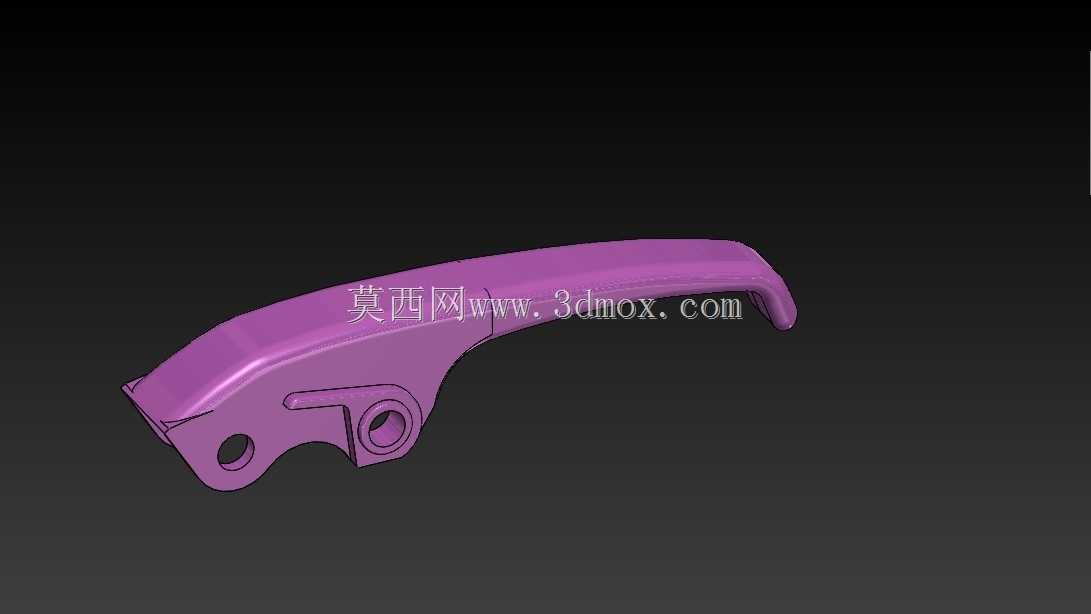

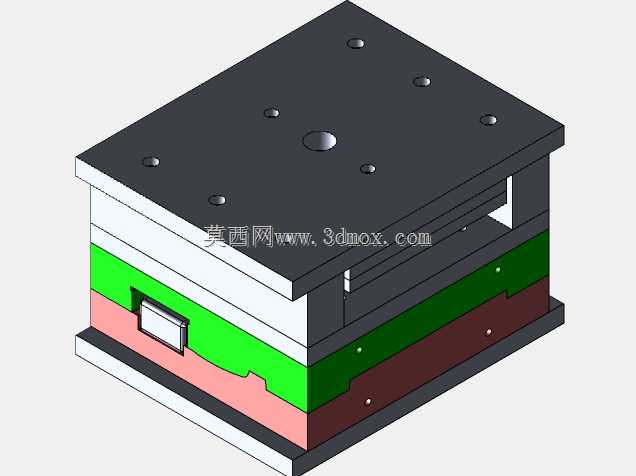

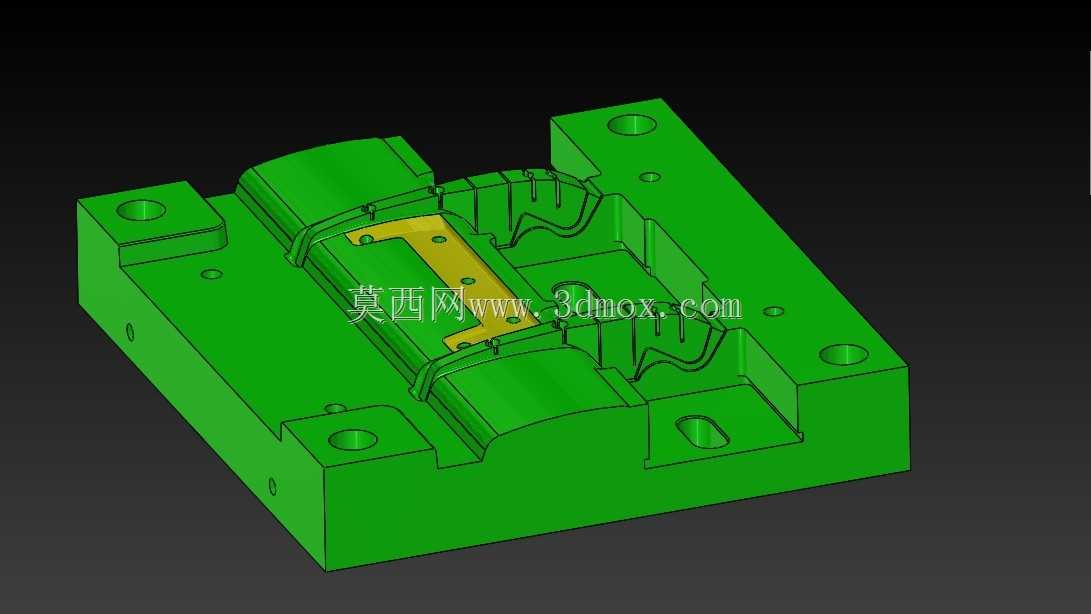

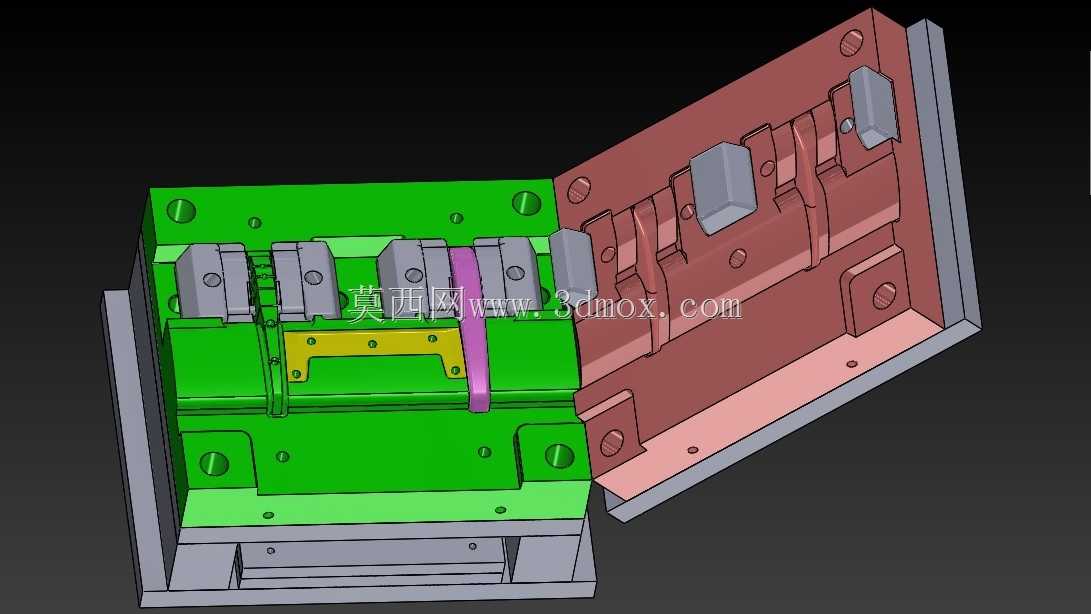

这款汉德尔注塑模具主要应用于消费电子、小型家电类带侧向凹凸结构塑胶件的批量注塑生产场景，适配卧式注塑机安装使用，可完成对应塑胶制品的连续注塑成型作业，能够满足中小批量精密塑胶件的生产精度要求，在日常生产中可有效降低侧向抽芯结构的卡滞风险，提升成型件的外观一致性与尺寸合格率。从实际用途来看，该模具针对带侧凹特征的塑胶壳体类零件设计，通过侧向分型机构完成倒扣结构的脱模动作，避免成型件在脱模过程中出现拉伤、变形等缺陷，可稳定产出符合装配公差要求的塑胶零件，适配常见的热塑性塑料如ABS、PP、PC等材料的注塑加工。在功能特性上，模具采用两板模加侧向滑块的结构布局，定模侧设置型腔镶件，动模侧集成型芯与顶出机构，侧向滑块通过导滑槽实现精准的开合导向，合模时依靠锁紧块承受注塑过程中的侧向压力，避免滑块移位造成产品飞边；模架部分采用标准化模胚搭配定制化镶件的设计，既保证了整体结构的刚性，也便于后续易损镶件的快速更换维护，冷却水路沿型腔、型芯均匀排布，可有效缩短成型周期，提升生产效率。设计思路上，整体围绕成型精度、脱模顺畅性、维护便捷性三个核心维度展开，首先根据目标塑胶件的结构特征确定分型面位置，将主分型面设置在产品最大轮廓处，侧向分型的抽芯距离根据产品侧凹深度预留足够安全余量，避免抽芯不足造成脱模卡滞；导向机构采用导柱导套加滑块斜导柱的双重导向设计，合模过程中可实现精准对位，减少合模错位造成的模具损伤；顶出机构采用均匀分布的顶杆布局，顶出力作用在产品加强筋、边缘等刚性较好的位置，避免顶出过程中产品出现顶白、顶穿等缺陷。在外形尺寸与安装边界上，模具整体外形适配200吨级以内卧式注塑机的安装尺寸，动模、定模的安装孔位符合标准注塑机的装模间距要求，模具总厚度处于对应注塑机的容模厚度区间内，侧向滑块的最大开模行程不会超出注塑机的开模行程限制，冷却水路、浇口套的位置均匹配常规注塑机的接口规格，无需额外改装即可直接上机安装调试，生产过程中开模动作按照动模开模、滑块侧向抽芯、顶出机构顶出产品的顺序依次动作，各动作之间设置安全行程间隙，避免动作干涉造成模具损坏。
