信和四单元闭式冷却塔SolidWorks模型

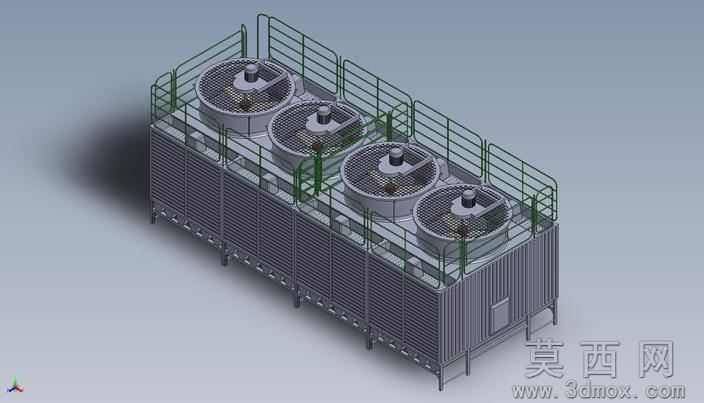

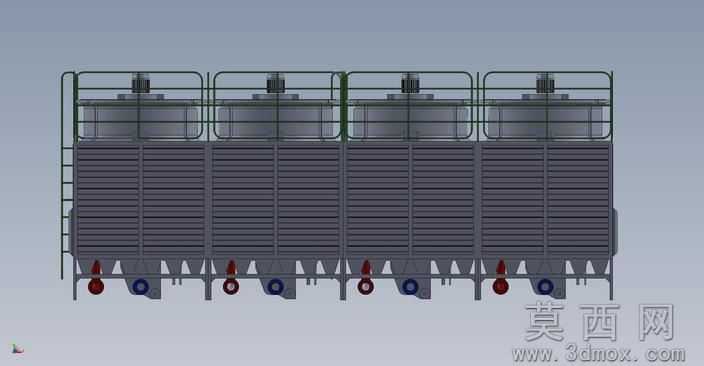

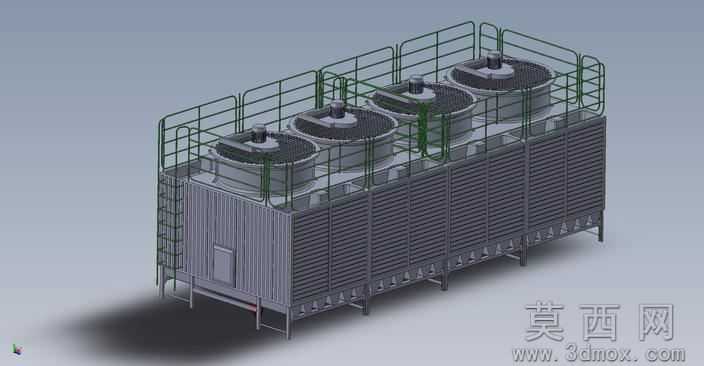

本模型为信和500ASSD_CT-4CELLS四单元组合式冷却塔，建模流程遵循工业设备正向设计逻辑，首先根据闭式冷却塔的行业设计规范确定整体布局，先搭建底部承托钢架的基准线，依次完成换热盘管区、侧部进风格栅、顶部风机单元、外围检修护栏的特征绘制，每个部件均按照实际装配约束添加配合关系，避免出现干涉错位问题。参数设计阶段严格匹配四单元冷却塔的真实规格，单格风机直径、塔体总高度、单元模块宽度、进风面尺寸均参照实物1:1还原，预留了管路接口、检修门、爬梯的安装位置，所有参数均支持后续编辑调整，可根据项目需求修改单元数量、外形尺寸。渲染材质方面针对不同部件匹配对应工业材质，底部钢架采用镀锌碳钢哑光金属材质，侧部散热格栅采用灰色PVC耐候材质，顶部风机护网采用喷塑钢丝网材质，风机风筒采用玻璃钢防腐材质，护栏采用明黄色安全警示漆材质，整体渲染效果还原工业设备真实质感，可直接用于方案展示。结构原理上完整还原闭式冷却塔的核心构造，四个独立冷却单元横向拼接，顶部轴流风机负责抽风形成负压，侧部进风格栅引导空气横向流经换热盘管区域，盘管内循环冷却水与空气完成热交换，热量通过顶部风机排出塔外，底部集水盘承接冷凝水，外围护栏保障顶部检修作业安全，整体结构符合闭式冷却塔的换热工作逻辑。软件兼容方面，模型提供SolidWorks2012格式的完整装配体与零件文件，同时附带AutoCAD2011版本的二维参考图纸与效果展示图，支持主流三维机械设计软件打开编辑，可直接生成工程图用于生产参考。研发教学应用层面，该模型可用于制冷换热设备的课程教学演示，帮助学习者理解闭式冷却塔的内部构造与工作原理，也可作为暖通项目方案设计的参考模型，还可用于设备生产企业的产品选型展示、装配工艺培训，为换热制冷领域的设计研发工作提供可靠的三维参考依据。
