皮卡配套拖车牵引连接装置结构设计

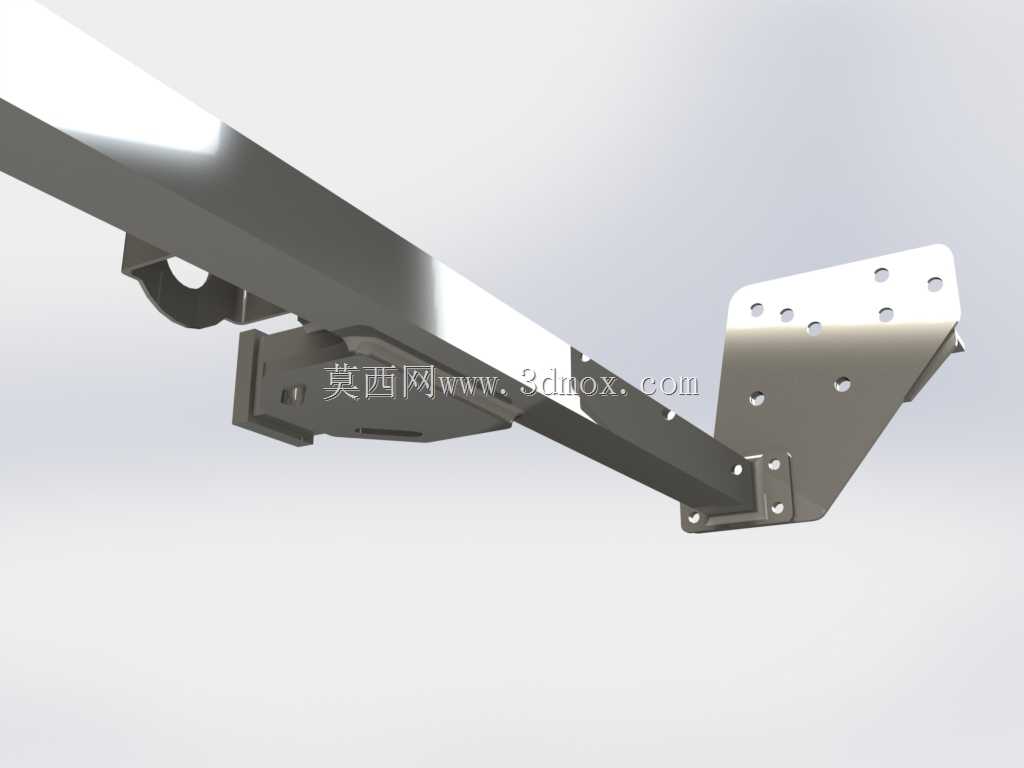

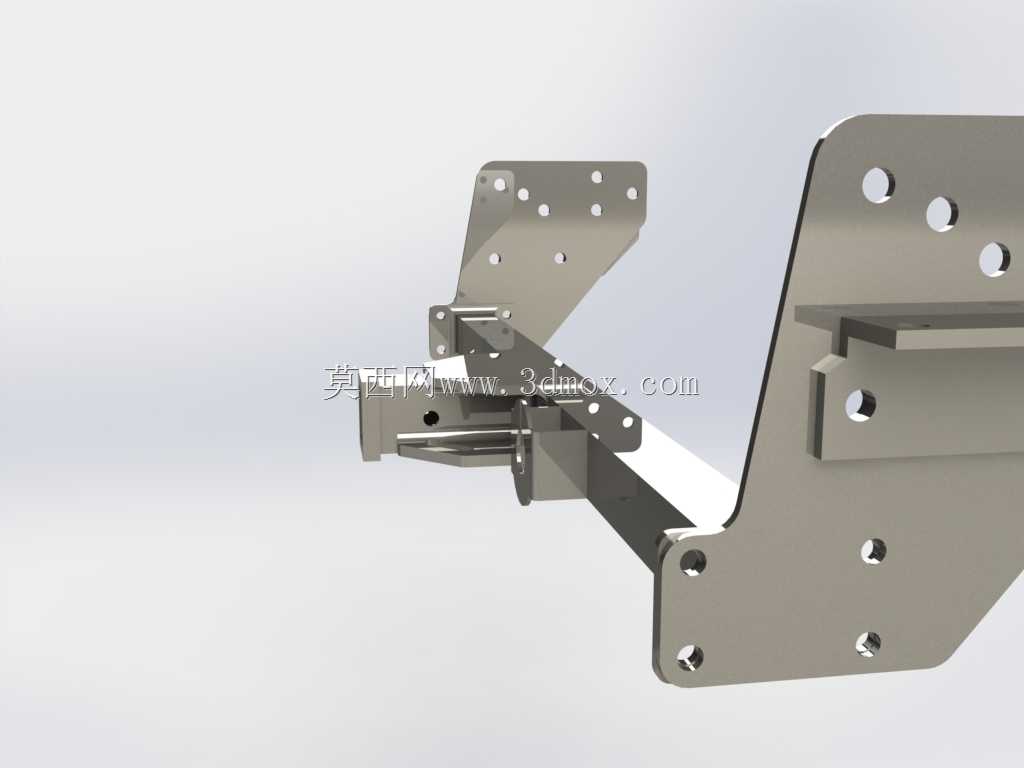

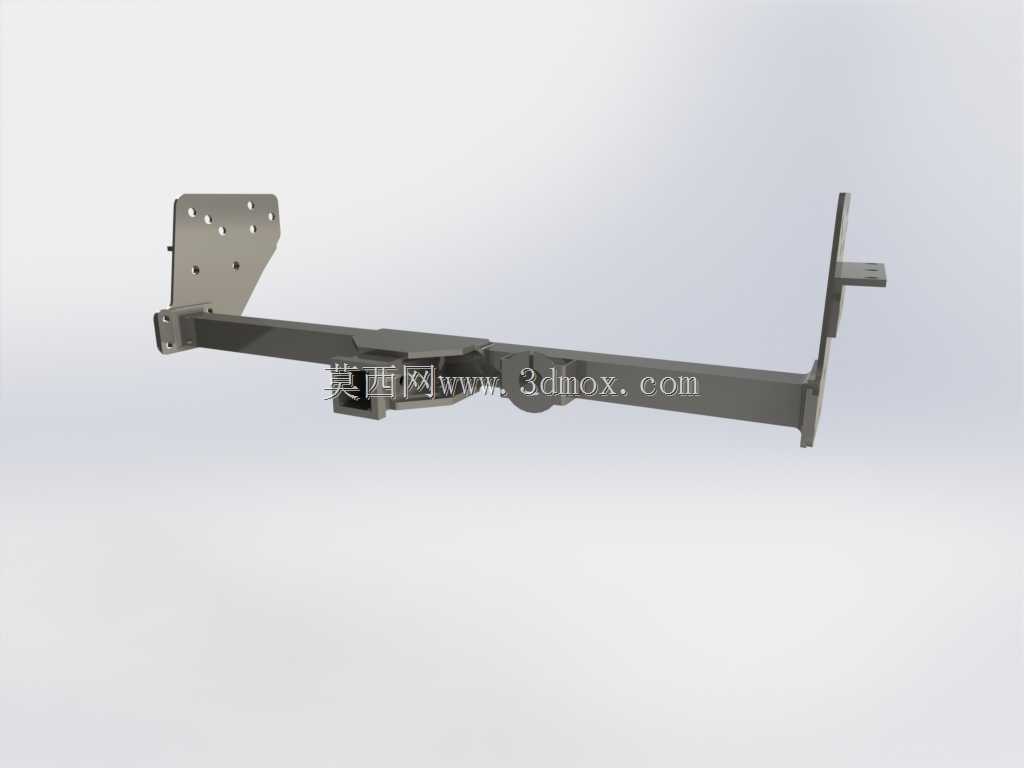

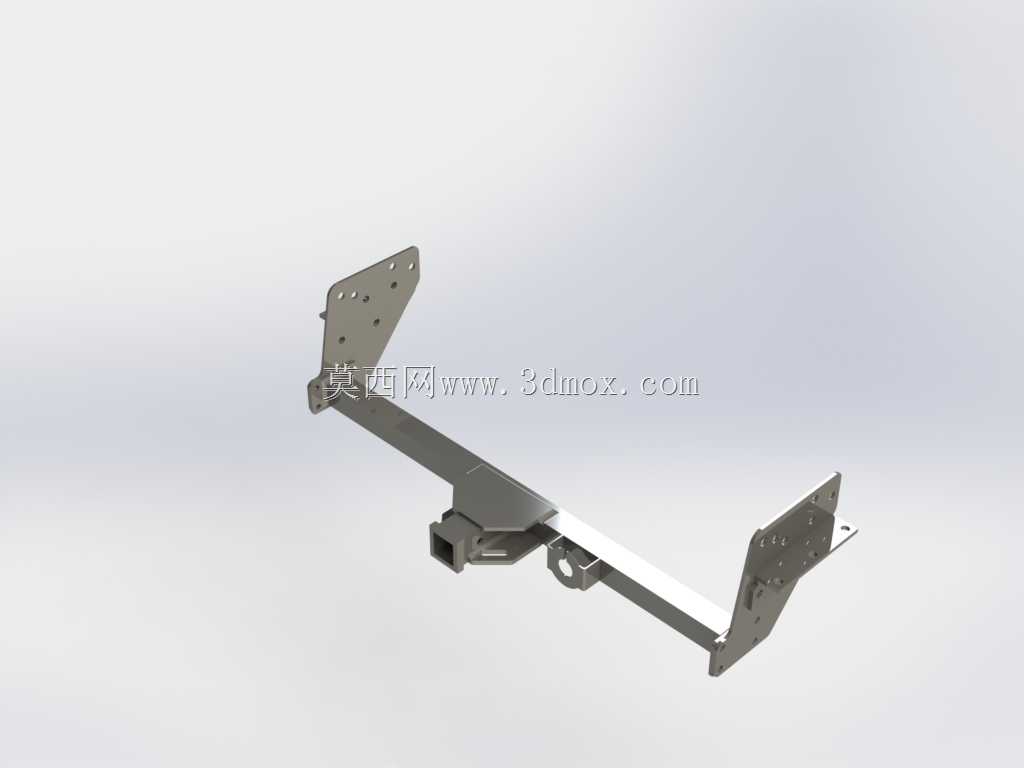

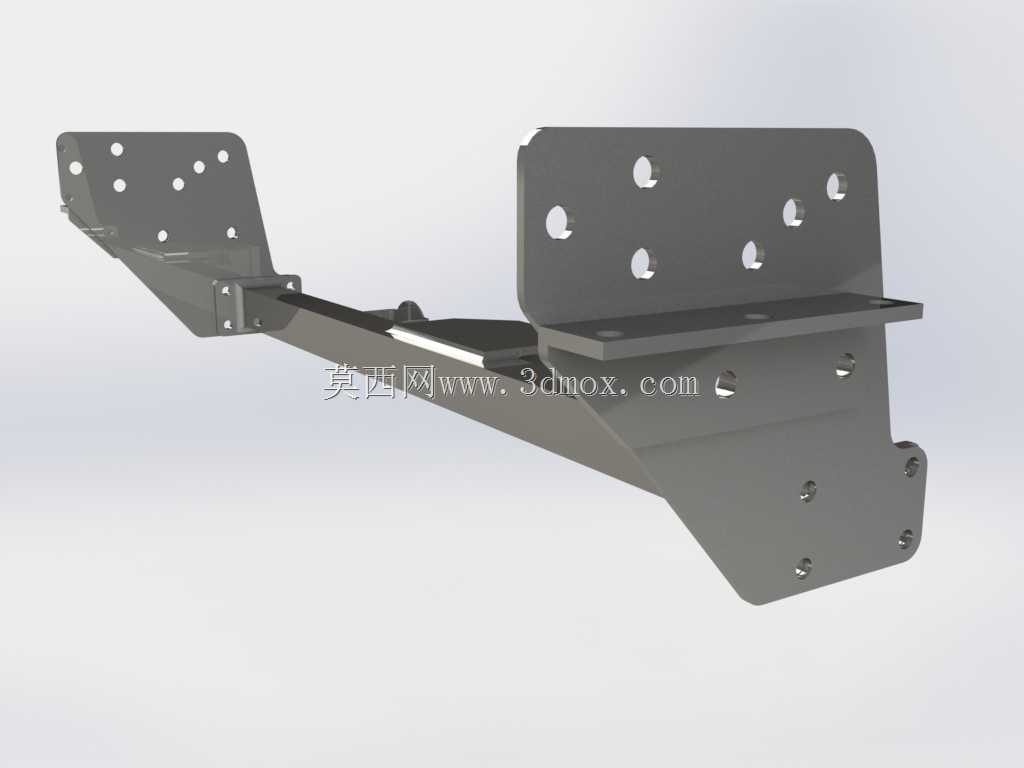

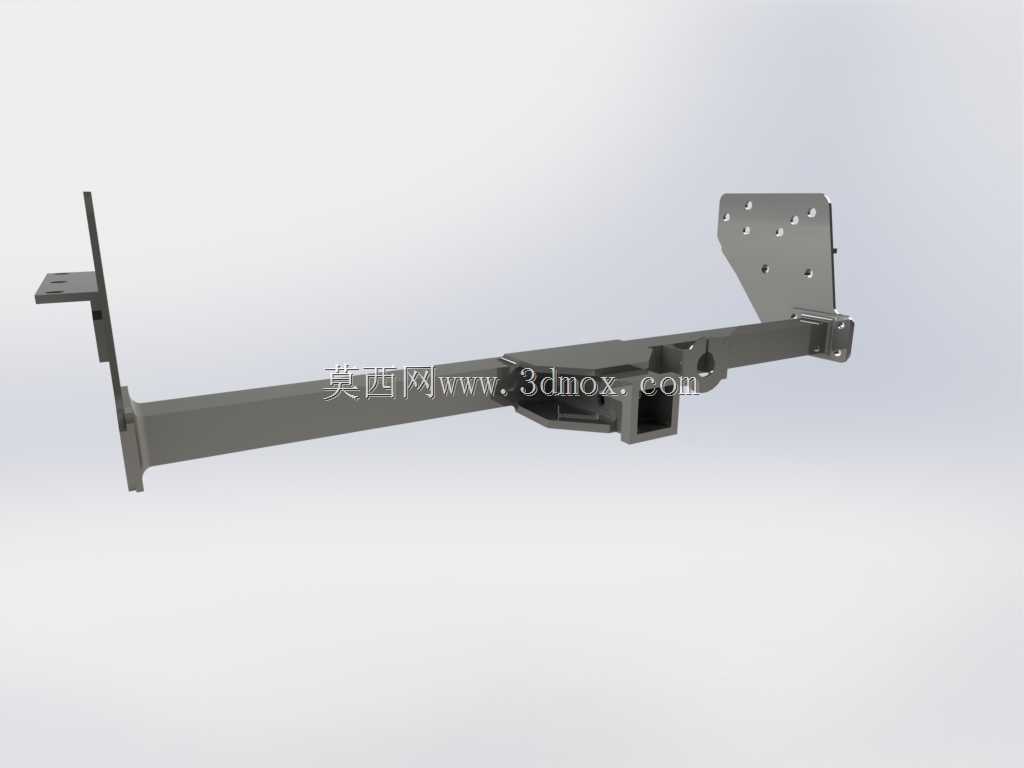

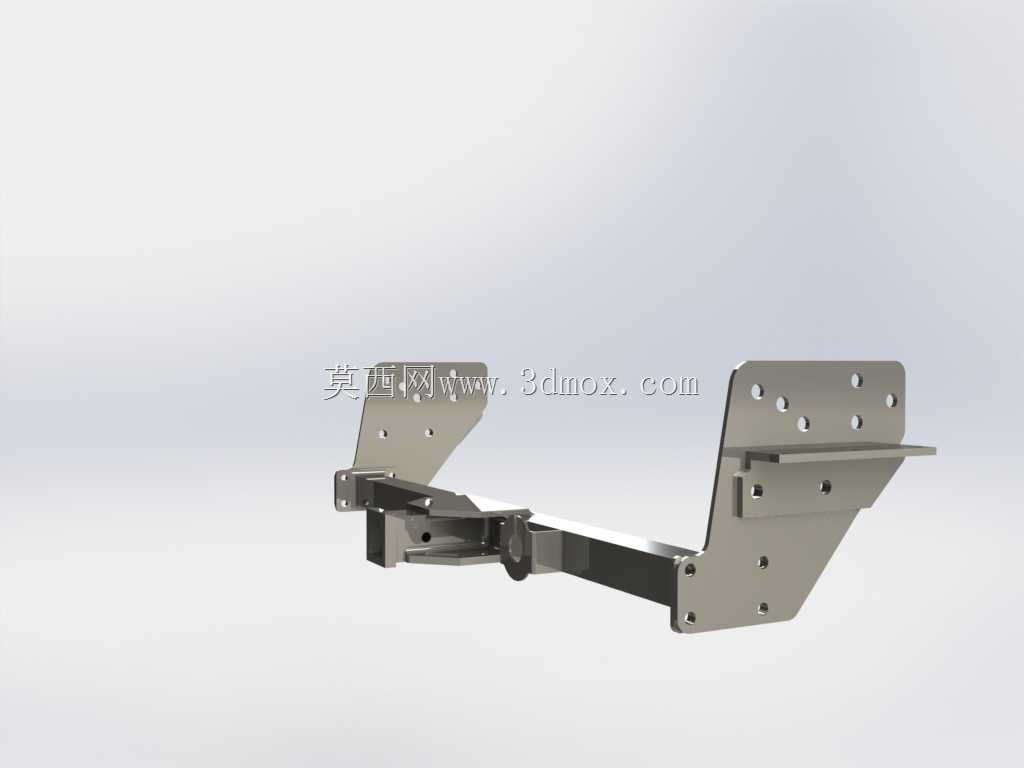

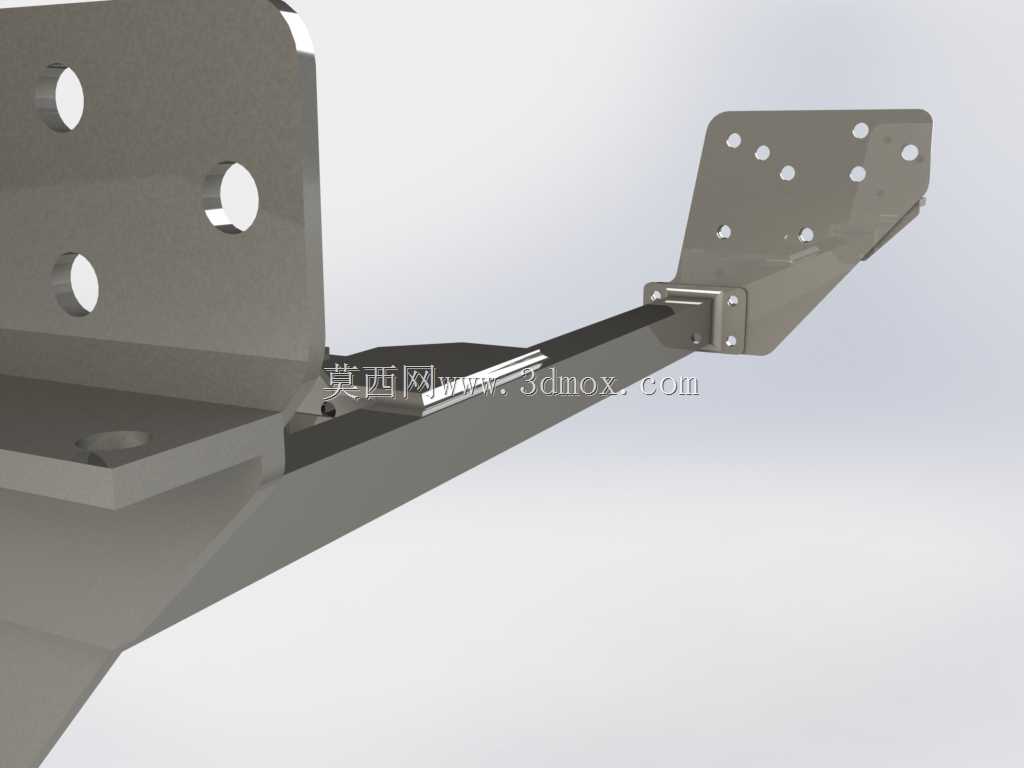

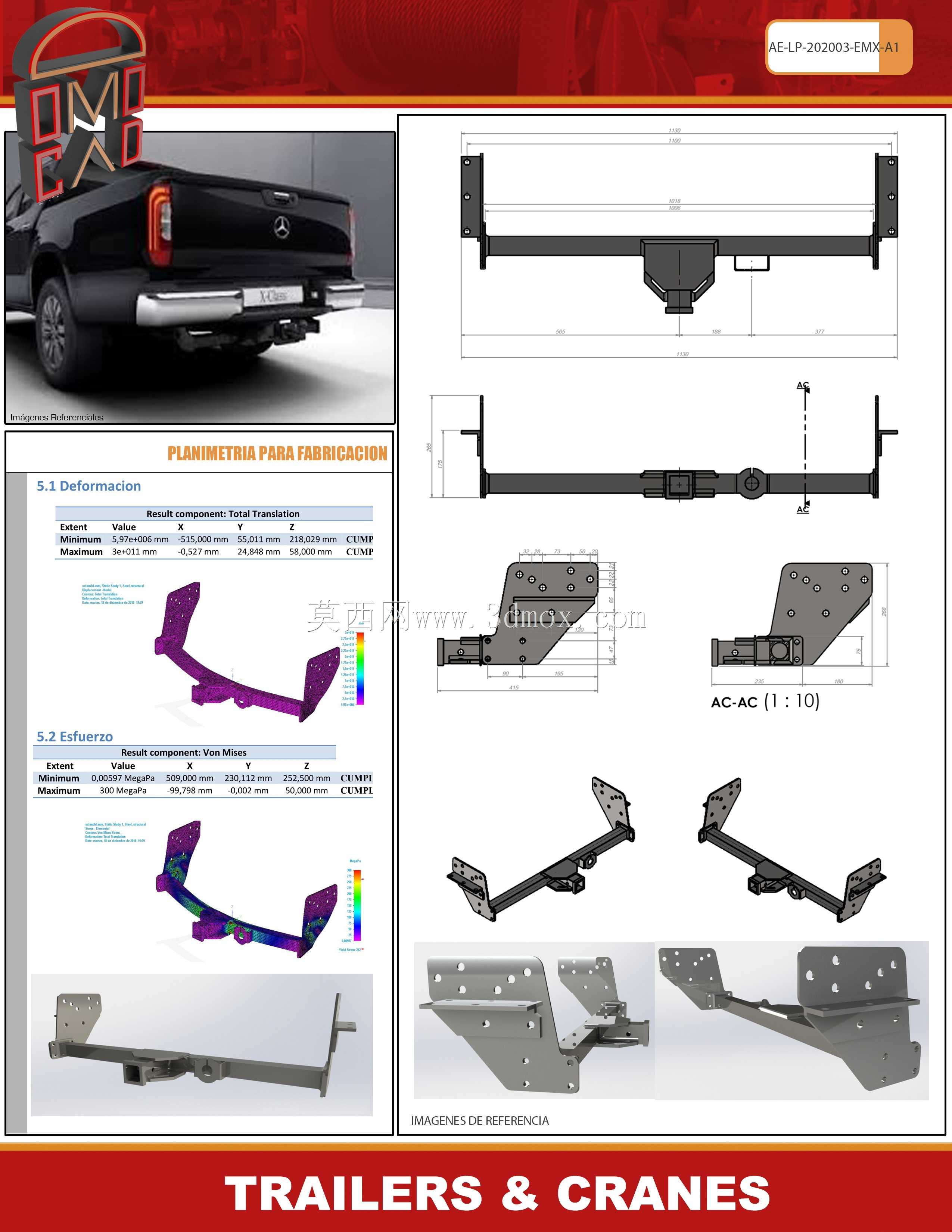

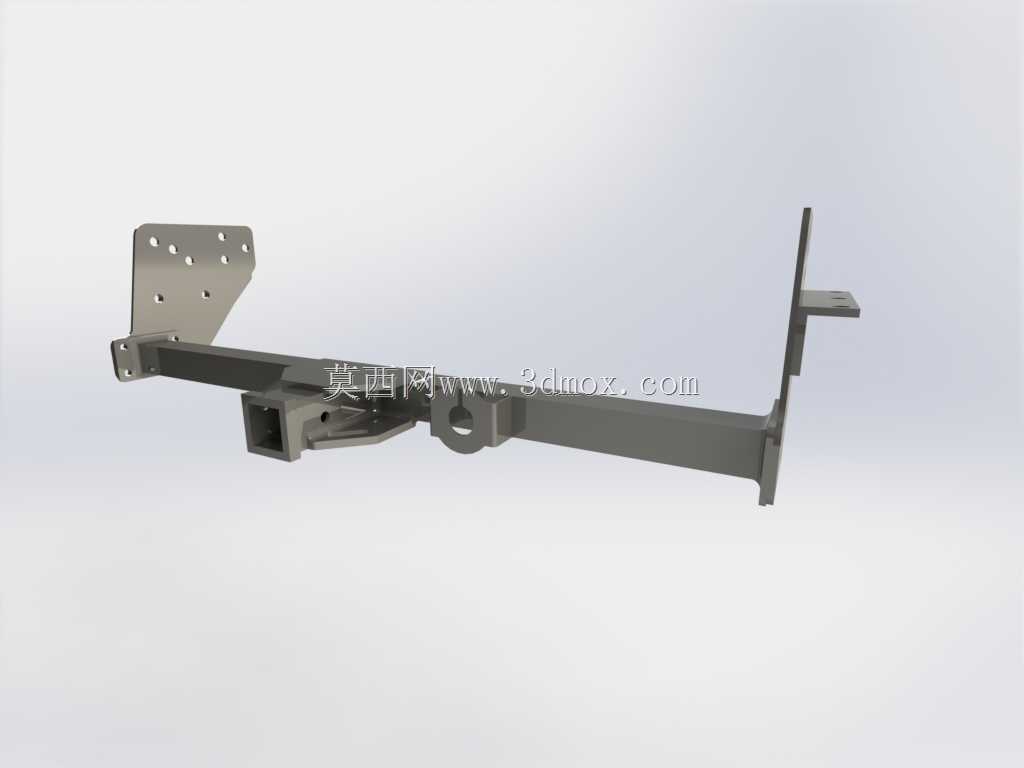

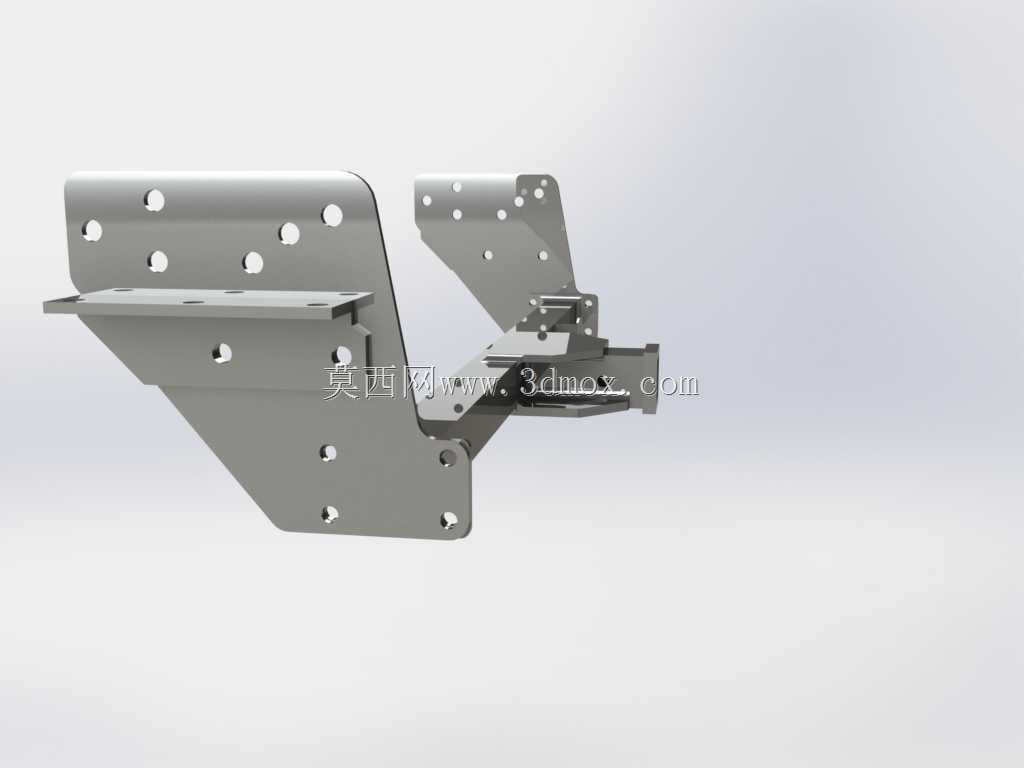

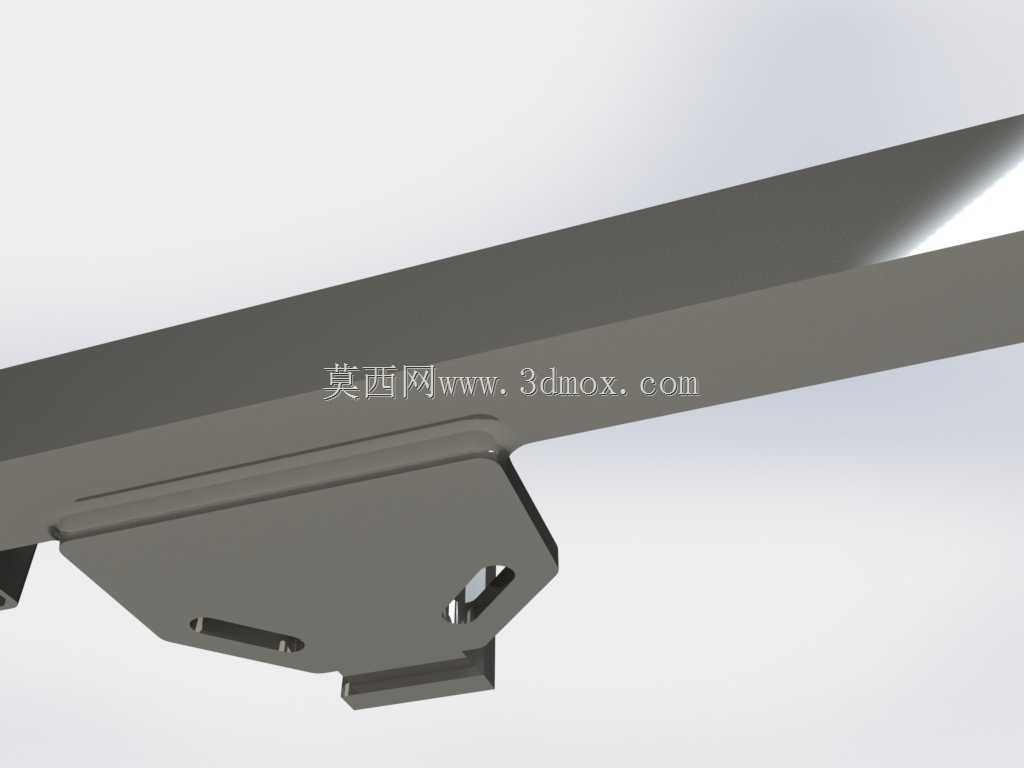

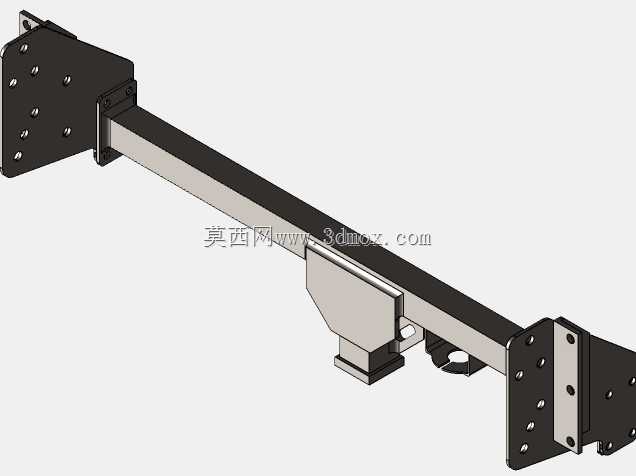

这套牵引连接装置主要适配皮卡车型后装使用，覆盖民用拖挂作业、轻型起重挂载两大核心应用场景，既可以满足日常拖拽小型拖板车、旅居挂车、户外装备拖架的使用需求，也可作为车载轻型起重作业的固定承载基座，适配户外应急救援、小型物料转运、户外作业设备挂载等多元使用场景。从实际用途来看，该装置作为车辆后挂载的核心受力部件，承担着拖挂作业时的纵向牵引力传递、挂载作业时的垂向载荷承载功能，同时在车辆急加速、急减速、颠簸路面行驶时，能够缓冲交变载荷带来的冲击，避免应力集中对车辆后纵梁造成不可逆的结构损伤。在功能特性设计上，整套装置采用分体式组合结构，包含主承载横梁、左右两侧纵梁连接支架、中部牵引座接口三个核心部分，主横梁采用高强度型钢弯折成型，表面做防腐耐磨处理，能够适应户外雨雪、泥泞等复杂作业环境的侵蚀；两侧连接支架根据对应车型后纵梁的安装孔位做了适配性的型面匹配，无需对原车纵梁做打孔、切割等破坏性改装，通过原车预留的底盘安装点位即可完成固定，大幅降低安装难度与改装风险；中部牵引座采用通用方口接口设计，可兼容市面上绝大多数标准尺寸的拖车臂、拖车球、起重吊臂、挂载式装备支架等配件，具备极强的拓展适配能力。设计过程中，研发人员通过有限元仿真对各受力部件做了多工况应力分析，针对起步拖拽最大牵引力、紧急制动反向冲击力、颠簸路面垂向交变载荷、单侧挂载偏载受力等多种极端工况做了结构优化，对支架弯折处、螺栓连接点位、横梁与支架焊接位置做了局部加强处理，在保证整体承载强度满足使用要求的前提下，尽可能削减非受力区域的材料厚度，实现装置整体轻量化，避免过度增加车辆后悬重量导致的车头抬升、操控稳定性下降问题。在外形尺寸与安装边界设计上，整套装置完全贴合车辆后保险杠内侧的安装空间，安装完成后不会超出原车后杠的外轮廓边界，不会影响原车后雷达、倒车影像、后防撞梁的正常功能，横向安装跨度完全匹配对应车型两侧纵梁的间距，纵向安装深度控制在后杠与后备胎之间的预留空间内，不会干涉后备胎的正常取放，也不会影响车辆的离去角参数，避免日常行驶、越野过程中出现装置剐蹭地面的问题。各连接点位的螺栓孔位均做了公差匹配设计，保证安装时各部件能够精准对位，降低现场安装的调整难度，连接螺栓采用高强度级别的紧固件，配合防松垫片结构，能够避免长期颠簸使用过程中出现螺栓松动、连接失效的安全隐患。
