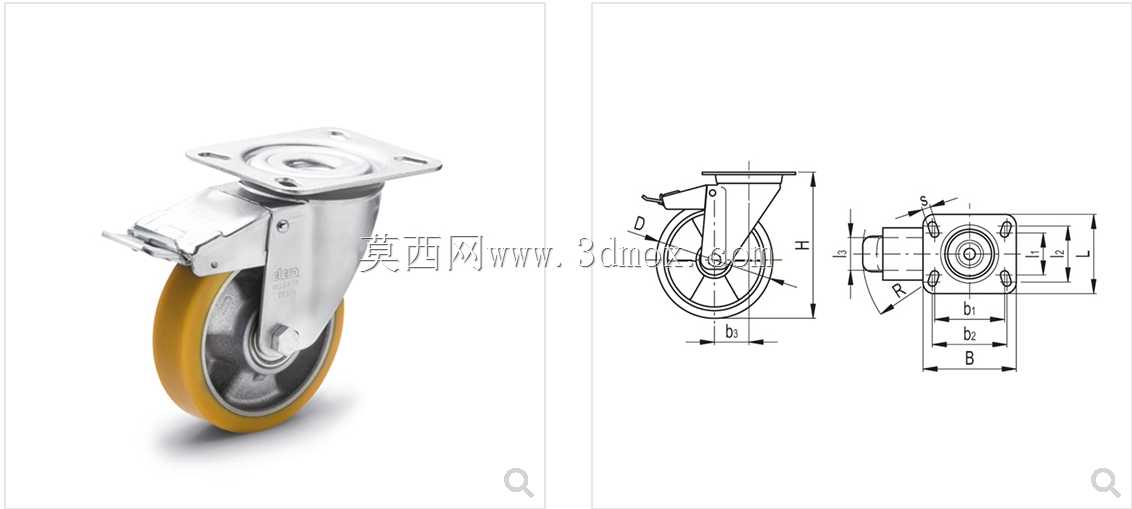

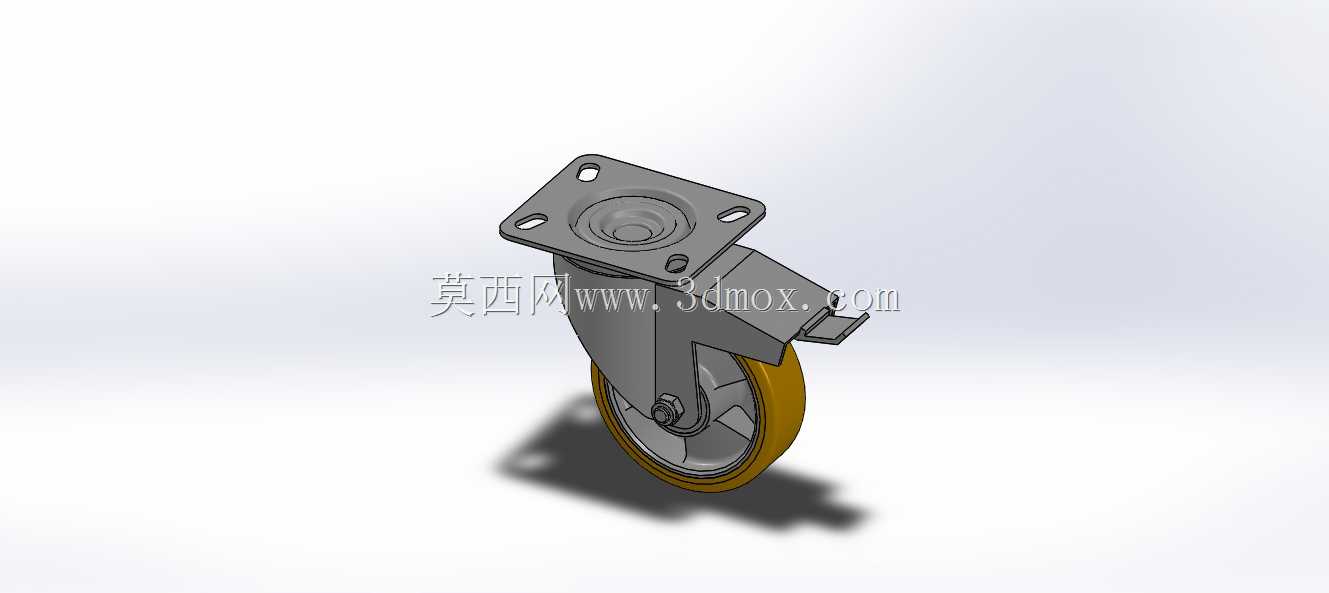

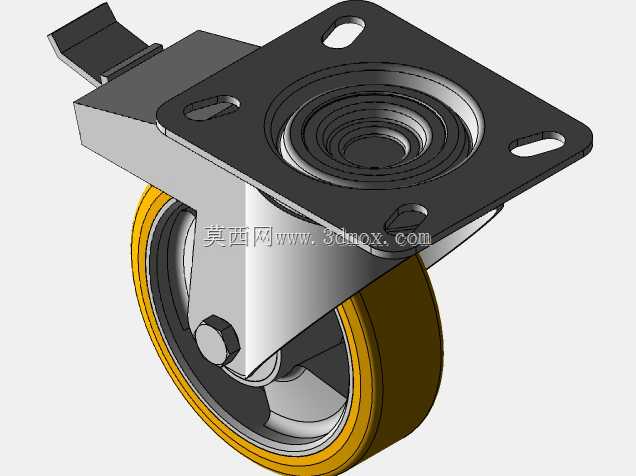

带刹车万向工业脚轮系列结构设计

这套带刹车万向脚轮结构，主要面向工业生产场景下的设备移动需求设计，可广泛适配各类工业推车、轻型自动化设备机架、移动工作台、仓储周转载具、小型加工设备的底部移动支撑场景，解决生产场景中设备与载具需要灵活移位、到位后稳定锁止的核心需求，适配车间内不同地面工况下的移动作业要求。

从功能特性来看，该系列脚轮覆盖不同承载规格的使用需求，均集成万向转向与刹车锁止双重功能：万向转向结构采用内置回转支承设计，转向时转动顺滑无卡滞，可实现360度全方向转向，在狭窄的车间通道内也能灵活调整行进方向，适配狭小空间内的移位操作；刹车结构采用踏板式触发设计，踩下刹车踏板后可同时锁止滚轮转动与万向转向结构，锁止后脚轮不会发生位移与转向偏移，保证设备停靠、作业时的稳定性，避免作业过程中设备滑移引发的操作风险，抬起刹车踏板即可恢复移动功能，操作便捷无需额外工具。滚轮部分采用高耐磨聚氨酯材质轮面，轮芯为高强度硬质结构，既具备足够的承载能力，又能在环氧地坪、水泥地面、瓷砖地面等常见工业地面上滚动时降低噪音，同时不会刮伤地面涂层，轮面的防滑纹理设计也能保证在轻微倾斜地面上的滚动稳定性，避免打滑。

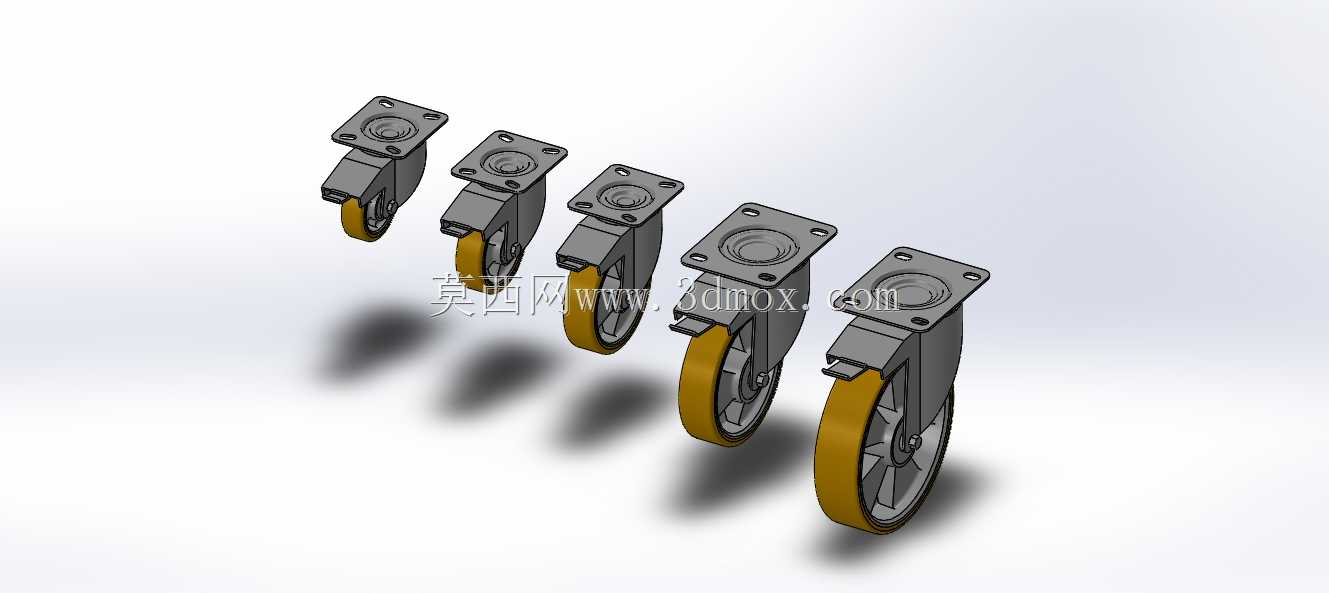

设计思路上，该系列脚轮采用顶部方形法兰盘安装结构，法兰盘上预留四个对称分布的安装孔位，安装时可直接通过螺栓与设备底部的安装面锁紧固定，安装对位便捷，连接强度可靠，能均匀承载设备重量，避免局部应力集中导致的安装座变形。不同规格的脚轮在安装孔距、整体高度、滚轮直径上做了梯度化设计，可适配不同承载重量、不同安装空间的设备需求，从轻型周转载具到中型加工设备都能找到适配的规格。整体结构采用模块化设计，滚轮、转向轴承、刹车组件均可单独拆卸更换，后期维护时无需整体更换脚轮，仅需替换磨损部件即可，降低长期使用的维护成本。

在安装边界上，该系列脚轮的安装法兰为标准方形结构，安装孔位采用对称布局，安装时仅需在设备底部预留对应尺寸的平整安装面，保证法兰盘与安装面完全贴合即可，安装后脚轮的转向半径经过优化，不会与设备底部的其他结构发生干涉，滚轮与安装支架之间预留足够的间隙，滚动过程中不会卡入杂物导致停转。整体高度经过精准测算，安装后设备底部与地面的预留高度可满足常规车间地面的通过性要求，能顺利越过地面的小型接缝、轻微凸起障碍，不会出现磕碰底部结构的问题。支架部分采用高强度冲压钢结构，表面做防锈防腐处理，可适应车间内多油污、多粉尘的使用环境，长期使用不会出现锈蚀、结构变形的问题，保证使用寿命。
