USB母头带尾缆连接器结构设计

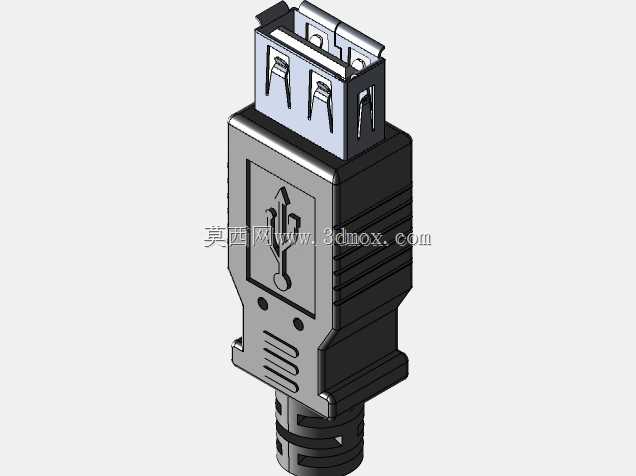

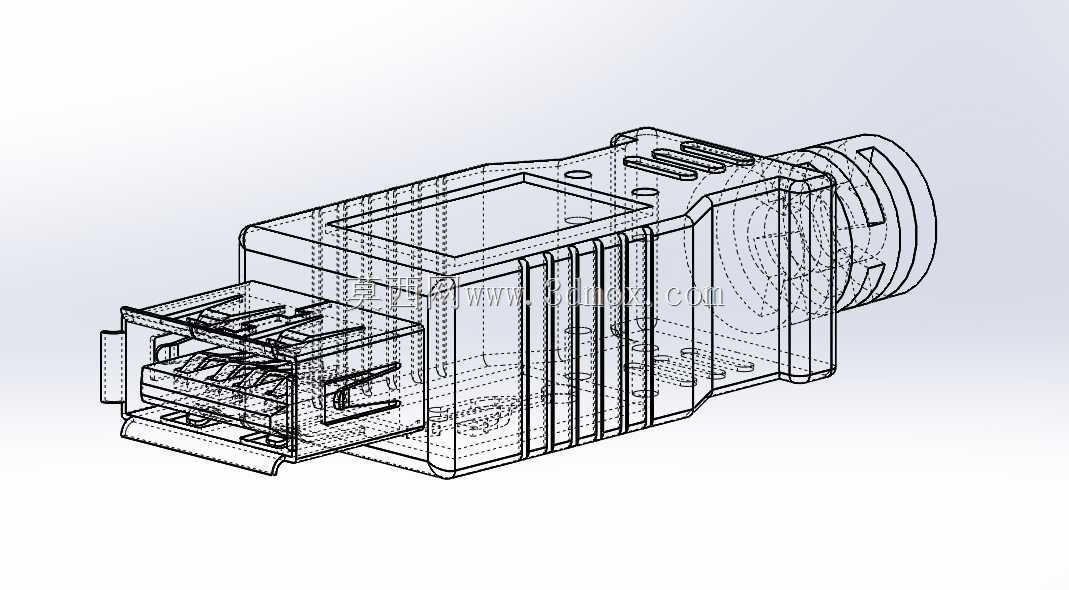

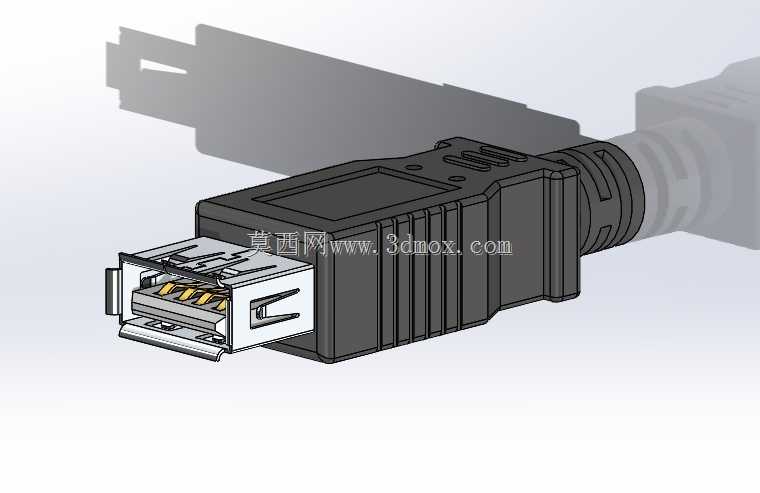

这款USB母头带尾缆连接器，是面向消费电子、工业控制、外设互联场景设计的标准接口连接件，主要承担USB接口的母端转接、延长、固定连接功能，可实现USB公头的插拔对接，完成电力传输与数据信号的稳定导通，广泛应用于台式机前置面板转接、工业设备外接端口延长、办公外设互联布线、嵌入式设备外接接口拓展等场景，解决设备原生接口位置隐蔽、插拔频次高易损耗、布线长度不足等实际使用痛点。从功能特性来看，该结构采用金属屏蔽外壳包裹内部接触端子，金属外壳既可以对内部塑胶基座与端子形成物理防护，避免外力挤压导致端子变形错位，也能形成连续的电磁屏蔽层，降低外界电磁干扰对数据传输信号的影响，保障高速数据传输过程中的信号完整性；尾部采用阶梯式防弯折结构，线缆与接头衔接处做了多段变径的缓冲设计，可分散线缆弯折时的应力集中，避免反复弯折导致的内部线芯断裂，提升接头的反复弯折使用寿命；内部接触端子采用弹性悬臂结构，公头插入时可提供稳定的接触正压力，保证多次插拔后仍能维持可靠的电气连接，降低接触不良引发的传输中断、供电不稳等问题。设计过程中，优先遵循USB接口的通用互换性要求，接口插拔段的尺寸严格匹配通用USB Type-A公头的公差范围，保证不同品牌、不同规格的公头都能顺畅插拔，不会出现卡滞、松脱的问题；外壳的防滑纹理设计兼顾了插拔时的握持摩擦力，用户插拔时无需借助工具即可徒手完成操作，同时外壳的分模线做了隐藏处理，外观规整无突兀毛刺；内部塑胶基座采用定位槽固定每一根接触端子，端子间距严格符合信号传输的安全间距要求，避免相邻端子之间出现信号串扰、短路等风险。外形尺寸方面，整体长度适配常规设备面板的安装深度，接口端的外露尺寸符合通用USB接口的面板开孔标准，可直接适配标准USB面板开孔的嵌入式安装需求，尾部线缆出线方向与接口轴向一致，不会额外占用横向安装空间，在紧凑的设备内部布线场景中也能灵活布置，不会与周边其他元器件产生安装干涉。
