双线内螺纹电子母插头连接结构

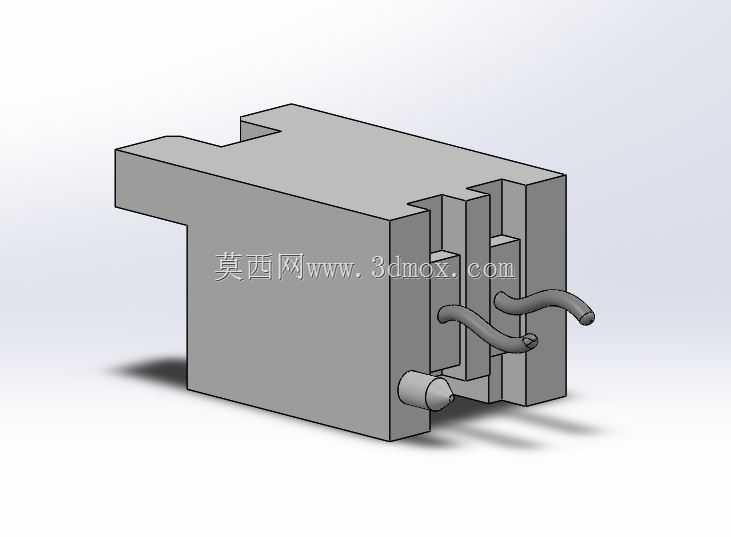

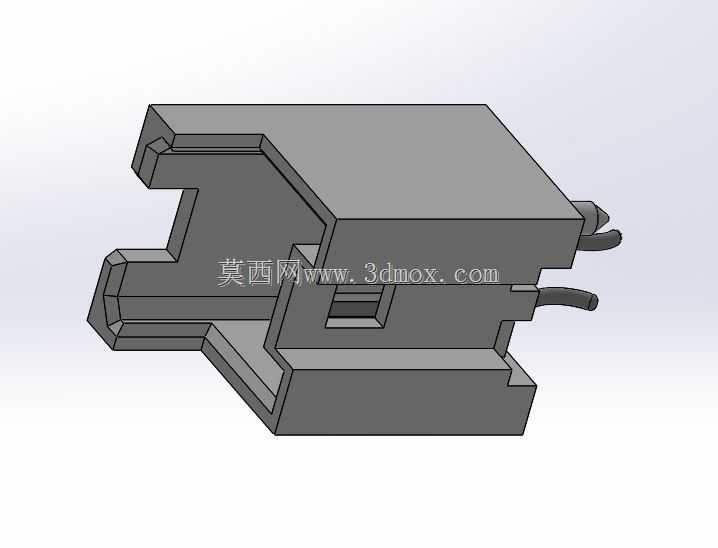

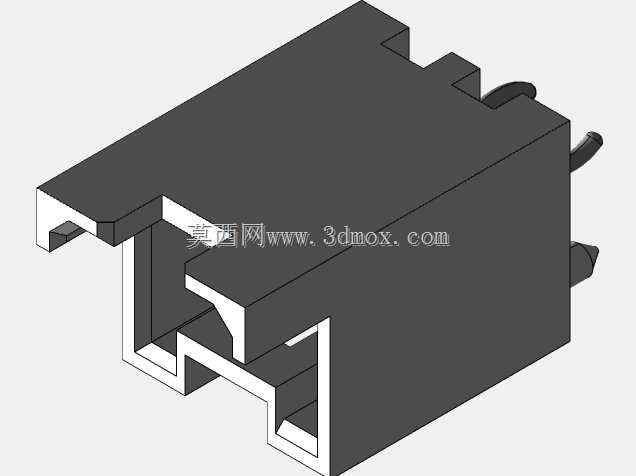

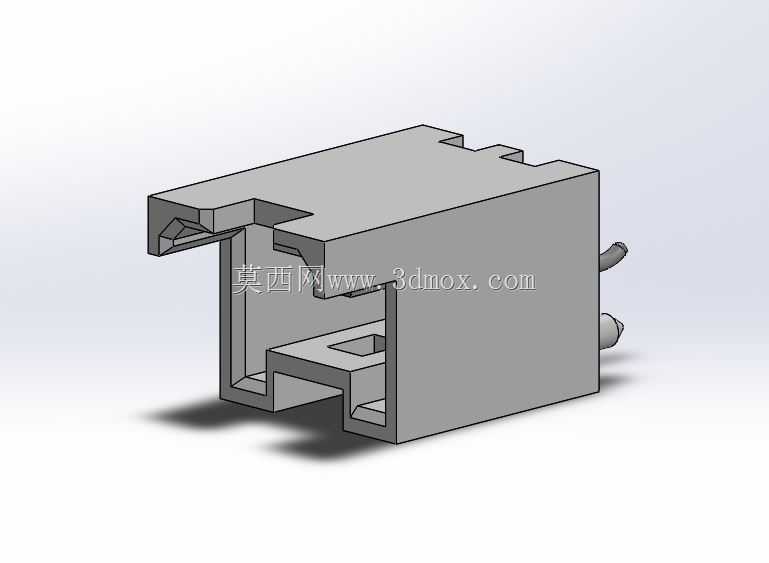

在低压电子设备的内部布线、外接信号链路搭建场景中，这类双线内螺纹连接结构是十分常见的互连部件，主要承担小功率供电回路、低速信号传输链路的快速对接与固定作用，常见于消费类电子内部板卡外接引线、小型工业控制模块的外设接线、测试治具的临时信号接驳等场景，相比无螺纹的直插式接插件，内螺纹锁紧结构能在设备存在小幅振动的工况下，避免接插件松脱导致的接触不良、信号中断问题，提升链路连接的可靠性。从实际使用的角度看，这类接插件的母端采用内螺纹锁紧结构，对接时公端插入后可通过螺纹旋合实现轴向压紧，接触端子的接触压力能保持稳定，不会因为设备运输、运行过程中的振动出现端子接触电阻波动的问题，适合在有一定振动要求的车载电子外围接线、小型机电设备的内部接线场景使用。双线的设计对应两芯回路，可满足直流供电、开关量信号传输这类两线制链路的连接需求，无需额外的多芯定位结构，整体结构紧凑，占用安装空间小。设计这类接插件结构时，首先要考虑端子的接触可靠性，内部的金属接触件需要保证插合后有足够的接触面积与接触压力，同时绝缘基座的材质需要满足对应的绝缘等级、耐温要求，外壳的内螺纹结构需要和对接公端的外螺纹公差匹配，保证旋合顺畅无卡滞，同时锁紧后不会出现松脱。绝缘基座的卡槽结构设计，是为了在安装时能快速卡入设备面板或者PCB板的对应安装位，不需要额外的螺丝固定，提升装配效率，尾部的出线位需要做防拉扯结构，避免引线受外力时直接拉扯内部端子导致焊点脱落、接触件移位。外形尺寸上，该接插件的外部轮廓为0.59英寸×0.29英寸×0.27英寸，所有尺寸标注均以英制单位为基准，设计安装开孔时需要以此为边界预留足够的装配空间，安装卡槽的位置尺寸需要和面板或者PCB的安装卡位公差匹配，保证卡入后无松动，螺纹对接端的轴向尺寸需要考虑公端旋合后的插入深度，预留足够的对接空间，避免公端插入不到位导致接触不良。实际选型使用时，需要注意该接插件的适用线径范围，尾部的出线孔尺寸要和所使用的电线外径匹配，保证线材穿入后能通过尾部的压线结构实现固定，同时内部的端子压接或者焊接位置要做好绝缘处理，避免两线之间出现短路问题。在三维建模过程中，这类接插件的结构需要重点关注内螺纹的建模精度、卡槽的卡扣尺寸公差，还有内部端子的安装槽位尺寸，保证模型导入装配后，能和对应的公端接插件、安装面板实现正确的装配干涉检查，避免实际生产时出现装配不上的问题。绝缘基座的壁厚设计需要满足成型工艺要求，壁厚均匀避免出现注塑缩痕、强度不足的问题，边角位置做合适的圆角过渡，既可以提升注塑成型的良品率，也能避免装配时锐边划伤线材或者操作人员。这类接插件虽然属于小型的互连部件，但在整个设备的链路中承担着信号与电力传输的关键作用，结构设计上的细节会直接影响整个设备的运行可靠性，比如螺纹的螺距选择要兼顾锁紧效率与锁紧力，过小的螺距会导致对接旋合时间过长，影响装配效率，过大的螺距则会导致锁紧后防松能力不足，在振动工况下容易松脱。卡槽的卡扣变形量需要控制在材质的弹性变形范围内，保证多次拆装后卡扣不会出现塑性变形导致固定失效，内部接触件的安装槽需要设计防呆结构，避免端子装反导致接线错误。
