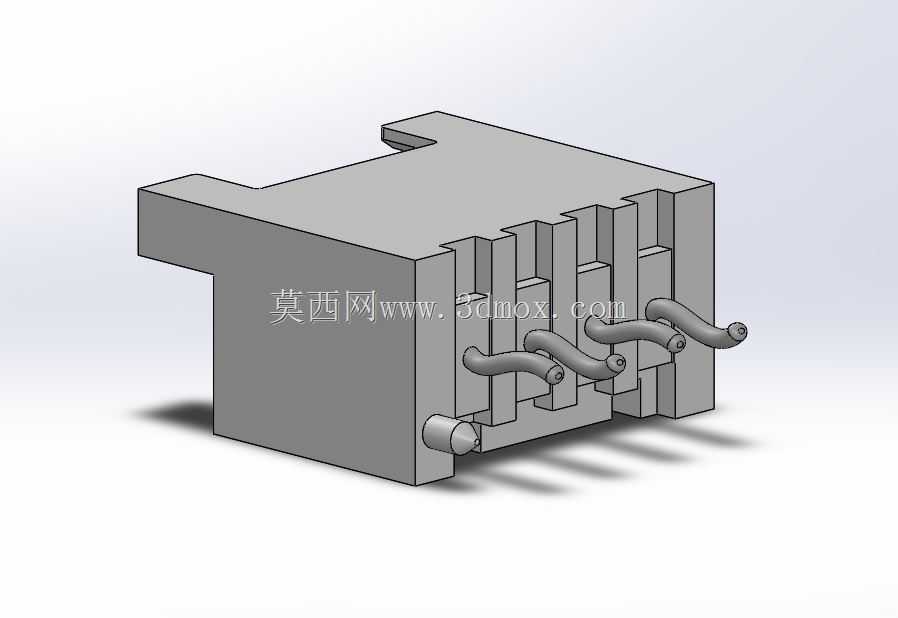

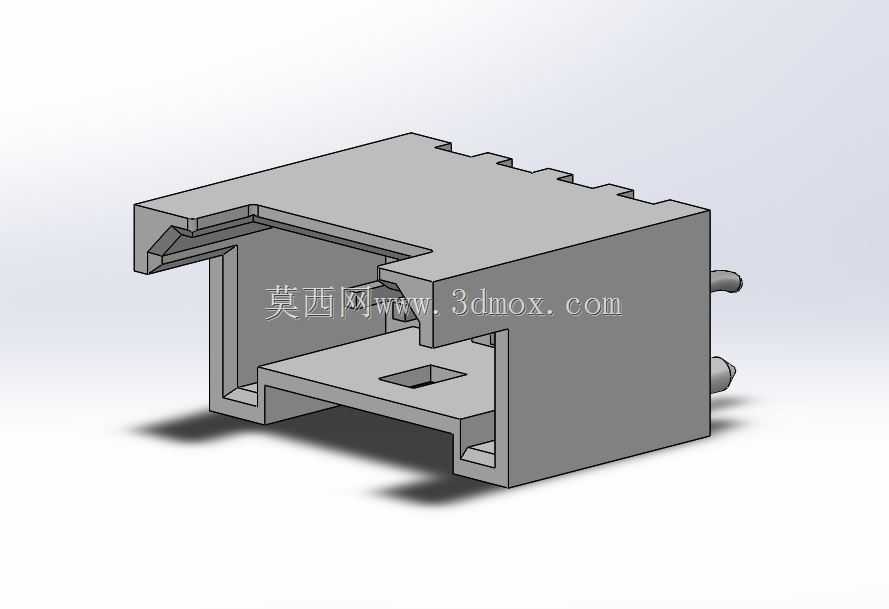

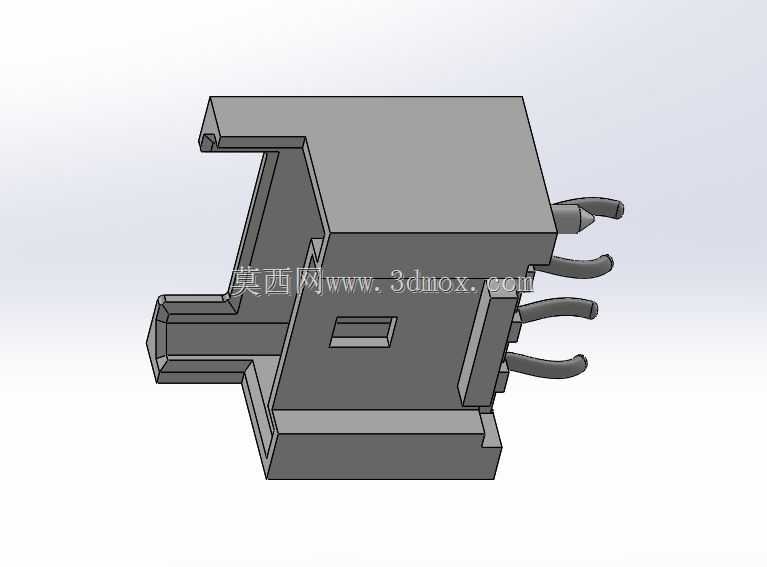

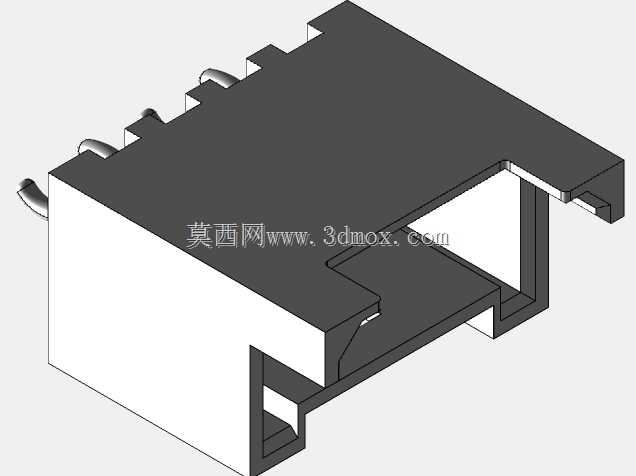

通用四线内螺纹电子阴插头结构

项目分类:3D模型 发布时间:2021-10-21 ID:331910
  • 通用四线内螺纹电子阴插头结构
  • 通用四线内螺纹电子阴插头结构
  • 通用四线内螺纹电子阴插头结构
  • 通用四线内螺纹电子阴插头结构

在消费电子、小型工控设备的内部布线场景里,这类四线阴插头是低压信号与小功率供电回路里最常见的互连载体,很多刚入行的结构工程师容易忽略这类接插件的安装边界,等到整机试装时才发现干涉、插拔行程不足的问题,反而拖慢项目进度。从实际使用场景来看,这类接插件大多用在设备内部板对线、线对线的连接位置,比如小型家电的控制板与外设模块接线、工控传感模块的信号引出、消费电子内部的子模块供电,不需要频繁插拔的内部互连场景用它性价比极高,相比板载焊接的接线方式,它能给后期装配、售后维修留出足够的操作空间,不用每次拆换模块都动烙铁。

从功能特性上看,它采用内螺纹锁紧的结构逻辑,和普通无锁紧的插拔接插件不同,配对插合后可以通过螺纹结构锁定配合位置,不会因为设备运输过程中的振动、长期使用后的线材拉扯出现松脱、接触不良的问题,四线的触点配置刚好覆盖常规的直流供电正负极加两路信号传输的需求,不用冗余的多针配置浪费空间,也不会因为针数不足满足不了基础的连接需求。外壳采用整体式的绝缘塑壳结构,把金属接触件完全包裹在内部,既可以避免相邻焊点之间的短接风险,也能给插合过程提供导向,不会出现插歪导致针脚弯折的问题,外壳侧面预留的定位卡扣结构,能在安装到面板或者PCB板上时卡入预设的安装槽,不需要额外打螺丝固定,装配效率比螺丝锁紧的接插件高很多。

做这个结构的三维建模时,首先要优先保证插合界面的尺寸精度,内螺纹的配合公差要控制在合理范围,既要保证配对公头拧入时顺畅不卡滞,也要避免间隙过大导致锁紧后旷量过大,长期振动松脱。接触件的安装槽位置要和外壳的插合导向槽同轴度控制在0.1mm以内,不然公头插入时会出现针脚对不准的问题,外壳外侧的止退卡扣尺寸要匹配常用的板厚安装需求,卡扣的斜角角度要控制在30度左右,压入安装孔时顺畅,卡入后倒扣的贴合面要完全贴住安装板背面,保证拉拔力满足使用要求。外壳尾部的出线槽要做圆角过渡,避免线材装配后长期弯折被锐边割破绝缘层,造成短路风险。

尺寸边界上,这款接插件的主体外形尺寸为0.59英寸×0.27英寸×0.48英寸,建模时所有尺寸均采用英制单位匹配行业通用的接插件标准,安装时需要在安装面板或者PCB上预留出比主体外形单边大0.3mm的安装间隙,避免加工公差导致装不进去,插拔方向上要预留至少0.6英寸的操作空间,保证手或者工具能顺利完成插合、锁紧的操作,尾部出线位置要预留出线材弯曲的半径空间,不能让线材在根部直接直角弯折,不然长期使用会出现线芯断裂的问题。另外要注意,这类接插件的金属接触件载流量有限,只适合10A以下的小功率供电或者信号传输场景,不能用在大功率主回路里,选型时要提前核算回路电流,避免过载发热烧坏接插件。建模时还要把外壳的分模线位置做合理处理,避免出现倒扣导致注塑生产时无法脱模,内壁的加强筋位置要避开接触件的安装路径,不然会出现接触件装不到位的问题,外壳表面不用做多余的装饰特征,满足功能需求即可,毕竟是装在设备内部的零件,不需要考虑外观装饰性,优先保证结构强度和装配便利性。
