双线通用电子公接插件结构设计

项目分类:3D模型 发布时间:2021-10-21 ID:331914
  • 双线通用电子公接插件结构设计
  • 双线通用电子公接插件结构设计
  • 双线通用电子公接插件结构设计

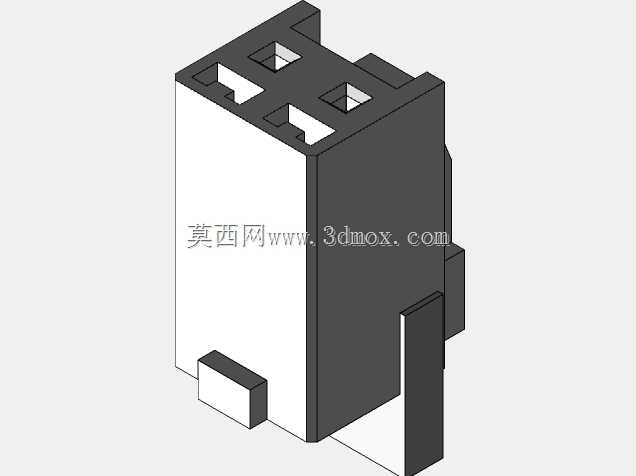

在低压电子线束的装配场景里,这类双线公接插件的使用覆盖了从消费电子内部走线、小型工控设备信号接驳到民用电器电源转接的诸多环节,是线束端实现快速插拔对接的核心基础零件,不需要额外焊接工序,依靠插合结构的物理限位与端子接触就能实现稳定的线路导通,大幅降低现场线束装配的作业难度,也方便后期设备维护时的线束拆解与更换。

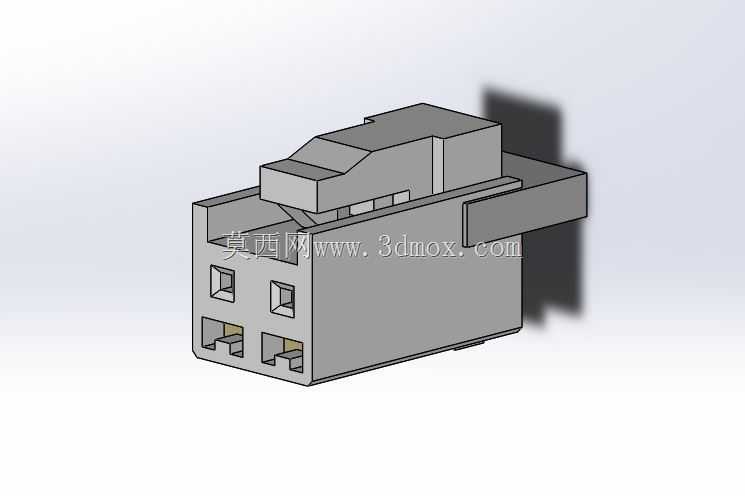

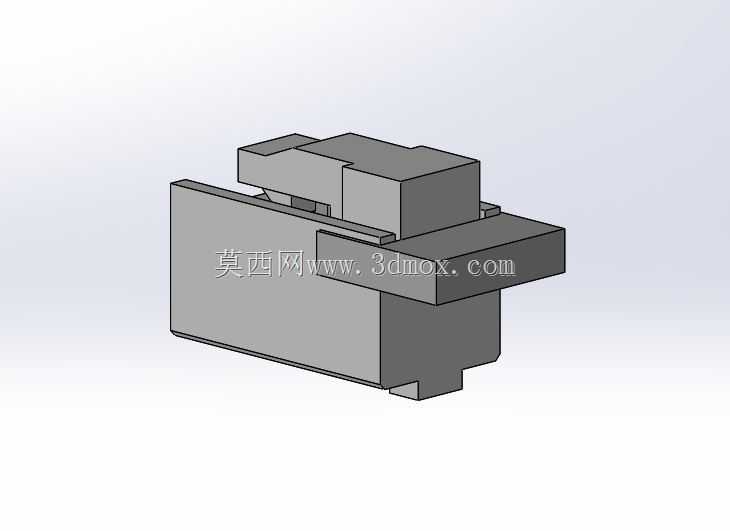

从实际使用的功能逻辑来看,这款接插件专门针对双路线路的接驳需求设计,壳体内部预留了两个独立的端子安装腔位,每个腔位对应一条线路的接入端,腔室之间设置有隔离筋结构,能够避免两路导线之间出现接触短路的风险,适配常规的低压信号传输与小电流供电场景。壳体顶部设计有弹性锁扣结构,在与对应母头插合到位后,锁扣会自动卡入母头的限位卡槽内,防止设备运行过程中受振动拉扯导致接插件松脱,需要拆解时只需要按压锁扣尾部的按压面就能解除限位,顺利完成插拔操作,不需要借助额外工具。

设计这款接插件的三维结构时,首先要考虑的是注塑成型的工艺可行性,壳体整体采用均匀壁厚设计,避免壁厚差异过大导致注塑过程中出现缩痕、翘曲等成型缺陷,所有转角位置都设置了合理的工艺圆角,既能够减少注塑时的应力集中,也能避免装配过程中锐边划伤作业人员的手部或是导线绝缘层。端子腔的尺寸公差需要严格匹配对应规格的插簧端子,既要保证端子装入后不会出现松旷脱落,也要避免过盈量太大导致端子装配困难,甚至顶裂壳体结构。接插件的进线端设计有导向锥面,方便导线穿入壳体内部与端子压接,同时进线口的边缘做了圆弧过渡,防止长期使用过程中割破导线绝缘层造成漏电隐患。

这款接插件的外形尺寸为0.48英寸×0.29英寸×0.23英寸,整体结构紧凑,占用的安装空间很小,适合在设备内部走线空间局促的场景下使用。安装边界上需要注意,接插件插合方向的前端需要预留至少0.3英寸的操作空间,方便手指按压锁扣完成插拔动作,接插件两侧不需要额外预留安装间隙,可并排布置在密集的线束组中,不会出现相邻接插件干涉的问题。壳体外侧设置有防滑纹理,在插拔作业时能够增加手指与壳体的摩擦力,即使手上沾有少量油污也能顺利施力,不会出现打滑的情况。

从结构可靠性的角度出发,这款接插件的壳体选用常规的绝缘工程塑料材质,具备足够的结构强度与绝缘性能,能够承受常规插拔过程中的作用力,不会出现壳体开裂的问题,同时可以耐受电子设备运行时的常规工作温度,不会因为设备发热出现壳体变形软化的情况。内部适配的端子采用导电性能良好的金属材质,压接部位能够牢固咬合导线线芯,插合部位的接触电阻低,长期使用也不会出现接触不良导致的线路发热、信号中断等问题。在实际选型使用时,需要根据线路的电流大小、电压等级匹配对应规格的金属端子,同时确认对插母头的尺寸规格与这款公头完全匹配,避免出现插合不到位、锁扣无法卡紧的问题。在线束装配过程中,导线与端子压接完成后,需要将端子完全推入壳体的腔室内,直到端子卡入腔室内部的限位结构,防止拉扯导线时端子从壳体中脱出,压接部位需要做好绝缘处理,避免裸露的金属部分与其他导电部件接触造成短路。
