三线内螺纹电子阴插头结构设计

在消费电子、小型工控设备的内部布线场景里，这类三线阴插头是低压信号、小功率供电回路里最常见的互连部件，很多做小型设备结构布线的工程师，在选型时经常会碰到安装空间局促、对接后防松不足、插针定位偏差导致接触不良的问题，这个内螺纹连接结构的三线阴插头，就是针对这类紧凑安装场景做的适配设计。

从实际使用场景来看，这类插头多用于设备内部板卡到外接引线的转接，比如小型传感器的信号输出端、便携电子设备的内置电源转接、工控模块的IO信号引线对接，和常见的外露式插头不同，它采用内螺纹锁紧结构，对接时公端插入后可以通过螺纹副实现轴向锁紧，不会因为设备运输过程中的振动、布线时的拉扯出现松脱，相比无锁紧的直插式接头，抗振动拉脱的能力提升非常明显，适合有一定振动工况的小型设备内部使用。

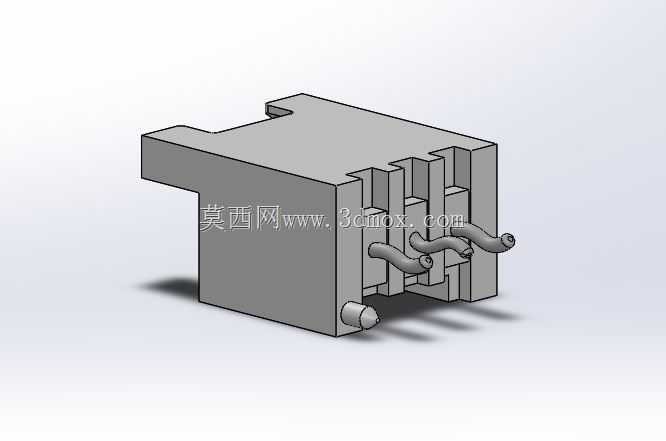

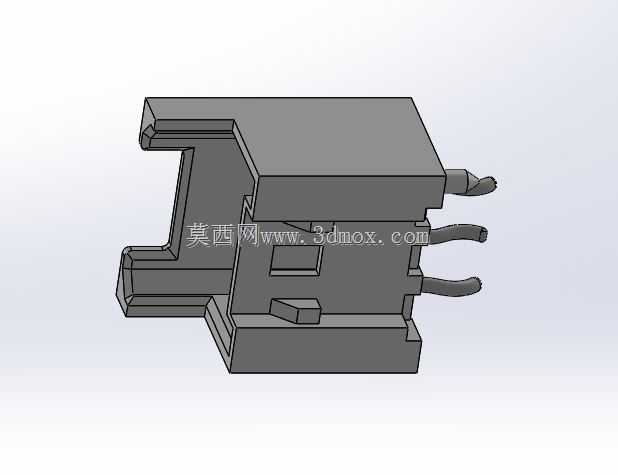

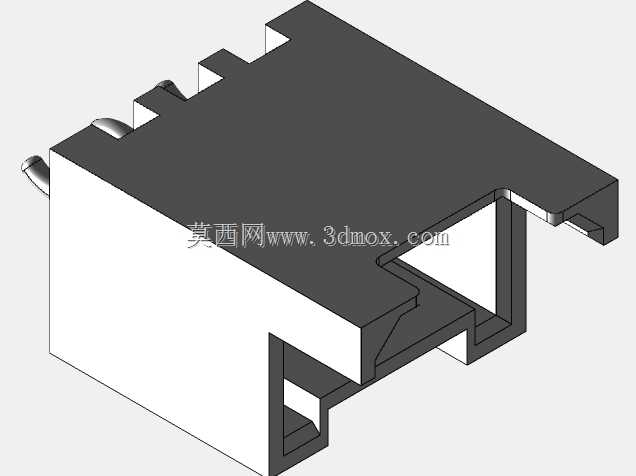

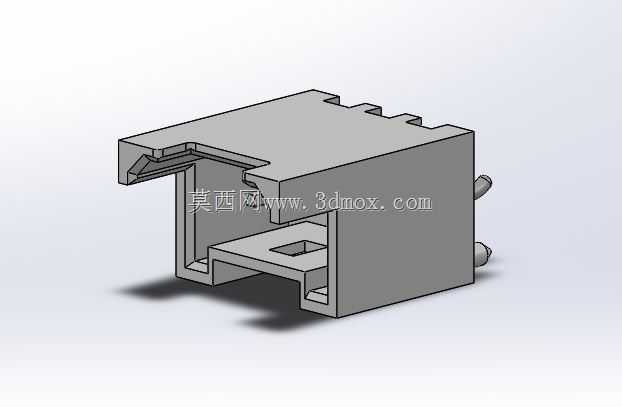

设计思路上，整个壳体采用一体式绝缘塑壳结构，插针安装腔做了分层隔挡，三个接线插针分别独立布置在腔体内的定位槽中，避免装配时插针偏移导致的极间短路，壳体外侧的卡扣结构是为了适配面板安装时的快速卡入，不需要额外打螺丝就能固定在设备壳体的预留安装位上，安装效率比螺丝固定的接头高很多。壳体尾部的出线位置做了渐变的收腰结构，布线时可以配合热缩管或者线卡做引线的应力释放，避免引线反复弯折时根部断线，这也是很多小接头设计时容易忽略的细节——很多现场故障都出在引线和接头衔接的位置，没有应力释放结构的话，引线弯折几次就会出现内部铜丝断裂的问题。

尺寸边界上，这个插头的外部轮廓尺寸为0.59英寸×0.27英寸×0.39英寸，换算成公制的话大概是14.99mm×6.86mm×9.91mm，属于非常紧凑的小型接头，安装时在面板上预留的开孔尺寸只要匹配壳体外侧的卡扣间距即可，轴向安装深度不到10mm，哪怕是厚度很薄的便携设备外壳也能装下。内螺纹的位置做在插接腔的入口内侧，对接时公端的外螺纹段旋入后，整个插接面完全被螺纹副包裹，不仅能锁紧，还能起到一定的防尘作用，在普通室内工控环境下不需要额外做防尘处理就能满足使用要求。

从功能特性来说，三个接线位的间距做了足够的爬电距离设计，适配低压直流回路的绝缘要求，日常使用中承载10A以内的电流不会出现绝缘击穿的问题，壳体的导向槽做在插接腔的内侧，公端插入时只有对位正确才能完全插到底，能有效避免插反导致的电源极性接反、信号接错问题，生产装配时哪怕是新员工操作也不会出现插反的失误，能降低生产线上的装配不良率。壳体外侧的两个定位凸台，是为了在面板安装时起到防转作用，卡入面板开孔后不会因为拧螺纹的时候跟着转动，装配时不需要额外用工具固定壳体就能完成公母端的锁紧操作，单人就能完成布线对接，非常适合批量装配的生产线使用。

很多工程师在做小型设备结构设计时，往往会忽略接头的安装空间预留，要么留的空间太大导致结构冗余，要么留的太小装不下，这个接头的三维模型把所有的安装边界、卡扣尺寸、螺纹配合尺寸都做了精准还原，在做整机结构布局时，可以直接把这个模型调入装配体里做干涉检查，提前预留好插接操作的空间、引线弯曲的空间，避免后期打样后才发现接头装不上、手伸不到位没法拧锁紧螺纹的问题。另外模型里的插针位置、接线腔的尺寸也完全按照实际产品还原，做线束设计的工程师可以直接参考这个模型做引线端部的压接尺寸匹配，不用再反复核对样品尺寸，能缩短前期选型和结构验证的周期。
