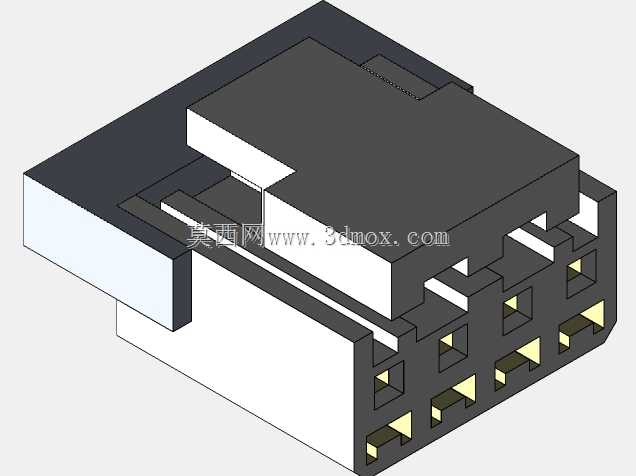

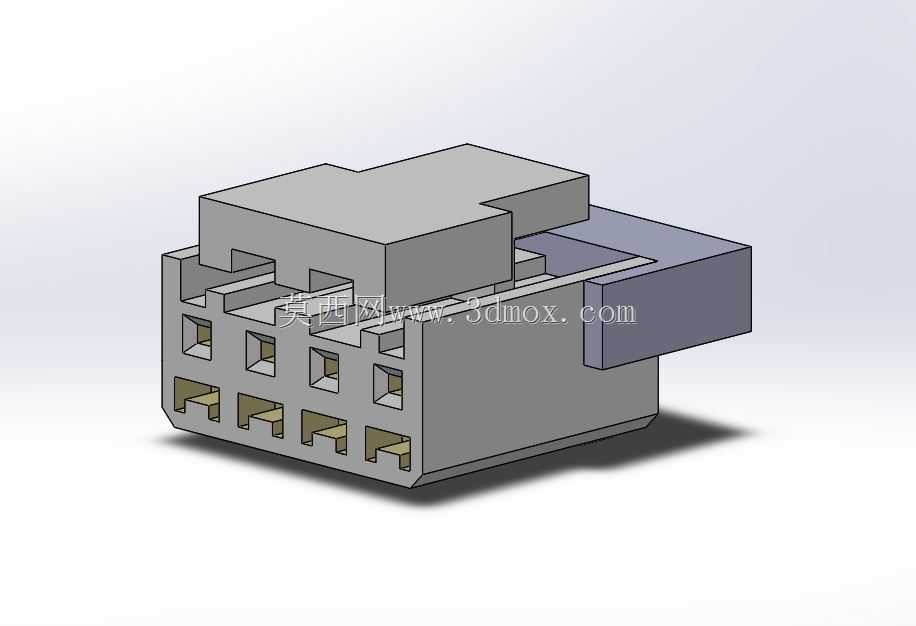

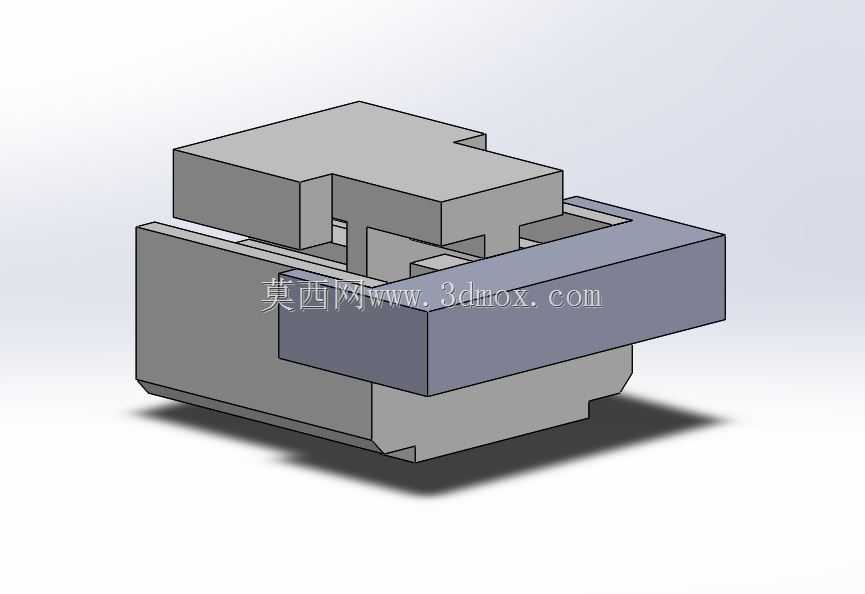

四线电子连接公插头结构设计

在消费电子、小型工控设备、家电内部布线场景里，这类四线公插头是低压信号与小电流回路里最常见的互连部件，日常做线束配套、设备内部走线排布时，经常会用到这类插接件来实现模块化的线路对接，不用焊接就能完成回路通断连接，大幅提升整机组装和后期维护的效率。做这个结构设计的时候，首先要考虑的是插接配合的容错性，公端的插片排布要和对应母座的接触腔完全对位，插片的伸出长度要做梯度差，避免插接时出现错位顶弯接触件的问题，同时插片根部要做加强限位结构，防止多次插拔后插片出现歪斜松动，导致接触电阻变大甚至回路断路。从实际使用的工况来看，这类接插件大多用在设备内部的非外露位置，不需要做太高等级的防水密封，但要考虑插接后的保持力，壳体上的卡扣结构要和母座的卡槽配合到位，保证设备在运输、运行产生小幅振动的时候，接插件不会自行松脱，避免出现设备信号中断、供电掉线的故障。外形尺寸上，主体轮廓控制在0.49英寸×0.30英寸×0.47英寸的空间范围内，所有尺寸基准都以英寸为单位标定，建模时要注意公差预留，插接配合面的尺寸公差要控制在合理范围内，既不能因为间隙过大导致插接松旷，也不能因为过盈量太大导致插拔力过大，增加一线组装人员的操作难度，甚至插接过载损坏接插件本身。设计过程中还要考虑线束端的装配空间，公头尾部的进线腔要留出足够的走线空间，方便四根线芯分别压接对应的插片后顺利装入壳体内部，不会出现线芯挤压、绝缘皮被壳体夹破的隐患，同时壳体内部要做对应的分隔筋，把四个插片的接线端完全隔开，避免相邻线芯压接后出现毛刺搭连造成短路。另外，壳体的导向结构也很关键，插接端的边角要做导入倒角，和母座对接时能自动导正位置，就算操作人员盲插也能顺利对位，不用反复调整插接角度，提升组装工位的作业效率。从结构强度角度考虑，壳体的壁厚要均匀，避免注塑成型时出现缩痕、翘曲变形，尤其是插接配合的端面，平面度要满足装配要求，不然会出现插接到位后仍有缝隙，导致外部灰尘进入接触腔，长期使用后在接触片表面积灰造成接触不良。这类四线接插件通常用来传输直流低压供电或者低速开关量信号，单回路的载流能力不高，所以插片的厚度和宽度不用做太大，刚好匹配对应线径的压接需求就行，过度加大铜件尺寸反而会增加不必要的物料成本，也会让整体外形尺寸变大，占用更多设备内部的布线空间。建模的时候要把所有的装配干涉都排查到位，插片和壳体的装配槽要做过盈配合的限位结构，保证插片压入壳体后不会出现轴向窜动，避免插拔过程中插片被母座带出，造成线束报废。还要考虑长期使用的老化问题，壳体选用的常规工程塑料要满足一定的耐温要求，在设备长期运行产生的温升环境下，不会出现壳体软化变形，导致插接位置偏移。实际选型使用的时候，要注意这个公头的针脚定义和对应母座完全匹配，四个插片的位置排布不能搞反，不然接上线后会出现电源正负极反接、信号线路错位的问题，轻则设备功能异常，重则烧坏后端的电路元件。在整机布线设计时，要给这个接插件的插拔操作留出足够的手指操作空间，不能把接插件布置在被其他结构件完全挡住的位置，不然后期维护拆插的时候根本没法下手，只能把周边的其他部件全部拆掉才能操作，大幅增加维护的时间成本。
