多工位带卷自动包装输送机构

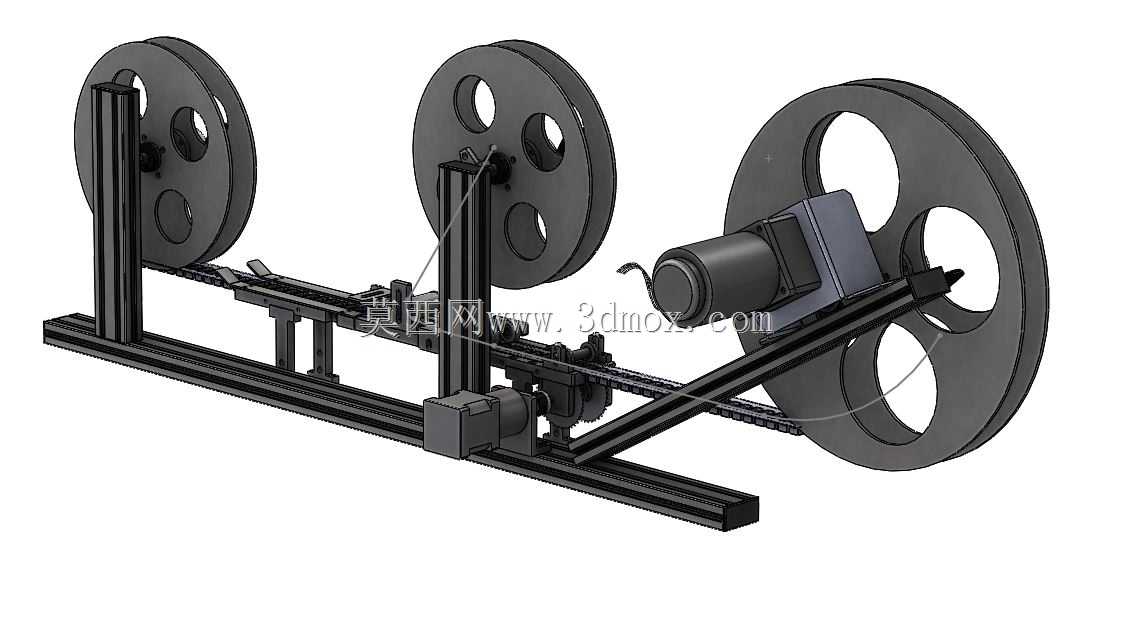

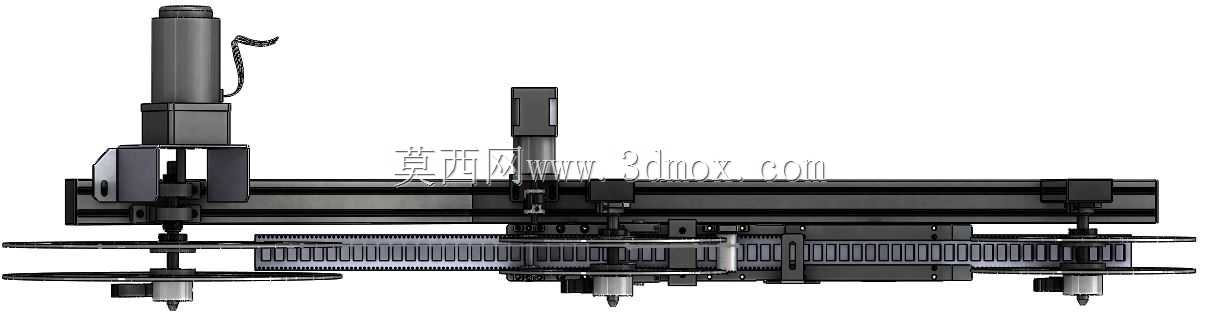

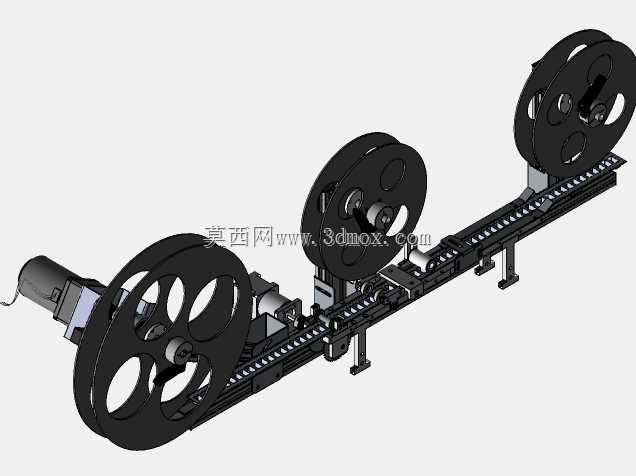

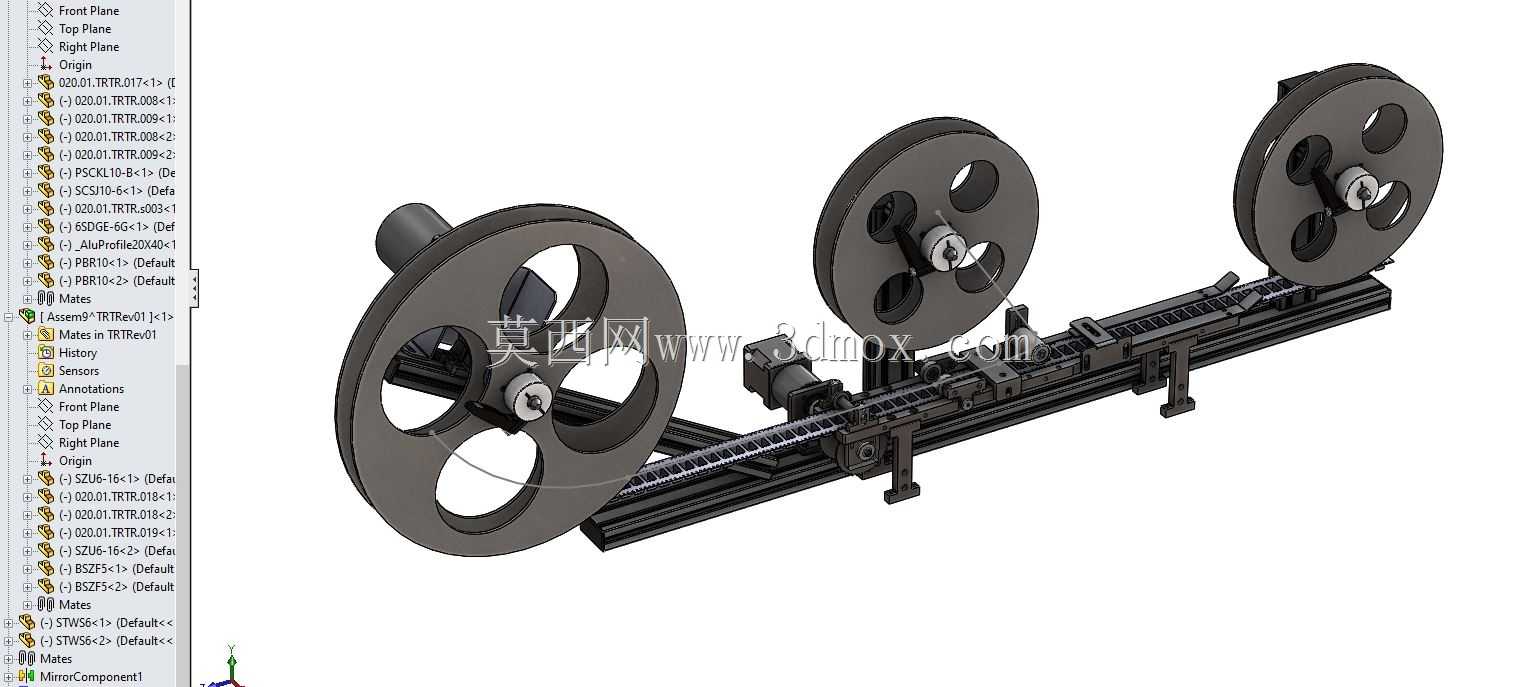

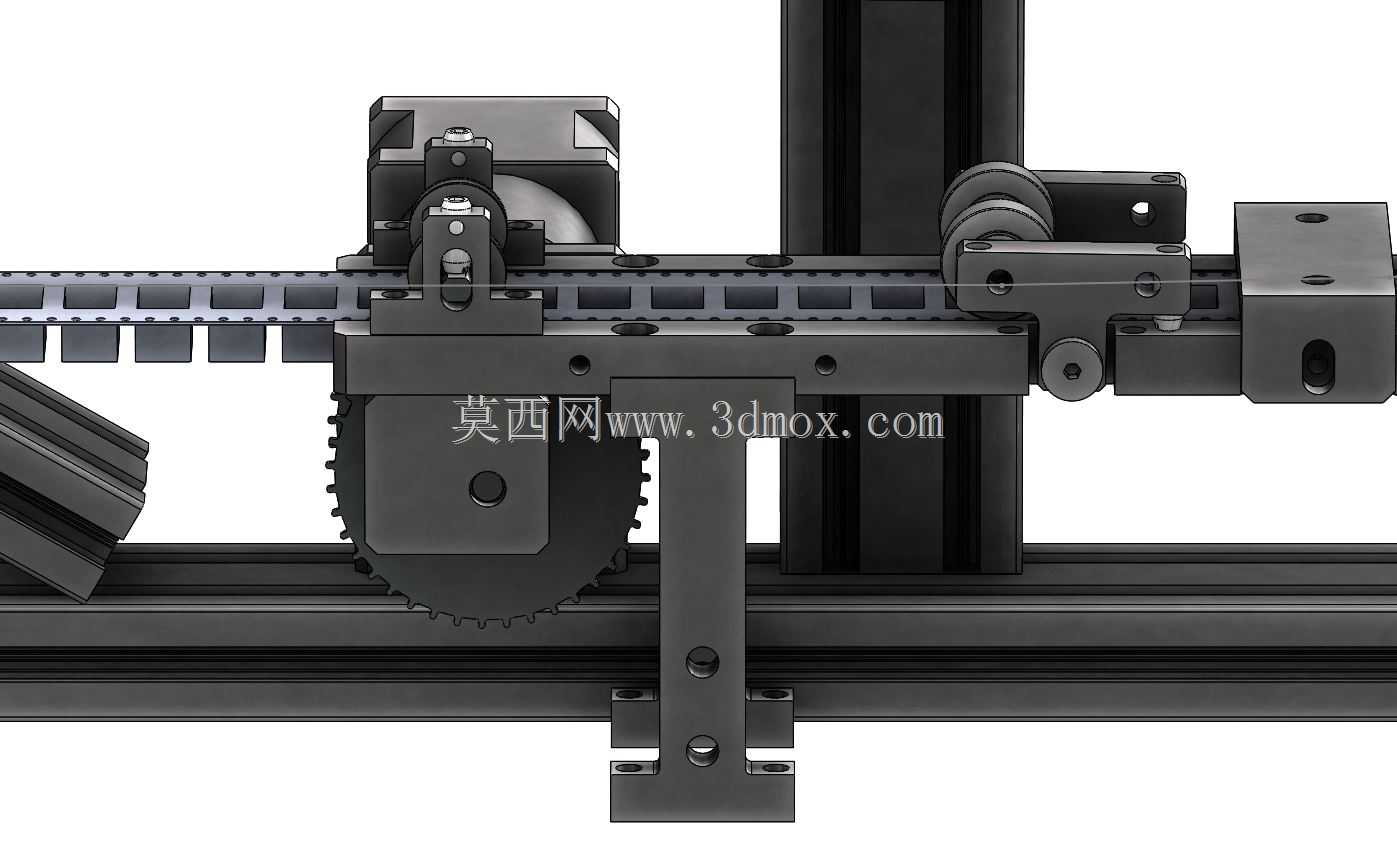

该机构主要面向薄膜、胶带、窄幅带材类生产末端的包装工序场景，适配成卷带材在完成分切、检测后的连续包装作业环节，可替代传统人工逐卷包装的低效作业模式，适配中小规格带卷的连续化生产流水线对接需求。设备核心用途为实现带卷的自动放卷、导向输送与收卷包装同步作业，可将包装防护带材均匀包覆在待包装料卷的外周，完成料卷外层防尘、防刮蹭的防护包装工序，适配卷径范围在150mm至350mm、幅宽不超过120mm的带卷产品，可对接前端分切设备的出料端，也可独立作为离线包装工位使用。功能特性方面，该机构采用三工位卷轴布局，左侧卷轴为包装防护带放卷轴，中间与右侧卷轴为待包装料卷的安装工位，可实现双工位轮换作业，减少上下料等待的空程时间；长条形安装基座上配置线性导轨与滑动导向座，可根据带卷幅宽灵活调整导向轮与卷轴的安装间距，适配不同规格料卷的包装需求；导向组件采用多组平行导辊结构，可保证包装带材在输送过程中张力恒定，避免包装带起皱、偏移，保证包装贴合度均匀。设计思路上，整体采用模块化装配思路，所有卷轴组件、导向组件、滑动座均通过标准紧固件安装在铝型材拼接的长基座上，无需复杂焊接结构，便于后期维护与部件更换；卷轴采用快拆式锁紧结构，操作人员无需额外工具即可完成料卷与包装带卷的装卸，降低操作门槛；整体传动采用同步带搭配线性导轨的组合，保证输送过程运行平稳，无卡滞、抖动问题，避免包装过程中刮伤带材端面。外形尺寸与安装边界方面，设备整体长度约1200mm，宽度约280mm，高度约420mm，基座底部预留标准安装孔位，可直接固定在流水线工作台面或独立支架上，安装时需预留卷轴外侧不少于200mm的上下料操作空间，设备后侧预留走线槽位置，可适配车间常规220V供电接入，无需额外配套复杂气源或液压动力源，适配多数中小规模带材生产车间的场地条件。
