产线人工协作式铆接装箱作业设备

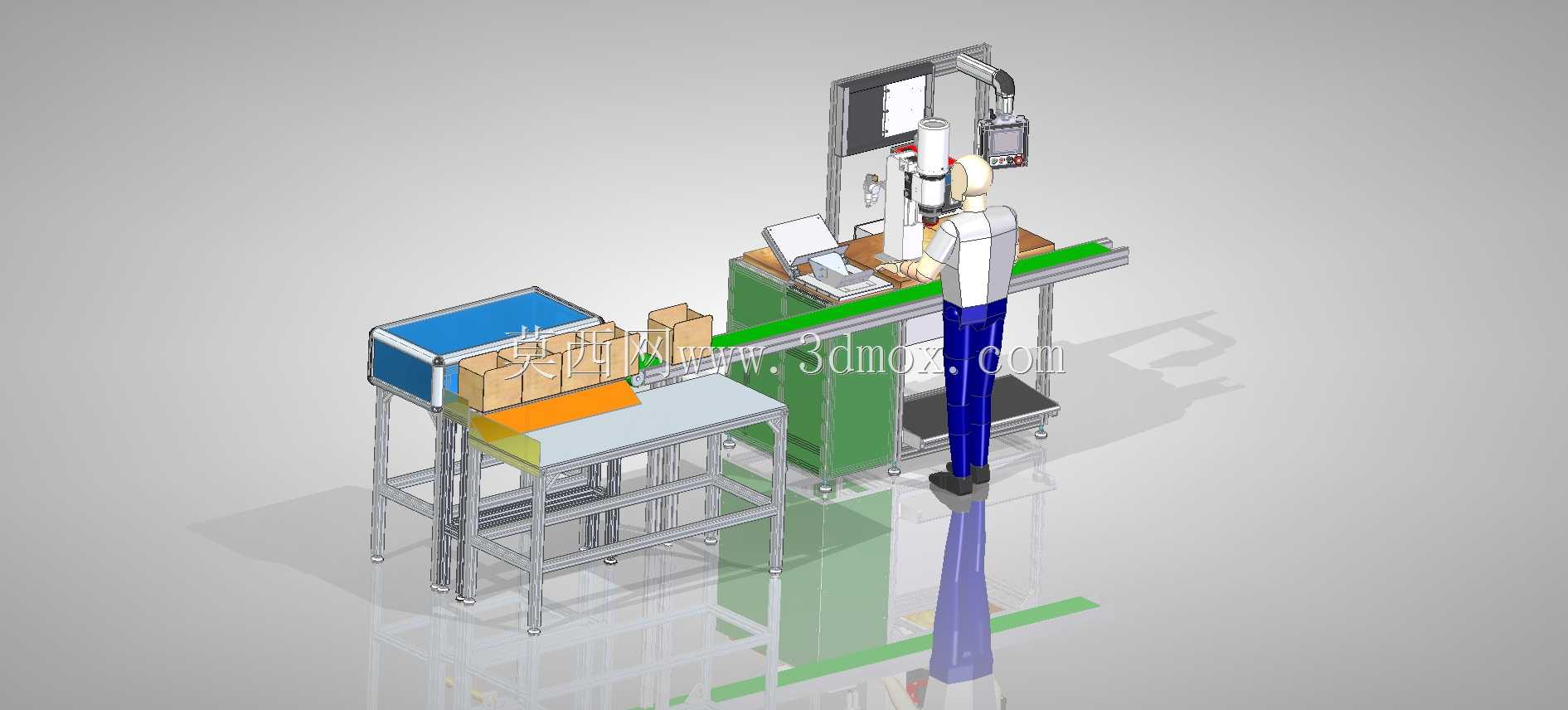

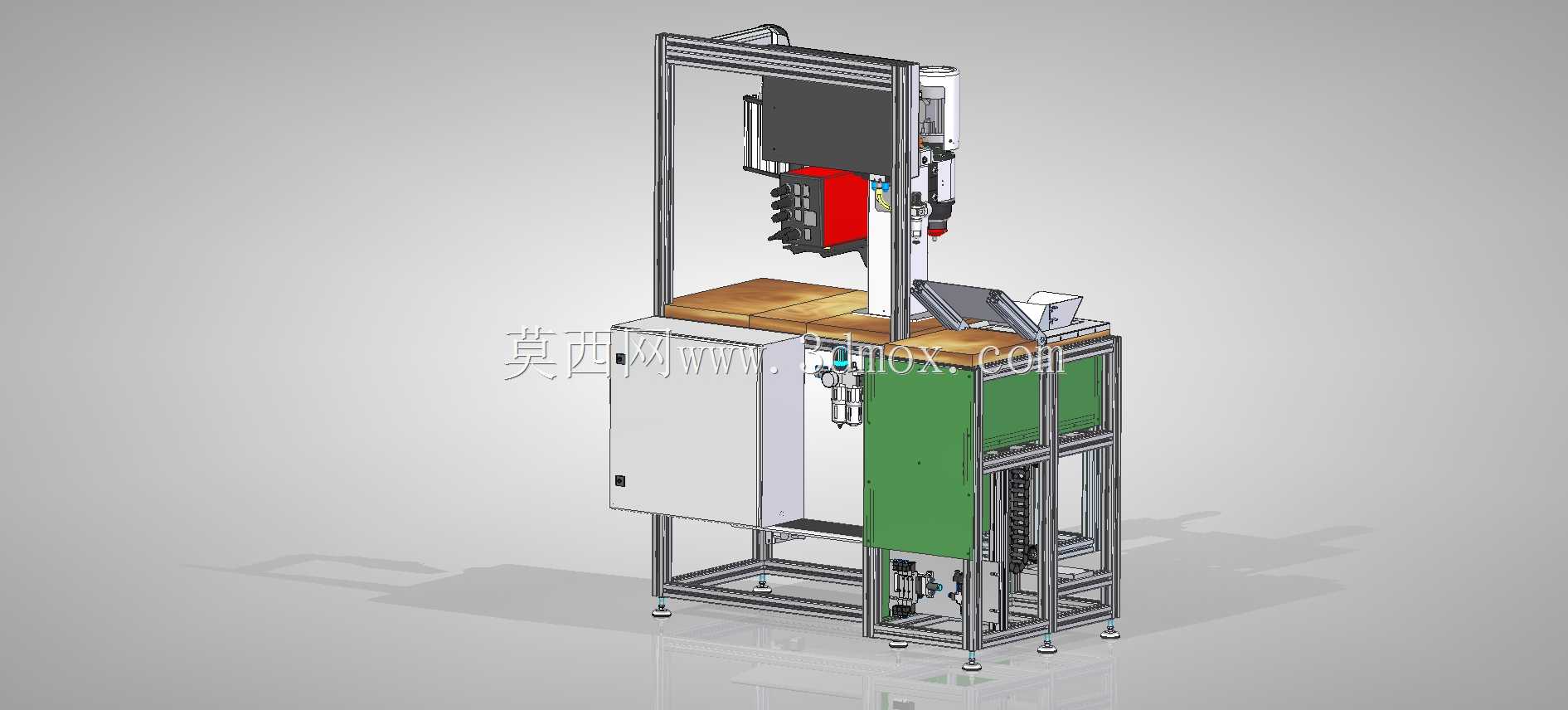

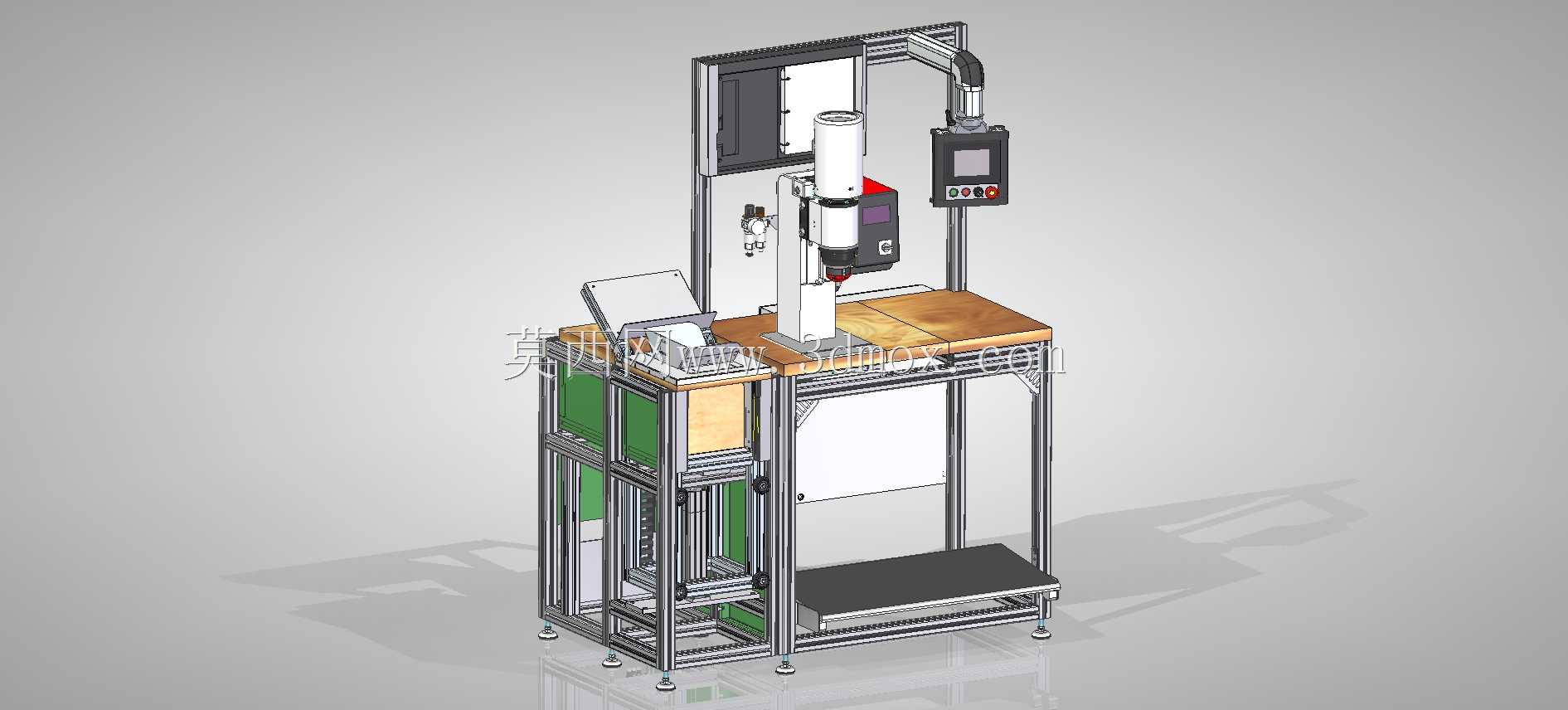

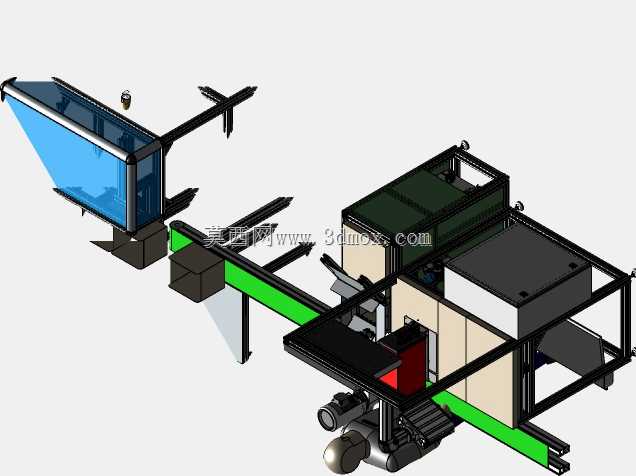

这款铆接装箱作业设备主要面向中小批量零部件加工产线的末端工序场景，适配五金配件、小型结构件、电子组件等需要完成铆接紧固后直接装箱转运的生产环节，常见于汽配零件加工、消费电子结构件生产、小型五金制品制造等车间的产线布局中，能够衔接前端加工工位与后端仓储转运环节，减少工序间的物料搬运距离，降低人工反复取放工件的操作强度。设备整体采用铝型材框架搭建主体支撑结构，沿产线流向分为三个功能区段：左侧为待装箱物料暂存与上料工位，设置带蓝色防护边的物料暂存台面，台面下方采用铝型材方管搭建多层置物空间，可放置空纸箱、包装辅材以及待加工的零散工件，台面高度匹配站立作业的人体工学尺寸，操作人员无需大幅弯腰即可取放物料；中间段为皮带输送线体，线体采用绿色防滑PVC皮带，两侧设置可调式导向挡边，可根据工件的外形尺寸调整挡边间距，避免输送过程中工件偏移掉落，线体下方集成设备的电气控制与气动动力单元，柜体采用钣金封板做安全防护，预留散热通风槽保证长时间运行的稳定性；右侧为铆接作业工位，集成立式铆接执行机头，机头配备操作触控屏与安全防护光栅，机头的作业高度可根据工件规格做上下调节，工位旁预留操作人员站立作业空间，作业时操作人员将输送线送达的工件取出，放置在铆接工装位完成压铆紧固，确认铆接质量合格后直接放入左侧工位的纸箱内，装满后即可直接封箱转入下一环节。设备的整体安装边界控制较为紧凑，整体长度适配中小型车间的产线排布需求，宽度不超过常规产线的通行预留尺寸，无需对现有车间地面做特殊改造，直接通过底部的可调脚杯调平即可投入使用，输送线的运行速度可根据产线节拍灵活调整，铆接头的压力参数也可通过触控屏做可视化设置，适配不同厚度、不同材质工件的铆接工艺要求，设备的走线全部内置在铝型材的槽道内部，外部无裸露管线，既避免生产过程中管线被工件剐蹭损坏，也能保持作业区域的整洁，减少清洁维护的死角。在实际生产应用中，这款设备能够将原本分散的铆接作业、物料转运、装箱码放三个工序整合到同一个作业单元内，由单名操作人员即可完成全部操作，相比传统分散式工位布局，能够减少两名辅助搬运人员的配置，同时缩短工件在工序间的流转等待时间，避免工件在多次搬运过程中出现的磕碰划伤问题，尤其适合多品种小批量的柔性生产场景，换产时仅需更换铆接工装、调整输送线挡边宽度即可快速切换生产品种，无需对设备主体结构做大规模改动。
