1/2英寸柔性天然气连接软管结构设计

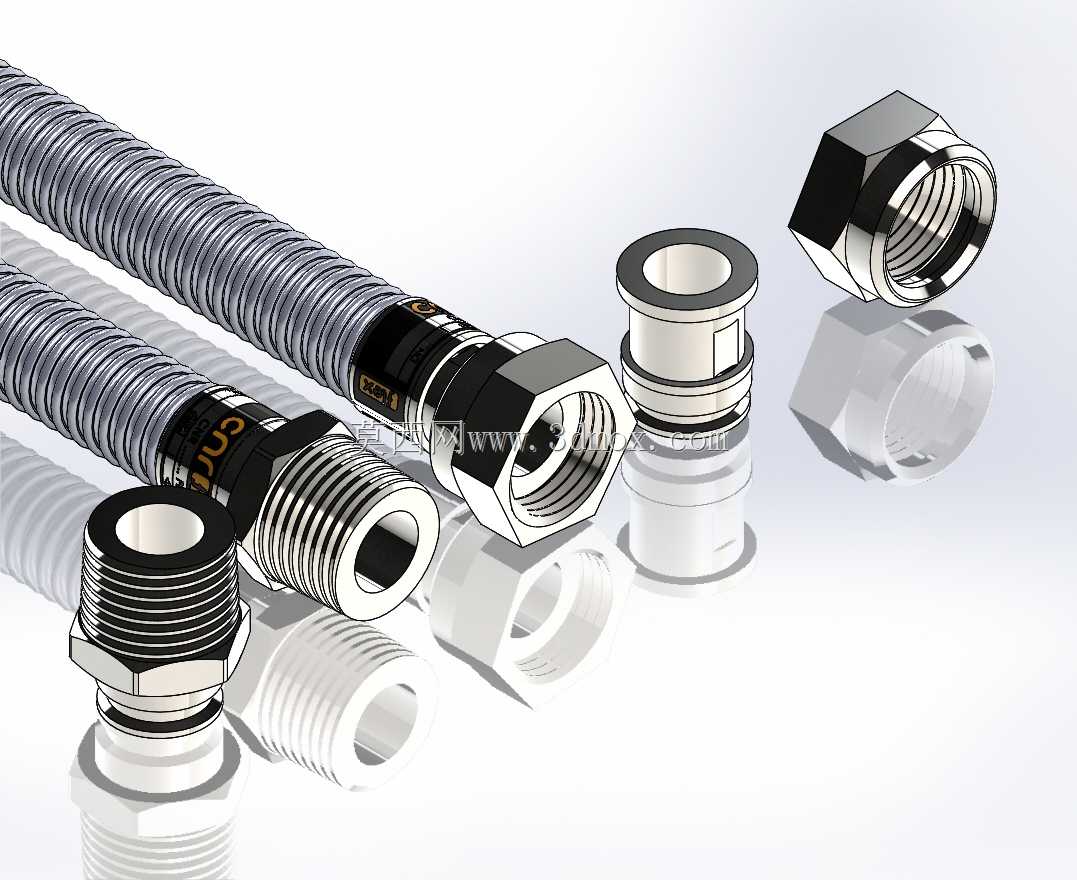

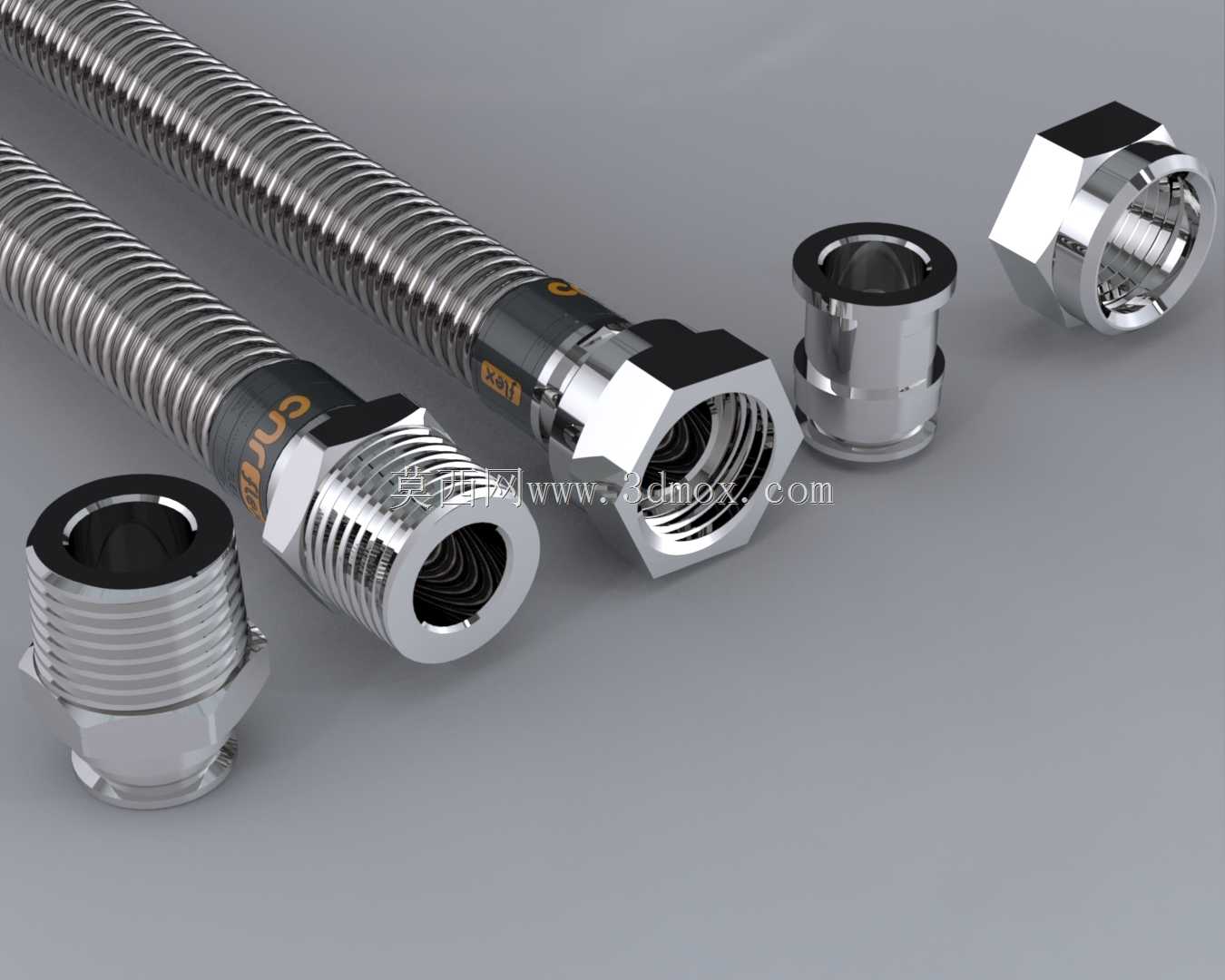

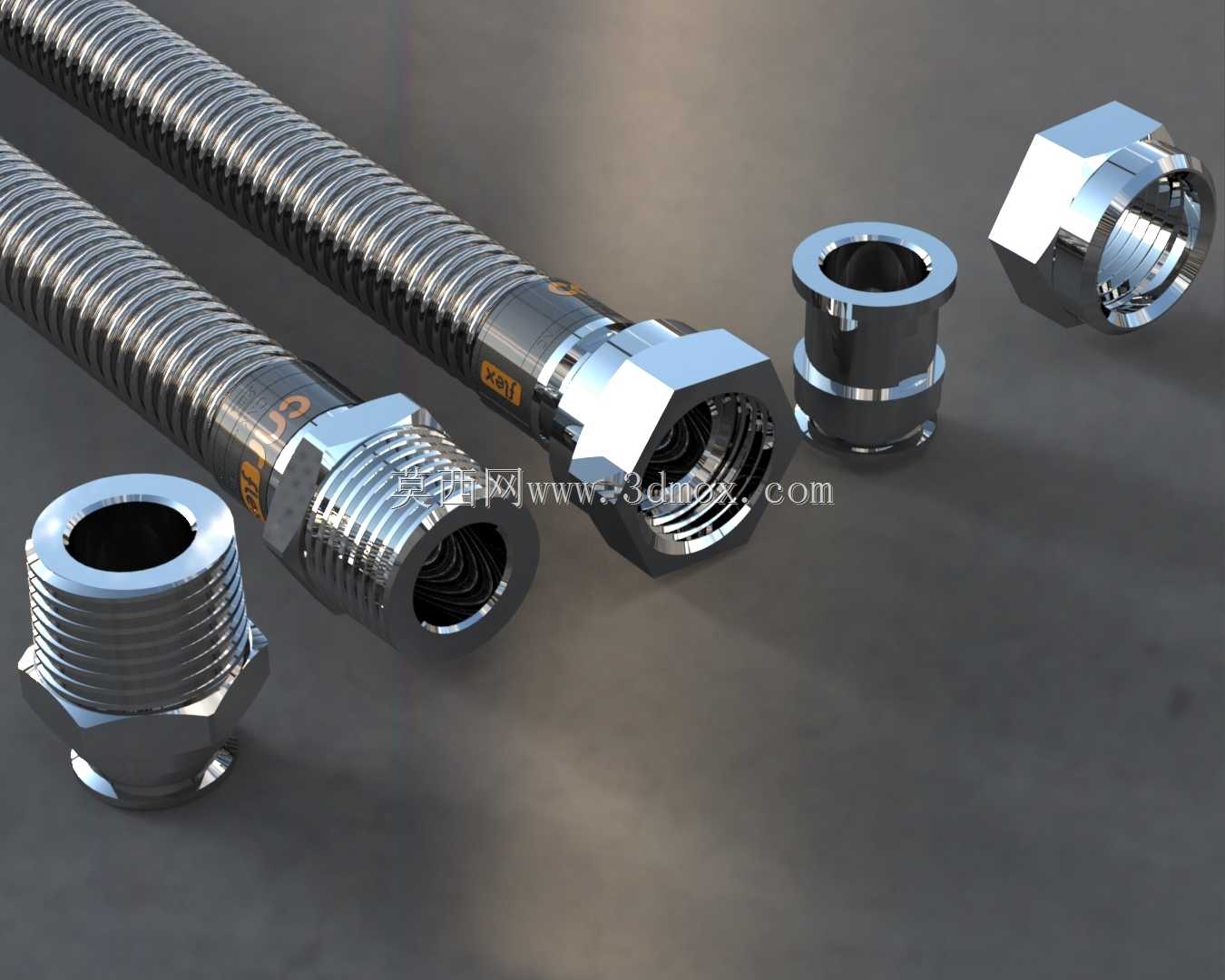

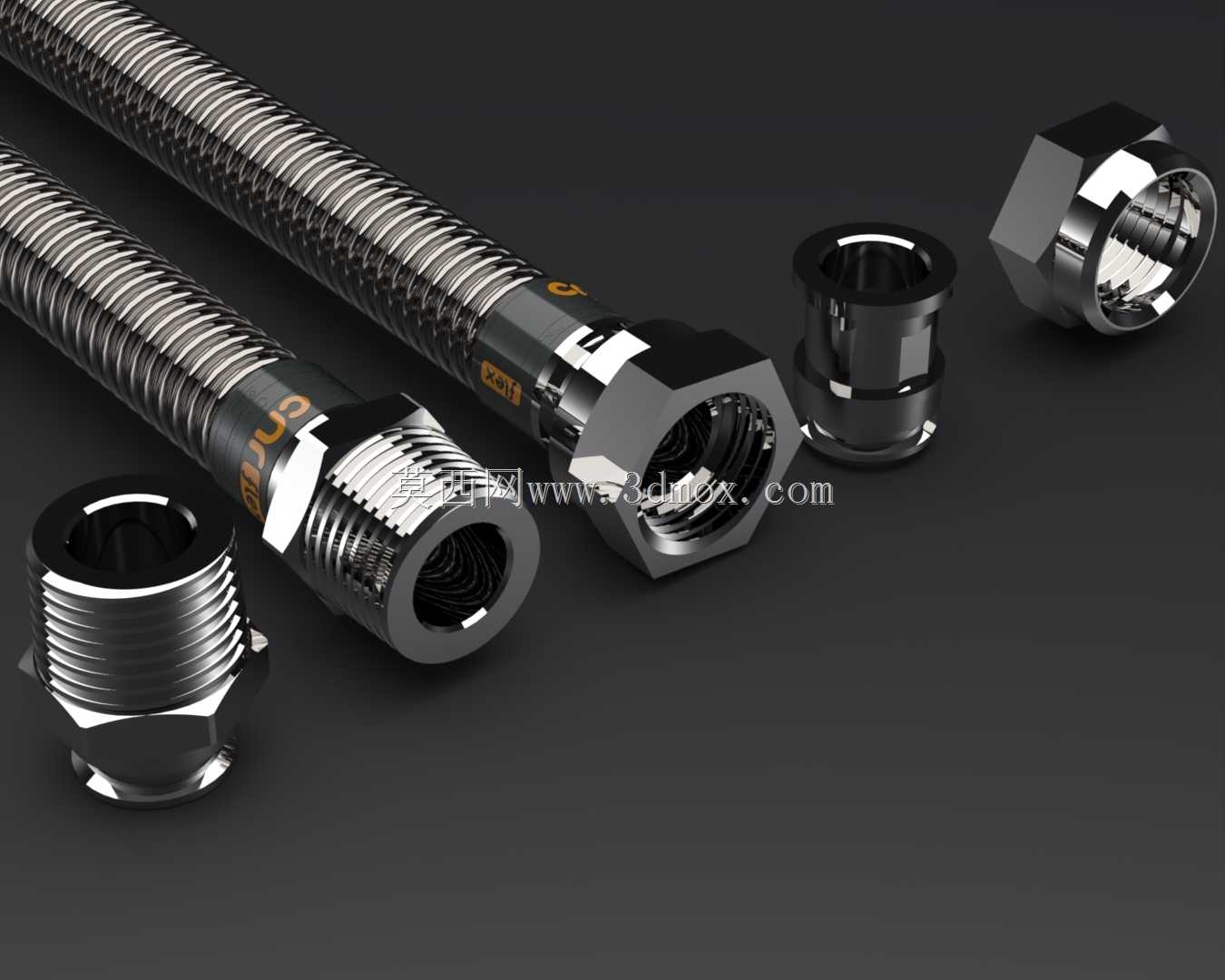

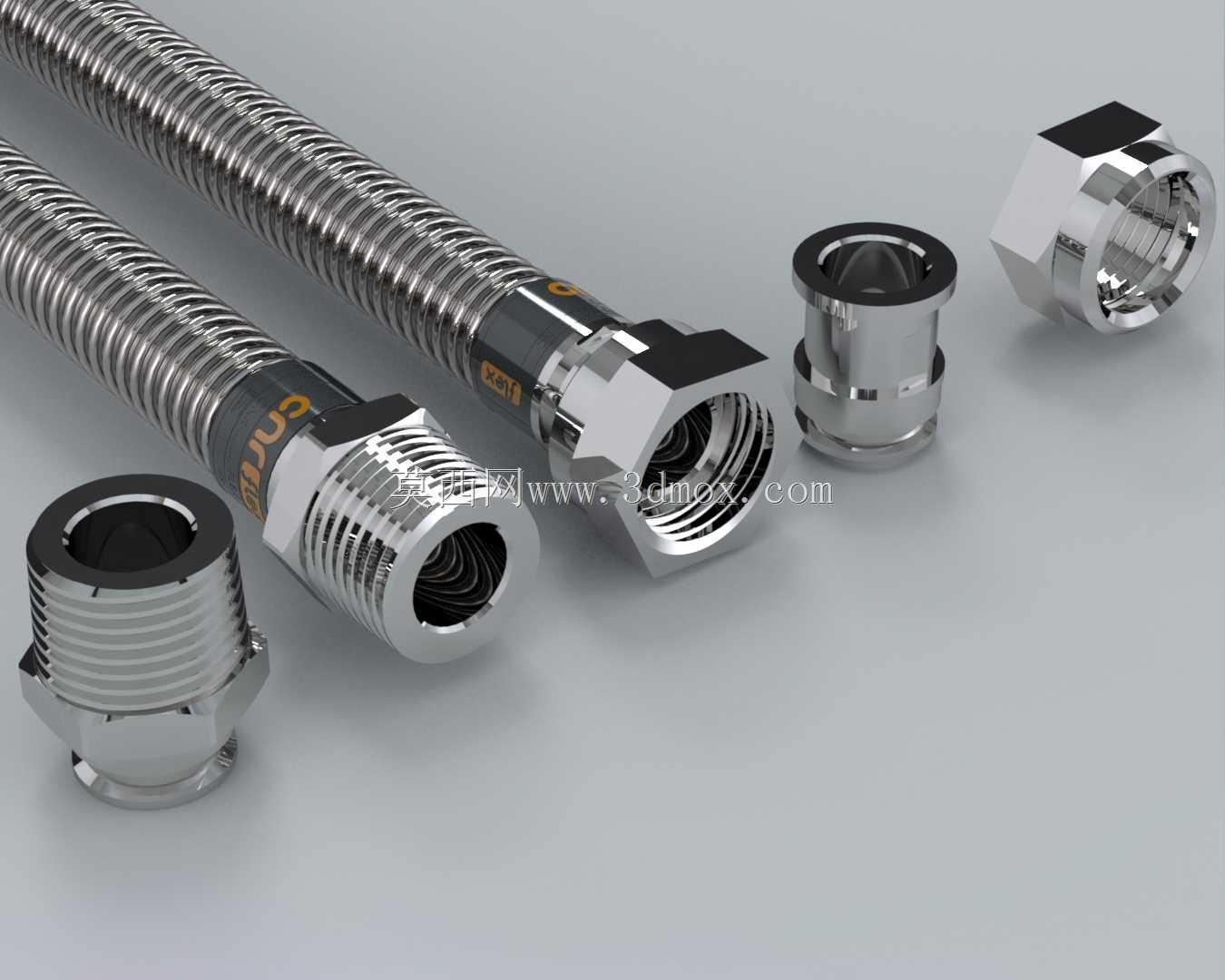

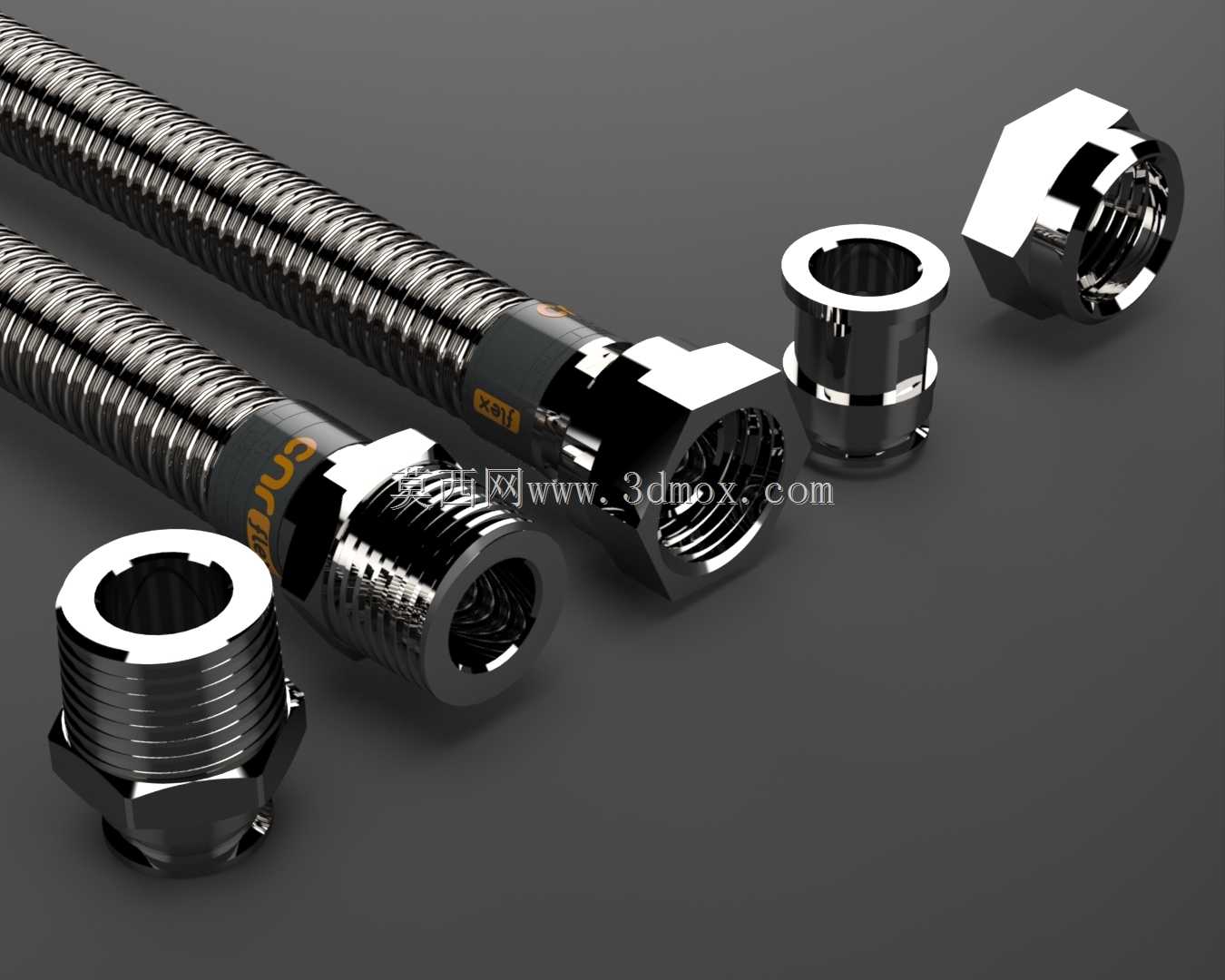

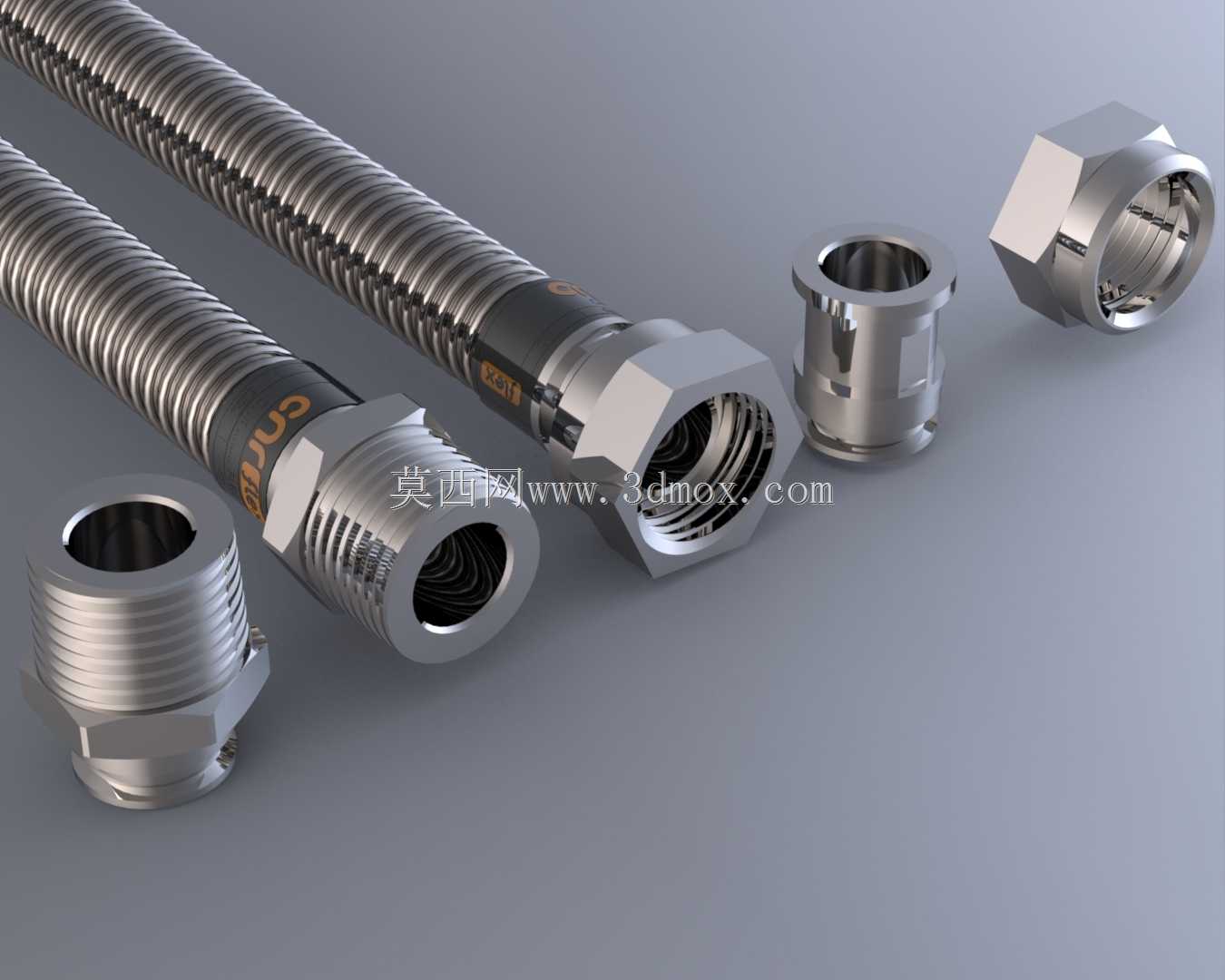

这款柔性天然气软管主要应用于民用住宅燃气入户接驳、商用餐饮后厨燃气设备连接、小型工业燃气燃烧装置管路布设场景，可在固定燃气主管路与灶具、壁挂炉、燃气热水器等用气终端之间建立安全可靠的柔性连接，有效抵消建筑沉降、设备运行微振、安装对位偏差带来的管路应力，避免硬管连接易出现的接口开裂、密封失效问题，是燃气输送管路系统中兼顾密封安全与安装便利性的核心连接部件。产品整体采用不锈钢波纹管作为主体输送结构，管身的螺旋波纹结构经过反复弯折疲劳验证，可在允许弯曲半径内任意调整走向，不会出现管腔折瘪、气路堵塞的问题，外层无额外包覆结构的设计也便于日常巡检时及时发现管身损伤、燃气渗漏隐患。两端配套的接头组件采用六角外形设计，适配常规活动扳手的拧紧操作，其中一端为外螺纹直通接头，可直接对接墙面预埋的燃气内螺纹接口，另一端为内螺纹活接螺母，可直接旋接用气设备的进气接头，配套的密封衬套采用耐燃气腐蚀的材质制作，拧紧后可填充接头配合面的微小间隙，杜绝燃气从接口处渗漏的风险。在设计过程中，首先围绕燃气输送的安全要求确定通径规格，1/2英寸的通径可满足普通家用及小型商用场景的燃气流量需求，不会因通径过小造成供气压力不足、设备燃烧工况异常的问题；管身的波纹节距经过反复优化，在保证柔性弯折能力的同时，兼顾了管体的轴向抗拉强度，避免安装拉扯过程中出现管体拉伸变形、波纹结构失效的问题。接头与管身的连接部位采用圆周压合工艺，压合后的连接段可承受远超日常使用场景的拉脱力，不会出现管身与接头脱落的风险。安装边界方面，这款软管的接头对边尺寸符合常规五金工具的适配标准，安装时无需特殊定制工具，普通家用活动扳手即可完成拧紧操作；管身最小弯曲半径可满足橱柜内部狭小空间的走线需求，无需额外增加转接弯头即可绕开橱柜内的遮挡结构，两端接头的轴向长度经过精准控制，安装后不会出现接头突出墙面过多、影响设备贴墙摆放的问题，适配绝大多数主流燃气设备的接口安装空间要求。
