弧面凸轮间歇分度机构三维设计

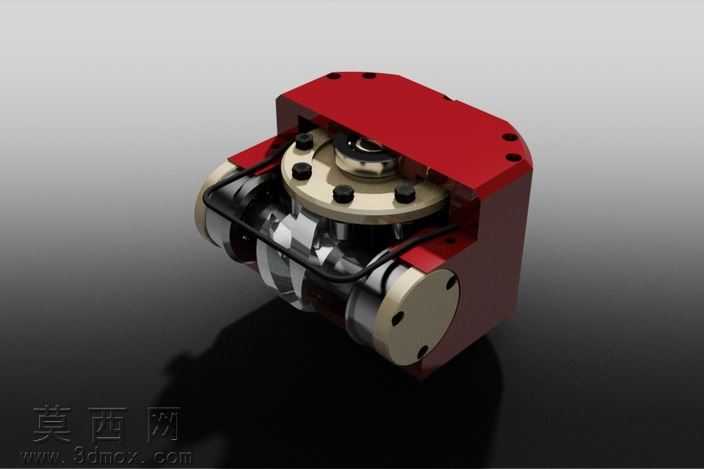

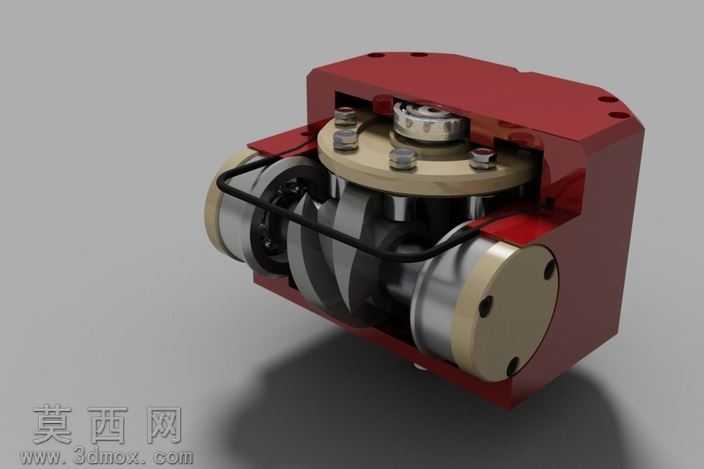

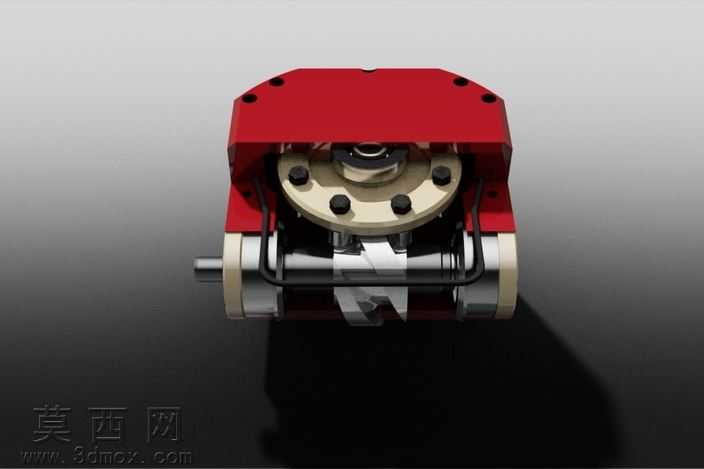

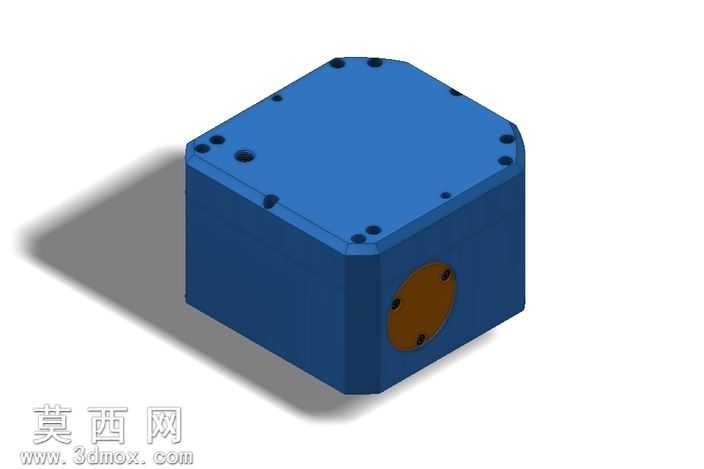

本模型为弧面凸轮分度器的完整三维设计成果，建模阶段依托参数化特征建模逻辑完成全零件构建，首先对核心传动件弧面凸轮进行轮廓曲面放样，通过空间啮合轨迹方程推导凸轮廓面的螺旋分度段与停歇定位段曲率参数，确保凸轮廓面与从动盘滚子的啮合间隙控制在精密传动允许范围内。建模过程中对各零件的装配基准做了统一约束，以箱体安装面为全局基准，依次完成输入轴组件、弧面凸轮、从动转塔、输出轴端盖、支撑轴承座的同轴度、平行度装配约束，还原真实机构的装配公差配合逻辑。渲染阶段采用工业产品级渲染参数设置，箱体外壳赋予哑光铸铁材质，通过调整粗糙度参数还原铸造壳体的细腻磨砂质感；凸轮与转塔等核心传动件赋予高硬度合金钢材质，添加轻微金属反光与表面磨削纹理，凸显精密加工件的金属质感；端盖紧固件赋予镀锌钝化材质，还原标准件的表面处理效果；场景采用三点布光方案，主光从侧上方投射凸显机构立体轮廓，辅光补全暗部细节避免结构阴影死黑，轮廓光勾勒零件边缘提升画面层次感，最终渲染效果清晰呈现机构的内外结构层次。结构设计上，该分度器采用弧面凸轮与径向均布滚子的啮合传动形式，输入轴连续回转过程中，凸轮的螺旋段驱动从动盘滚子实现间歇转位，停歇段通过凸轮廓面的锁止弧实现输出端的高精度定位，无需额外锁紧机构即可承受分度过程中的冲击载荷；箱体采用一体式铸造结构，两侧设置轴承安装孔位保证输入轴支撑刚度，顶部设置输出端安装法兰可直接对接用户端的转盘、夹具等执行部件，输入输出轴端均设置密封端盖结构，可适配工业场景的润滑防尘需求。设计过程中重点优化了凸轮与滚子的接触应力分布，通过调整凸轮廓面的压力角参数，降低传动过程中的接触磨损，同时兼顾机构的分度精度与高速运转稳定性，可直接用于自动化生产线的间歇送料、多工位转位等场景的方案设计参考，也可作为精密间歇传动机构的教学演示模型使用。
