撬装式甘醇冷却系统中央集成机组

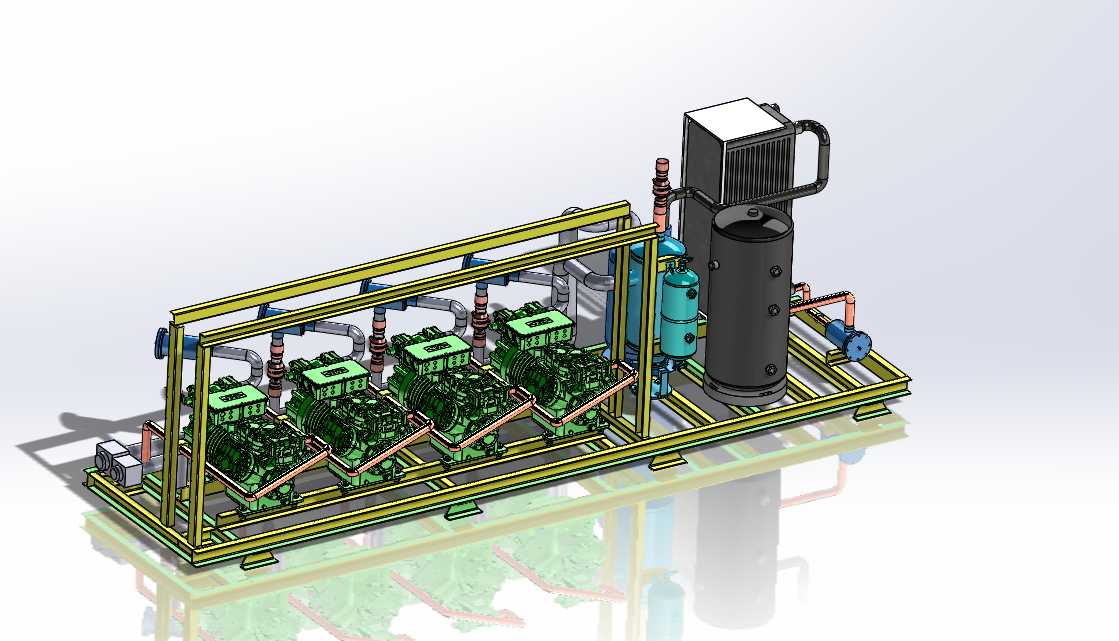

该套甘醇冷却系统中央单元，主要面向需要持续低温冷源供给的工业生产场景，常见于天然气脱水净化、化工工艺介质控温、大型工业设备冷却循环、低温仓储供冷等工况，作为整套冷却系统的核心集成中枢，承担甘醇介质制冷、循环输送、气液分离、压力调控、杂质过滤的全流程功能，可稳定输出设定温度的低温甘醇介质，为末端用冷设备提供持续、稳定、参数可控的冷源供给，避免工艺介质温度超标影响生产稳定性与产品品质。整套设备采用撬装集成式设计思路，将多组压缩制冷单元、立式气液分离罐体、套管式换热组件、干燥过滤装置、管路阀组、电气控制元件全部整合在统一的高强度型钢焊接底座框架上，框架采用标准化型材拼接设计，预留统一的吊装点位与安装固定孔位，无需现场进行复杂的管路拼接与设备对位，到场后仅需对接外部供电、介质进出管路即可投入使用，大幅缩短现场安装调试周期，降低现场施工的管路错接、密封失效风险。设计阶段充分考虑设备的运维便利性，多组压缩制冷单元采用并排等距排布，相邻机组之间预留足够的操作检修空间，日常维护时可单独对单台压缩机进行检修操作，不影响其余机组的正常运行，保障生产连续性；管路走向采用分层排布逻辑，工艺介质管路、制冷管路、控制线路分区域布设，避免管路交叉干扰，同时在关键管路节点预留检测接口，方便运维人员日常检测介质压力、温度参数，快速排查运行故障。罐体与换热组件布置在撬体侧端，与压缩单元保持安全间距，既避免制冷机组运行振动对罐体连接密封造成影响，也方便操作人员对罐体液位、排污口进行日常巡检。整套撬装机组的安装边界充分考虑标准集装箱运输与工业厂房通道通行要求，整体宽度控制在常规工业通道可通行范围内，底座框架的固定孔位匹配常规工业设备安装基础的预埋点位，无需额外定制特殊安装基座；设备高度适配常规厂房室内安装的层高要求，顶部预留的散热组件留有足够的通风散热空间，避免散热不畅导致制冷效率下降。整套系统的管路连接全部采用硬管密封连接，关键承压部位做加强固定，可承受机组运行过程中的管路压力波动与轻微振动，长期运行下密封可靠性更强，适配工业场景下长时间连续运行的使用需求。
