CNC加工用中心嵌入式真空固定板

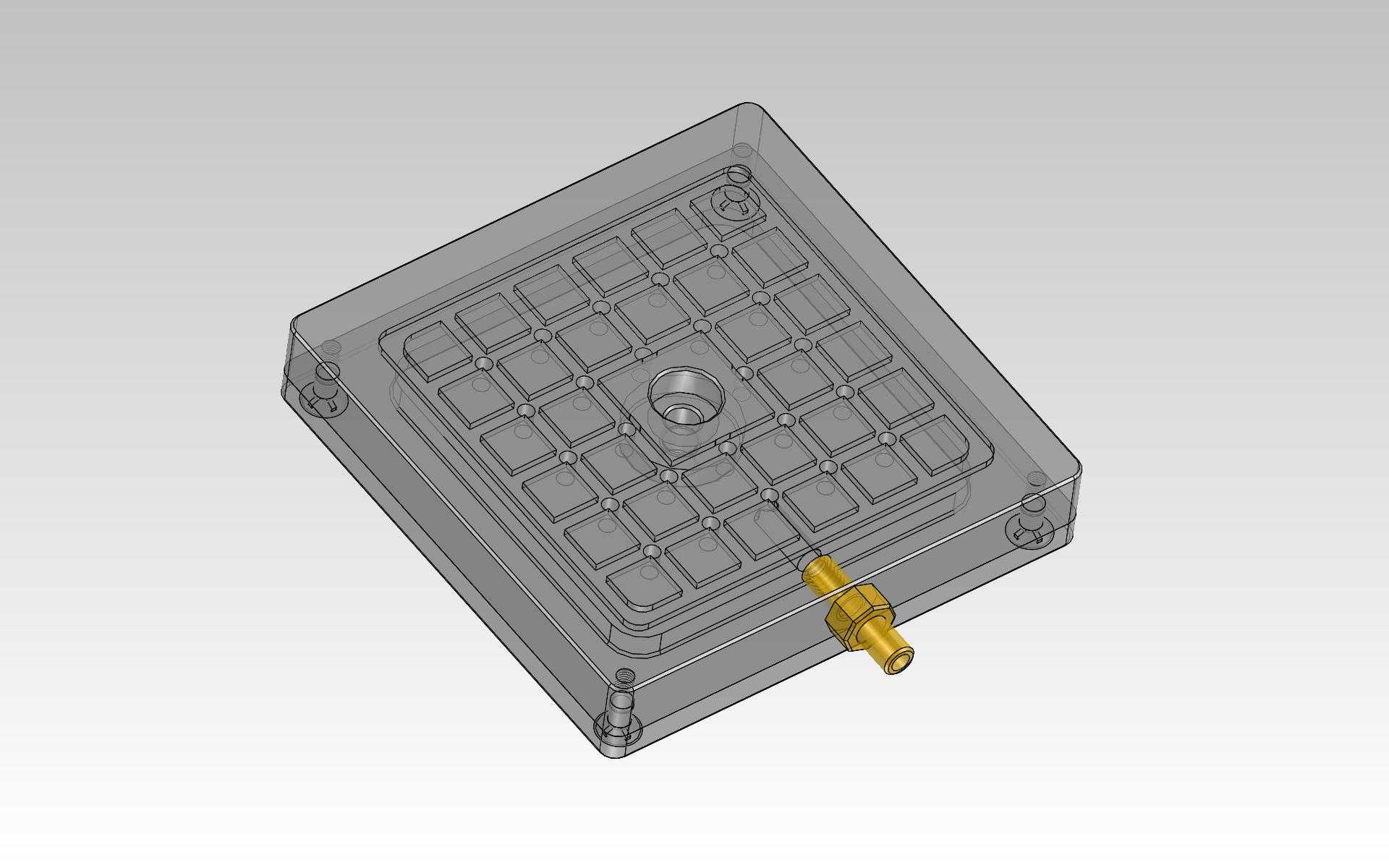

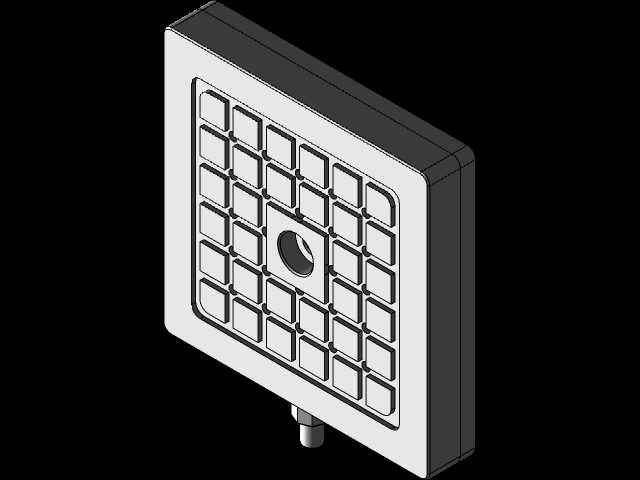

这款真空固定板主要面向精密CNC加工场景设计，用于解决小型薄壁、易变形零件在机加工过程中的装夹难题，在消费电子精密结构件、小型五金零件、塑胶件的铣削、钻孔、精雕等加工工序中，能够替代传统的压板、台钳装夹方式，避免装夹应力导致的零件变形、夹伤问题，同时减少装夹找正的辅助时间，提升小尺寸零件的加工良率与生产效率。产品采用中心嵌入式安装结构，适配4x4规格的真空固定基座，整体为方形层叠式结构，主体采用透明可视化的结构设计，能够直观观察内部真空气路的分布与导通状态，侧面预留标准快插式气嘴接口，可直接对接车间常规的真空发生装置，无需额外定制转接接头，气路连接后可快速形成稳定的负压吸附腔。在功能设计上，板面采用网格化分区吸附布局，每个网格单元设置独立的吸附微孔，既可以整板吸附覆盖尺寸较大的小型零件，也可以通过封堵非工作区域微孔的方式，适配不同轮廓尺寸的微小零件，吸附力分布均匀，不会出现局部吸附力不足导致的零件加工移位问题；板体四周设置沉头安装孔位，可通过标准紧固件直接固定在机床工作台或者配套基座上，安装后板面平面度控制在较高精度范围内，能够保证加工过程中零件的基准面贴合度，避免因装夹平面度误差导致的加工尺寸超差。设计过程中充分考虑了CNC加工的实际工况，板体边缘做了圆角过渡处理，避免加工过程中操作人员磕碰划伤，内部气路采用等径分流设计，保证板面各个区域的负压值一致，不会出现边缘区域吸附力弱于中心区域的问题；气嘴采用侧出式布局，不会干涉加工刀具的走刀路径，也不会与机床主轴发生碰撞，适配绝大多数立式加工中心、精雕机的工作台安装空间，安装边界预留足够的操作空间，方便操作人员上下料以及清理加工产生的切屑，日常使用时只需定期清理板面吸附微孔的切屑堵塞，即可长期维持稳定的吸附性能，无需复杂的维护操作。
