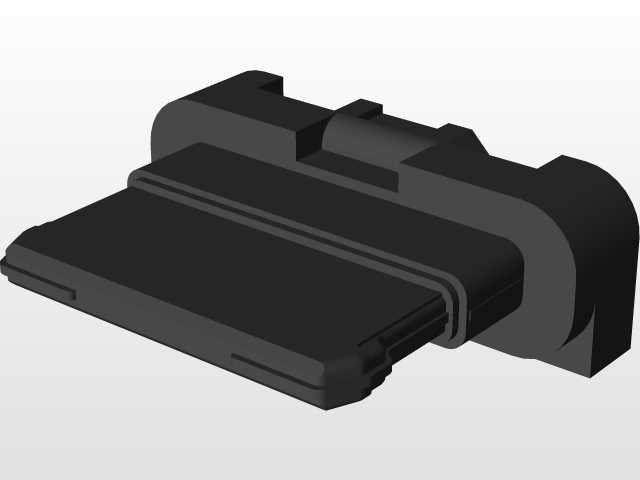

板上卧式1.6mm插装Type-C接口结构

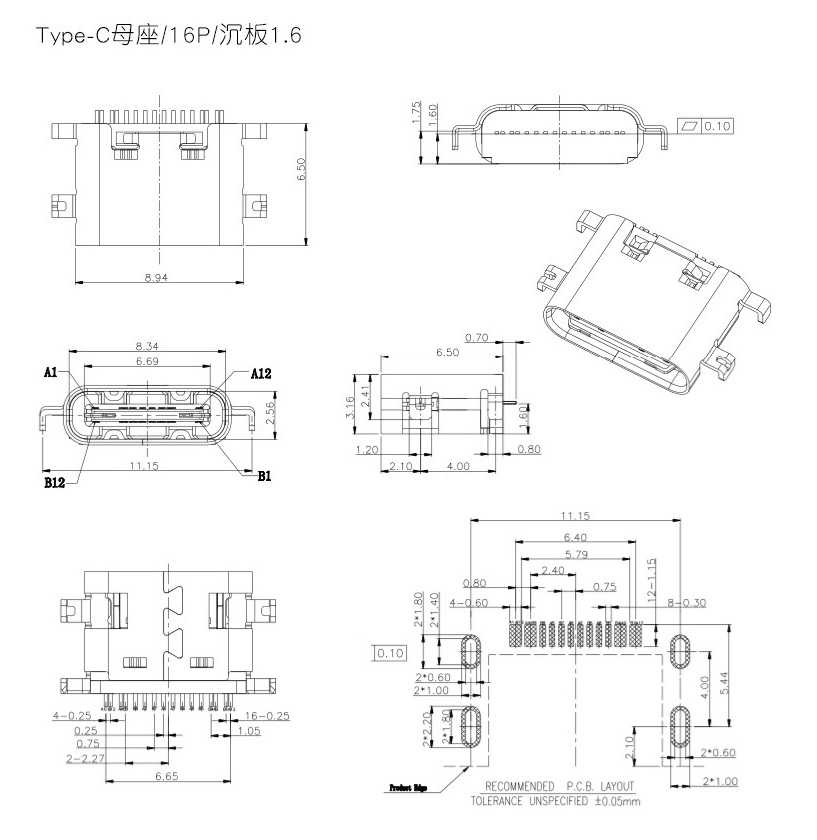

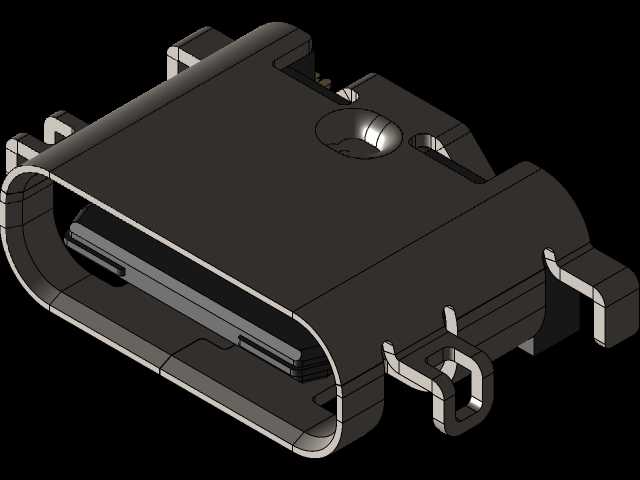

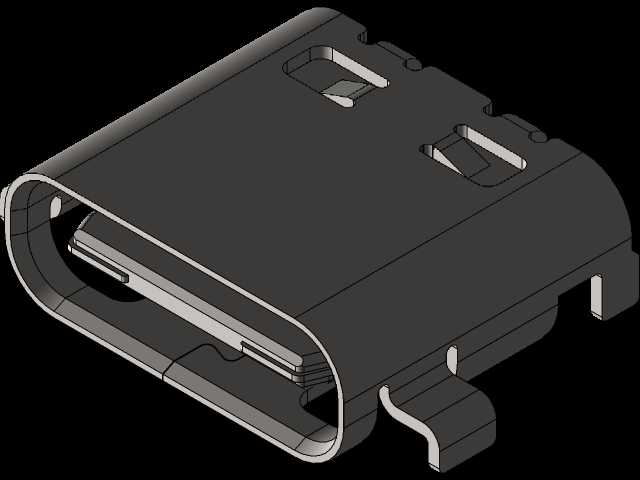

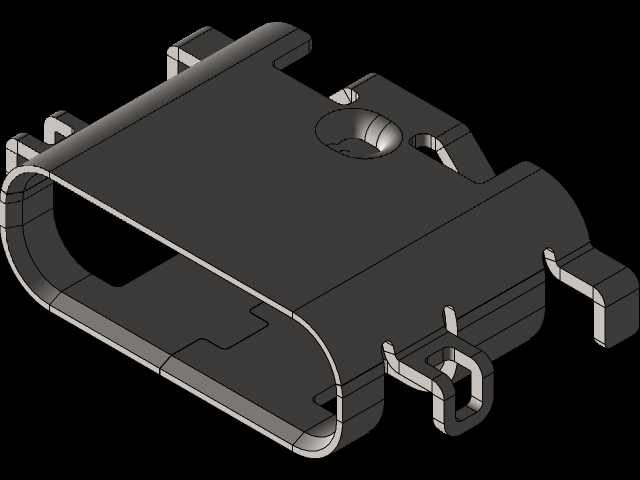

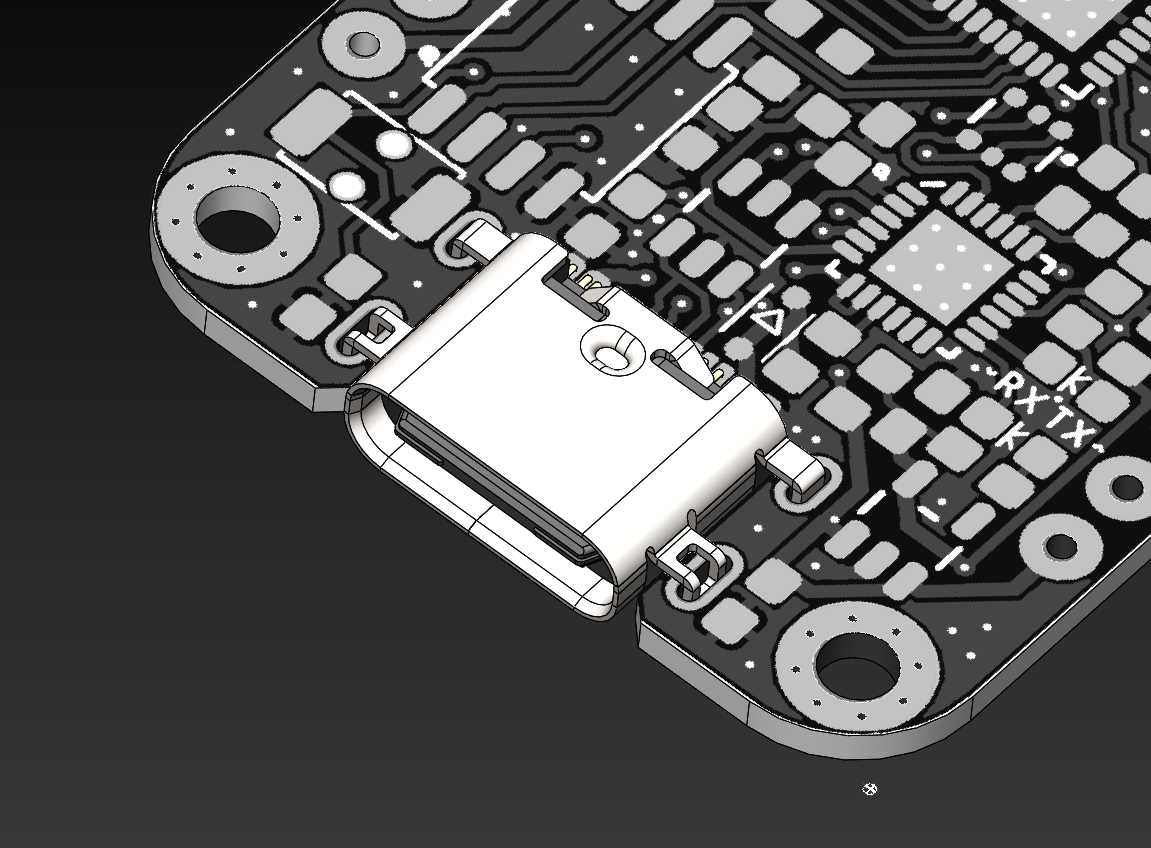

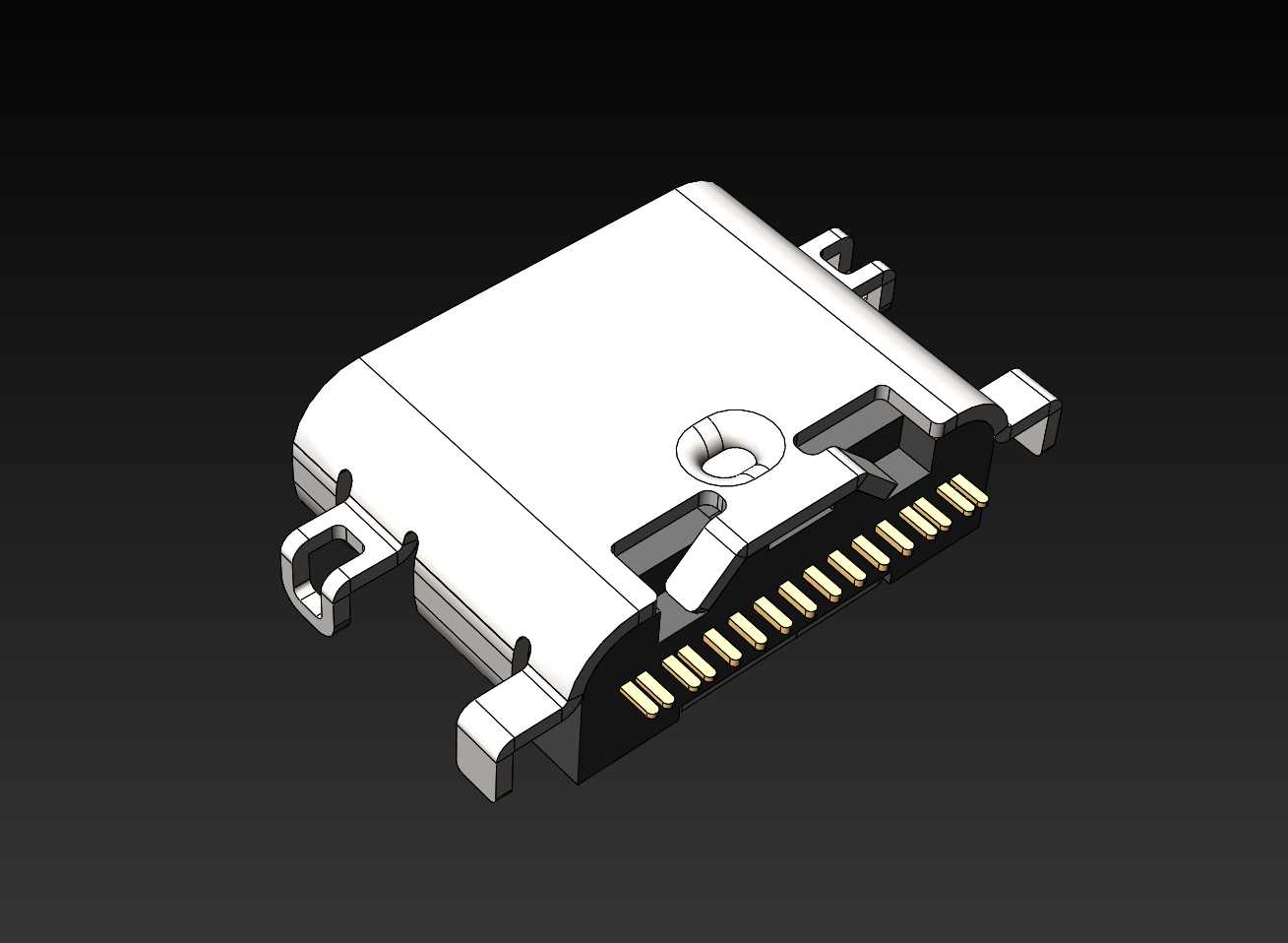

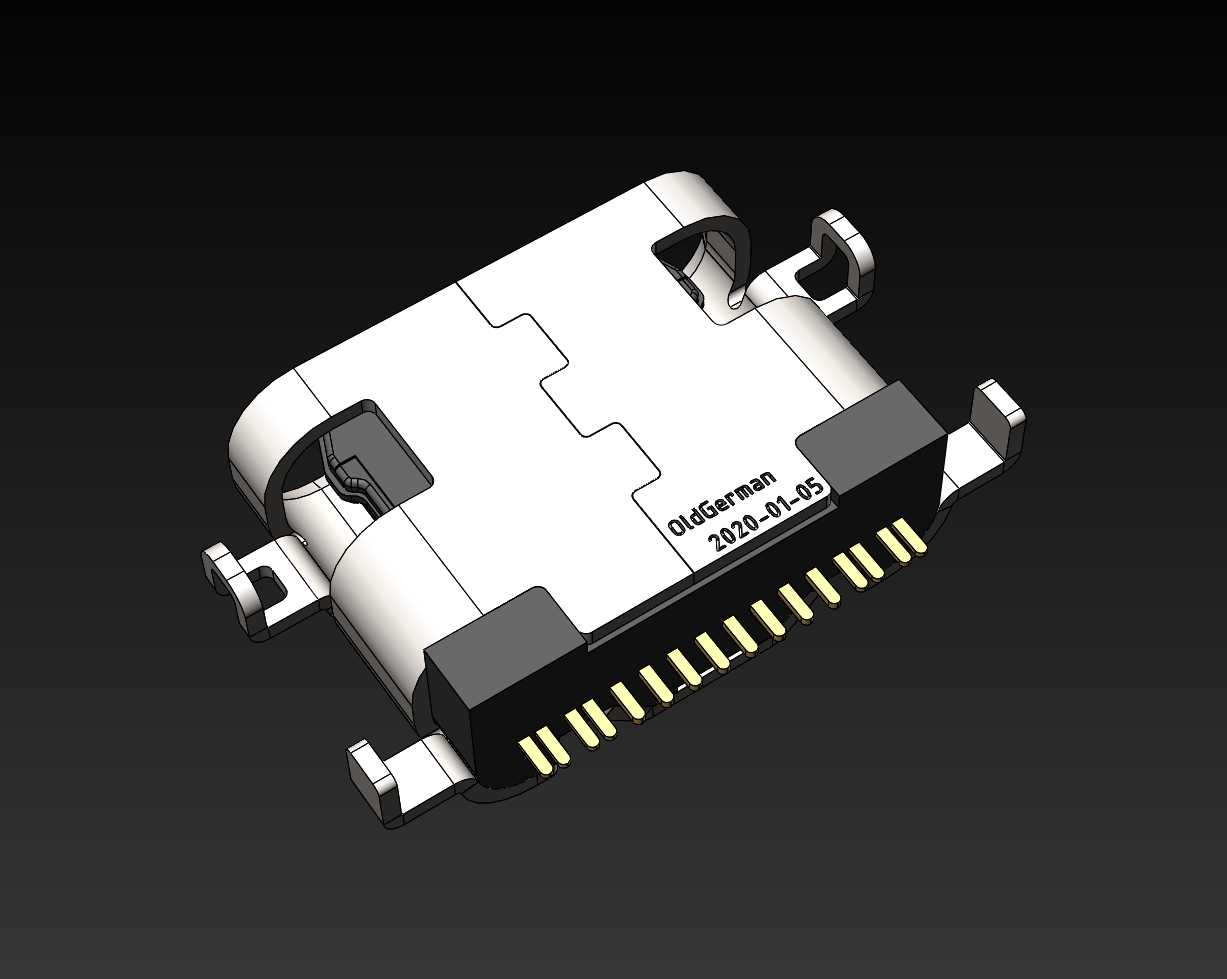

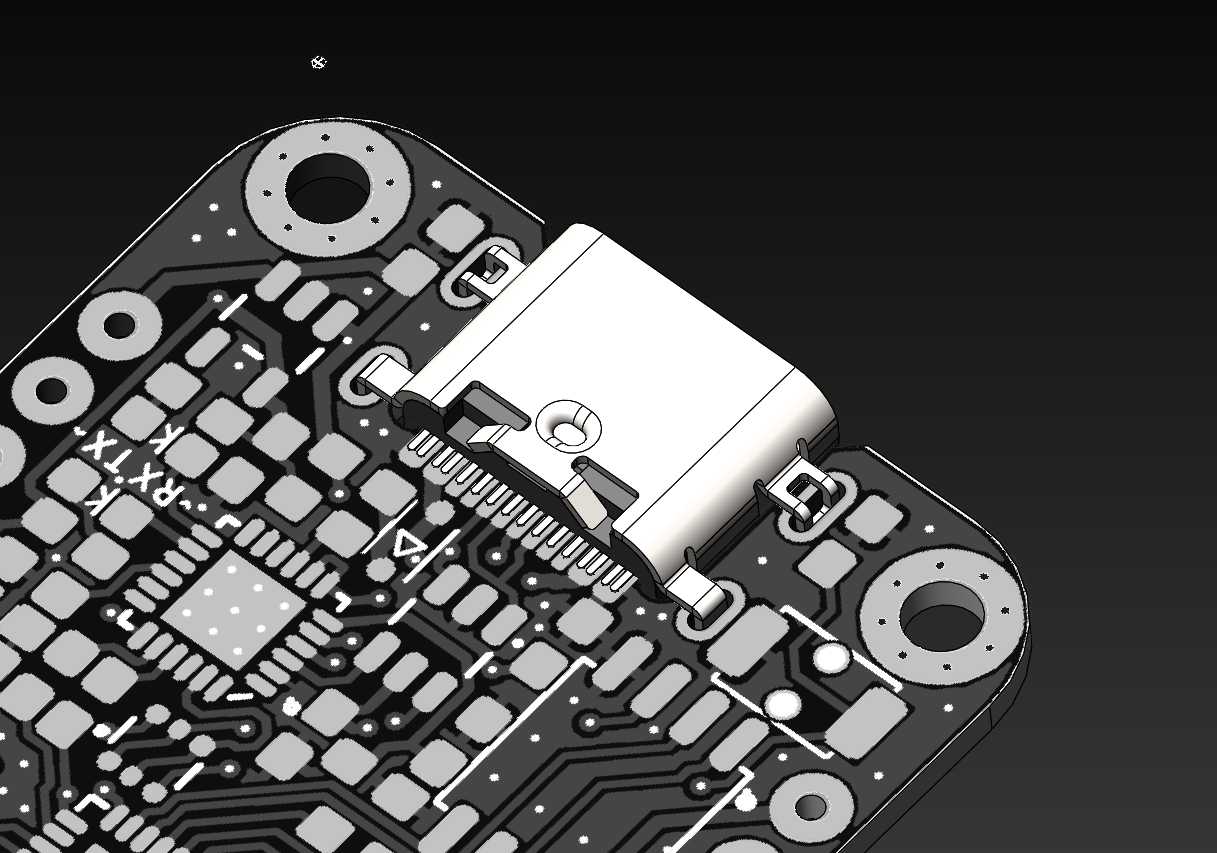

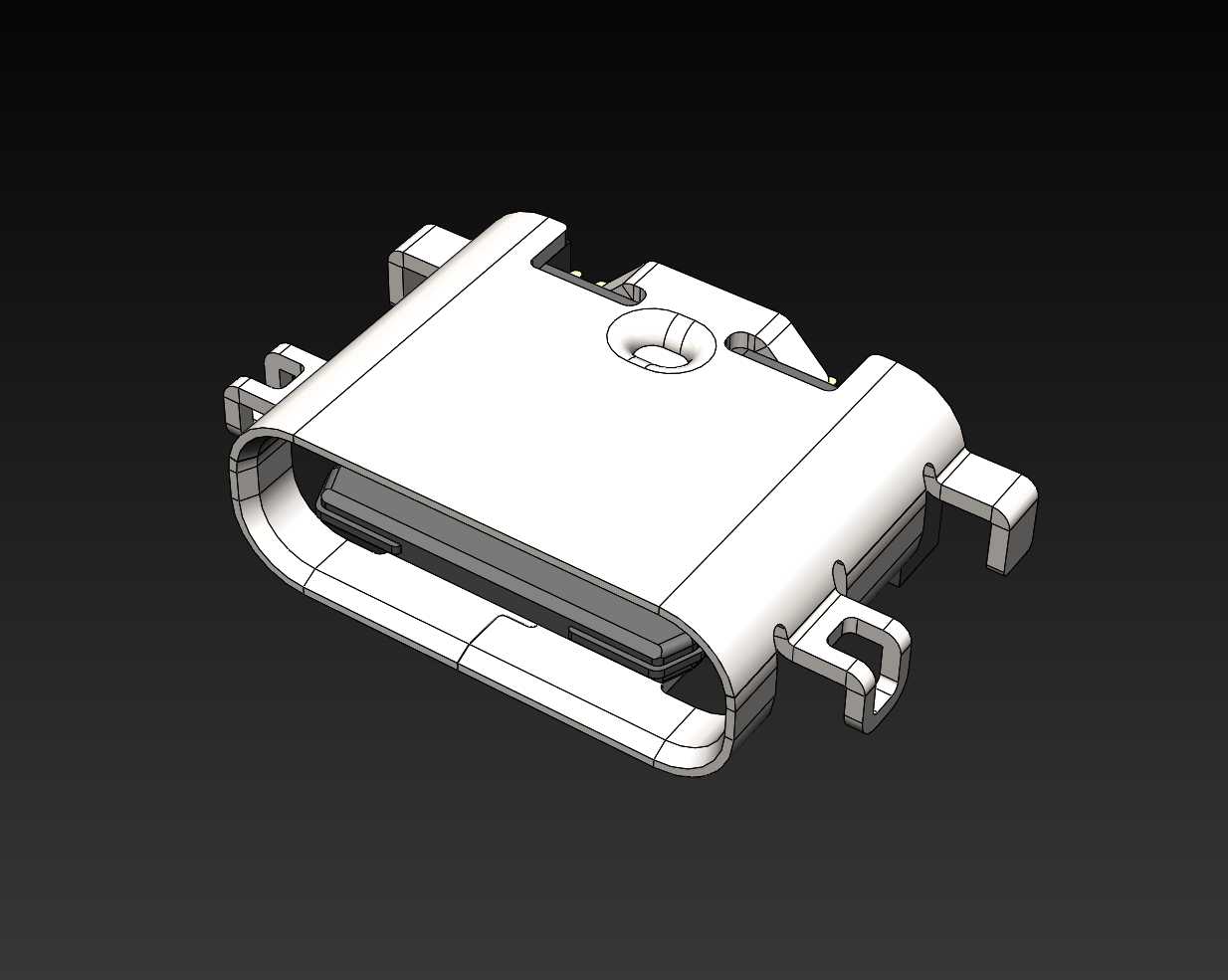

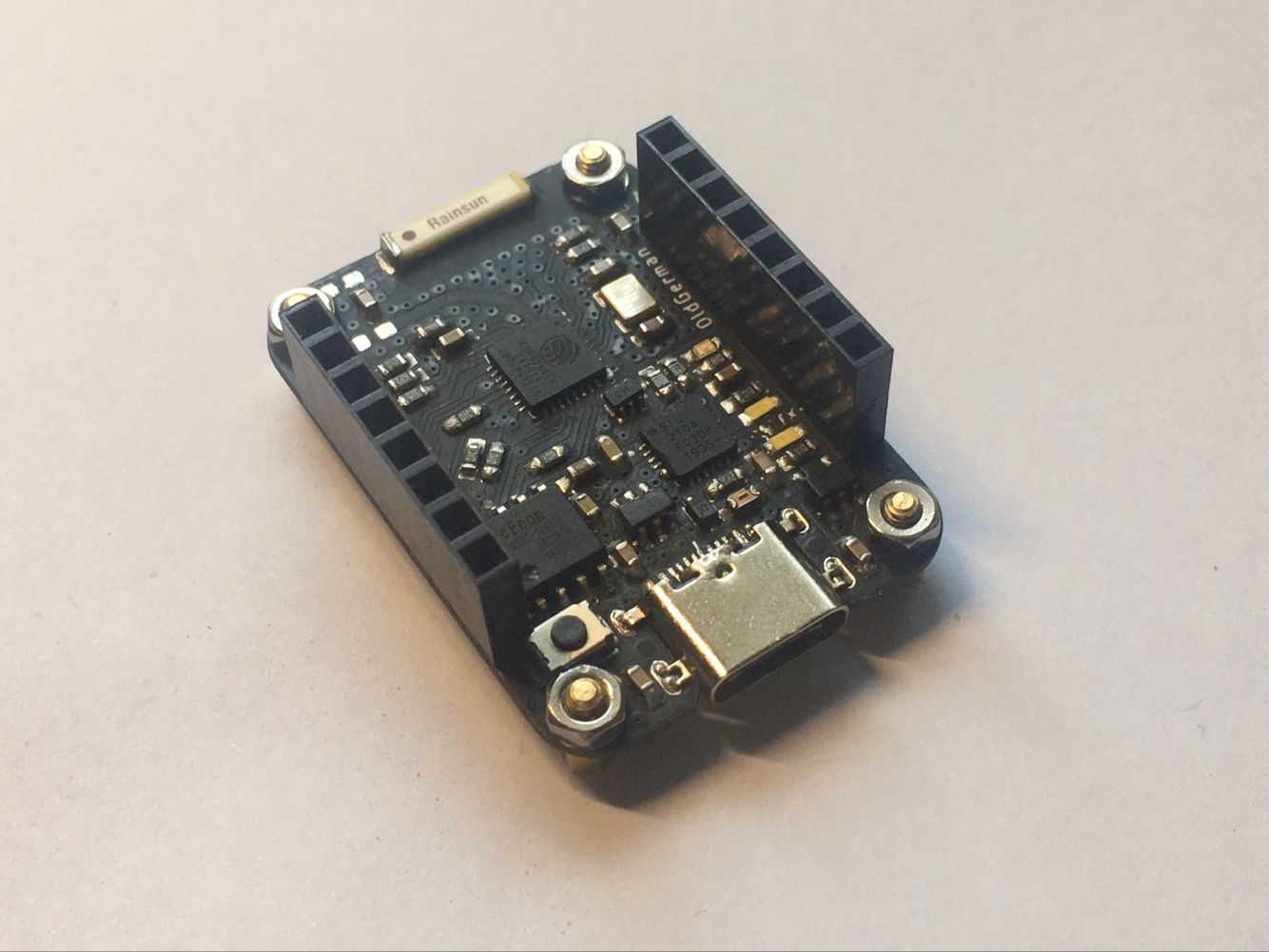

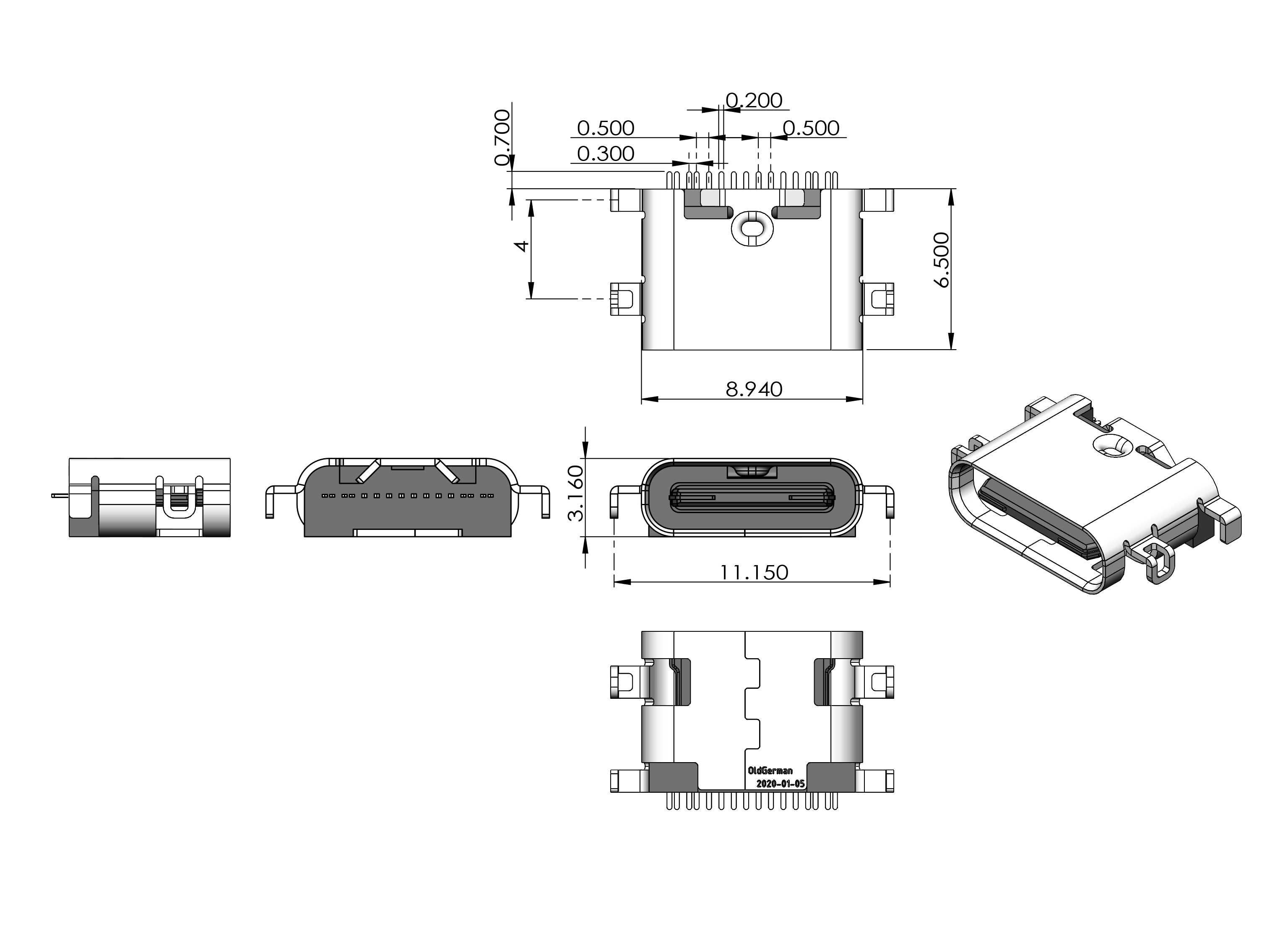

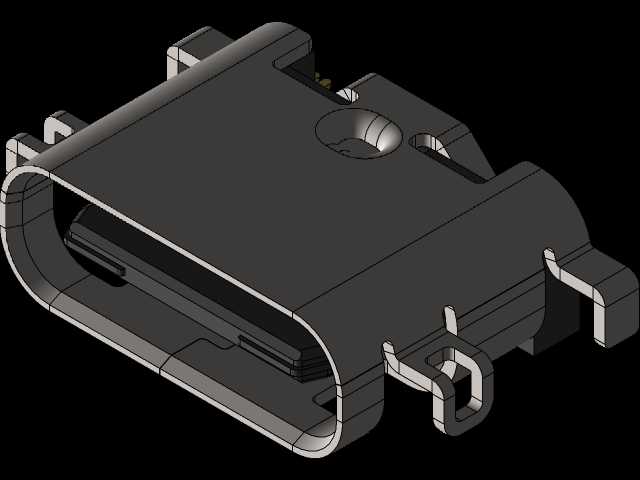

这款板端卧式插装Type-C连接器，主要面向紧凑型消费电子、小型嵌入式控制板、便携智能硬件的电路连接场景，承担设备对外数据传输、快充供电的核心接口功能，适配板厚1.6mm的常规PCB安装需求，是当下小型智能硬件里应用极广的板载连接部件。在实际应用中，这类卧式插装的Type-C接口不会像立式接口那样在PCB板面上方占用过多垂直空间，能够大幅压缩设备整机的厚度尺寸，非常适合对内部堆叠空间有严苛要求的便携设备，比如超薄开发板、小型手持检测终端、迷你便携储能模块、轻量化可穿戴外设等产品，在SMT贴片完成后可直接过回流焊固定，无需额外的人工补焊工序，适配规模化的电子组装产线流程。从功能特性来看，该接口保留了Type-C标准的正反盲插特性，接口内部的接触端子排布完全符合通用Type-C协议的引脚定义，能够支持常规的USB2.0数据传输、最高数十瓦的PD快充电流通过，接口外围的金属屏蔽壳采用一体化弯折成型结构，既可以在插拔过程中承受足够的侧向冲击力，避免插接过载导致的焊盘脱落，也能形成完整的电磁屏蔽腔体，减少高速信号传输过程中的外界电磁干扰，保证数据传输的稳定性。在设计思路上，这款模型完全围绕实际生产的安装边界做细节还原：插装引脚的位置、伸出长度严格匹配1.6mm厚PCB的通孔尺寸，定位柱的位置与PCB上的定位孔完全对应，组装时可以直接将接口卡在PCB上完成预固定，不会在过焊过程中出现偏移；接口两侧的固定焊脚做了加宽处理，焊接后能够大幅提升接口与PCB的结合强度，应对日常使用中数千次的反复插拔也不会出现松脱；接口的插合面尺寸完全符合Type-C公头的插合公差范围，既不会出现公头插入过松导致的接触不良，也不会因为公差过紧导致插拔手感生涩、长期使用磨损公头触点。外形尺寸上，该接口整体采用扁平化的卧式布局，主体外壳的厚度控制在极低的范围内，插装后突出PCB板面的高度仅为毫米级，不会占用设备外壳内部的多余空间，接口尾部的引脚出线方向平行于PCB板面，方便布线时在板层内走差分信号线，减少信号走线的过孔数量，提升高速信号的传输质量。模型还还原了外壳上的定位卡扣、屏蔽壳的咬合缝隙、端子的固定台阶等细节，能够直接用于PCB布局的干涉检查、整机结构的装配模拟，提前验证接口与外壳开孔、周边元器件的位置冲突，避免实际开模和打样阶段出现装配问题。
