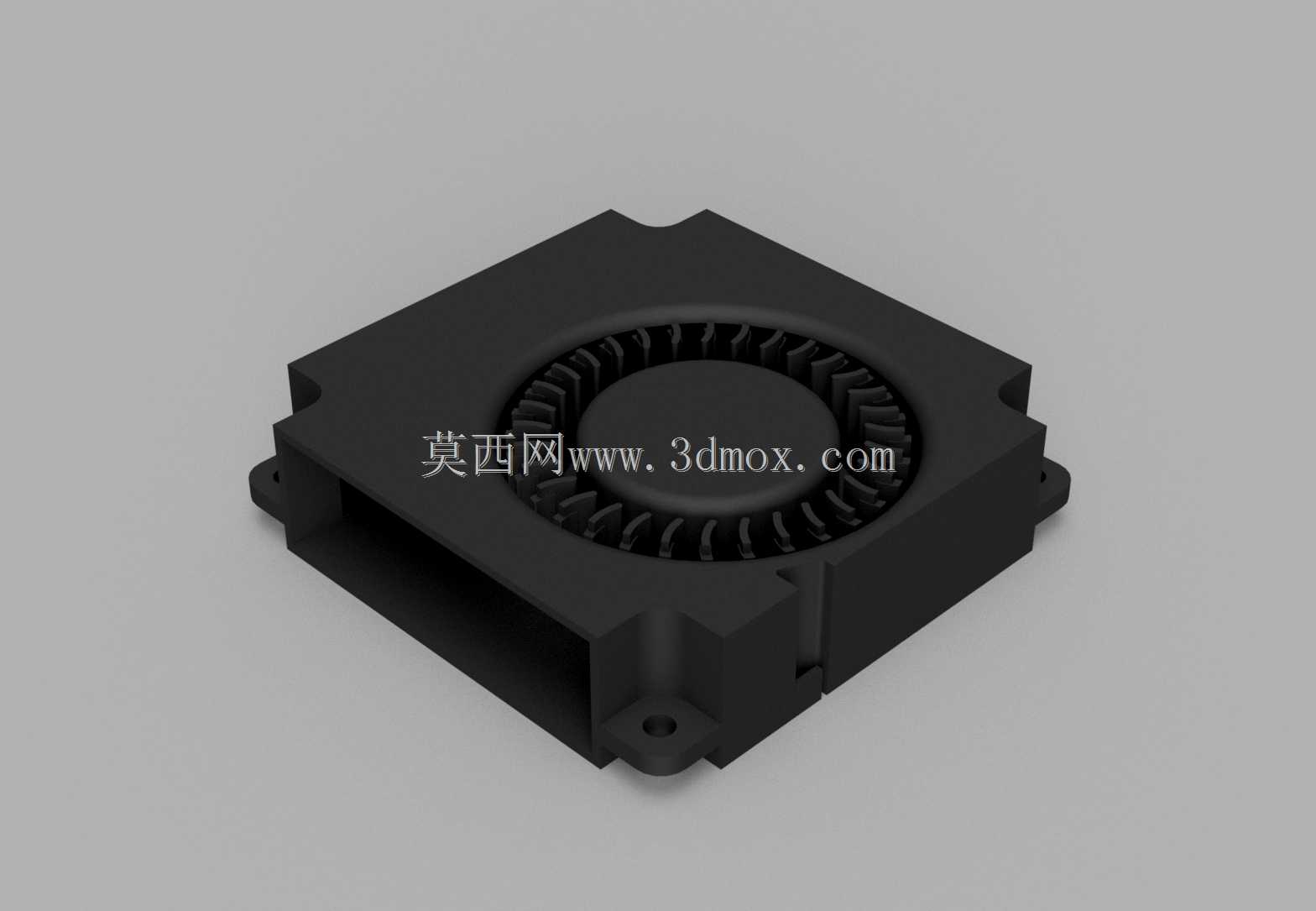

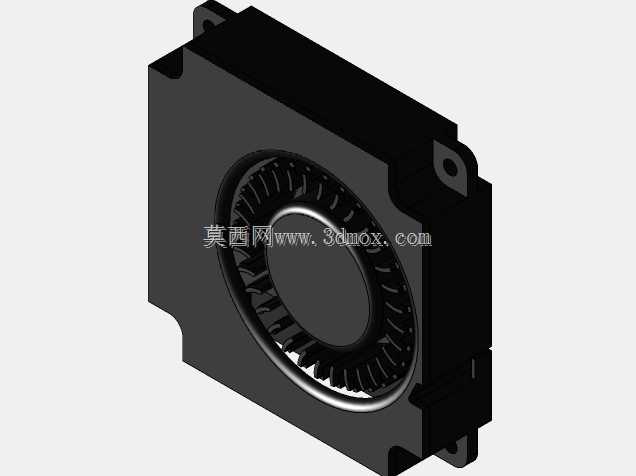

4010规格BLDC离心鼓风机结构设计

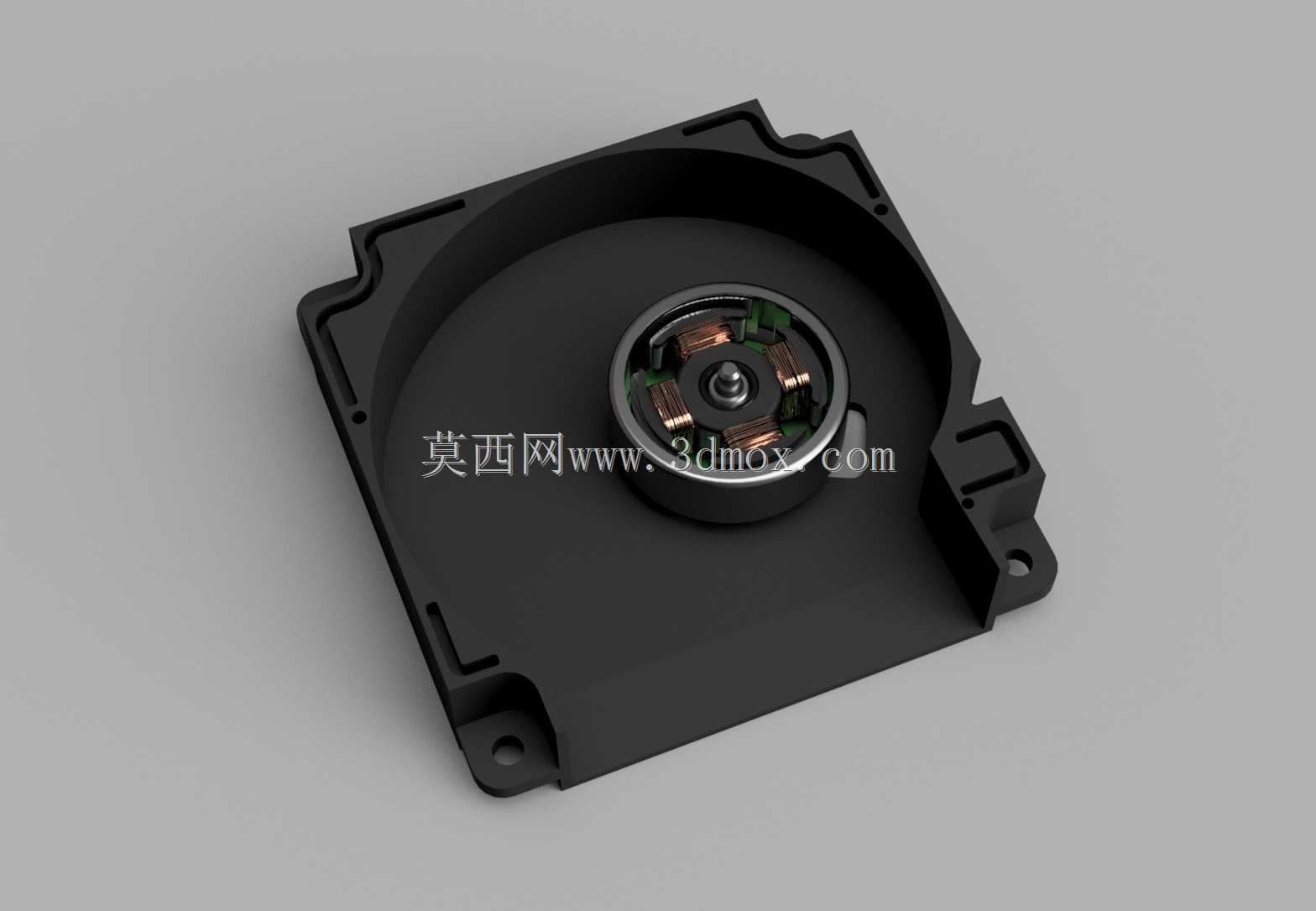

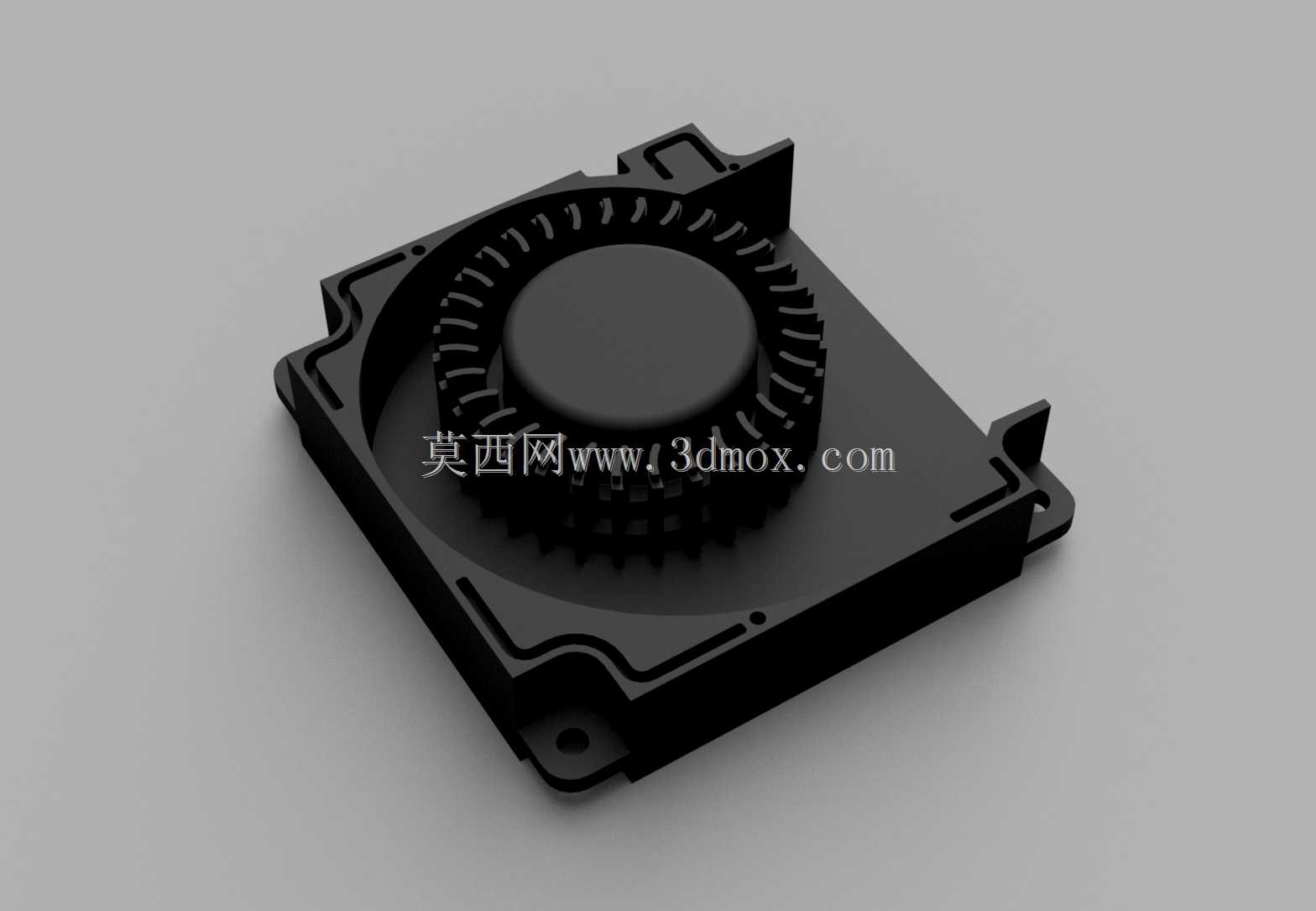

小尺寸离心风机最容易被忽略的加工痛点，是蜗壳壁厚与安装柱强度的平衡，40mm见方的外形下，壁厚每多0.2mm，整机重量就会上升近1克，对于批量出货的消费电子散热配件来说，单克成本的累积会直接影响终端定价，而壁厚过薄又会导致注塑时出现走胶不齐、翘曲变形的问题，安装孔位的同轴度偏差超过0.1mm，就会出现锁螺丝后壳体开裂的隐患。这款鼓风机的蜗壳型线没有照搬常规的等距扩压结构，靠近出风口位置的蜗舌间隙做了0.3mm的收窄处理，别小看这零点几毫米的调整，能在相同转速下把出风口的动压提升12%左右，同时不会额外增加叶轮旋转时的气动噪音，很多新手做这类小风机设计时，会刻意做大蜗壳扩压腔来追求风量，反而会在腔体内形成乱流，高转速下出现明显的湍流异音。叶轮的叶片采用后向式圆弧设计，每片叶片的拔模斜度控制在1.5度，既满足注塑脱模的要求，又不会因为斜度过大导致叶片气动效率下降，叶片根部做了R0.4的圆角过渡，避免注塑时应力集中导致的叶片断裂问题，毕竟这类小风机长期运行在7000转以上的转速区间，根部应力集中带来的疲劳失效是售后故障的主要诱因。出风口的法兰边做了0.2mm的内凹止口，和设备风道对接时不需要额外贴密封泡棉就能实现基础密封，减少装配工序的同时，也避免了泡棉老化漏风的问题。四个安装柱的内部嵌铜螺母的预留孔深度做了3.2mm的设计，刚好适配M3螺丝的3mm锁附深度，不会因为孔深不够导致螺丝顶穿壳体，也不会因为孔深过大浪费注塑材料。叶轮和壳体之间的轴向间隙控制在0.25mm，径向间隙控制在0.2mm，这个公差区间是经过多轮打样验证的，间隙过大会出现回流损失，风量风压下降明显，间隙过小则会因为壳体注塑变形、轴承游隙偏差出现叶轮擦壳的问题，批量生产时良率会大幅降低。壳体表面做了细晒纹处理，不需要额外喷涂就能遮盖注塑时的轻微流痕，同时哑光质感也更适配各类电子设备的内部装配需求，不会出现亮面壳体容易积灰显脏的问题。这类小尺寸离心风机常用在笔记本散热、3D打印机喷头散热、小型工控设备通风场景，结构设计上的每一处细微取舍，都是为了平衡性能、成本、可靠性三者的关系，没有绝对完美的参数，只有适配量产和实际工况的最优解。
