Adafruit复合PWM驱动电路板结构设计

这款复合PWM驱动模块的结构设计，完全围绕嵌入式控制场景下的多通道脉宽调制输出需求展开，在小型化PCB板型上整合了16路独立PWM输出通道，可同时对接多路舵机、直流电机驱动、LED调光负载等需要PWM信号控制的外设，解决了常规主控板IO口PWM通道不足、输出驱动能力弱的痛点。从实际应用场景来看，这类驱动模块常被用于小型机器人关节舵机控制、创客项目的多电机协同驱动、智能装置的灯光亮度调节、小型自动化执行机构的信号分配环节，在桌面级智能设备、教学实验平台、DIY电子创作项目中都有极高的使用频次。

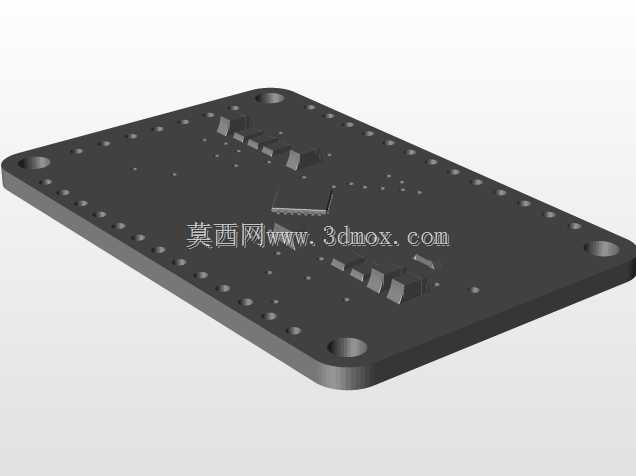

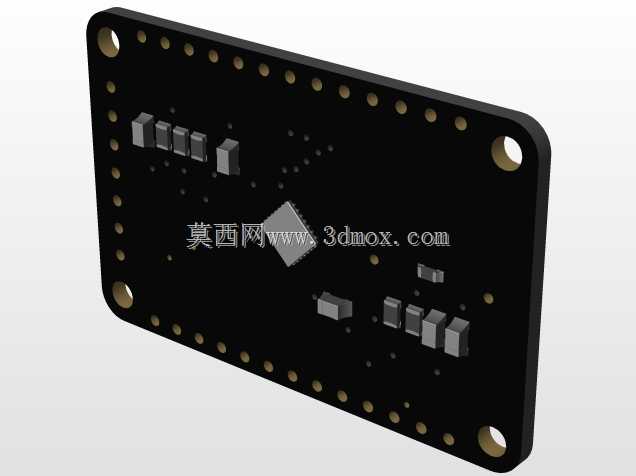

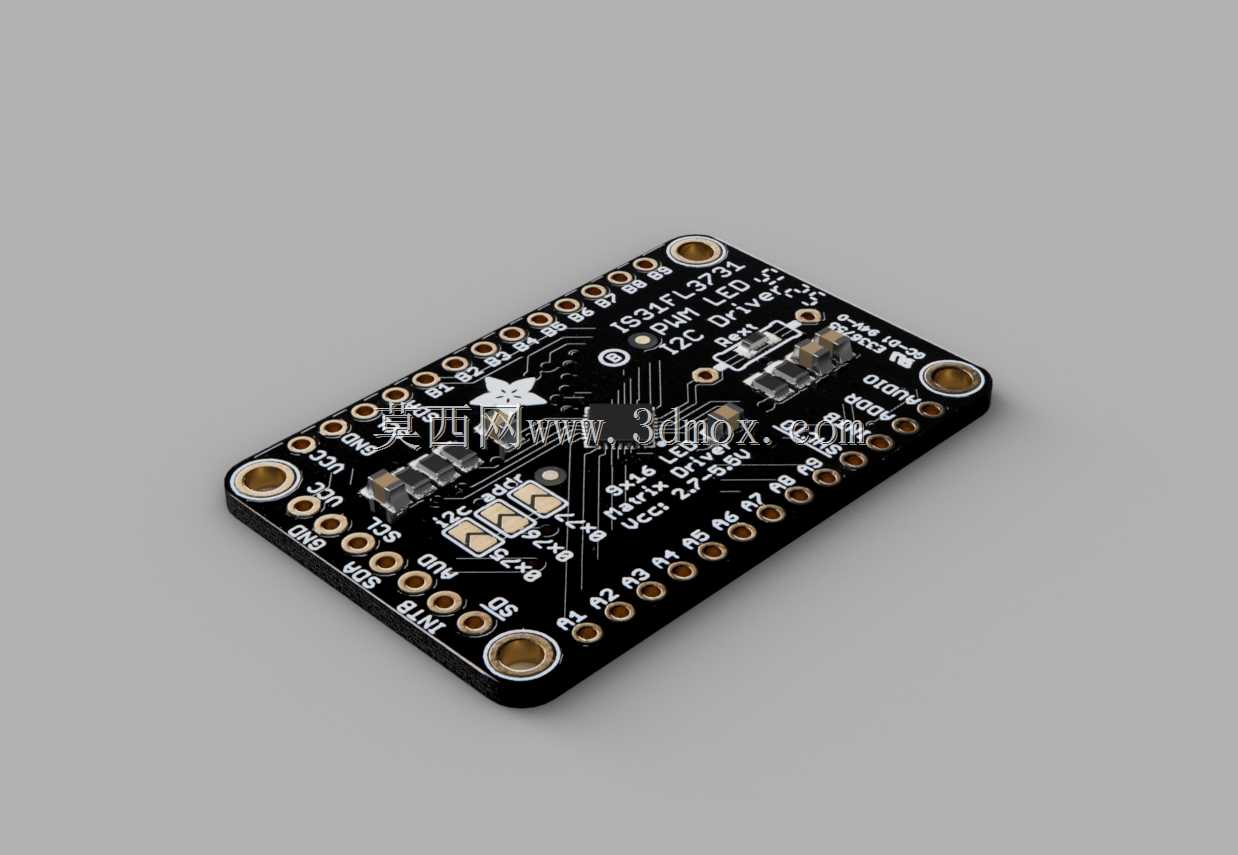

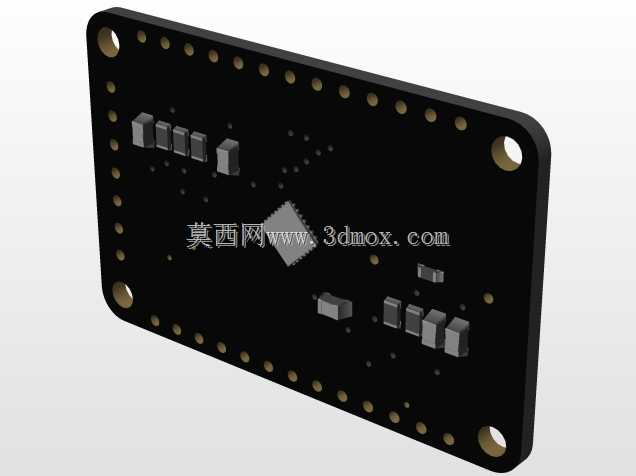

设计过程中，板型采用了规整的矩形切角结构，四个角预留了标准M2安装孔位，安装孔边缘做了金属化包边处理，既可以通过铜柱固定在设备内部的安装支架上，也能直接插装在面包板上配合原型电路使用，安装边界适配绝大多数小型电子设备的内部舱室空间，板身厚度控制在1.6mm标准PCB厚度，整体长宽尺寸适配常规的模块安装位，不会占用过多舱内布线空间。板载元件布局遵循信号流向逻辑，I2C通信接口排布在板边一侧，方便与主控板进行接线连接，每一路PWM输出引脚都做了丝印标识，清晰标注通道序号与电源、地引脚位置，避免接线过程中出现引脚错接的问题。板上集成了电源稳压电路，可兼容3.3V与5V逻辑电平输入，不需要额外外接电平转换模块就能适配不同主控的IO电平标准，输出通道端预留了足够的焊盘间距，既可以焊接排针进行插装连接，也能直接焊接导线对接外部负载，适配不同的装配工艺需求。

从结构可靠性角度考虑，板上的功率驱动元件排布在板身中部区域，远离安装孔与板边位置，避免安装过程中应力传导导致元件虚焊，电源输入路径做了加宽覆铜处理，大电流输出时的载流能力满足多通道同时满负载输出的需求，不会出现线路过热压降的问题。丝印层除了引脚标识外，还标注了板卡的地址选择焊盘位置，用户可以通过焊接地址焊盘修改I2C通信地址，实现多块驱动板的级联扩展，在需要更多PWM通道的场景下，不需要额外占用主控的通信接口就能完成通道数量拓展。整体结构没有多余的异形结构，PCB加工工艺适配常规的批量制板流程，元件选型全部采用通用贴片封装，后期生产装配的良率更高，维护替换元件也更容易采购到对应物料。
