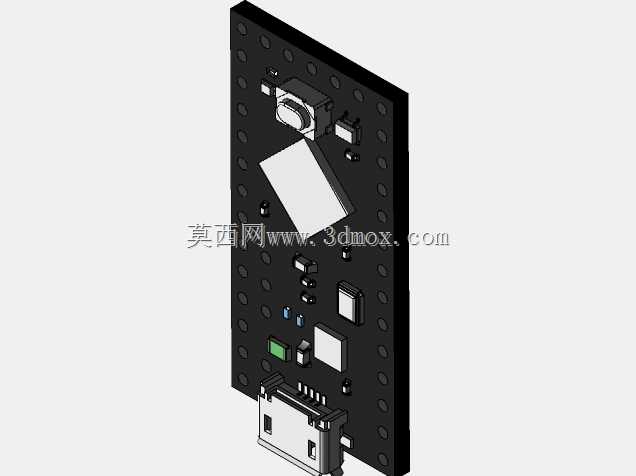

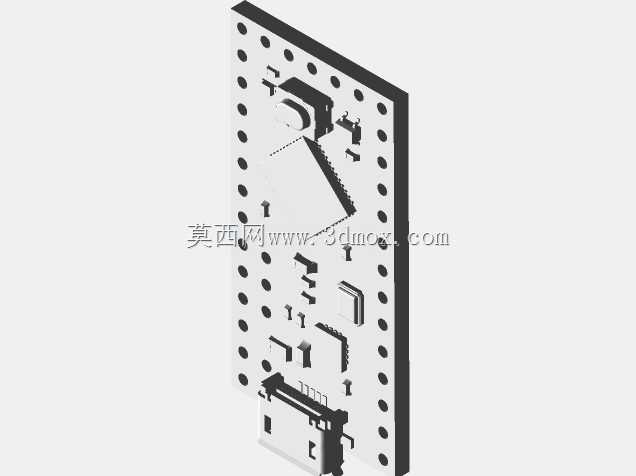

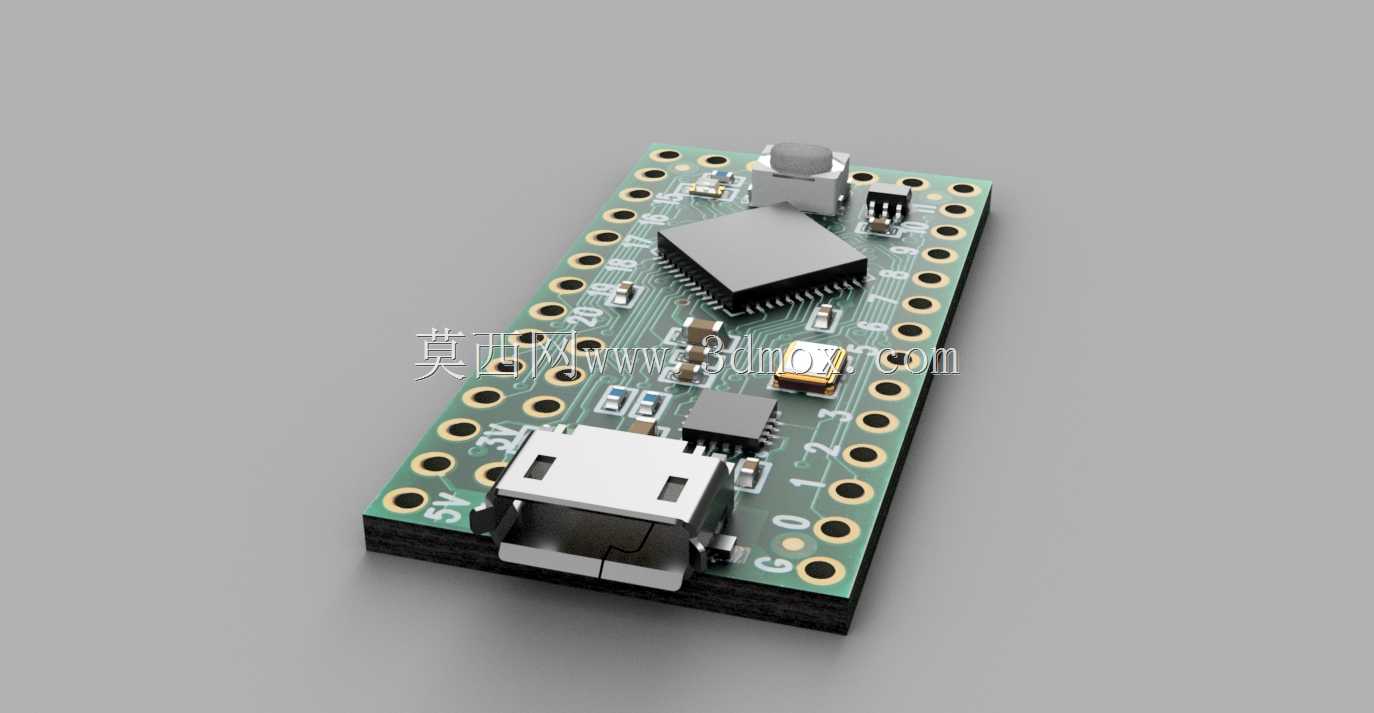

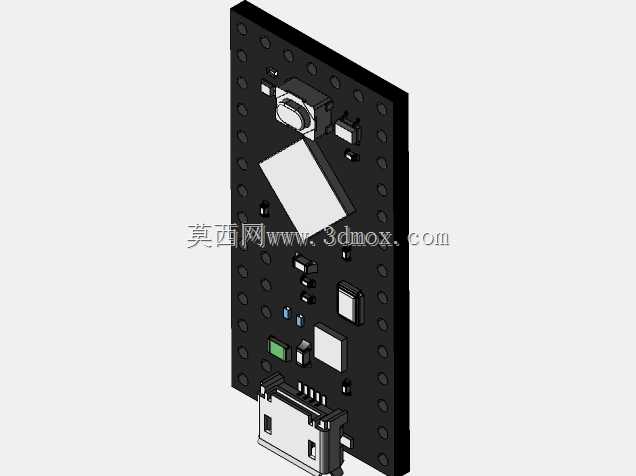

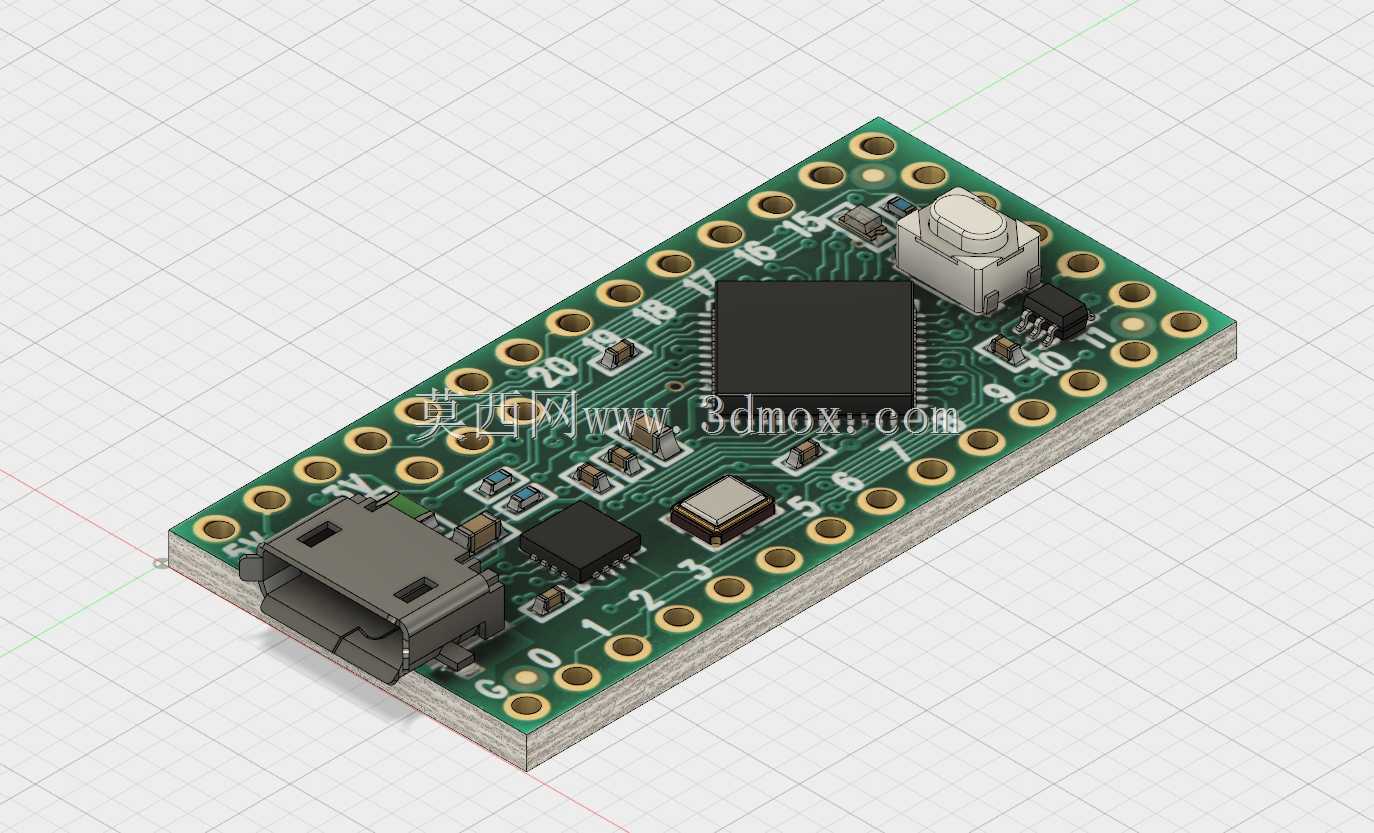

Teensy LC微型开发控制板结构设计

项目分类:3D模型 发布时间:2021-10-16 ID:317519
  • Teensy LC微型开发控制板结构设计
  • Teensy LC微型开发控制板结构设计
  • Teensy LC微型开发控制板结构设计
  • Teensy LC微型开发控制板结构设计
  • Teensy LC微型开发控制板结构设计

这款微型开发控制板的结构设计,首先围绕嵌入式原型开发、小型智能设备主控、便携电子装置控制等实际应用场景展开,在做结构布局时,优先考虑了嵌入式开发者在实际项目中的安装、接线、调试需求。板载核心主控芯片的位置做了居中布局,既避免了边缘磕碰对核心芯片的损伤,也给周边的晶振、电源管理芯片、复位按键留出了足够的焊接与操作空间,不会出现元件排布过密导致的焊接连锡、调试时探针无法接触引脚的问题。

从安装边界来看,整板采用长条形窄版设计,板边均匀排布两排直插排针焊盘,焊盘中心距严格遵循标准2.54mm排针间距,既可以直接插装标准排针用于面包板接线调试,也可以通过排针直接焊接到定制载板上,适配各类小型智能硬件的集成需求。板端的Mini USB接口布置在板身短边的居中位置,接口外壳做了突出板边的结构设计,插拔数据线时不会与板边的排针、周边元件产生干涉,同时接口的固定焊盘做了加大处理,能够承受多次插拔带来的应力,避免长期使用后接口脱焊。

功能特性层面,板上预留的复位按键布置在USB接口旁的板边位置,高度略高于周边贴片元件,调试时无需借助工具即可直接按压操作,按键周边做了留白处理,按压时不会误触周边的贴片电容、电阻元件。板上的电源指示、状态指示LED布置在排针内侧的醒目位置,程序烧录、运行状态可以直接通过灯光反馈,无需外接额外指示元件。所有贴片元件的排布都遵循波峰焊、回流焊的工艺要求,元件之间的间距满足SMT贴片加工的最小安全距离,不会出现生产加工时元件移位、焊接不良的问题。

设计思路上,整板没有做多余的异形结构,板边采用直角加圆角过渡的处理,既方便PCB加工时的拼板裁切,也避免了尖锐板边在安装、使用过程中划伤操作人员或者周边线材。板上的定位孔?不,这款板身没有额外设计定位孔,依靠排针即可完成固定,对于需要额外固定的场景,板身两端的空余区域也预留了足够的空间,开发者可以根据实际项目需求自行打孔固定,不会损伤板上的走线与元件。在做三维建模时,所有元件的高度都按照实际物料的标称尺寸做了还原,包括USB接口的金属外壳高度、主控芯片的封装高度、排针的插装高度,集成到整机结构中时,可以直接用来校核外壳的内部空间,避免出现外壳与板上元件干涉、合模间隙不合理的问题。对于做小型智能硬件、嵌入式装置开发的结构工程师来说,这个模型可以直接导入装配体中,完成主控部分的布局校核,省去了自行测量建模的时间,也能避免自行建模时的尺寸误差导致的结构干涉问题。
