Teensy3.2开发控制板精细三维结构

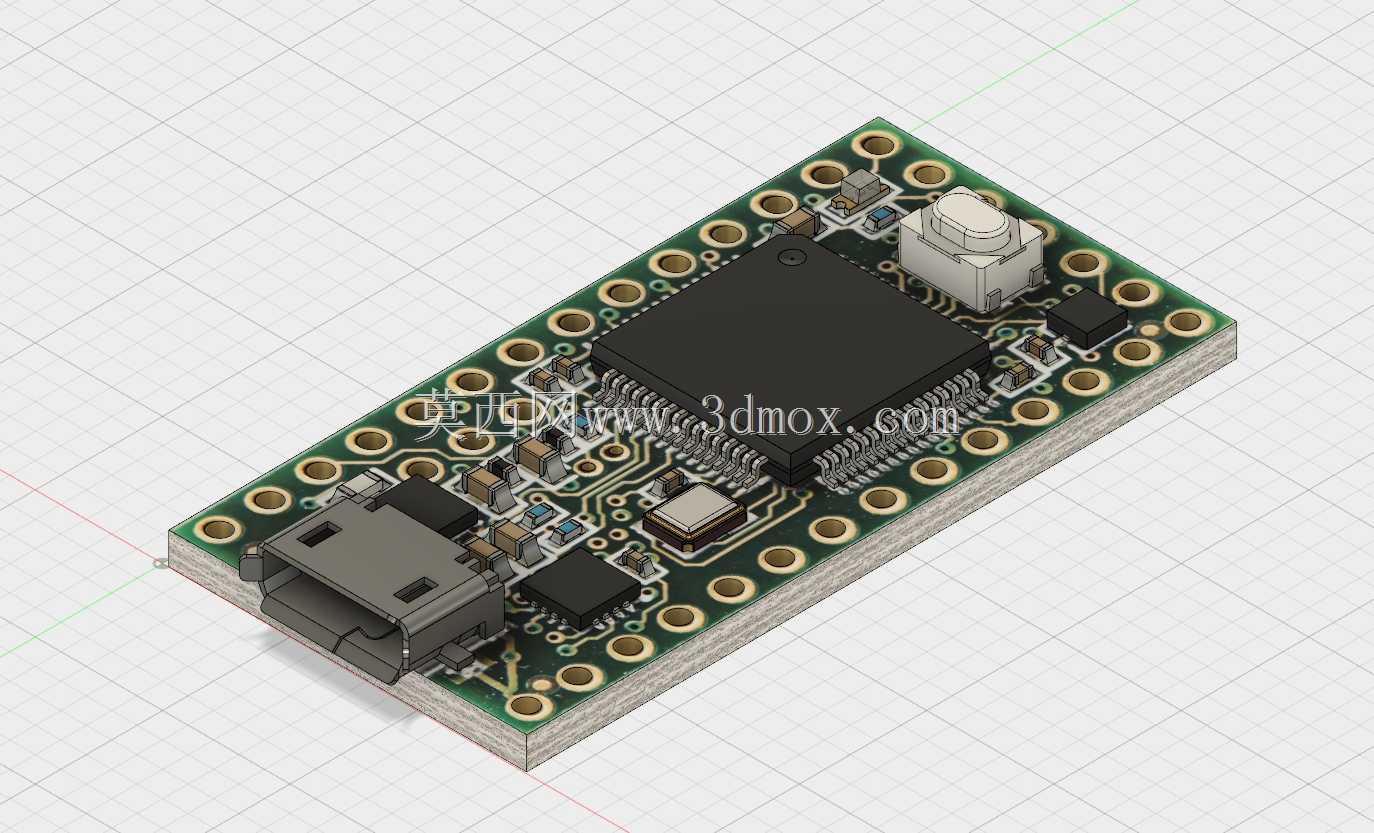

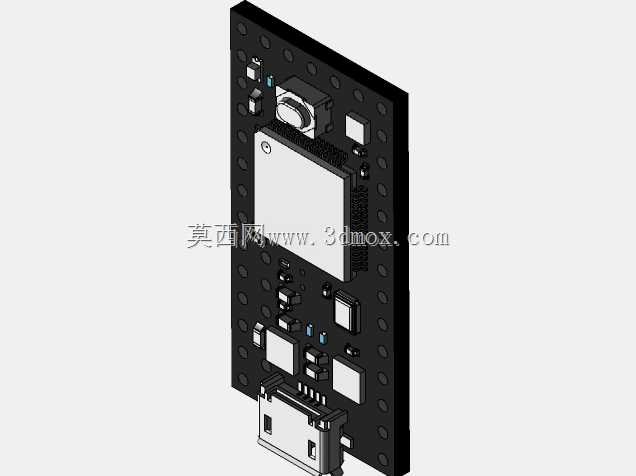

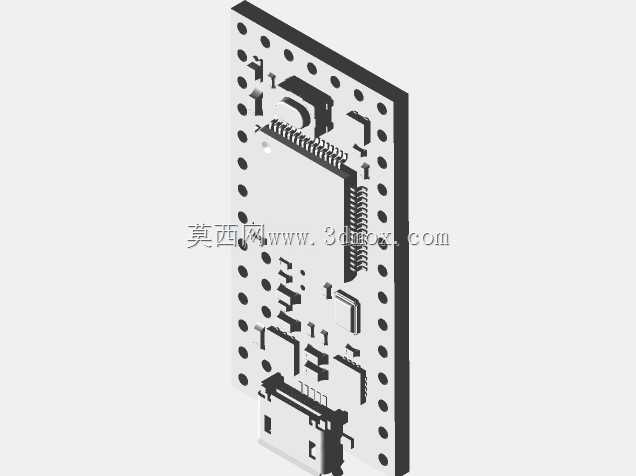

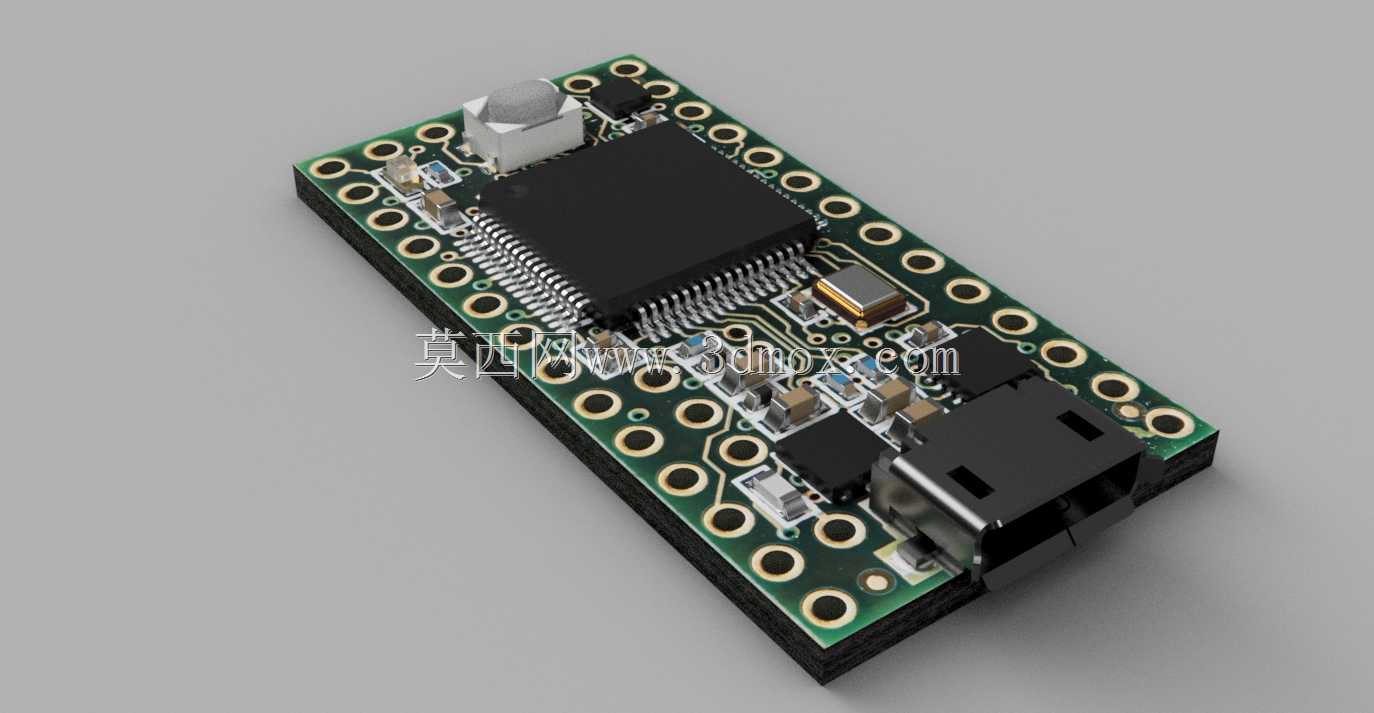

这款嵌入式开发控制板的三维建模，完全还原了实物的装配关系与结构细节，可直接用于嵌入式项目的结构适配、外壳设计与安装验证工作。从实际工程应用场景来看，这类小型开发板常被用于小型智能硬件原型开发、DIY电子制作、小型自动化设备的核心控制单元、教学实验平台搭建，也可嵌入到定制化的小型测控装置中，承担信号采集、逻辑运算、外设驱动的核心功能。建模过程中优先还原了板载元件的实际布局：主控制芯片采用QFP封装，引脚排布与焊接高度完全匹配实物参数，板载的USB接口突出于板边，其接口尺寸、插拔空间预留都做了精准还原，设计外壳时可直接参考该位置预留开口，无需反复调整公差。板边的两排排针安装孔按照标准2.54mm间距排布，孔位的金属化焊盘高度、排针插装后的突出高度都做了对应建模，在做堆叠安装或者外接杜邦线时，可直接验证周边结构是否会与插接线产生干涉。板上的无源晶振、复位按键、电源稳压芯片、LED指示灯等小型元件，都按照实际尺寸与安装位置做了还原，甚至PCB板本身的厚度、阻焊层的边缘轮廓、安装定位孔的位置与孔径都完全匹配实物参数。从设计思路上，建模时没有做过度的外观美化，所有结构都服务于工程验证需求：比如USB接口的金属外壳厚度、内部塑胶件的卡位结构都做了还原，可直接用于验证USB插头的插拔行程是否会被周边结构阻挡；排针的引脚长度按照常规插装后的外露尺寸建模，可验证接插杜邦线后整体的高度边界，避免外壳设计时出现盖合不严的问题。板体整体为狭长矩形，四角做了小圆角处理，安装边界清晰，在做设备内部布局时，可直接将该模型导入装配体，预留对应的安装空间，无需额外测量实物尺寸。板载的miniUSB接口位于板体短边一侧，另一侧的复位按键突出板面高度较低，设计固定结构时可在该位置预留对应的避让空间，避免按键被误触发。整个模型的所有配合面都按照实际装配公差做了预留，PCB板与各元件的相对位置完全对齐，不存在错位或者穿模问题，可直接用于生成工程图、做3D打印外壳的适配验证，也可用于教学演示中讲解嵌入式控制板的硬件结构组成。
