圆形七珠Neopix全彩RGBW灯板结构设计

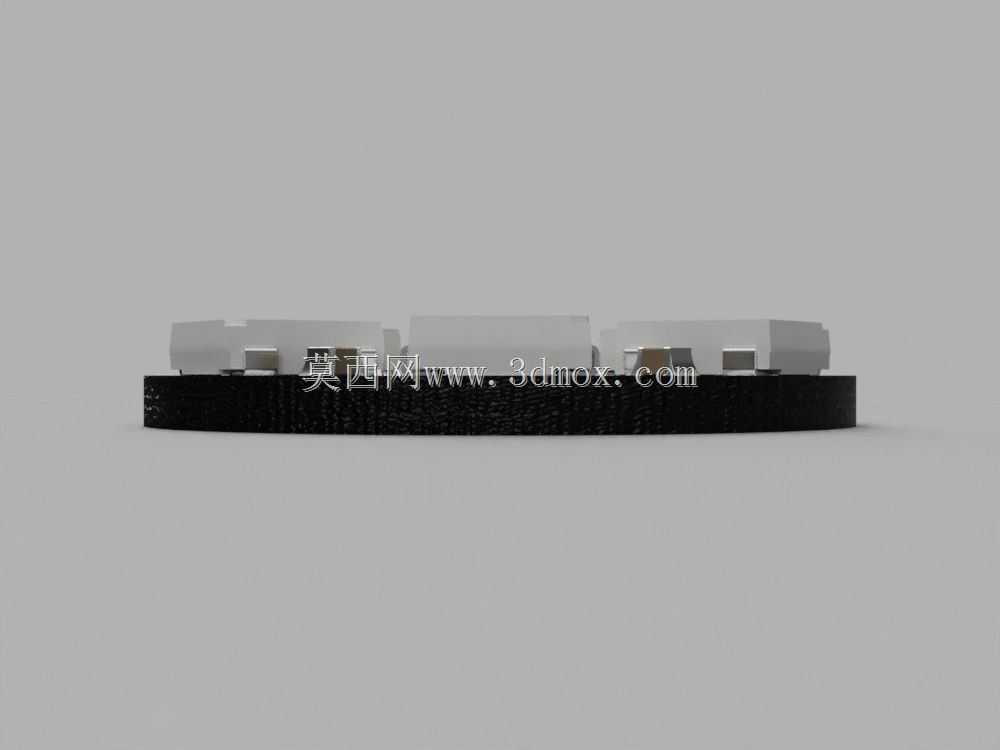

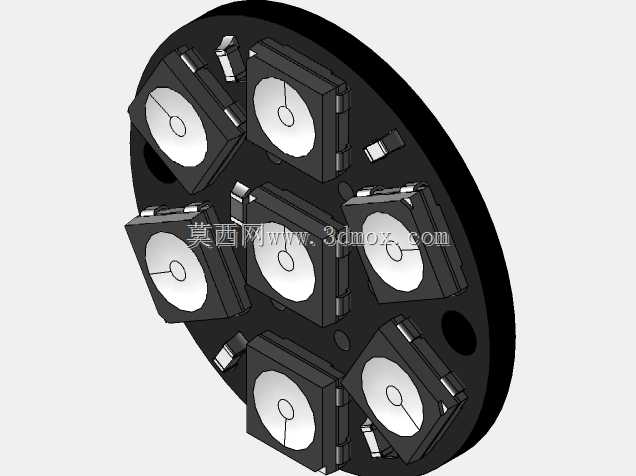

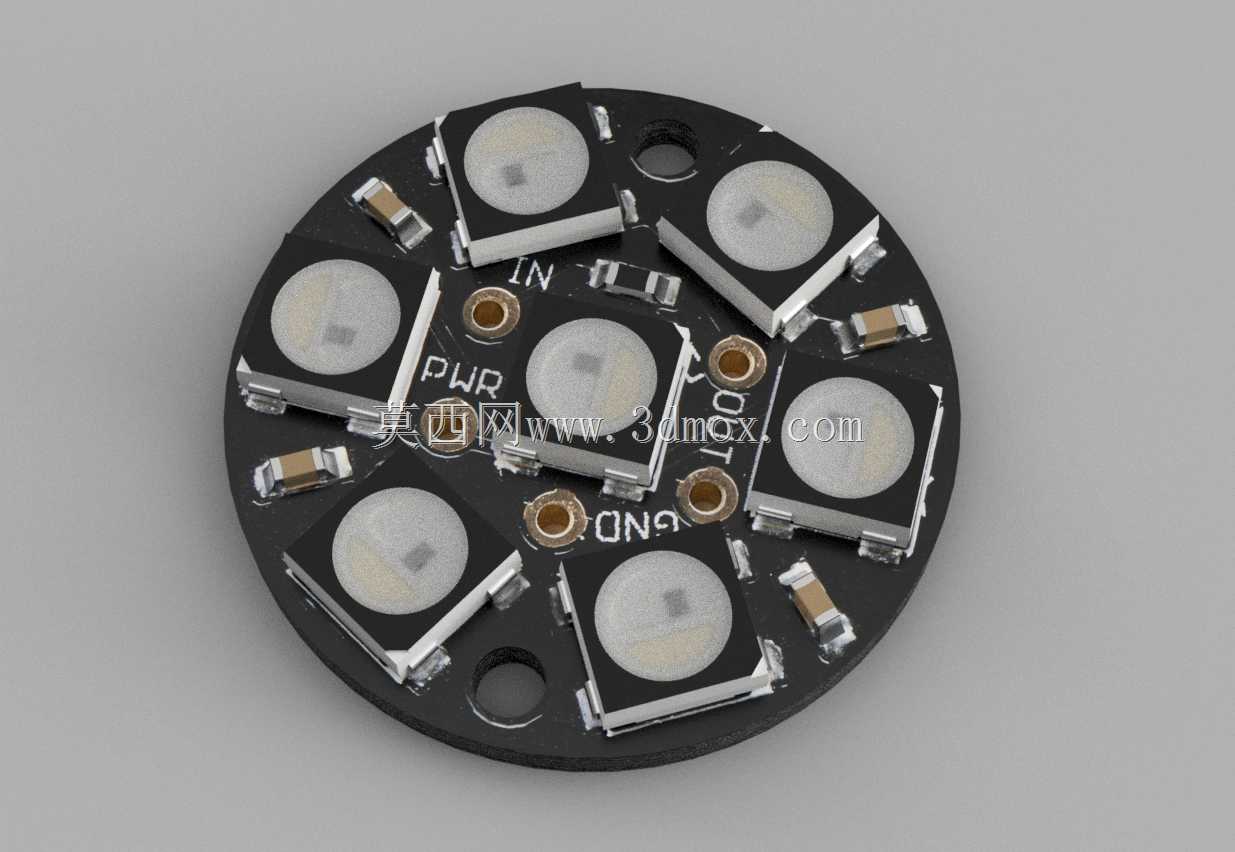

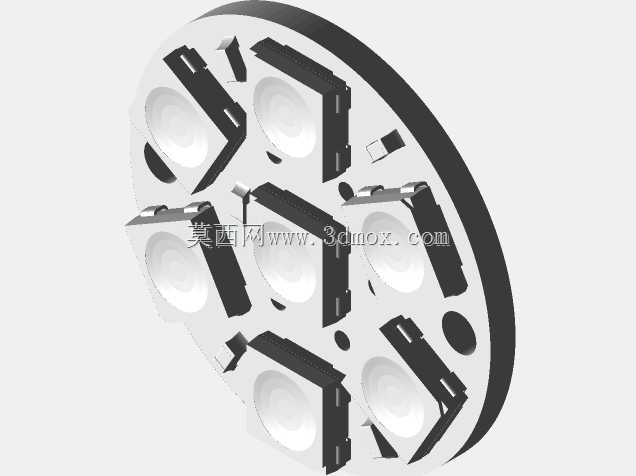

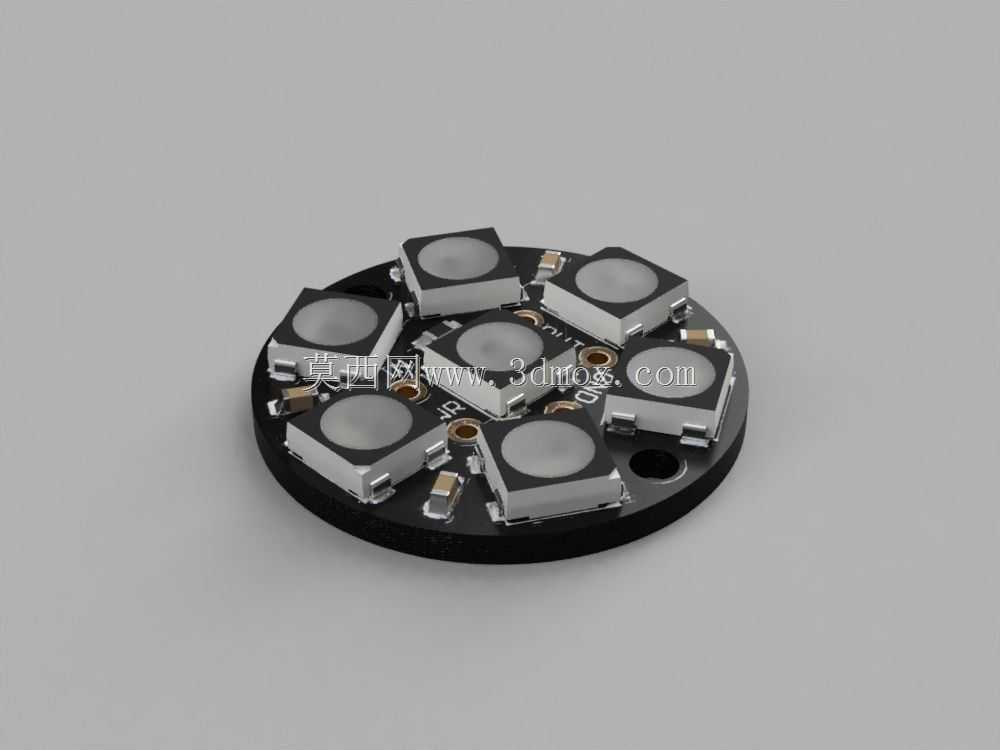

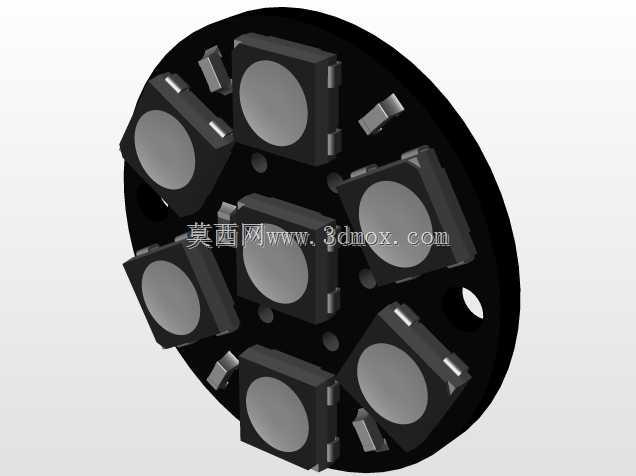

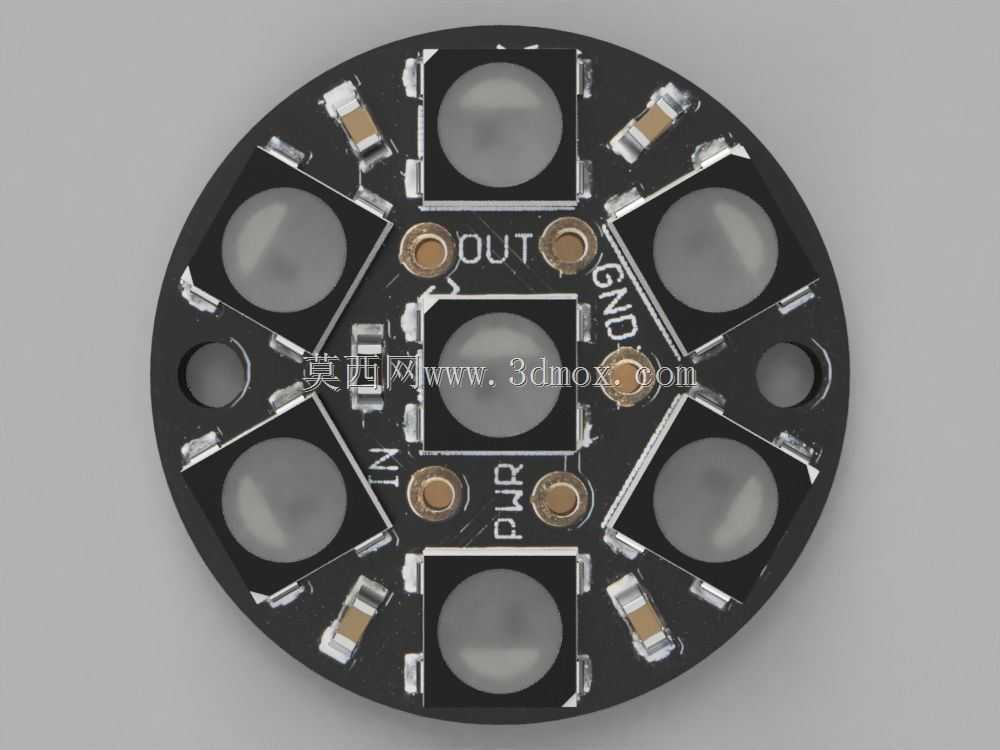

这款圆形排布的七颗灯珠全彩RGBW模组，在小型装饰照明、互动装置光效、创客DIY电子项目里应用十分广泛，不少桌面氛围灯、可穿戴发光道具、小型艺术装置的发光单元都会选用这类集成式灯板，省去单颗灯珠逐一焊接排布的工序，也能保证灯珠间距的一致性，避免光效出现明暗不均的问题。从结构设计来看，灯板采用正圆形PCB基材，七颗5050封装的RGBW灯珠沿圆周等角度排布，中心预留信号输入、电源供电的焊盘标识，板上丝印清晰标注IN、PWR、GND的接线定义，能降低接线时的错接概率，板边预留三个对称分布的金属化安装孔，适配M2规格的铜柱或螺丝固定，安装孔位的中心距经过校准，能保证灯板安装后与固定基座的同轴度，不会出现偏心导致的光轴偏移问题。设计时特意将贴片电阻、电容等被动元件排布在灯珠间隙的空余位置，没有额外占用灯板的径向尺寸，整板外径控制在33mm左右，厚度仅1.6mm，属于超薄型发光模组，能嵌入到狭窄的安装槽内，比如亚克力灯箱的夹层、3D打印外壳的预留灯槽里，不会因为模组厚度问题导致装配干涉。灯板的信号走线采用菊花链拓扑结构，每颗灯珠的信号输出端直接连接下一颗灯珠的信号输入端，仅需单根信号线就能实现七颗灯珠的独立寻址控制，不需要为每颗灯珠单独布设控制线路，大幅简化了外部接线的复杂度，供电线路采用环形铺铜设计，能降低大电流下的线路压降，保证七颗灯珠全功率点亮时供电电压一致，避免边缘灯珠因为电压不足出现亮度衰减、色彩偏差的问题。实际选型使用时，需要注意安装面的平整度，因为灯珠贴片焊接后与PCB板面基本齐平，如果安装面存在凸起，容易顶到灯珠底部导致焊盘脱焊，另外灯板背面没有做绝缘涂层，安装时需要在基座与灯板之间加一层0.2mm厚的绝缘麦拉片，避免金属基座直接接触PCB背面的走线造成短路。这类集成灯板相比单颗灯珠散件组装的方案，一致性更好，批量装配时的生产效率更高，也能减少手工焊接带来的虚焊、灯珠歪斜等不良问题，在小批量的创意电子产品、互动光效装置里是性价比很高的发光单元选型。
