Adafruit微型锂电池充电管理模块结构

这款微型充电管理模块，是面向小型便携电子开发、可穿戴设备原型制作场景设计的供电配套部件，核心作用是为单节锂电池提供稳定的线性充电管理，同时预留锂电池输出接口，可直接为后端低功耗主控板、传感模块供电。从实际工程应用来看，这类模块常被嵌入小型智能硬件样机、桌面迷你创意装置、便携传感节点中，替代传统笨重的电源适配方案，解决小体积设备的锂电池充电路径集成问题。

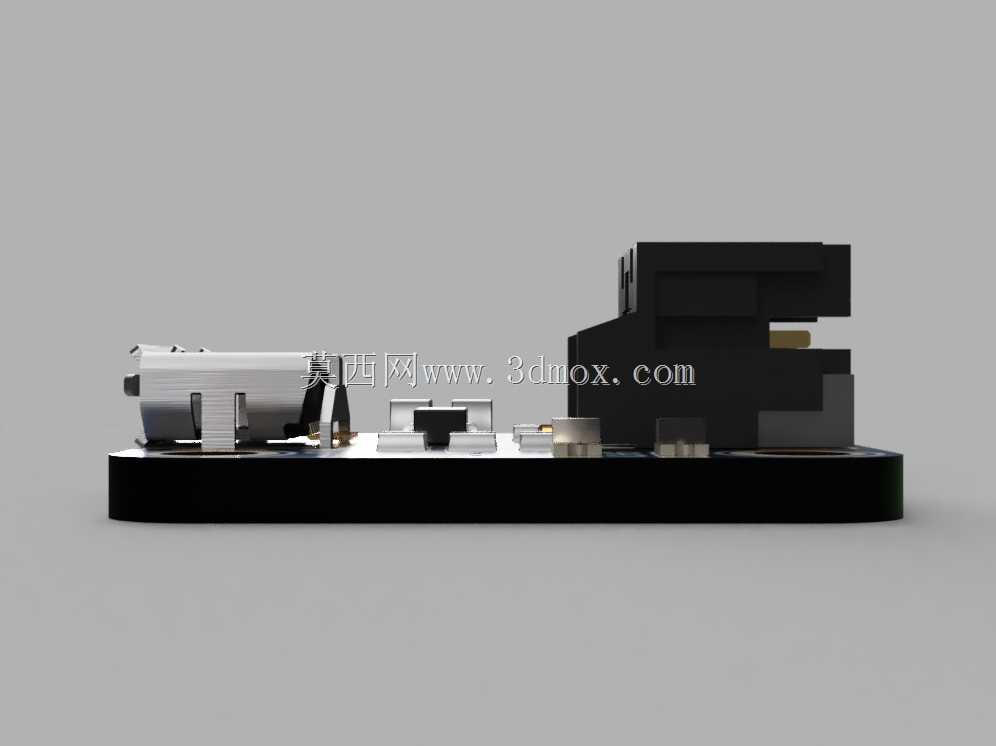

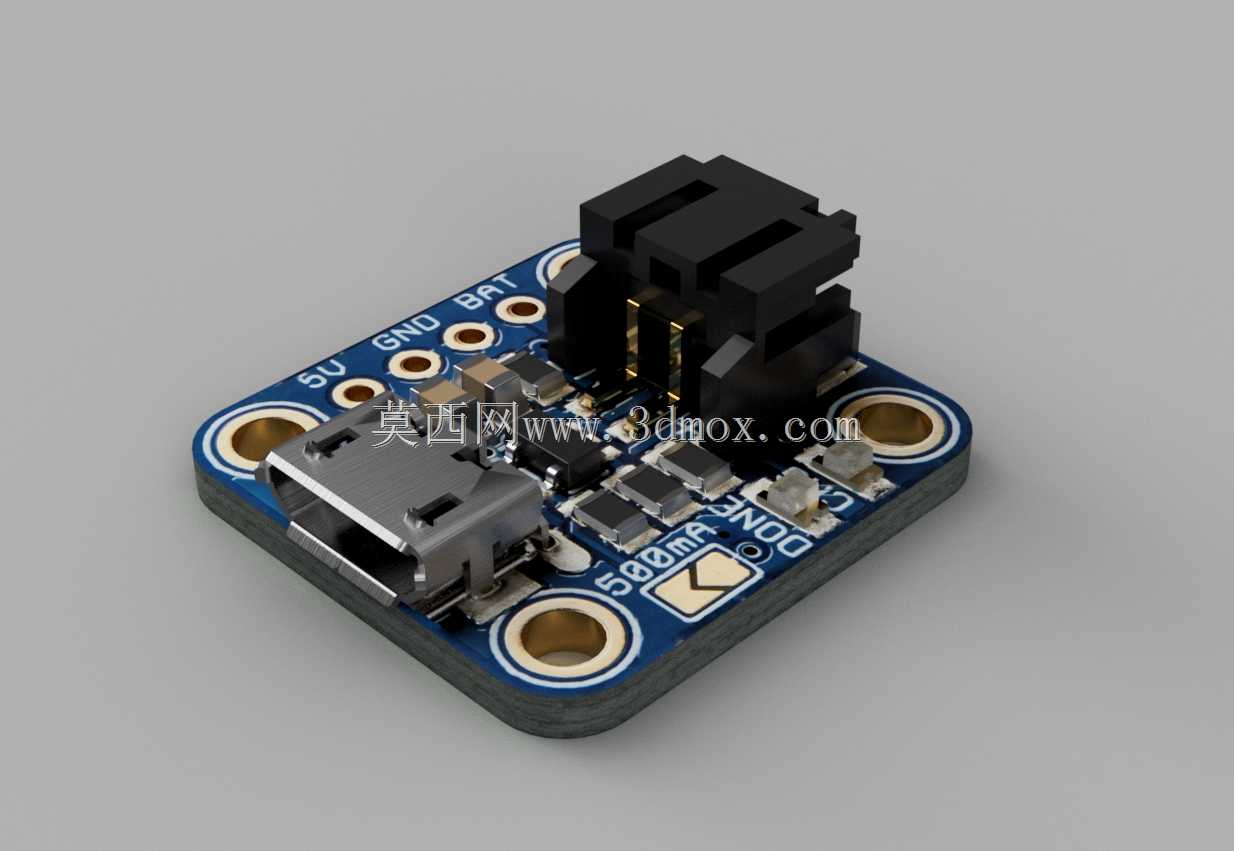

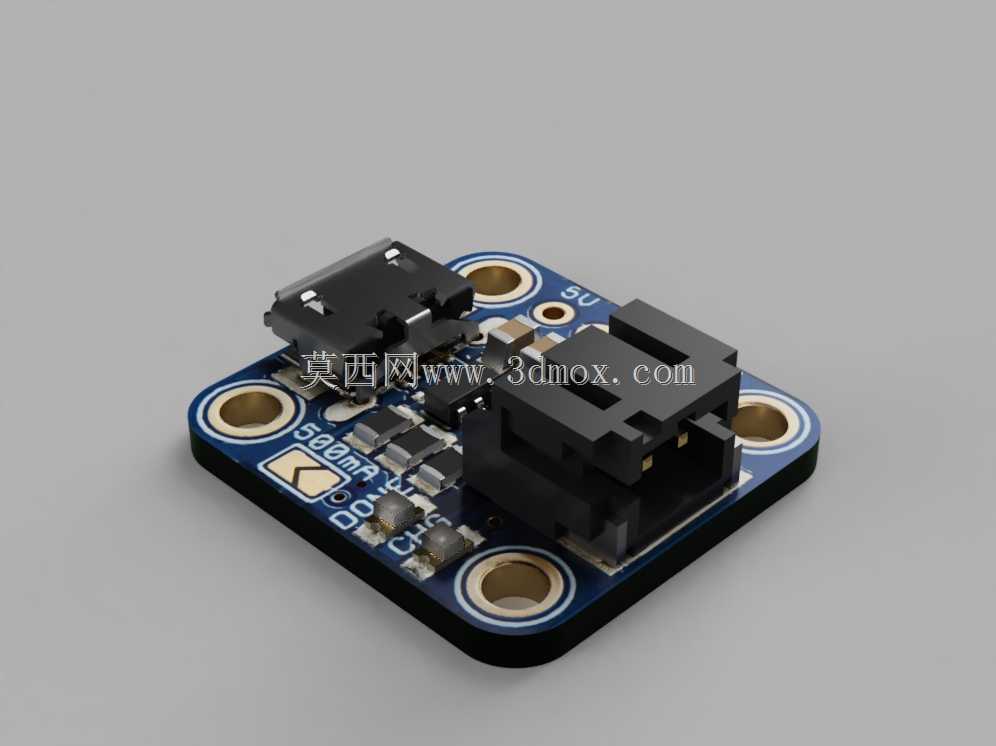

设计上采用双层FR-4玻纤电路板作为基底，板载元件全部采用表面贴装工艺布局，整体轮廓为带圆角的方形结构，四个角位预留了标准金属化安装孔，安装孔内径适配M2规格螺丝，孔位中心距经过标准化校准，既可以直接通过铜柱固定在3D打印的设备外壳内部，也能配合排针焊接在洞洞板上做原型验证，安装边界不会超出板体轮廓2mm范围，不会和周边紧凑排布的其他元件产生结构干涉。板载接口分为两部分，一侧是标准MicroUSB输入接口，接口位置做了沉板贴合处理，接口端面与板边齐平，方便外壳开孔后直接外露插接充电线；另一侧是立式JST电池插座，插座高度控制在6mm以内，适配常规厚度的锂电池接插件，不会占用过多垂直安装空间。

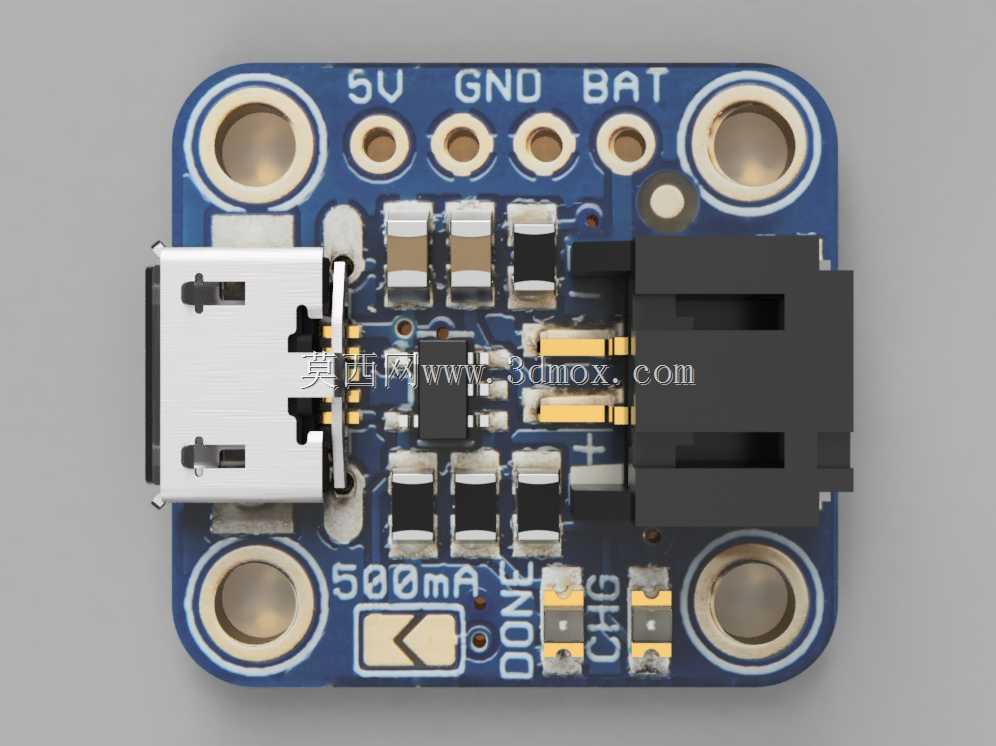

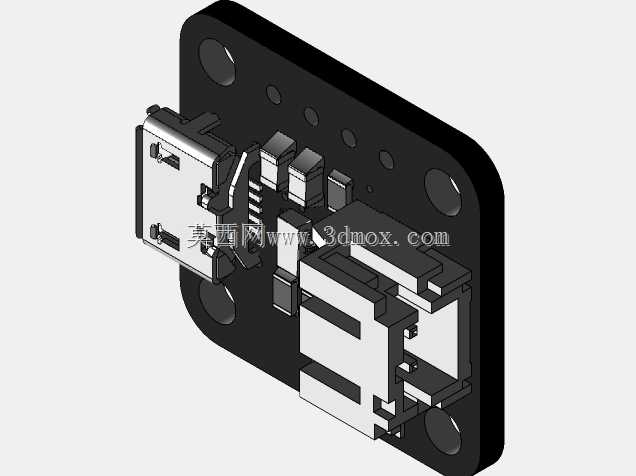

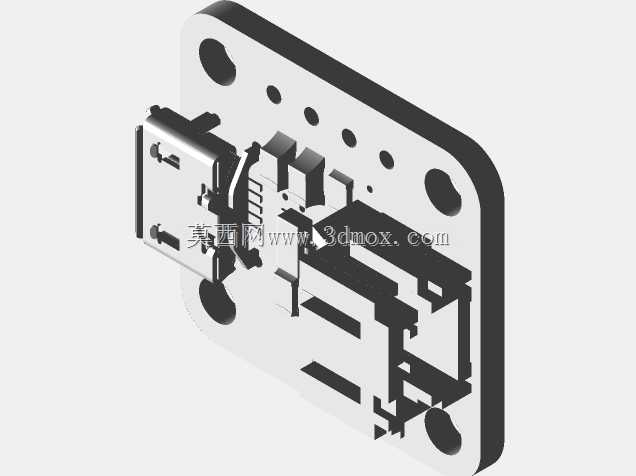

板上丝印清晰标注了5V、GND、BAT三个核心引脚定义，同时预留了状态指示焊盘，可外接LED显示充电、满电状态，板载充电管理芯片的外围阻容元件全部做了紧凑排布，走线宽度满足500mA充电电流的载流要求，板边做了圆角处理避免组装时划伤线材或操作人员。从结构建模角度看，该模型完整还原了板上所有元件的实际高度、安装位置，包括USB接口的金属外壳细节、电池插座的卡扣结构、安装孔的沉铜厚度，做结构装配验证时可以直接导入装配体，检查模块与外壳、周边元件的间隙是否合理，避免实际打样后出现接口对位不准、元件顶壳的问题。这类小型供电模块的结构设计核心是在极小的板面积内完成所有功能元件的布局，同时兼顾安装便利性和接口易用性，建模时需要严格把控每个元件的实际公差，尤其是接口类部件的尺寸精度，直接影响最终产品的装配可行性。
