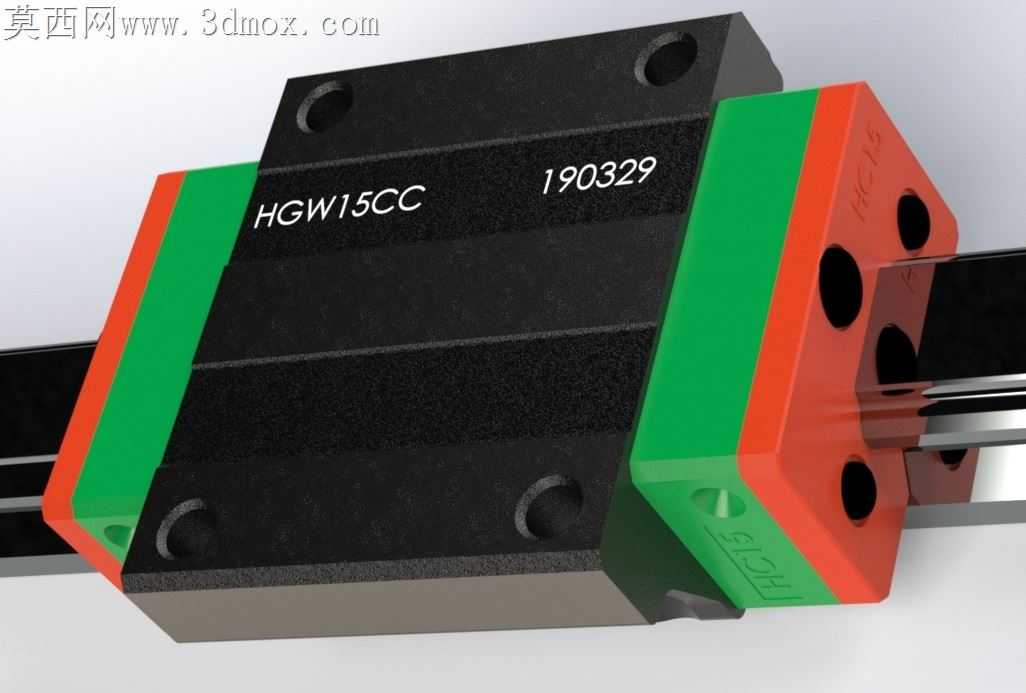

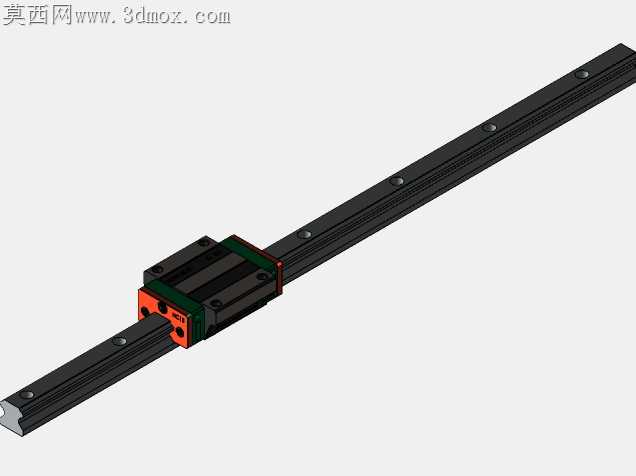

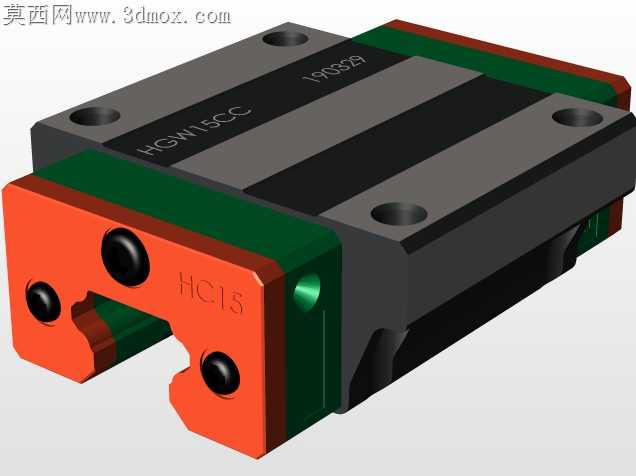

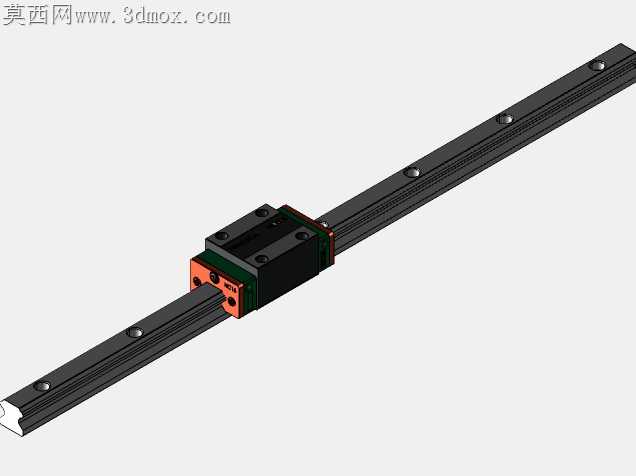

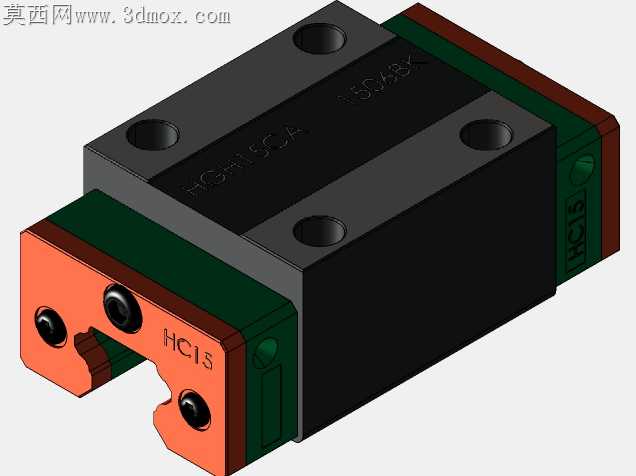

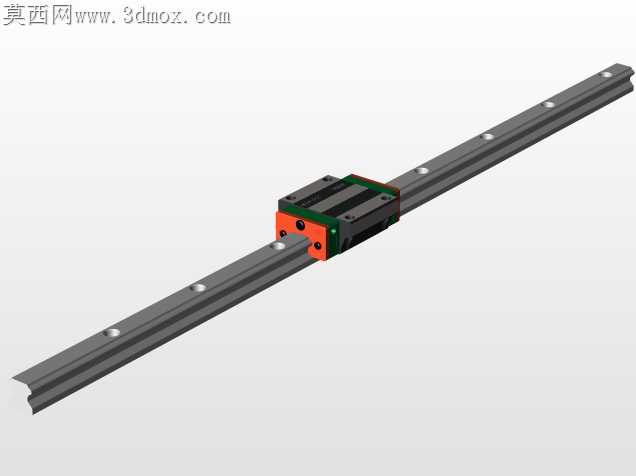

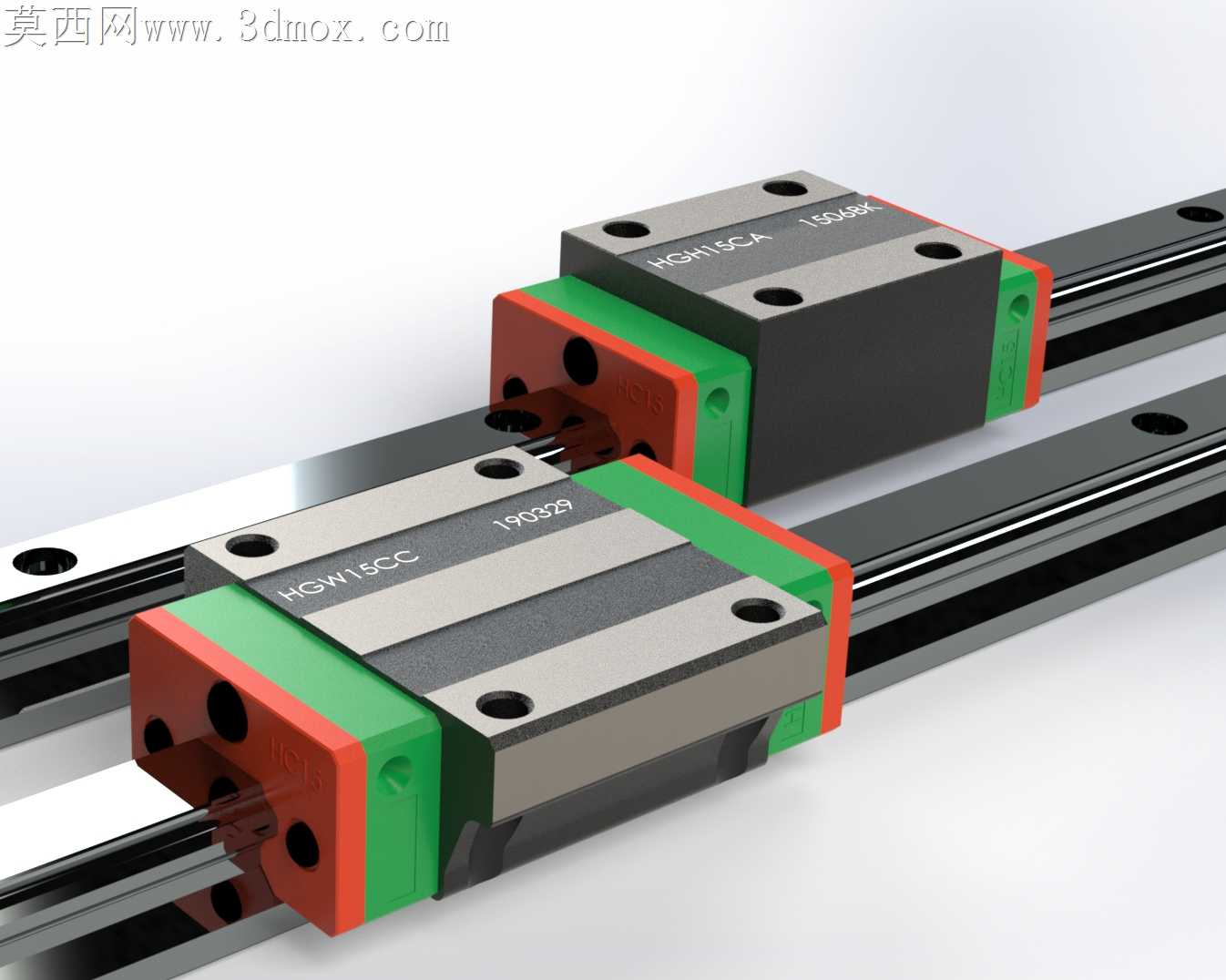

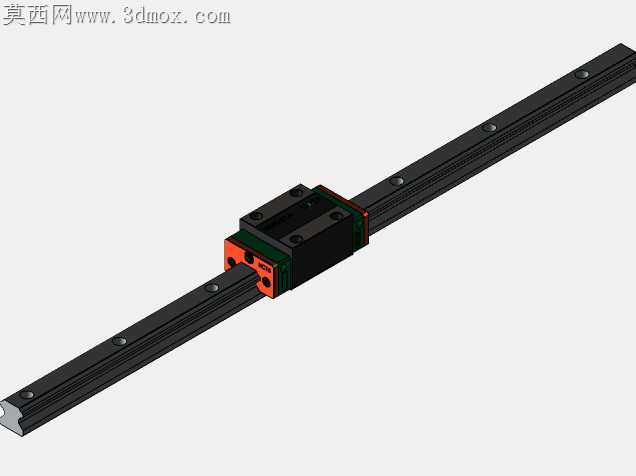

HGR15线性导轨带滑块精密传动组件

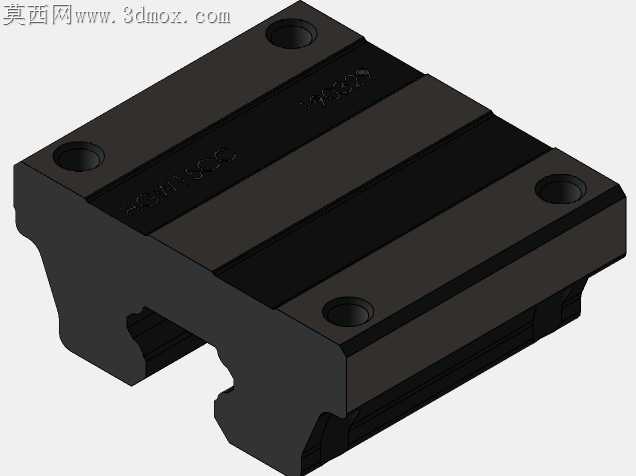

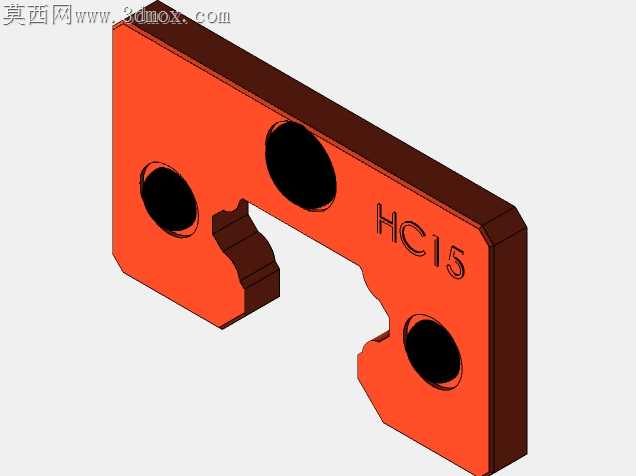

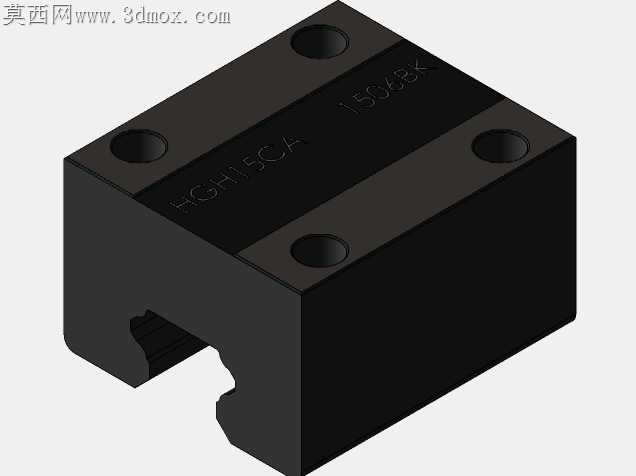

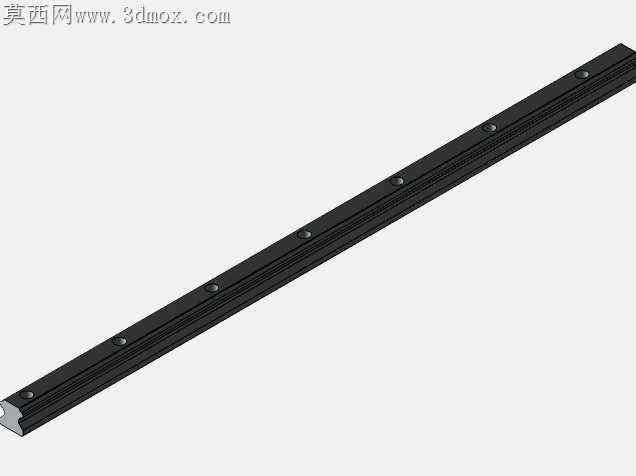

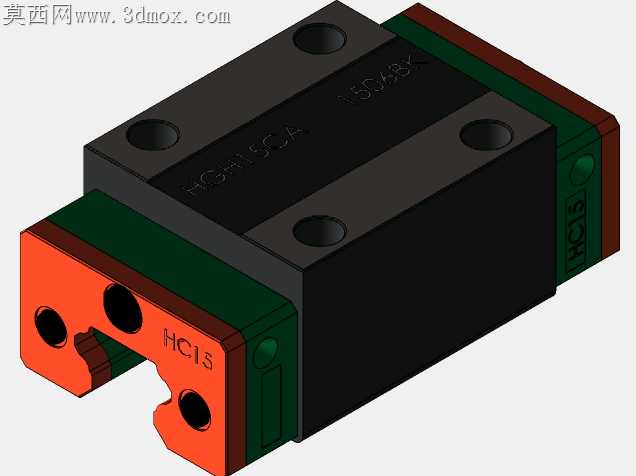

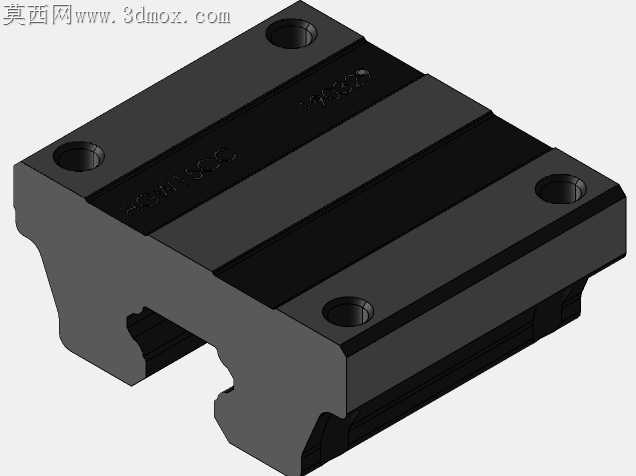

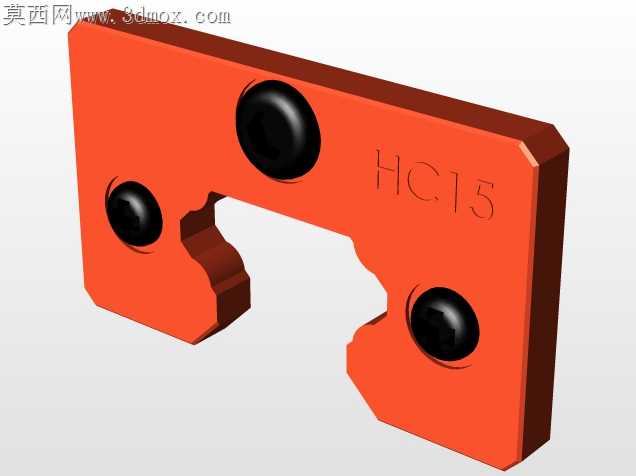

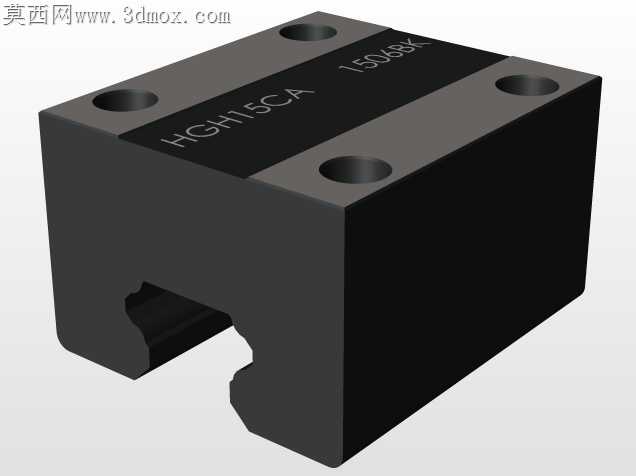

车间里换过三批同规格导轨的老钳工都清楚，市面上不少仿品导轨的滑块返向器位置容易藏铁屑，跑机三个月就出现卡顿异响，根源就在滑块端面密封与导轨滚道的配合公差没卡准。这套HGR15规格的导轨组件，在滑块端盖的密封唇口处做了0.02mm的过盈量微调，既不会因为压合过紧增大滑动阻力，又能把加工过程中溅落的切削液、细碎铝屑挡在滚道外部，日常维护时只需要擦净导轨表面即可，不用频繁拆开滑块清理内部滚道。导轨本体的安装基准面做了清根处理，沉头孔的倒角刚好覆盖标准内六角螺栓的头部圆角，锁付时不会出现螺栓头凸出台面干涉滑块滑动的问题，之前遇到过不少廉价导轨沉孔倒角偏浅，螺栓锁到底后高出0.1mm左右，滑块每次经过螺栓位置都会产生细微震动，长期运行会导致机床工作台的定位精度漂移。滑块的油嘴位置做了侧向偏移设计，不会和安装在滑块上方的工装板产生干涉，接油管的时候不用额外加工避让槽，日常注脂保养时伸手就能碰到油嘴，不用拆开工件就能完成维护。滚道的圆弧曲率和钢球的匹配度经过反复调试，钢球和滚道的接触角稳定在45度，既能承受垂直方向的切削负载，也能扛住横向进刀时的侧向力，不会出现轻载时滑动顺畅、重切削时滑块卡滞的问题。导轨两端的防尘刮片采用了双唇边结构，外层刮片扫掉大颗粒切屑，内层刮片封住残留的粉尘，哪怕是在石墨粉尘较多的加工车间使用，也能有效减少粉尘进入滚道造成的磨损。滑块的回流槽做了顺滑的圆弧过渡，钢球在循环过程中不会出现撞击台阶的异响，高速往复运动时的噪音比普通导轨低3分贝左右，长时间运行也不会出现钢球卡顿导致的爬行现象。安装时导轨的侧基准面和机床床身的基准面贴合后，只需要按照对角线顺序锁付螺栓，就能保证导轨的直线度控制在0.01mm每米范围内，不用反复打表调整就能满足普通加工设备的精度要求，对于小批量设备组装的场景来说，能省下不少调校的工时。
